CLW5180GQWS6型陕汽德龙15方清洗吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

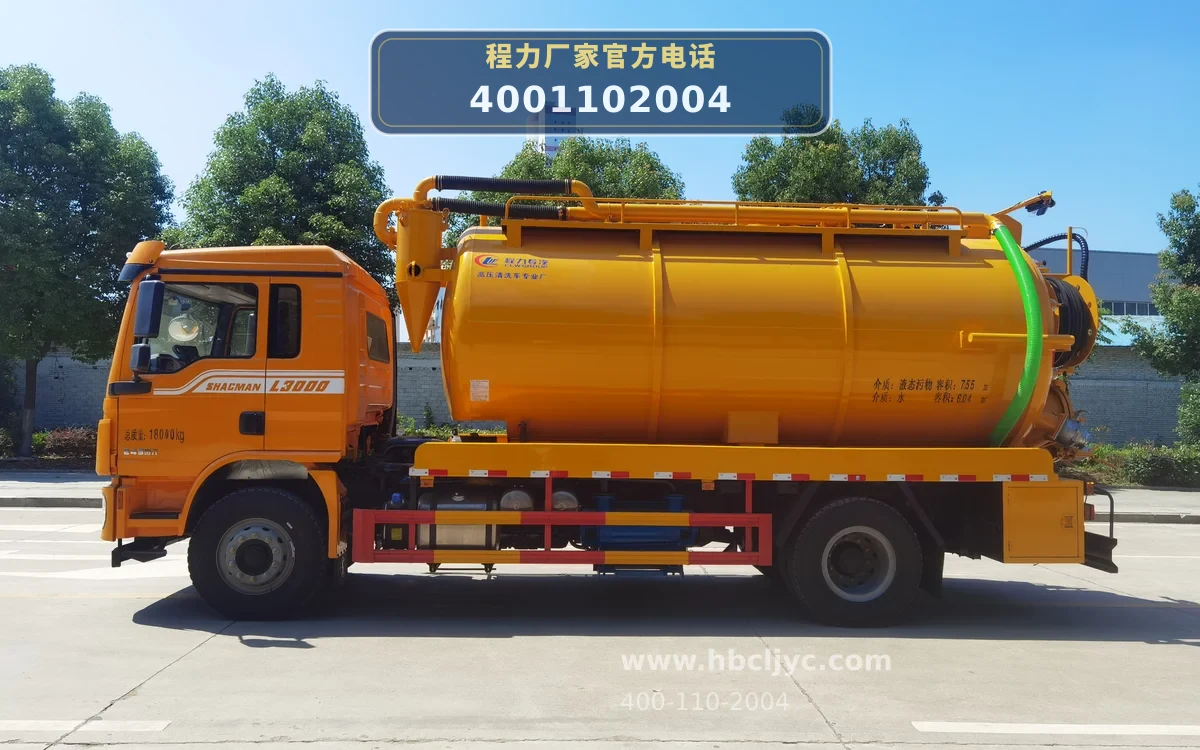

CLW5180GQWS6型清洗吸污车以陕汽德龙L3000底盘（型号SX1189LA1F1C）为动力平台，搭载玉柴YCS06245-60发动机（功率180kW，排量6234ml），通过取力器驱动全功率分动箱。分动箱设有四个取力窗口：一个驱动GTM系列高压水泵（流量370L/min，压力16MPa），一个驱动SK-30水环式真空泵（空气流量1800m³/h），两个用于驱动液压装置（如卷盘、罐体举升）。

清洗作业时，高压水泵从清水罐（有效容积5.60m³）取水，经高压管路输送至后挂液压卷盘上的φ22mm高压管（标配60米），通过喷头（榴弹喷头、菱形喷头、蘑菇喷头）产生高压水流，用于疏通800-1500mm市政管网。吸污作业时，SK-30真空泵通过管路对污水罐（有效容积7.00m³）抽真空，形成负压将污物吸入罐内，垂直吸程≥10m。罐体可举升，便于倾倒污物。清水罐和吸污罐为独立罐体，不同时满载，且配备三套防溢系统（内部漂浮式防溢阀、气动防溢球阀、旋风式二级防溢）防止污物进入真空泵。

06 / 适用作业场景

• 市政管网疏通与清洗：利用高压水泵（370L/min,16MPa）和60米高压管，可疏通直径800-1500mm的市政排水管道、雨水管网，清除堵塞物。
• 化粪池与污水池吸污：SK-30水环真空泵（1800m³/h）配合10米真空抽污管，可对化粪池、污水池进行快速吸污，污水罐有效容积7.00m³，单次作业容量大。
• 路面清洗与环卫作业：清水罐（有效容积5.60m³）提供水源，配合清洗喷枪可对路面、护栏、广告牌等进行冲洗，适用于环卫清洁。

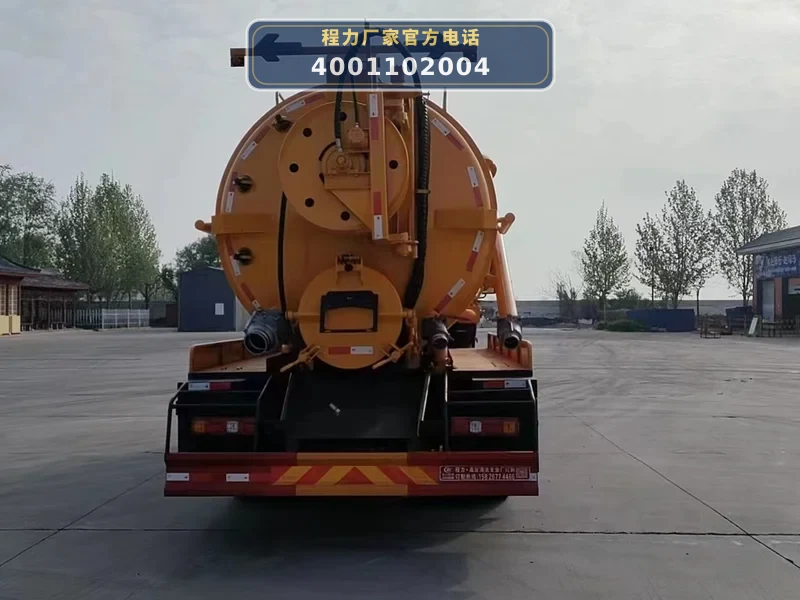

• 工业废水池清理：罐体可举升，便于倾倒；真空泵垂直吸程≥10m，可抽取深度较大的工业废水池、沉淀池中的污泥和污水。

07 / 产品核心优势

• 1. 无副发设计，节能环保：采用全功率分动箱直接从底盘发动机取力，无需副发动机，降低油耗和排放，符合国六排放标准。
• 2. 大容积罐体，作业效率高：罐体总容积7.35m³，其中清水罐5.88m³、污水罐7.35m³（独立罐体），单次作业可携带更多水或污物，减少往返次数。
• 3. 双系统可同时作业：分动箱可同时驱动高压水泵和真空泵，清洗与吸污功能可同步进行，提高作业效率。

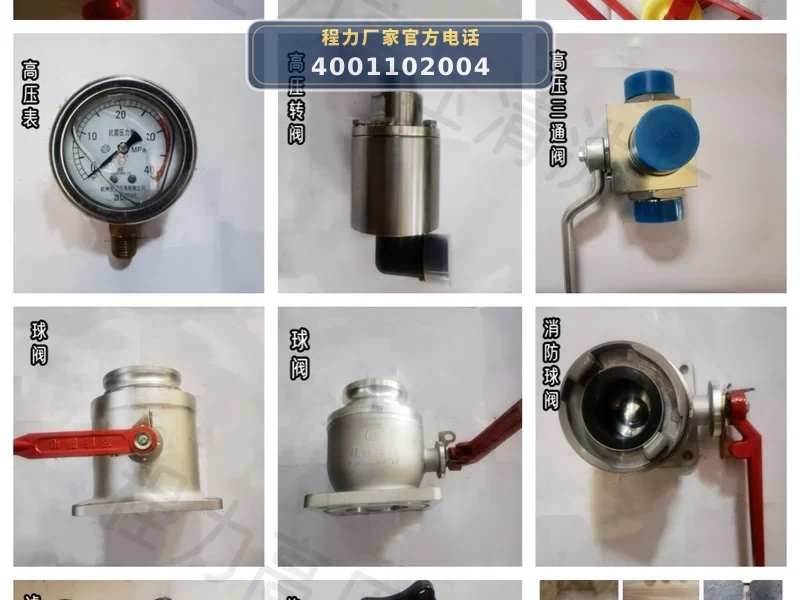

• 4. 多重防溢保护，安全可靠：配备三套防溢系统：罐体内部漂浮式防溢阀、真空管路气动防溢球阀、旋风式二级防溢，有效防止污物进入真空泵，延长设备寿命。
• 5. 液压卷盘，操作便捷：后挂式液压清洗卷盘可160度液压旋转，液压控制收放管，降低人工劳动强度，提升作业灵活性。

08 / 操作与保养

• 1. 高压泵与管路检查：作业前检查GTM高压泵的润滑油位和密封性，确保水质颗粒过滤器清洁；检查高压管路及接头有无渗漏，冬季需进行防冻保护（排空泵内积水）。

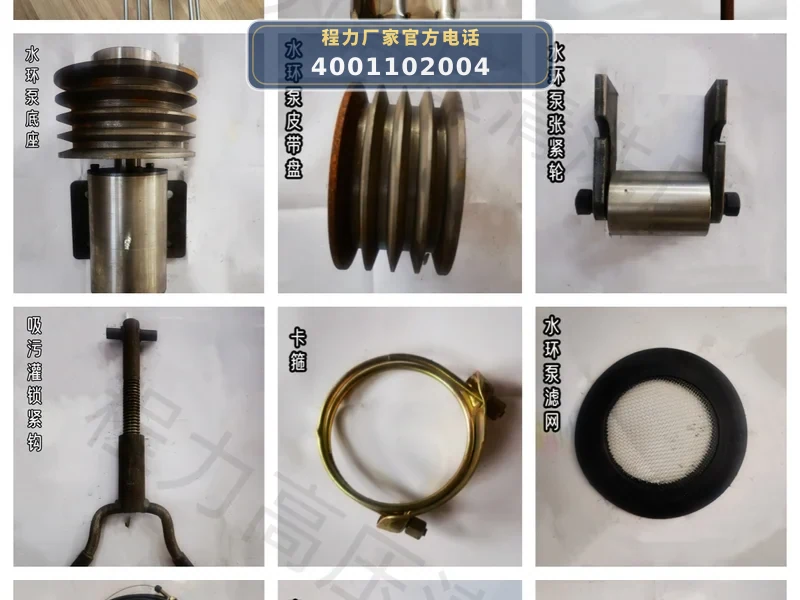

• 2. 真空泵与防溢系统维护：定期检查SK-30水环真空泵的工作液位和进气口过滤器；测试气动防溢球阀和漂浮式防溢阀的动作是否正常，确保防溢功能有效。
• 3. 液压系统保养：检查液压油箱油位，定期更换液压油滤芯；观察液压卷盘、罐体举升油缸的管路有无泄漏，液压操控阀动作是否顺畅。
• 4. 罐体与排污口维护：每次作业后清洗罐体内部，防止污物结垢；检查罐体举升油缸及铰接点润滑；选装的后排污口液压开启装置需定期检查密封圈和液压缸。
• 5. 卷盘及附件保养：检查液压卷盘旋转机构及高压管磨损情况，及时更换破损喷头（榴弹喷头、菱形喷头、蘑菇喷头）；清洗喷枪使用后需冲洗干净。

09 / 采购常见 FAQ

10 / 图片资料与展示
