CLW5250GQWZ6型重汽豪沃22方清洗吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5250GQWZ6型清洗吸污车以重汽豪沃ZZ1257N464GF1底盘为动力平台，发动机型号MC07H.35-60，功率257kW，通过取力器驱动高压清洗和真空吸污两套独立系统。整车总质量25000kg，轴距4300+1350mm，罐体总容量10.24立方米，前部为清水罐（直段长2500mm，直径2150mm，有效容积7.80m³），后部为污水罐（直段长3000mm，直径2150mm，有效容积9.75m³），两罐独立且不能同时满载。

高压清洗系统：发动机通过夹心取力器驱动GTM系列柱塞式高压泵，流量370L/min，压力16MPa（160bar）。高压水经水质颗粒过滤保护后，通过液压操控的后挂式卷盘（可160°水平旋转）和60米φ22高压管，输送至榴弹喷头、菱形喷头或蘑菇喷头，对管道内壁进行高压冲洗，清洗后的污水和杂物由真空吸污系统收集。

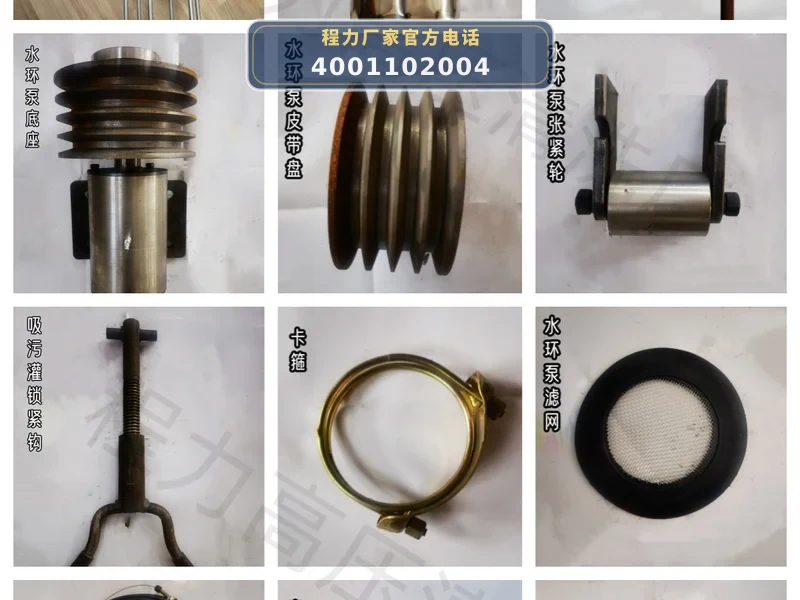

真空吸污系统：侧取力器驱动420-258水环式真空泵机组（副发动机420马力），空气流量2520m³/h，真空度-0.093MPa，垂直吸程≥10m。吸污时，污水通过102mm真空抽污管进入污水罐，罐体顶部装有气动切断防溢阀和泄压安全阀，防止满溢。吸污完成后，罐体可通过下置举升油缸举升大于45°，将污物自卸排出。

06 / 适用作业场景

• 市政管网疏通与清洗：适用于城市排水管道、雨水管网、污水管道的定期疏通和清洗。高压泵压力16MPa，可疏通800-1500mm以内管道，配合60米高压管和多种喷头，有效清除管道内壁油垢、淤泥和堵塞物。
• 化粪池与隔油池清理：真空泵垂直吸程≥10m，空气流量2520m³/h，可快速抽吸化粪池、隔油池内的液态污物。污水罐有效容积9.75m³，单次作业可处理较大容量，减少往返次数。
• 工业废水池与沉淀池吸污：适用于工厂、污水处理厂等场所的沉淀池、调节池内污泥和废水的抽吸。罐体材质8mm，封头8mm，吸污罐底部铺不锈钢钢板，耐腐蚀，可适应工业污水环境。
• 道路与广场路面清洗：利用高压清洗系统，通过清洗喷枪对路面、广场、停车场等区域进行局部高压冲洗。清水罐有效容积7.80m³，可满足短距离路面清洗作业的用水需求。
• 应急抢险与防汛排涝：在暴雨积水、管道突发堵塞等应急情况下，可快速到达现场进行排水和疏通。底盘离地间隙高，通过性好，后双桥驱动适应复杂路况。

07 / 产品核心优势

• 1. 大容量双罐体设计，独立作业互不干扰：清水罐有效容积7.80m³，污水罐有效容积9.75m³，两罐独立且不能同时满载，清洗与吸污可连续作业。罐体厚度8mm，封头8mm，吸污罐底部铺不锈钢钢板，耐用耐腐蚀。
• 2. 高压清洗系统性能强劲：配备GTM系列柱塞式高压泵，流量370L/min，压力16MPa（160bar），可疏通800-1500mm以内市政管网。液压卷盘可160°水平旋转，操作灵活，随车配60米φ22高压管及多种喷头。
• 3. 真空吸污系统高效可靠：420-258水环式真空泵机组，副发动机420马力，空气流量2520m³/h，真空度-0.093MPa，垂直吸程≥10m，抽吸时间≤25min。罐体顶部设气动切断防溢阀和泄压安全阀，保障作业安全。
• 4. 底盘承载能力强，适应复杂工况：重汽豪沃ZZ1257N464GF1底盘，轴距4300+1350mm，总质量25000kg，整备质量17000kg，额定载质量7870/7805kg。MC07H.35-60发动机257kW，国六排放，11.00R20轮胎，后双桥驱动，适合重载和复杂路况。
• 5. 安全防护与便利配置齐全：罐体带呼吸排气阀、液位观察仪、水质颗粒过滤保护、冬季防冻保护。侧后防护材质Q235A碳钢，焊接连接，后防护断面280×50mm，离地490mm。ABS系统（威伯科4460046300），可选装EBS。

08 / 操作与保养

• 1. 高压泵及管路系统：作业前检查GTM高压泵润滑油位，确保水质颗粒过滤保护装置清洁。检查高压管有无磨损、接头密封性，液压卷盘旋转是否顺畅。冬季作业后需排空泵内积水，防止冻裂。
• 2. 真空泵机组及气路：检查420-258水环式真空泵的液位和密封性，确认进气口过滤保护装置无堵塞。启动前打开泄压安全阀，作业中注意真空度表读数，避免超限。定期更换真空泵工作液。
• 3. 罐体及防溢系统：每次作业后清洗罐体内部，特别是吸污罐底部不锈钢钢板区域。检查气动切断防溢阀和呼吸排气阀动作是否灵敏，泄压安全阀是否正常。罐体举升油缸定期加注润滑脂，检查液压管路有无渗漏。
• 4. 卷盘及喷头附件：液压卷盘使用后应收回并固定，避免碰撞。检查榴弹喷头、菱形喷头、蘑菇喷头及清洗喷枪的喷嘴有无堵塞，定期清理。102mm真空抽污管存放时应避免弯折和重压。
• 5. 底盘及取力器：每日出车前检查发动机机油、冷却液、轮胎气压（11.00R20）。取力器接合和分离应在发动机怠速时进行，避免带负荷操作。定期检查传动轴、万向节及底盘各部螺栓紧固情况。
