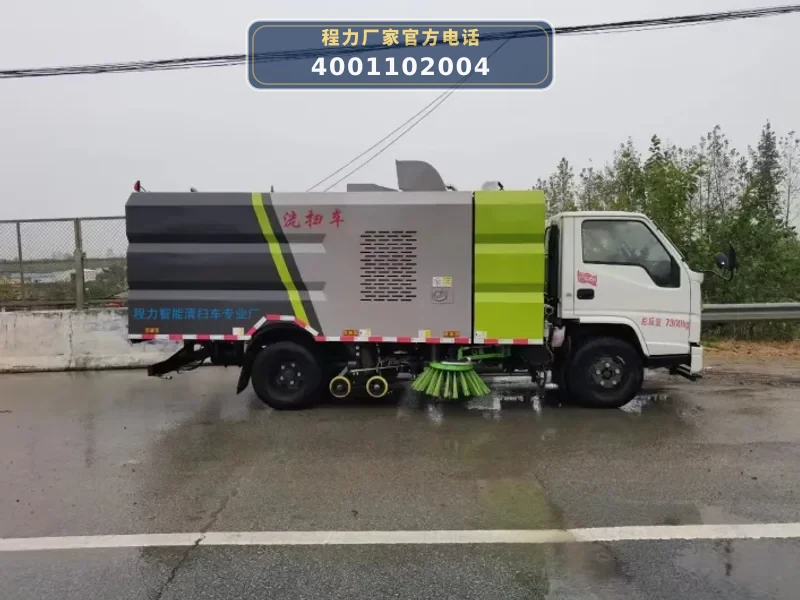

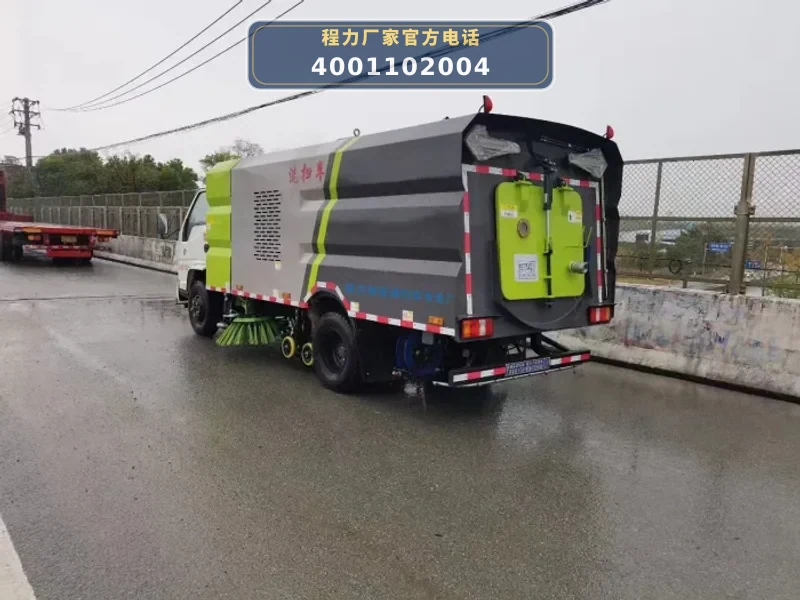

CL5071TXS6QZ型江铃5.5方洗扫车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5071TXS6QZ型洗扫车以江铃JX1071TG26底盘为动力平台，底盘发动机JX4D30D6H（85kW/115马力）通过取力器驱动低压洒水泵，副发动机（江铃87马力，64kW）驱动液压油泵、高压水泵和风机。整车总质量7300kg，轴距3360mm，水罐额定容量3m³，垃圾箱额定容量2.5m³。

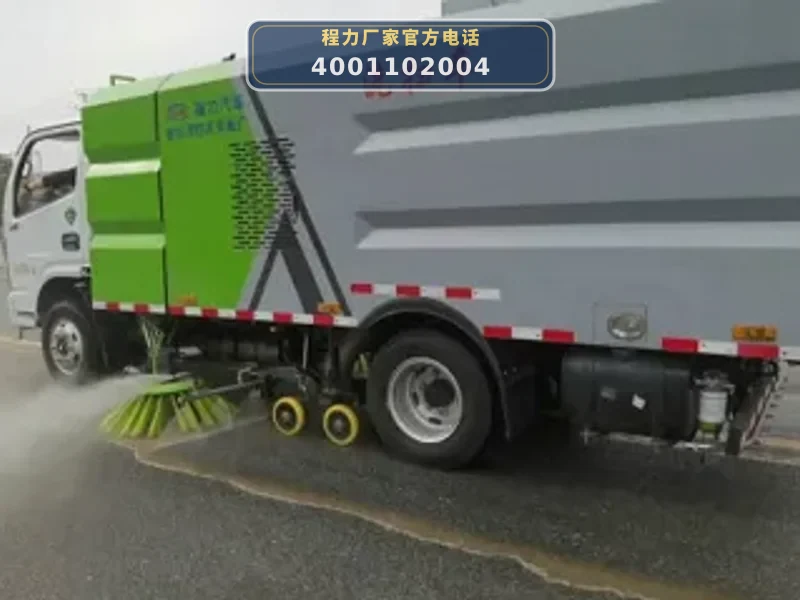

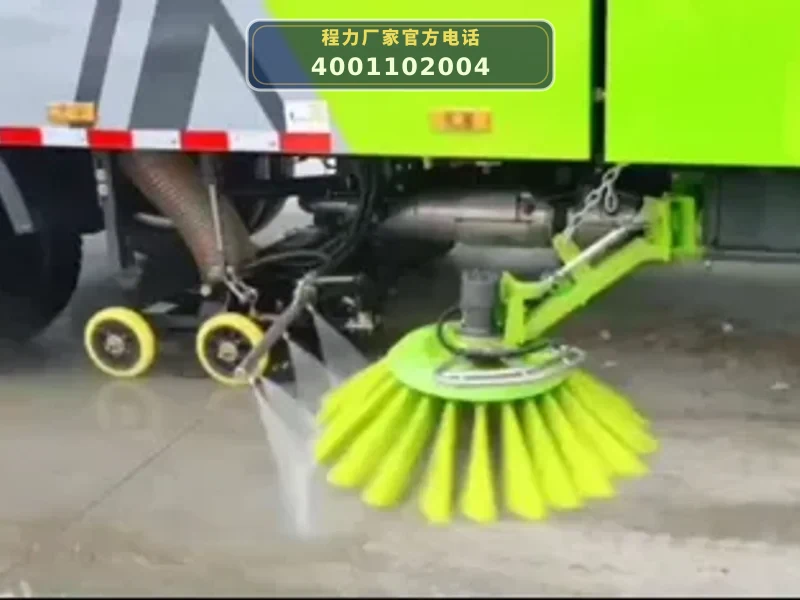

作业时，副发动机驱动液压油泵使左右扫盘旋转、伸缩和升降，扫盘直径850mm，可将两侧垃圾扫至吸盘前方；同时高压水泵（型号GE28，系统压力15MPa，流量70L/min）将清水加压后经吸盘内喷水杆和左右喷水杆的扇形喷嘴形成U形水刀（总宽不小于3.5m），冲起地面附着物。风机（最大风量7300m³/h，全压7000Pa）产生负压，通过吸盘（双吸口，吸口直径180mm，吸盘宽度1600mm）将垃圾经风管吸入垃圾箱贮存。

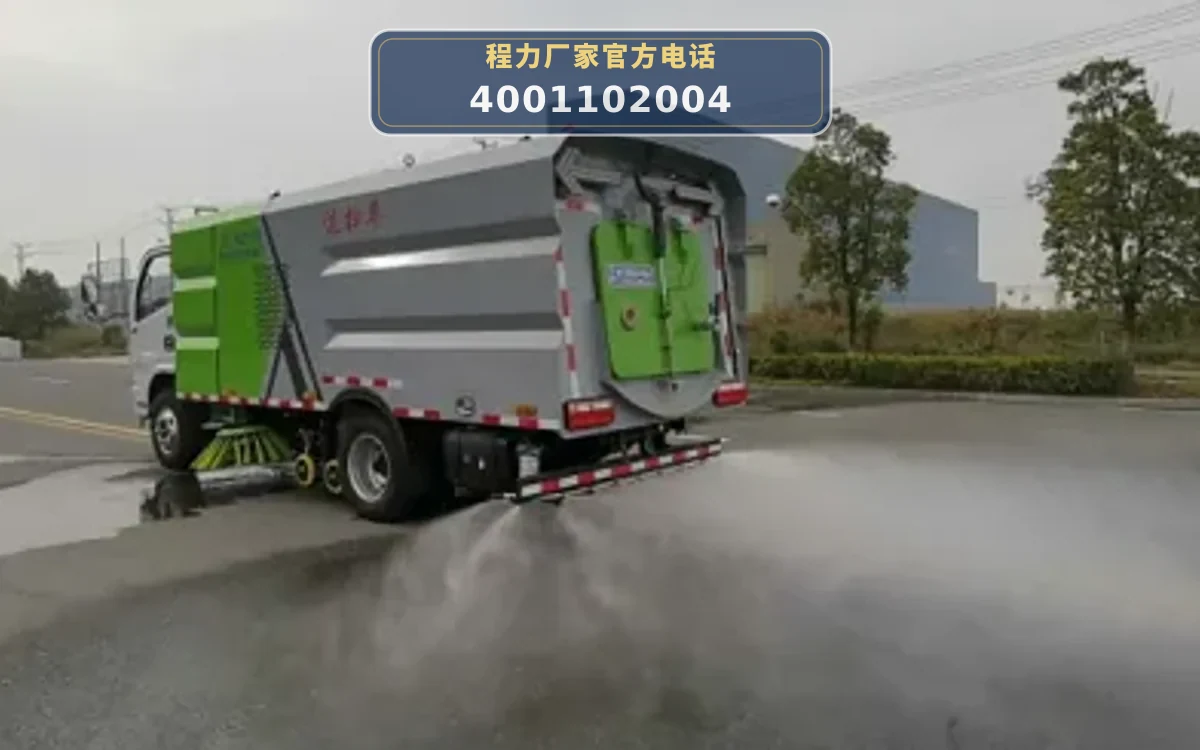

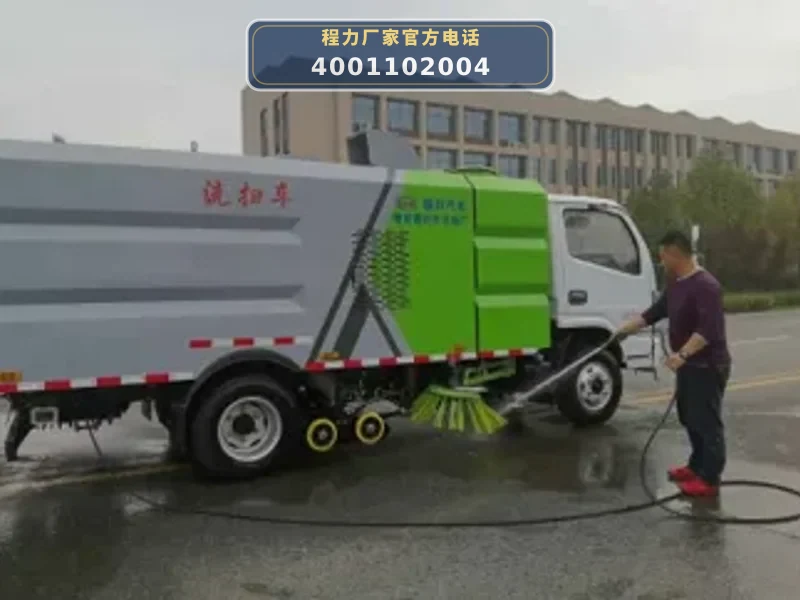

车辆具备四种作业模式（全洗扫、右洗扫、全清扫、右清扫），可根据路况独立控制左右扫盘。此外，后喷雾系统可降尘，低压冲洗系统（豪威40/50水泵，流量40m³/h，扬程50m）用于较干净路面，20m高压冲洗卷盘和高压长枪用于驻车清洗，自洁喷头可清洁垃圾箱内壁。

06 / 适用作业场景

• 城市道路与路沿日常清洁：适用于城市主干道、次干道、人行道及路沿石的洗扫作业，最大吸扫宽度约3.2m，可同时完成路面清扫、高压清洗和路沿立面洗刷，一次作业效率高。
• 广场、机场、码头等大面积场地清洁：水罐3m³、垃圾箱2.5m³的容积组合可支持长时间连续作业，清扫能力48000m³/h，适合广场、机场、码头、隧道、桥梁等开阔区域的日常保洁。
• 工地、厂区等干道清洗清扫：底盘离地间隙高（接近角20°，离去角15°），可适应工地、厂区等非铺装路面；高压清洗系统（15MPa）可清除顽固附着物，后喷雾降尘减少扬尘污染。
• 路面定点污垢冲洗与降燥：车前定点冲洗装置可对路面定点污垢进行预冲洗，配合洗扫作业提升清洁效果；较干净路面可单独使用低压冲洗功能进行降燥处理。

07 / 产品核心优势

• 1. 高效环保的洗扫一体化设计：结合扫路车与高压清洗车功能，中置2扫盘+中置吸盘+左右侧喷杆布局，清扫效率≥95%，最大吸入粒度110mm，可清除石子、砖头、树叶、饮料瓶等杂物，作业过程物理原理无二次污染。
• 2. 高配置上装系统：采用免维护离心风机（最大风量7300m³/h，全压7000Pa）、进口高压水泵（GE28柱塞泵，15MPa）、豪威低压水泵（40/50）、新西山电子隔膜泵、不锈钢垃圾箱及高压管路、西门子控制开关，关键部件可靠性高。
• 3. 大容积水箱与垃圾箱，作业时间长：水罐额定容量3m³，垃圾箱额定容量2.5m³，总容积4.5m³，可满足长时间连续作业需求，减少加水卸料频次。

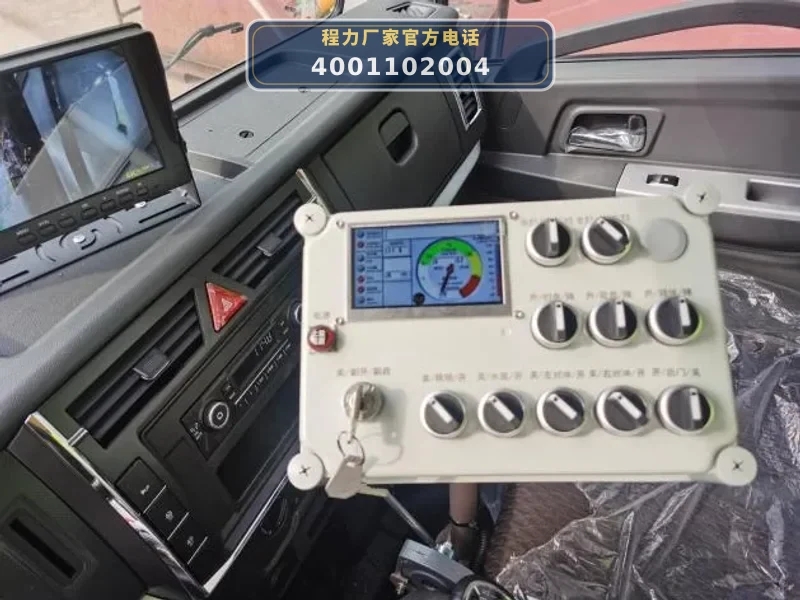

• 4. 智能电控与安全辅助系统：驾驶室及尾部两套操作系统，一键操作、语音播报报警、右后两路监控系统，便于驾驶员实时观察作业状态；机油、垃圾箱、水箱均带防溢或低水位语音报警，尾部LED箭头灯提升安全性。
• 5. 多种作业模式与选装扩展：四种作业模式（全洗扫、右洗扫、全清扫、右清扫）适应不同路况；可选装雪铲、雪滚、路面冲洗装置，拓展冬季除雪等功能。

08 / 操作与保养

• 1. 作业前检查：检查副发动机机油油位、冷却液液位；检查液压油箱（容量60L）油位及管路有无渗漏；检查高压水泵（GE28）润滑油位及传动皮带张紧度；检查风机皮带及轴承润滑；确认水罐和垃圾箱内无杂物，各阀门处于关闭状态。
• 2. 扫盘与吸盘维护：定期检查扫盘（直径850mm）刷毛磨损情况，及时更换；检查吸盘（双吸口，吸口直径180mm）橡胶裙板磨损及弹簧悬浮机构灵活性；清洁吸盘内部及风管，防止堵塞。
• 3. 高压水路系统保养：每日作业后清洗水滤器（滤网式）；检查高压管路及接头有无渗漏；定期检查喷嘴（高压洗涤型）磨损情况，必要时更换；冬季需排空水路系统防冻。
• 4. 液压系统维护：检查液压油位及油质，每500小时更换液压油（系统压力16MPa）；清洁液压油散热器；检查液压马达、油缸及电磁阀动作是否正常，管路有无泄漏。
• 5. 电气与控制系统检查：检查蓄电池（12V）电量及接线；测试驾驶室及尾部操作面板各按钮、指示灯功能；检查监控摄像头及显示器画面清晰度；测试语音报警系统。

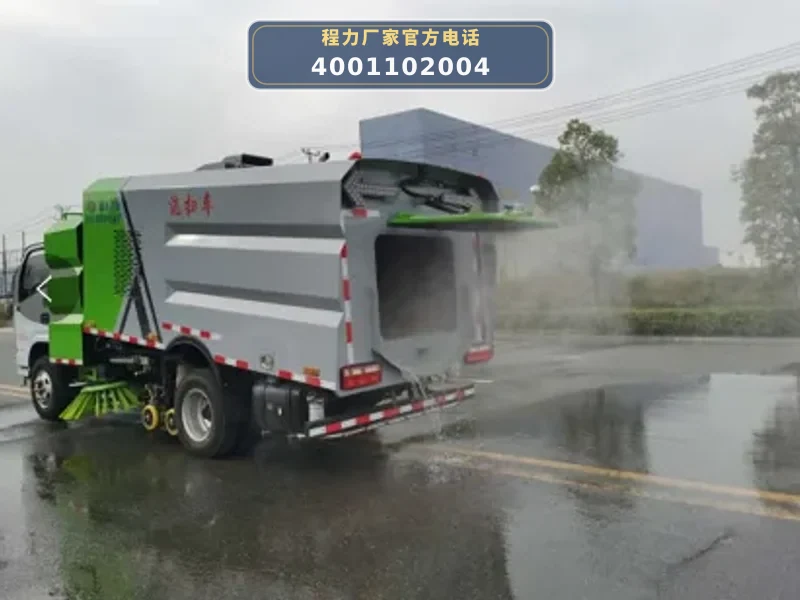

• 6. 垃圾箱与自洁装置维护：每次卸料后检查垃圾箱内部有无残留，使用自洁喷头冲洗；检查卸料门密封条及开启角度（≥45°）；润滑卸料门铰链及锁紧机构。
