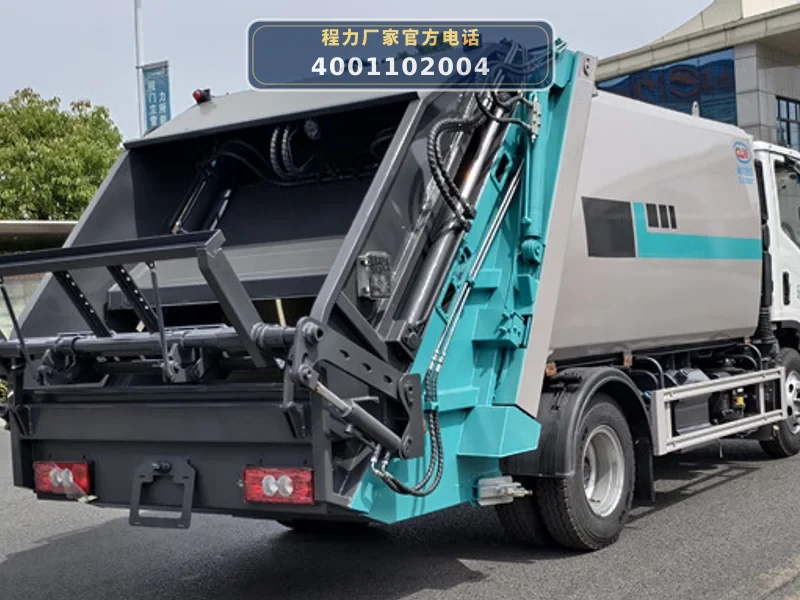

CL5091ZYS6BHQ型福田时代8方压缩式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

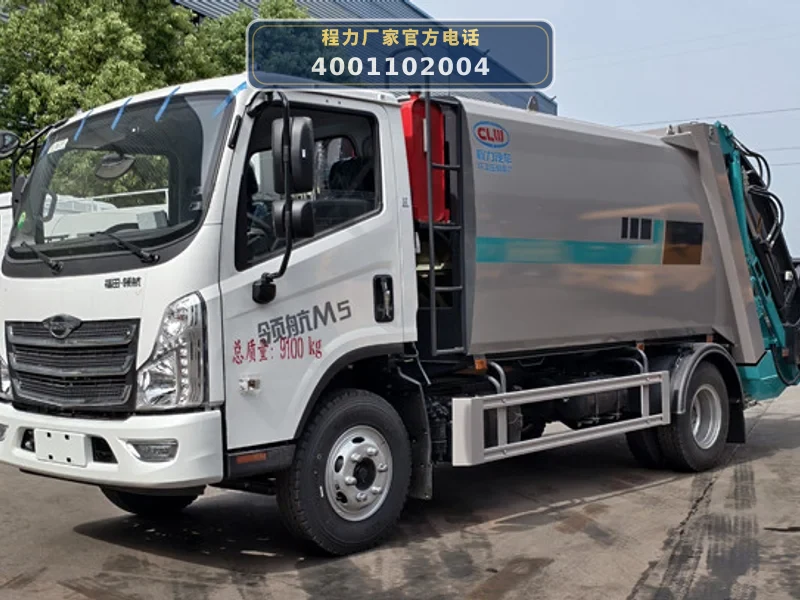

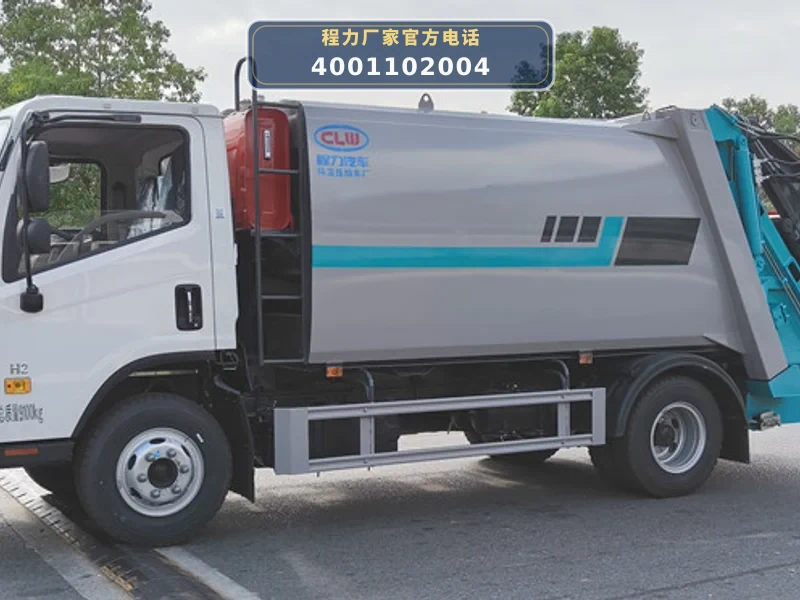

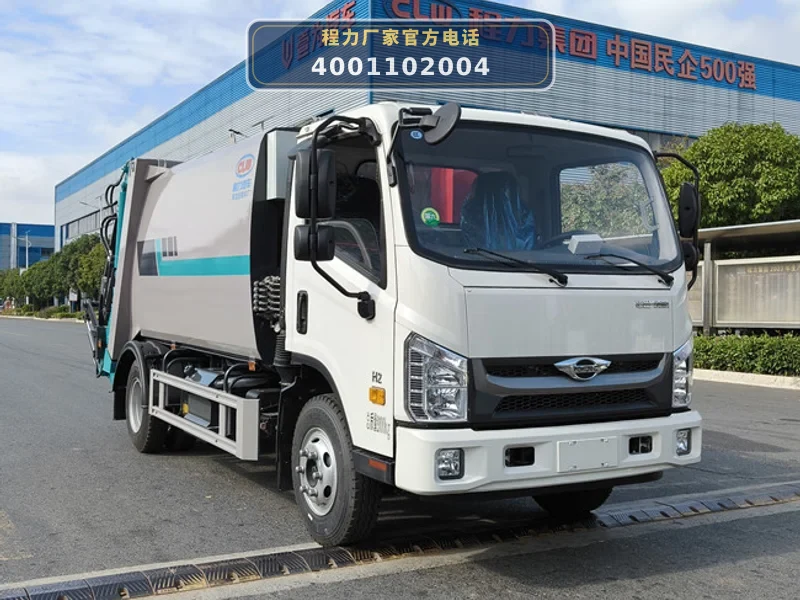

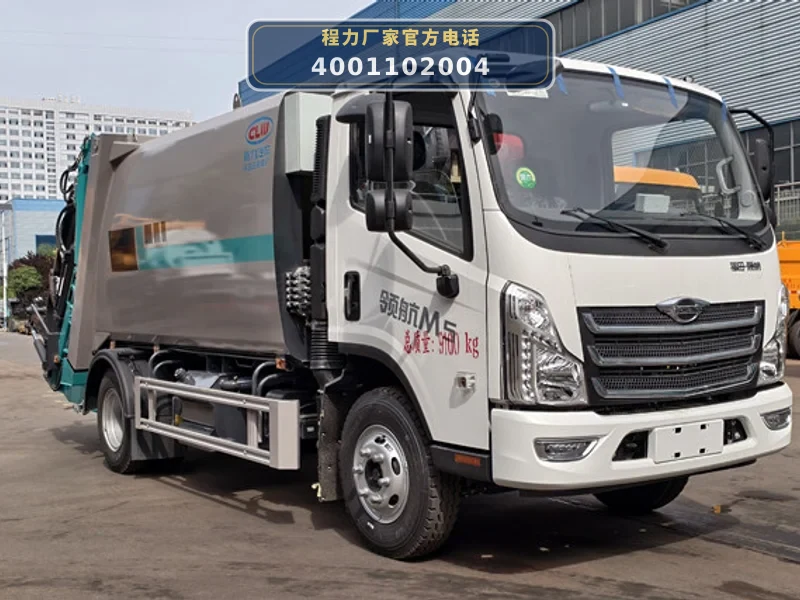

CL5091ZYS6BHQ型压缩式垃圾车以福田时代领航H2/M5底盘（BJ1096VEJDA-50）为动力平台，搭载全柴Q25A-160E60或Q25A-160C60柴油发动机，额定功率116kW（约160马力），通过取力器驱动液压系统。整车总质量9100kg，轴距3360mm，箱体容积8立方米。

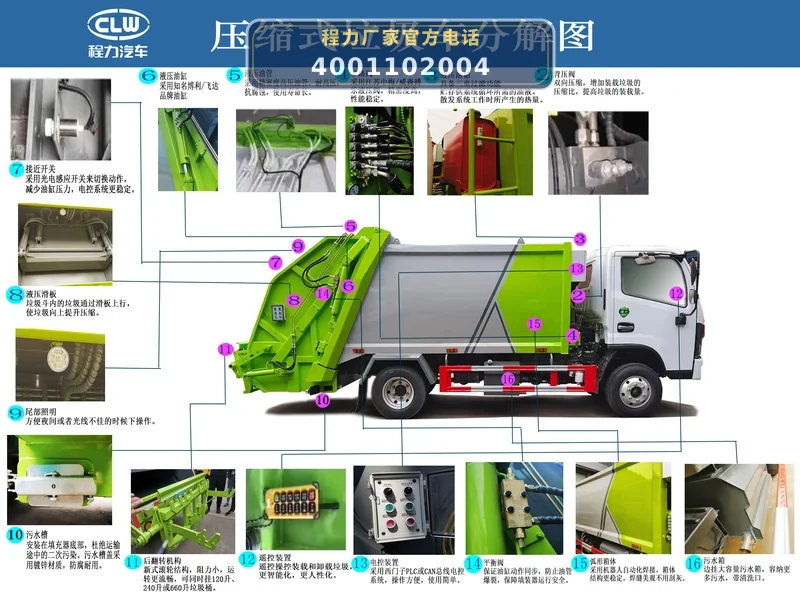

作业时，发动机动力经取力器传递至液压油泵（安徽皖液/长源），液压油经多路阀（江苏中梅/威森博乐）分配至各执行元件。垃圾倒入填装器后，滑板与刮板在液压油缸驱动下往复运动，将垃圾压入车厢并压实；推铲油缸推动推铲将垃圾均匀分布并最终推出卸料。压缩过程中产生的污水经填装器下部弧形板漏水口流入大容量污水箱，实现固液分离。

控制系统采用电气液一体化技术，驾驶室和车尾各设一个作业控制盒，并配备遥控器，支持自动、手动和遥控三种操作模式。填装器举升油缸设有双向平衡阀，即使油管爆裂也能防止填装器突然下落，保障安全。

06 / 适用作业场景

• 生活垃圾收集清运：适用于居民小区、街道、企事业单位的生活垃圾收集，箱体容积8立方米，可装载约4-5吨压缩后的垃圾，配合240L/660L标准垃圾桶或铁桶翻转机构，实现高效收集。
• 垃圾中转站转运：作为垃圾中转站的短途转运车辆，利用推铲和压缩系统将垃圾压实，减少运输次数，降低运输成本。

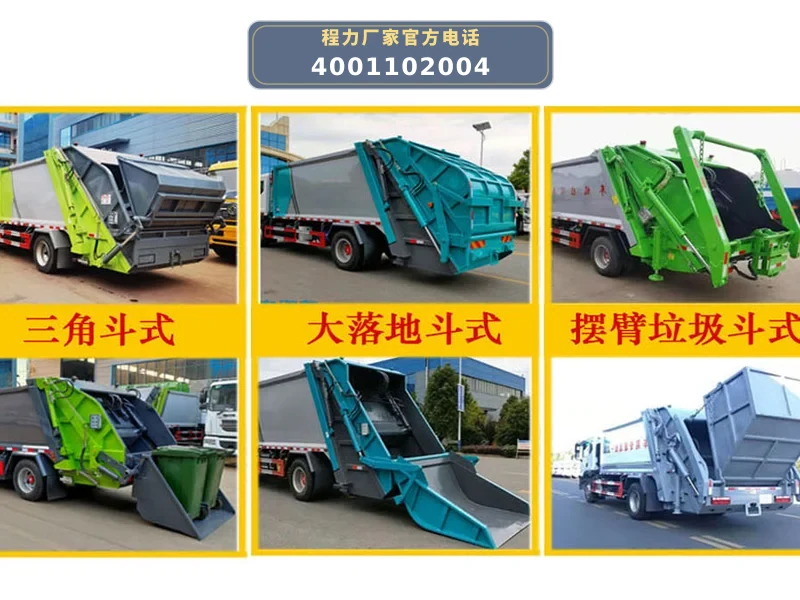

• 乡镇及农村垃圾收运：底盘通过性好，适合乡镇及农村道路；可选装三角斗、大落地斗等机构，适应不同收集方式。
• 公共场所垃圾清运：适用于公园、景区、学校等公共场所的垃圾清运，全封闭箱体防止垃圾散落和异味扩散，污水箱收集渗滤液，避免二次污染。

07 / 产品核心优势

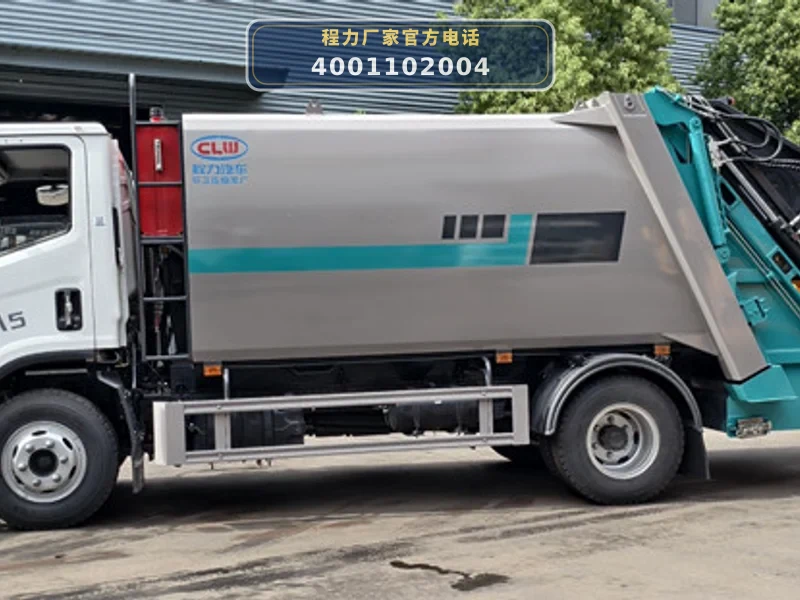

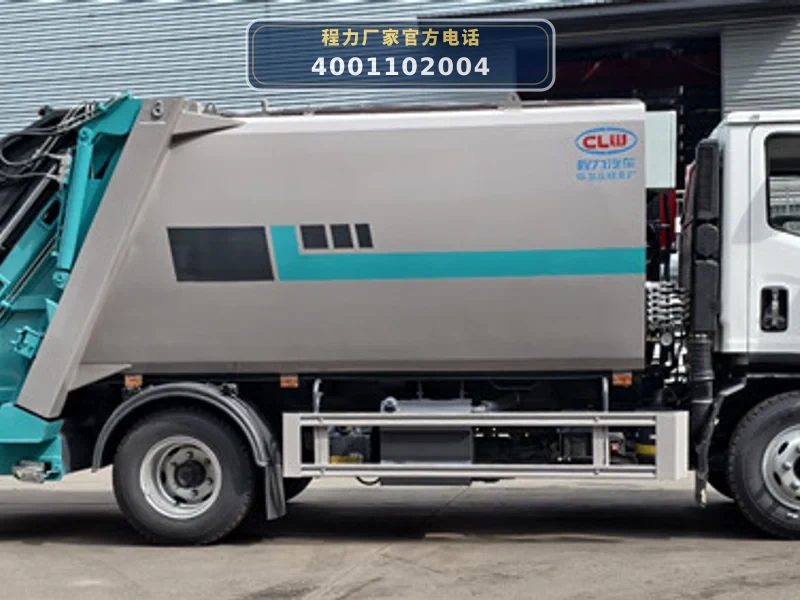

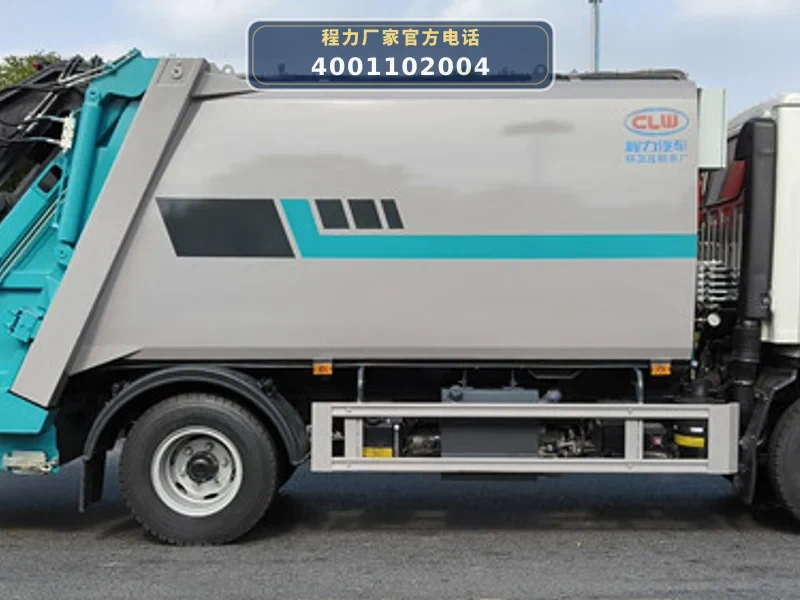

• 1. 大容积弧形箱体，装载效率高：箱体容积8立方米，采用武钢Q355高强度钢板，边四底四结构，弧形箱体受力均匀不易变形；三节推板油缸设计，装载容积更大。
• 2. 可靠液压系统，关键元件品牌保障：液压系统采用江苏中梅/威森博乐多路阀、安徽皖液/长源液压油泵、湖北博利液压油缸，密封件为英国HALLITE品牌；填装器举升油缸设有双向平衡阀，防止油管爆裂时填装器坠落。
• 3. 多种操作模式，适应不同工况：配备驾驶室和车尾两个控制盒及遥控器，支持自动、手动和遥控三种操作模式；自动模式故障时可手动完成作业，支持连续工作。
• 4. 双污水箱设计，杜绝二次污染：箱体侧边和填装器下部各设一个大容量污水箱，污水箱安装独特排污阀，密封可靠不易堵塞；填装器弧形板加工有漏水口，污水自动流入污水箱。

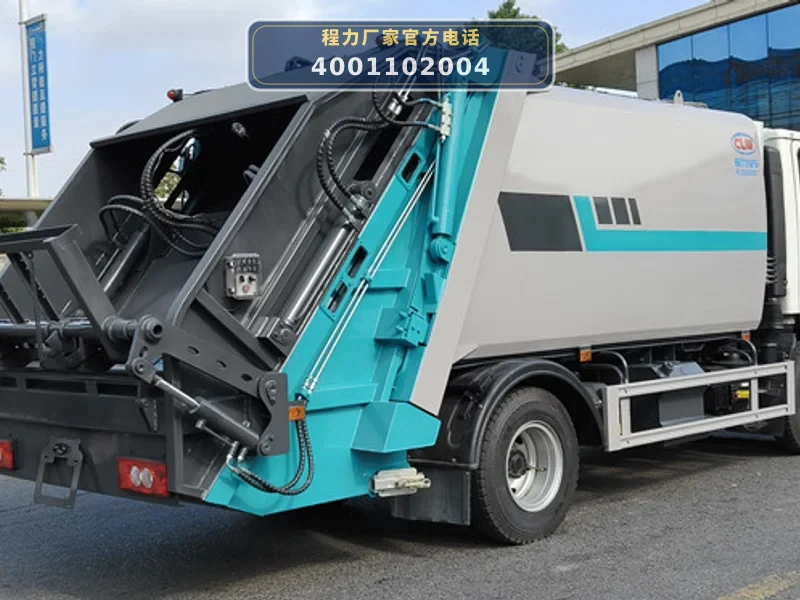

• 5. 加强型翻转机构，坚固耐用：尾部上料翻转机构加宽加厚，轴套采用淬火加工，翻转臂主销通穿双面焊接，结构坚固不易断裂；填装器滑道采用高强度耐磨材料，滑板两侧为整体尼龙滑块，自润滑且耐磨。

08 / 操作与保养

• 1. 每日作业前检查：检查液压油位、油管接头是否渗漏；检查多路阀、油泵工作是否正常；检查填装器、滑板、刮板动作是否顺畅；检查污水箱排污阀是否关闭严密。
• 2. 液压系统保养：每500小时更换液压油滤芯，每1000小时更换液压油；检查油缸密封件，发现泄漏及时更换；定期检查双向平衡阀功能。
• 3. 填装器与翻转机构维护：每周润滑滑板导轨、翻转机构轴套等运动部件；检查尼龙滑块磨损情况，磨损严重时更换；检查翻转臂主销焊缝，发现裂纹及时补焊。
• 4. 箱体与污水箱清洁：每次卸料后冲洗箱体内壁和填装器，防止垃圾残留腐蚀；定期清理污水箱内沉积物，疏通排污阀。
• 5. 电气控制系统检查：检查控制盒、遥控器电池电量；检查各传感器、电磁阀线路是否松动；保持控制盒干燥清洁。
• 6. 底盘日常保养：按底盘说明书要求进行发动机、变速箱、制动系统等保养；检查轮胎气压（7.50R16LT 14PR），确保制动系统（断气刹）工作正常。
