CL5100ZYSBEV型宇通8方电动压缩式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5100ZYSBEV型纯电动压缩式垃圾车以宇通ZKH1106P1BEVJ纯电动载货汽车底盘为动力平台，搭载TZ400XSYTB53永磁同步电机，额定功率180kW，通过取力器驱动液压系统。整车总质量10000kg，轴距3300mm，箱体容积8立方米。

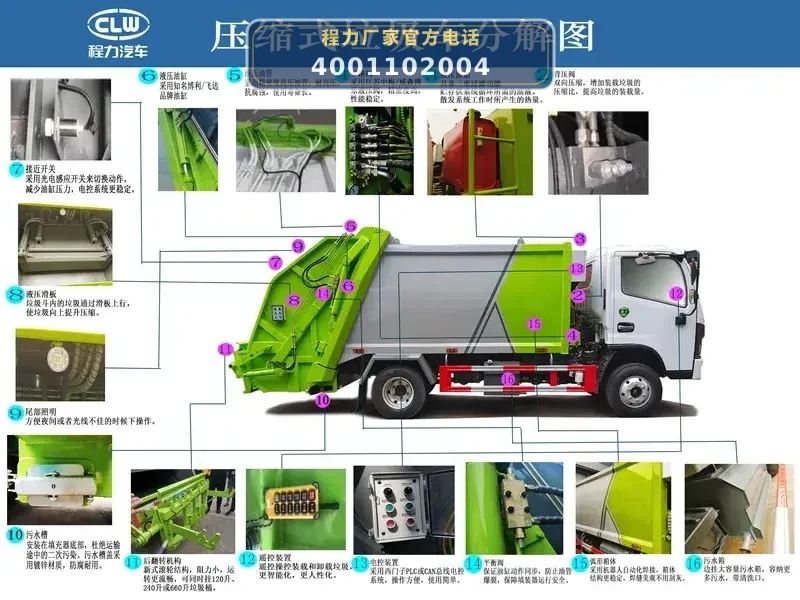

作业时，电气控制系统（西门子PLC，可选CAN总线）接收操作指令（驾驶室控制盒、车尾控制盒或遥控器），控制液压系统工作。液压油泵（安徽皖液/长源）输出压力油，经多路阀（江苏中梅/威森博乐）分配至各执行油缸。垃圾倒入填装器后，滑板油缸驱动滑板上下运动，刮板油缸驱动刮板旋转，将垃圾压入箱体并压实；推铲油缸（三节推板油缸）在卸料时推动垃圾向后排出。压缩过程中产生的污水经填装器下部弧形板漏水口流入污水储存箱，避免二次污染。

整车为全封闭型，采用电气液一体化技术，实现垃圾倒入、压碎、压扁、强力提升装填、压实和推卸的自动化作业。选装不同翻桶机构（240L/660L塑料桶、300L铁桶、三角斗、摆臂斗等）可适应不同垃圾收集方式。

06 / 适用作业场景

• 居民小区生活垃圾收集：适用于城市居民小区、街道的生活垃圾定点收集，通过翻桶机构（240L/660L塑料桶）自动上料，箱体容积8立方米，单次可装载大量垃圾，减少运输频次。
• 垃圾中转站转运：作为垃圾中转站的转运车辆，与站内压缩设备配合，将压缩后的生活垃圾运往处理场。整车全封闭设计，污水收集系统防止运输途中滴漏，符合环保要求。
• 企事业单位及商业区垃圾清运：适用于学校、医院、商场等产生生活垃圾的场所，选装三角斗或摆臂斗可适应不同垃圾收集容器，纯电动驱动零排放，适合对环境噪音和尾气敏感的场所。
• 城乡结合部及乡镇垃圾收运：总质量10000kg，轴距3300mm，整车尺寸适中，可灵活穿梭于狭窄街道。8立方米箱体满足乡镇日常垃圾产量，纯电动底盘降低运营成本。

07 / 产品核心优势

• 纯电动零排放，环保节能：采用宇通纯电动底盘，宁德时代磷酸铁锂电池（122度），电机功率180kW，零排放、低噪音，适合城市环保要求。
• 8立方米大容积箱体，高强度结构：箱体采用武钢Q345特种钢，边四底四弧形结构，机器人焊接，承压强、不变形。三节推板油缸使装载容积更大，侧边大容量污水箱。
• 电气液一体化智能控制：配备西门子PLC控制系统（可选CAN总线），支持自动、手动和遥控三种操作模式。驾驶室和车尾双控制盒，带紧急停止按钮，操作便捷安全。
• 高可靠性液压系统：关键元件采用知名品牌：江苏中梅/威森博乐多路阀，安徽皖液/长源液压油泵，江苏飞达/湖北博利油缸。密封件为英国HALLITE进口品牌，填装器举升油缸带双向平衡阀，防止油管爆裂时填装器突然下落。
• 双污水收集系统，杜绝二次污染：填装器下部设大容量污水储存箱，箱体侧边另设污水箱，双箱设计。污水箱配大口径镀锌排污阀，密封可靠，不易堵塞，确保运输过程无污水滴漏。

08 / 操作与保养

• 作业前检查液压系统：检查液压油泵（安徽皖液/长源）油位及管路接头是否渗漏，多路阀（江苏中梅/威森博乐）动作是否灵敏，各油缸（江苏飞达/湖北博利）密封处有无漏油。
• 电气控制系统检查：检查驾驶室和车尾控制盒、遥控器是否正常，紧急停止按钮功能有效。西门子PLC控制器指示灯正常，CAN总线（选装）通讯无故障。
• 填装器及翻桶机构保养：定期检查填装器滑板尼龙滑块磨损情况，刮板受力部位有无裂纹。翻桶机构轴套淬火部位加注润滑脂，翻转臂主销焊接处无开裂。
• 污水箱及排污阀维护：每次作业后排放污水箱内污水，清洗污水箱内部，防止污物堵塞排污阀。检查镀锌排污阀密封性，必要时更换密封垫。
• 箱体及焊缝检查：定期检查箱体Q345钢板焊缝（机器人焊接）有无裂纹，弧形箱体有无变形。箱体内部推铲油缸（三节）动作平稳，无卡滞。
