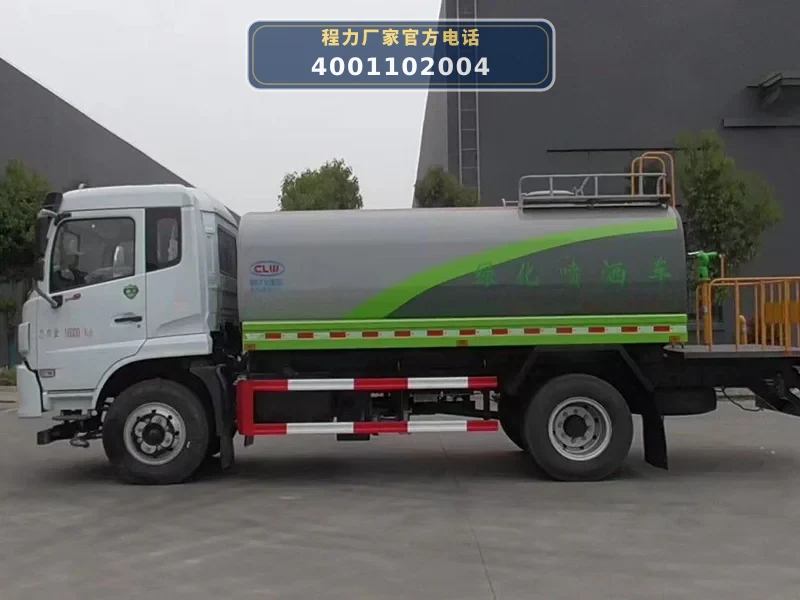

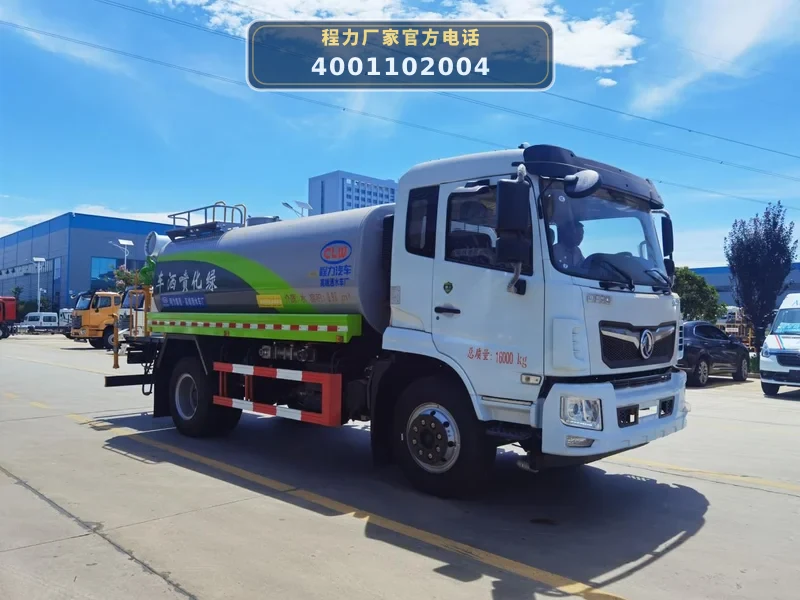

CL5163GPSD6DP型东风12.37方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

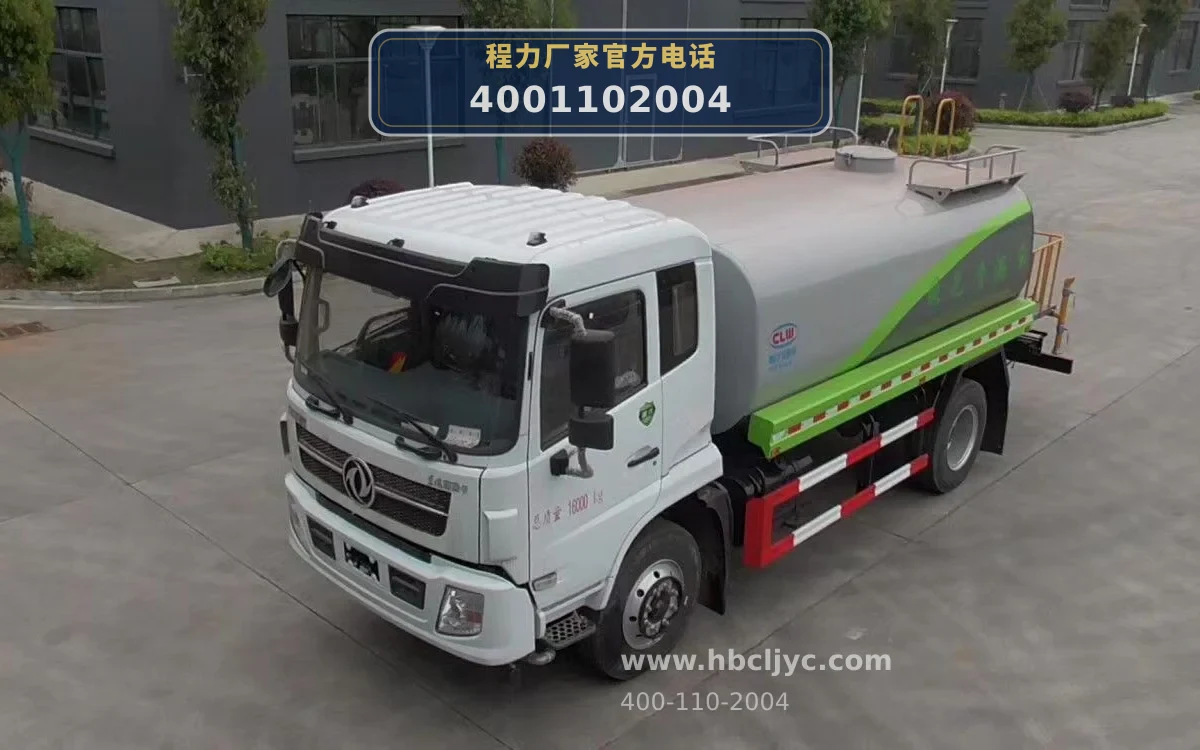

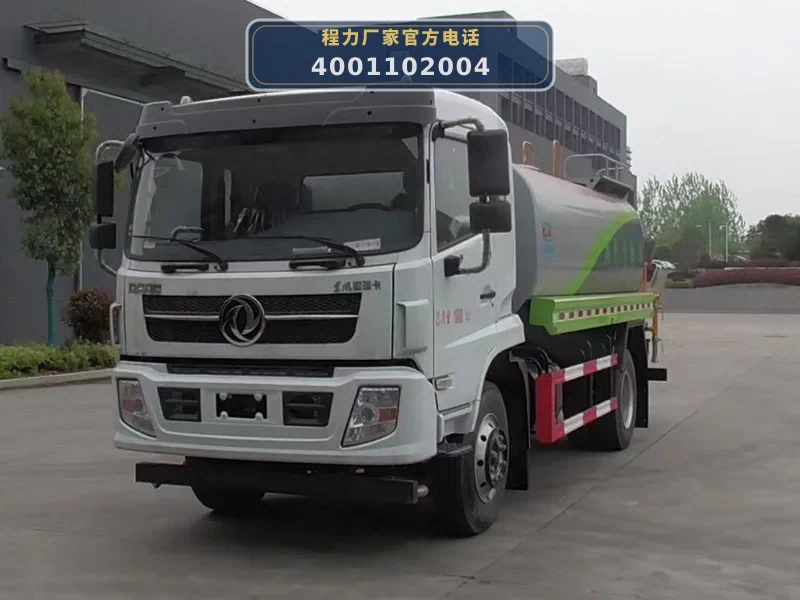

CL5163GPSD6DP型绿化喷洒车以东风EQ1165S8EDF底盘为动力平台，搭载云内D30TCIF1发动机（170马力），通过取力器将发动机动力传输至专用洒水泵。整车总质量16000kg，轴距3950mm，公告罐体有效容积9.50立方米（罐体尺寸4200×2300×1500mm），采用Q235碳钢罐体（罐体厚度4mm，封头5mm，隔板3mm）。

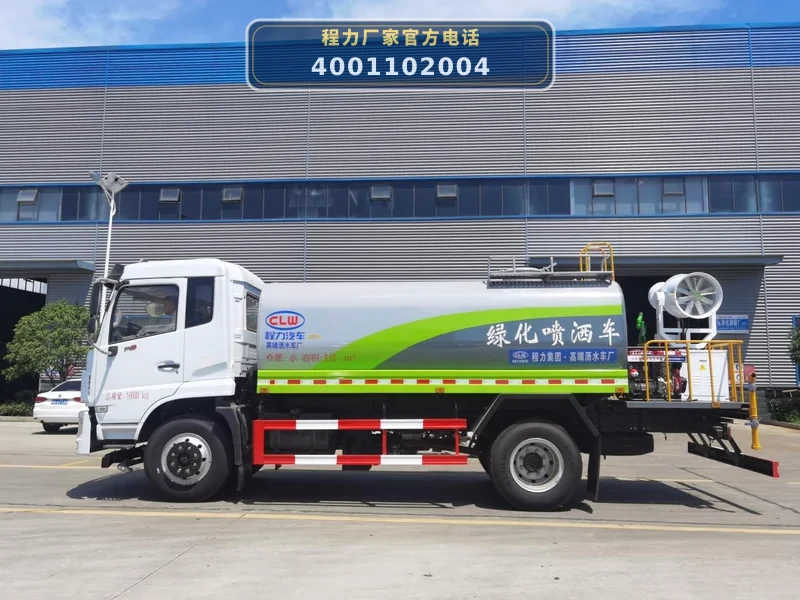

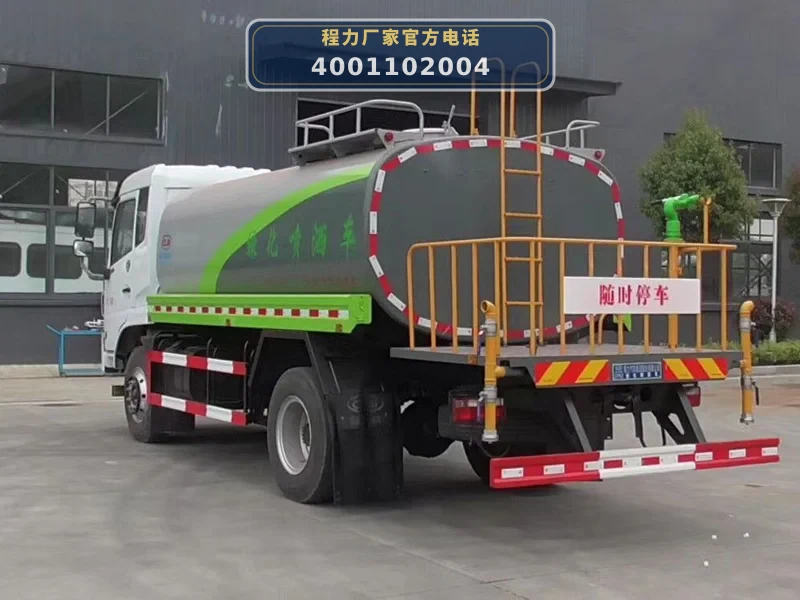

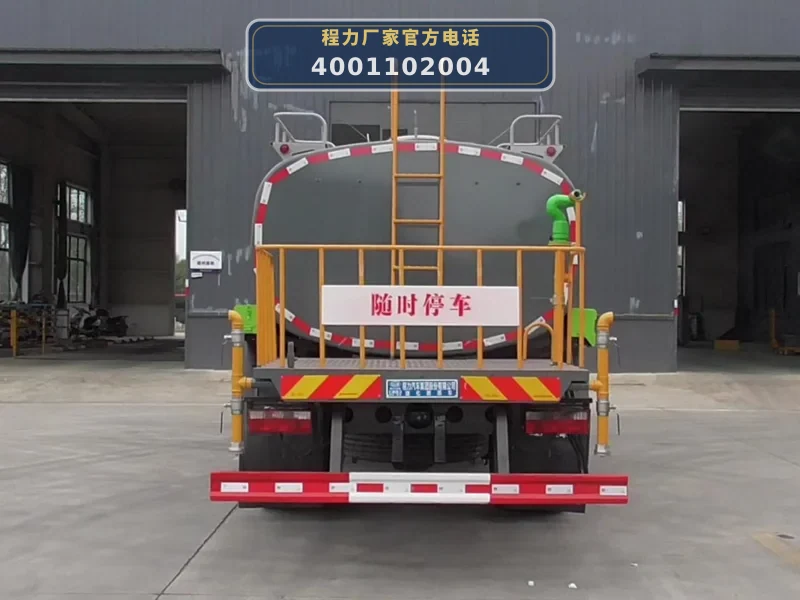

作业时，驾驶员通过驾驶室内的取力器开关接通动力，驱动大功率专用洒水泵。水泵从罐体吸水后，经加粗主管道（76mm）分配至各喷洒管路：前冲喷头用于路面冲洗，后洒喷头用于均匀洒水，侧喷装置用于绿化带浇灌。后工作平台上安装的绿化洒水高压炮可调节喷射形状（直冲、大雨、中雨、毛毛雨），最大射程≥30米。系统还配备消防接头、自流阀、自吸功能及滤网，吸程≥6米，洒水宽度≥16米。

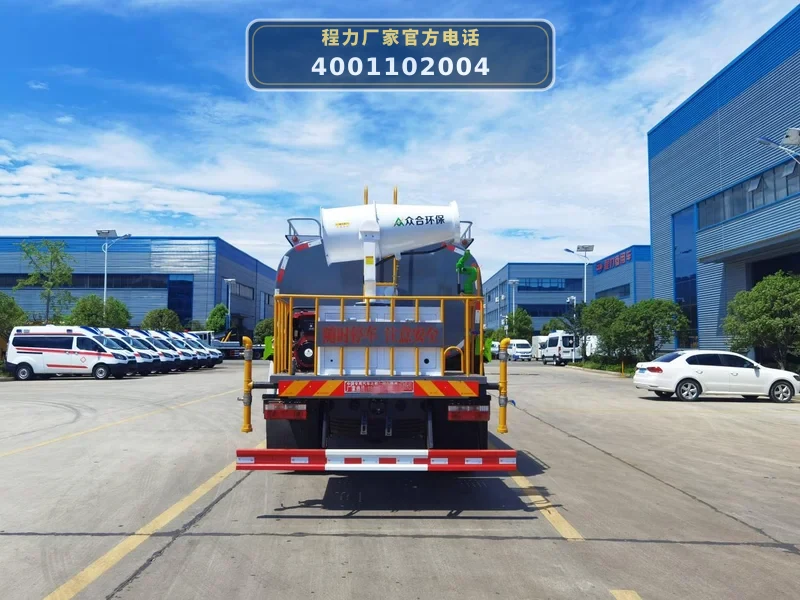

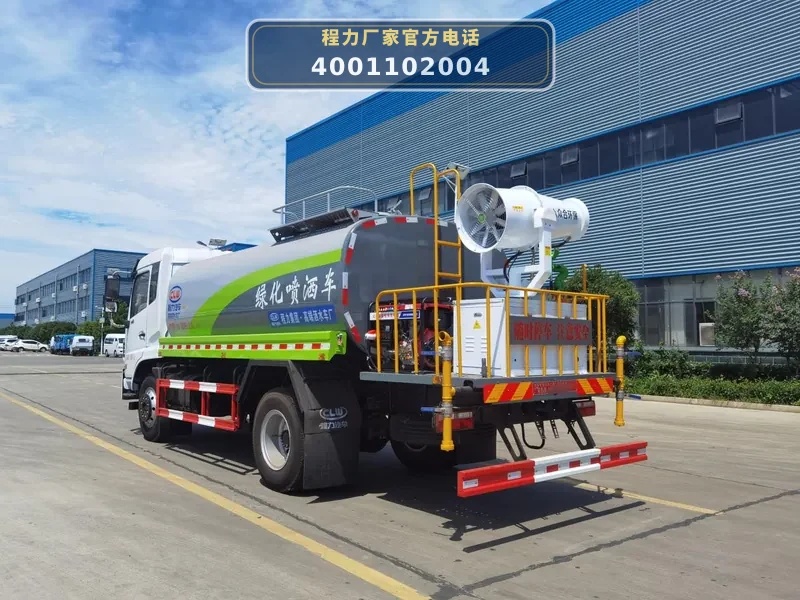

选装风送式喷雾机（QF-30型）时，由8kW风冷式柴油发电机组供电，驱动2.2kW风机和1.5kW水泵，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程（静风状态）30米，仰俯角度-5°至60°（遥控），雾谱范围50-150μm，16个不锈钢喷嘴可实现360°旋转（手动或遥控），用于抑尘及农药喷洒。

06 / 适用作业场景

• 城市道路冲洗与洒水降尘：利用前冲喷头和后洒装置，对城市主干道、次干道进行路面冲洗和洒水降尘，洒水宽度≥16米，有效抑制扬尘，改善空气质量。
• 绿化带与草坪浇灌：通过侧喷装置和绿化洒水高压炮，对道路两侧绿化带、公园草坪进行精准浇灌，高压炮射程≥30米，可覆盖较远区域，减少车辆反复移动。
• 应急消防与运水：配备消防接头和自流阀，罐体有效容积9.50立方米，可用于临时消防供水或向缺水区域运水，具备自吸功能，吸程≥6米。
• 工地与厂区抑尘：选装QF-30型风送式喷雾机，水平射程30米，可对建筑工地、厂矿企业施工区域进行远程喷雾抑尘，雾谱50-150μm，覆盖面积大。
• 农药喷洒与护栏冲洗：利用高压水炮和侧喷装置，可进行农药喷洒作业，也可调整喷嘴用于护栏冲洗，实现一车多用。

07 / 产品核心优势

• 大容量罐体，作业效率高：公告罐体有效容积9.50立方米，实际容积可达12.32立方米（罐体尺寸4200×2300×1500mm），单次加水可覆盖更长作业距离，减少加水频次。
• 强劲动力与可靠底盘：搭载云内D30TCIF1发动机（170马力），匹配法士特8JS75变速箱，250直通双层车架，2.7T前桥/7.2T后桥，9.00R20轮胎，承载能力强，适应复杂路况。
• 多功能喷洒系统：标配前冲、后洒、侧喷、高压水炮（射程≥30米），可调喷射形状（直冲、大雨、中雨、毛毛雨），满足不同作业需求；配备消防接头、自流阀、自吸功能，扩展应急消防用途。
• 高品质上装部件：罐体采用Q235碳钢（罐体4mm、封头5mm），大口径直通球阀、铝合金三通、加粗主管道（76mm），模具压铸成型无焊缝，防锈耐用；冲孔板平台防滑不积水。
• 可选装风送式喷雾机：可选配QF-30型喷雾机（8kW发电机组、2.2kW风机、1.5kW水泵），遥控控制，水平射程30米，雾谱50-150μm，适用于抑尘及农药喷洒，提升车辆适用场景。

08 / 操作与保养

• 作业前检查：检查罐体、管路、阀门密封性，确保无泄漏；检查洒水泵润滑油位及取力器连接状态；确认前冲、后洒、侧喷及高压水炮各喷嘴畅通；选装雾炮时检查发电机组燃油、机油及风机皮带。
• 洒水作业操作：启动发动机后，踩下离合器，接通取力器开关，缓慢松开离合器使水泵运转。通过驾驶室或后平台阀门控制前冲、后洒、侧喷及水炮。水炮可手动或遥控调节喷射形状和角度，作业结束后先断开取力器再熄火。
• 雾炮操作与维护：选装雾炮时，先启动发电机组，再依次启动风机和水泵。通过遥控器控制风机仰俯角度（-5°至60°）和旋转（360°）。定期清洗喷嘴滤网，检查高压软管有无磨损，发电机按说明书保养。
• 罐体与管路保养：每次作业后排空罐内余水，防止冬季冻裂；定期清洗罐体内部及滤网；检查球阀、三通、法兰连接处有无渗漏，紧固螺栓；铝合金件避免碰撞变形。
• 底盘与取力器维护：按东风底盘保养手册定期更换机油、机滤、柴滤；检查取力器齿轮油及密封；轮胎气压保持9.00R20标准值；ABS系统（型号ABS/ASR-24V-4S/4M）定期检查传感器。
