CL5180GPSAQC型陕汽德龙16方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

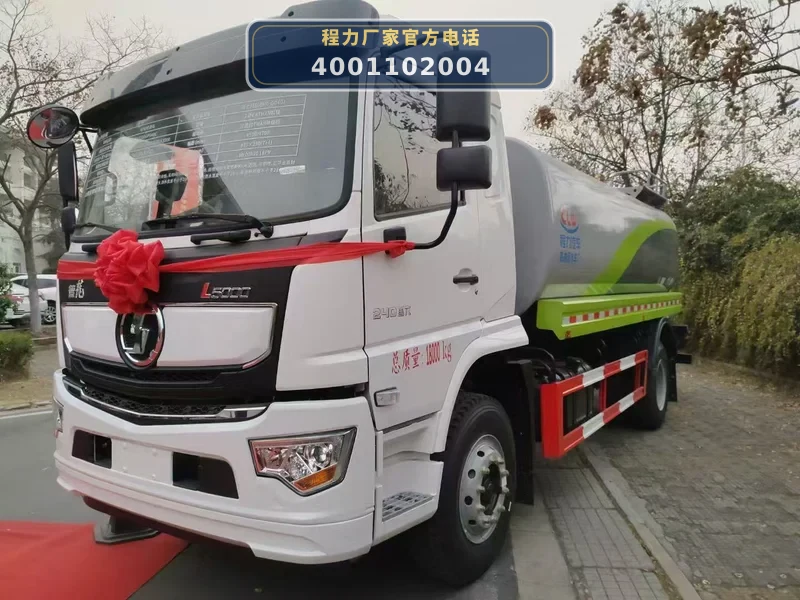

CL5180GPSAQC型绿化喷洒车以陕汽德龙L5000底盘（型号SX1189LA1F1C）为动力平台，底盘总质量18000kg，轴距4500mm。发动机可选潍柴WP4.6NQ240E62（240马力）或东风康明斯D4.5NS6B240（240马力），通过变速箱取力器驱动专用洒水泵，将罐体内介质（丙酮水溶液）加压后输送至各作业装置。

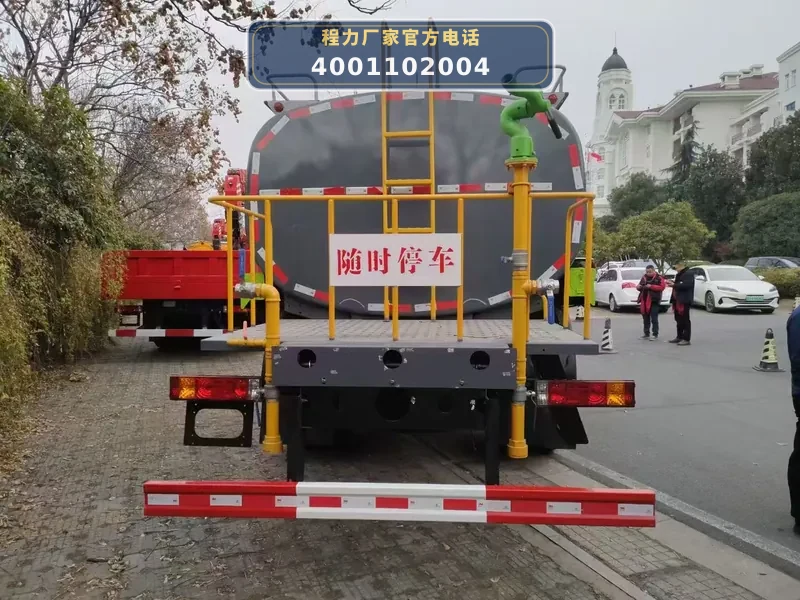

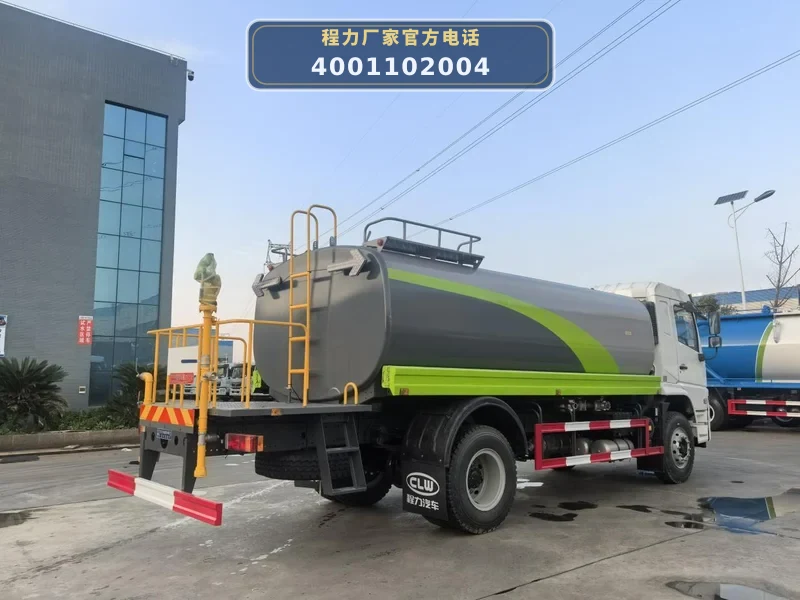

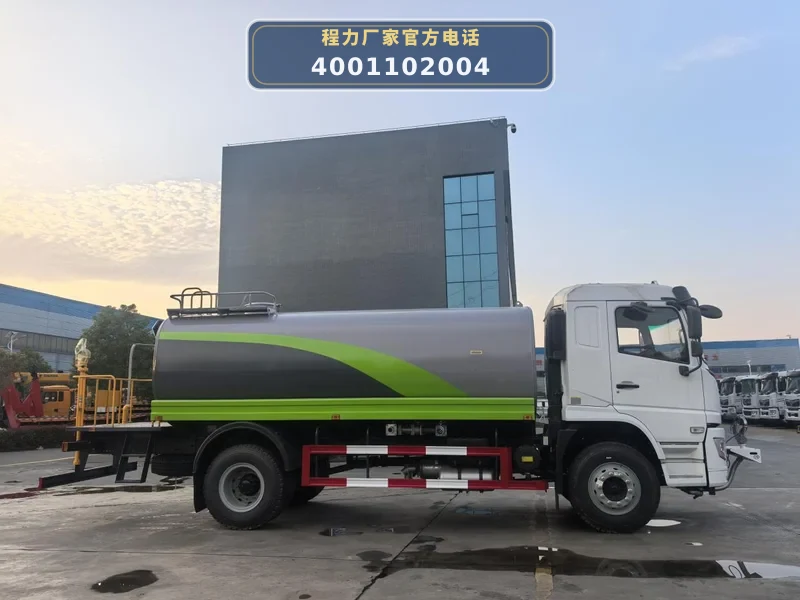

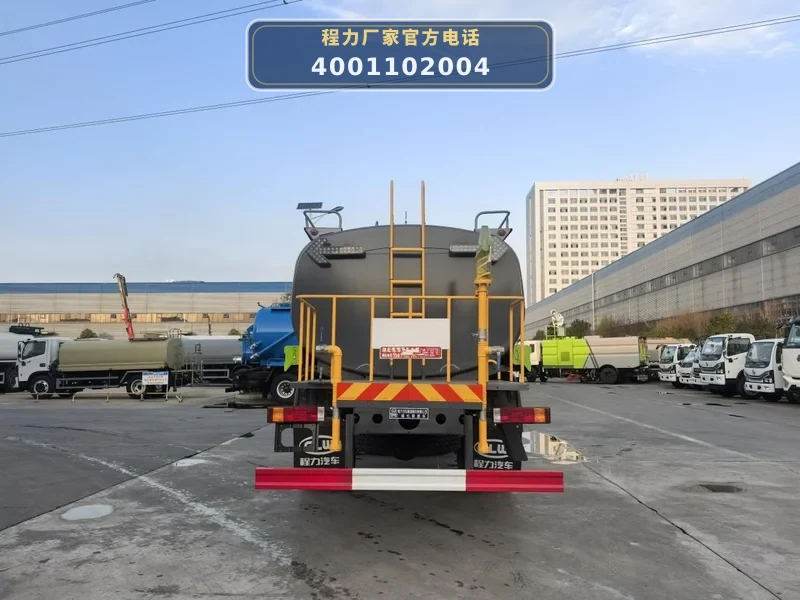

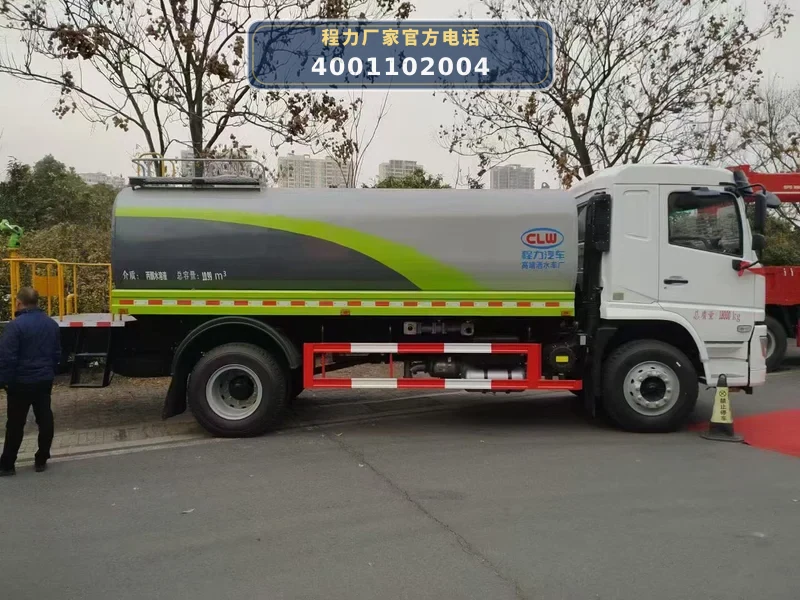

上装主要由罐体、洒水系统和选装风送式喷雾机组成。罐体采用Q235碳钢，公告容积10.99立方米，实际容积16.3立方米，内部设有防波板。作业时，驾驶员通过驾驶室内的气动或手动阀门控制前冲（喷）、后洒、侧喷及后工作平台上的绿化洒水高压炮。高压炮喷射形状可调（直冲、大雨、中雨、毛毛雨），最大射程≥30米。选装的风送式喷雾机（QF-30型）由8kW柴油发电机组供电，风机功率2.2kW，水泵功率1.5kW，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米，可遥控调节仰俯角度（-5°~60°）。

整车还配备自吸功能（吸程≥6米）、消防接头、自流阀和滤网，可实现自吸水、应急消防及排水功能。作业后，管路内余水可通过球阀排放，防止冬季冻裂。

06 / 适用作业场景

• 城市道路冲洗与降尘：利用前冲装置对路面进行高压冲洗，洒水宽度≥16米，配合后洒装置均匀喷洒，有效抑制扬尘，适用于城市主干道、次干道及广场的日常保洁。
• 园林绿化喷洒与灌溉：通过高压水炮（射程≥30米）对树木、绿化带进行远距离喷洒，可调节为雾状或柱状，满足不同高度和距离的灌溉需求，也可用于农药喷洒。
• 应急消防与运水：配备消防接头和自吸功能，可抽取水源进行应急消防作业；罐体容积16.3立方米，也可作为临时运水车辆，向缺水区域供水。
• 护栏清洗与高空冲洗：选装侧喷装置可对道路护栏进行冲洗；高压水炮可调整角度，用于高空建筑、广告牌等设施的冲洗作业。
• 抑尘降温（选装雾炮）：选装QF-30型风送式喷雾机，水平射程30米，雾谱范围50-150微米，可对工地、堆场、垃圾中转站等区域进行远距离喷雾抑尘，同时起到降温作用。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：罐体公告容积10.99立方米，实际容积达16.3立方米（罐体尺寸5000×2400×1600mm），减少加水频次，单次作业覆盖面积更大。
• 2. 底盘动力强劲，承载可靠：采用陕汽德龙L5000底盘，轴距4500mm，总质量18000kg，额定载质量10020/9955kg。可选潍柴240马力或康明斯240马力发动机，匹配法士特8档变速箱，动力充沛，适应复杂路况。
• 3. 多功能喷洒系统，作业灵活：标配前冲、后洒、侧喷及高压水炮，水炮射程≥30米，喷射形状可调（直冲、大雨、中雨、毛毛雨），满足不同场景需求。选装风送式喷雾机，实现远距离喷雾抑尘。
• 4. 铝合金管接件，防锈耐用：关键管接件（弯头、三通、法兰等）采用铝合金材质，模具一次性压铸成型，无焊缝，避免漏水，轻量化且耐腐蚀，提升产品寿命和维修便利性。
• 5. 自吸与应急功能，适用性广：配备大功率洒水泵，吸程≥6米，可自吸水；带消防接头，具备应急消防功能；自流阀和滤网设计，方便排水和杂质过滤。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路、阀门及洒水泵密封性；确认取力器连接正常；检查前冲、后洒、侧喷及水炮喷嘴无堵塞；选装雾炮时检查发电机组燃油、机油及风机皮带松紧。
• 2. 洒水作业操作：启动发动机，取力器挂挡带动洒水泵运转。通过驾驶室气动或手动阀门分别控制前冲、后洒、侧喷。水炮操作时，先打开炮前球阀，再调节炮头喷射形状和角度。
• 3. 自吸与排水操作：自吸时，将吸水管连接消防接头，放入水源，打开自吸阀，启动泵进行吸水。排水时，打开自流阀或通过后工作平台排水口排放。冬季需排空管路余水，防止冻裂。
• 4. 选装雾炮维护：定期检查发电机组空气滤清器、机油液位；清洗风机叶轮及喷嘴，防止堵塞；检查遥控器电池电量及控制线路；长期不用时，排空水泵及管路积水。
• 5. 罐体与管路保养：定期清洗罐体内部，防止沉淀物堆积；检查铝合金管接件密封性，如有松动及时紧固；润滑球阀及阀门手柄；检查后防护及侧防护螺栓连接是否牢固。
• 6. 底盘日常保养：按陕汽德龙L5000底盘保养手册进行发动机、变速箱、后桥的机油更换及滤芯清洁；检查轮胎气压（10.00R20 18PR）及刹车系统；定期检查ABS系统（型号ZQFB-V）工作状态。
