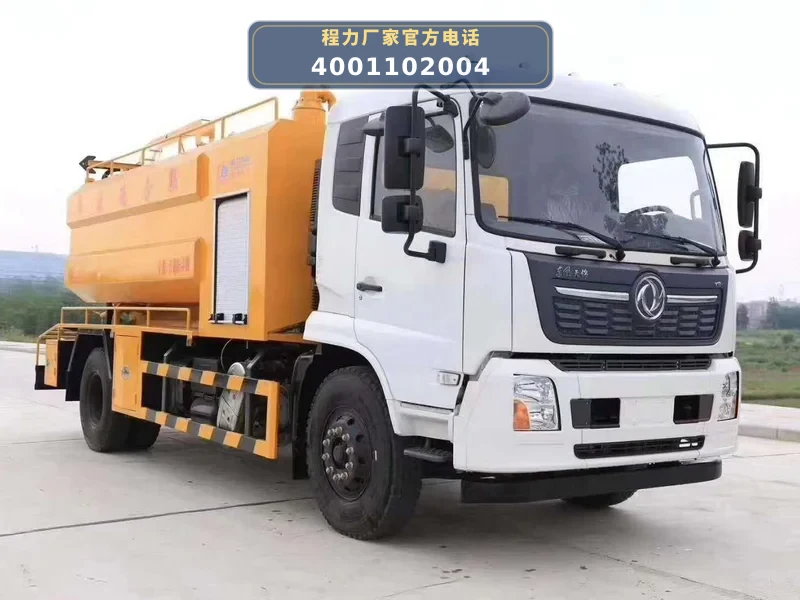

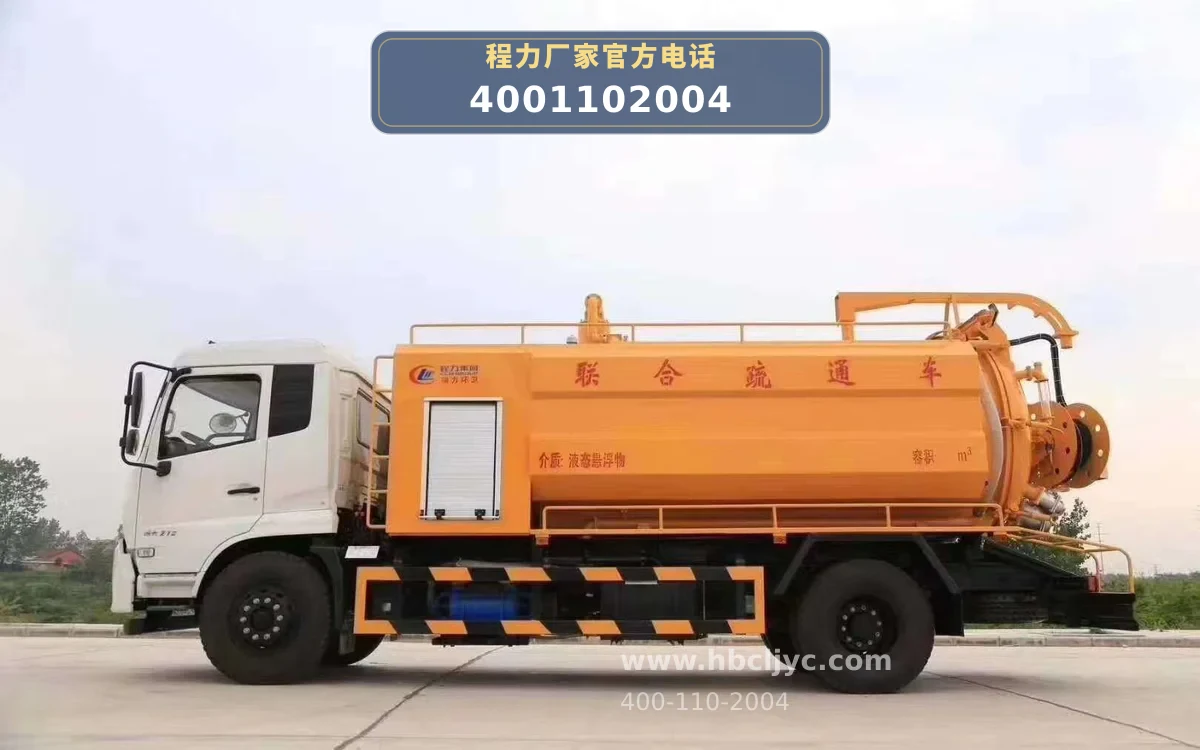

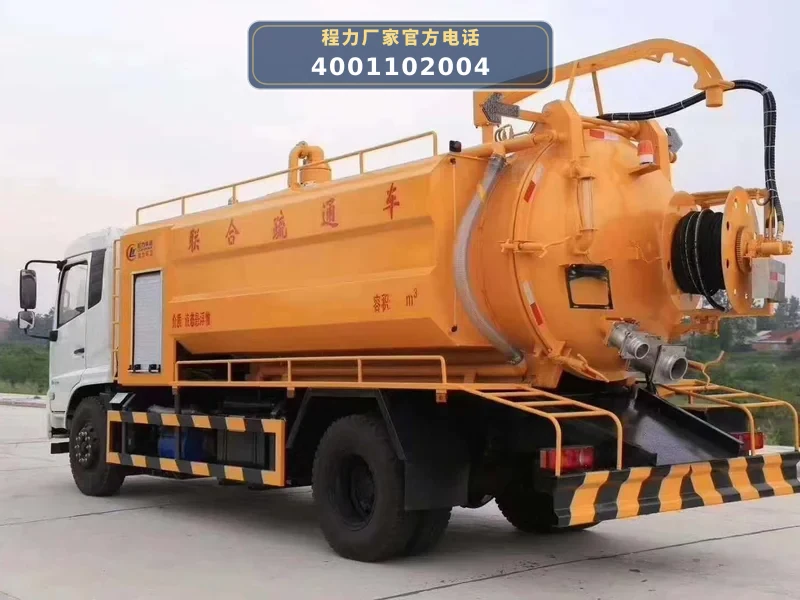

CLW5180GQWD6型东风天锦12方清洗吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5180GQWD6型清洗吸污车以东风天锦DFH1180EX8底盘为动力平台，发动机（可选DDi50E190-60、D4.5NS6B190等，功率147-169kW）通过取力器驱动分动箱，分动箱将动力分别输送给高压水泵和真空泵，实现多点大功率取力。总质量18000kg，轴距3800-5800mm，上装由污水罐（总容积7.92m³）、清水箱（总容积4.32m³）、真空泵、高压水泵、水管卷盘、吸污管及旋转臂架等模块构成。

高压清洗作业：底盘发动机驱动高压水泵（额定压力22MPa，额定流量215L/min或350L/min），产生的高压水经水管卷盘（液压驱动，可缠绕DN19或DN25专用胶管不少于60m）输送至喷头。喷头向前喷射水流冲开堵塞物，向后喷射冲洗管壁并带动胶管深入管道。液压驱动的卷盘可控制喷头前进、后退及速度，往返重复冲洗实现管道疏通。

真空吸污作业：底盘发动机驱动真空泵（极限真空度33mbar，最大抽气量1400m³/h），使污水罐产生真空。将吸污管（带旋转臂架，可270°水平旋转、-15°～+53°垂直变幅、1.1m伸缩）插入污泥中，污物在大气压作用下被吸入污水罐。污水过滤后排回下水道，污物留存罐内，运至指定地点后通过液压举升倾翻卸料。清污作业时，真空泵使吸污管内产生高速气流，将少水硬泥或砂石直接吸入罐中。

06 / 适用作业场景

• 城市下水道疏通与吸污：适用于城市雨水井、污水井、沉淀井及沟渠的疏通清洗和吸污清污作业。高压清洗系统可清除管道内沉积物、堵塞物，真空吸污系统将污物吸入罐体，实现疏通与清掏一体化。
• 化粪池清理与运输：吸污罐有效容积7.92m³，可抽吸化粪池内的液态粪便、污泥等，运送到指定地点后通过液压举升倾翻卸料。清水箱4.32m³可用于作业后清洗场地。
• 工业管道与废水池清洗：适用于炼油、钢铁、化工、房管等行业的管道清洗及废水、积淀物的抽吸、装运和排卸。高压水泵额定压力22MPa，可有效清除管道内硬垢。
• 小型河道清淤辅助：利用吸污管和真空泵可对小型河道、池塘进行清淤作业，吸污管配备3根3m接长管，可适应不同深度。

07 / 产品核心优势

• 1. 一车多能，高效集成：集高压清洗、真空吸污、清污功能于一体，一车顶三车。分动箱实现多点大功率取力，同时驱动高压水泵和真空泵，作业效率高。
• 2. 大容量罐体，作业持久：吸污罐总容积7.92m³，清水箱总容积4.32m³，均为独立容器，可满足长时间连续作业需求。罐体采用6mm锅炉钢板制造，坚固耐用。
• 3. 高性能核心部件：真空泵极限真空度33mbar，最大抽气量1400m³/h，西门子技术国内生产；高压水泵额定压力22MPa，额定流量215L/min或350L/min，中德合资，性能可靠。
• 4. 灵活精准的操作控制：吸污管旋转臂架可270°水平旋转、-15°～+53°垂直变幅、1.1m伸缩，并配有无线遥控；水管卷盘液压驱动，无级调速，操作便捷。
• 5. 东风天锦成熟底盘，国六排放：采用东风商用车DFH1180EX8底盘，可选多款康明斯/东风发动机，功率147-169kW，国六排放，带ABS、气囊减震座椅，驾乘舒适，售后网络完善。

08 / 操作与保养

• 1. 作业前检查：检查分动箱、真空泵、高压水泵的润滑油位及皮带松紧度；检查污水罐后盖密封圈、吸污管及接头是否完好；检查高压水管卷盘及喷头是否堵塞；确认取力器接合正常。
• 2. 高压清洗系统操作：启动高压水泵前确保清水箱水位正常（带低水位报警保护），打开水路阀门，缓慢提升泵转速至额定值。通过液压控制卷盘正反转，调节喷头前进/后退速度。作业后冲洗管路，防止残留物堵塞。
• 3. 真空吸污系统操作：启动真空泵前关闭罐体后盖及所有阀门，观察真空表达到极限真空度后插入吸污管。吸污过程中注意液位报警装置，防止过载。排卸时先打开排气阀平衡压力，再液压开启后盖并举升罐体。
• 4. 吸污管及旋转臂架保养：定期检查吸污管（PVC钢丝增强软管或钢丝编织胶管）有无磨损、裂纹，旋转臂架的液压缸及回转支承加注润滑脂。伸缩臂滑动面保持清洁，防止卡滞。
• 5. 冬季防冻措施：冬季作业后需排空清水箱、高压水泵及管路内的积水，防止冻裂。真空泵及管路应检查防冻液或采取保温措施。
• 6. 定期保养：按底盘保养手册对发动机、变速箱、后桥进行维护；每500小时更换真空泵、高压水泵润滑油；检查并紧固所有液压管路接头；清理污水罐内沉积物。
