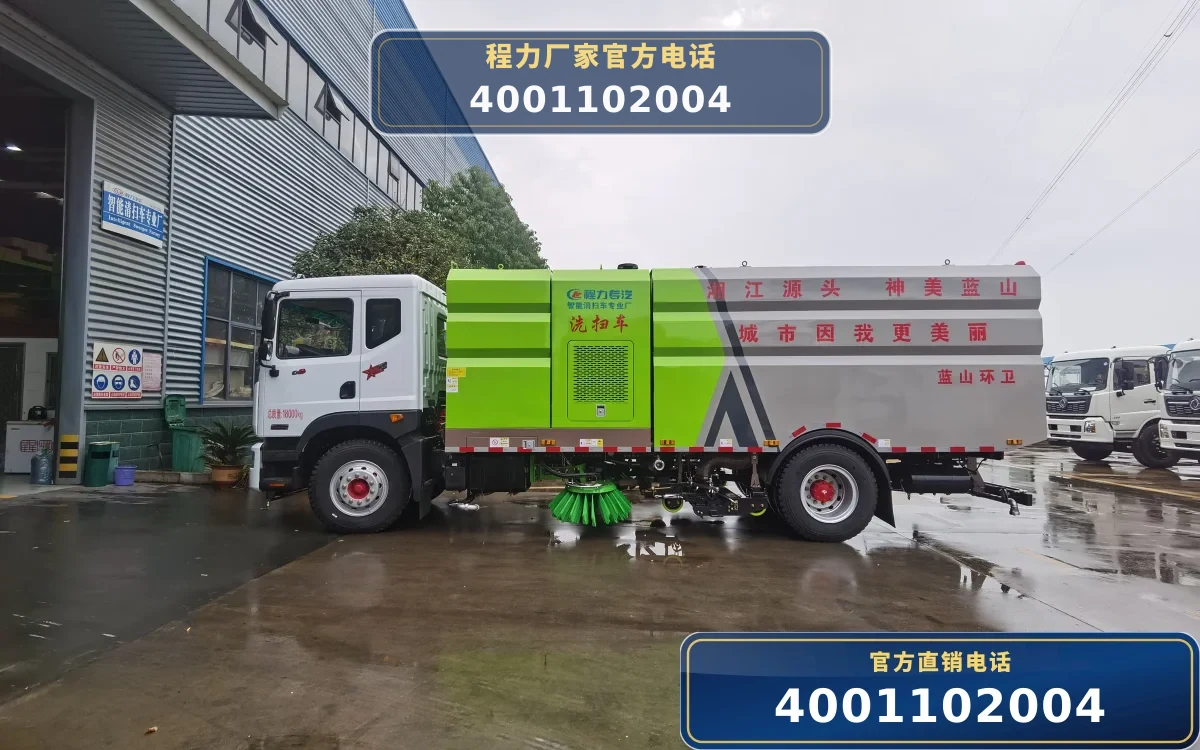

CLW5180TXS6型东风D9洗扫车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

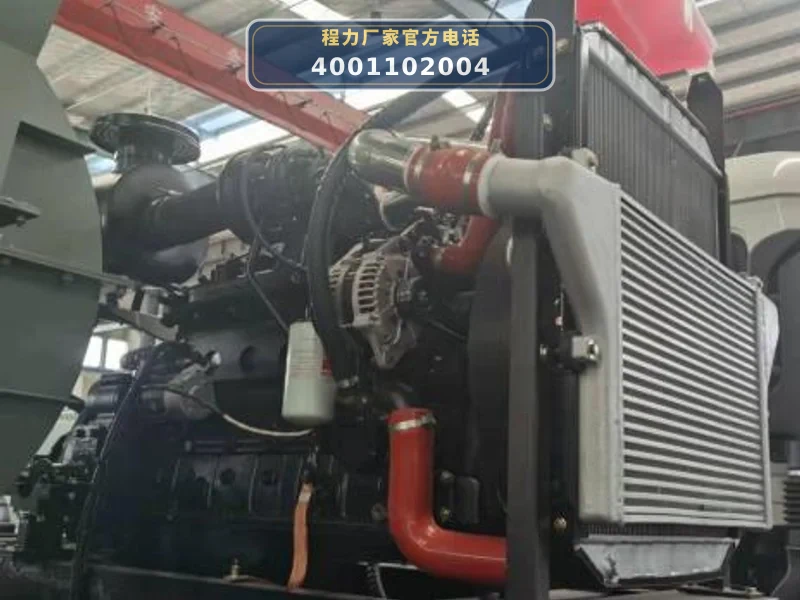

CLW5180TXS6型洗扫车以东风EQ1185LJ9CDE二类底盘为动力平台，底盘发动机B6.2NS6B230额定功率169kW，总质量18000kg，轴距5000mm。上装由副发动机（康明斯B170，125kW）、风机、高压水泵、液压系统、电气系统、扫盘装置、吸盘、罐体、垃圾箱等模块组成。

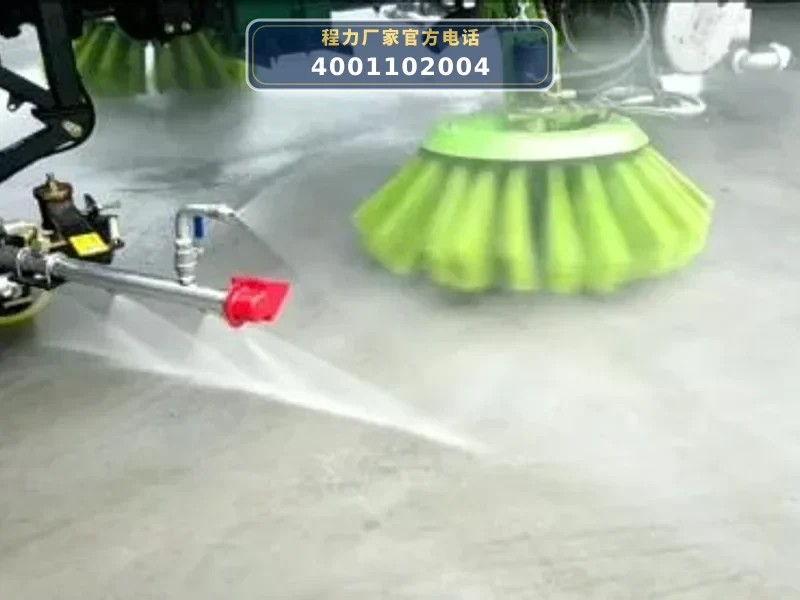

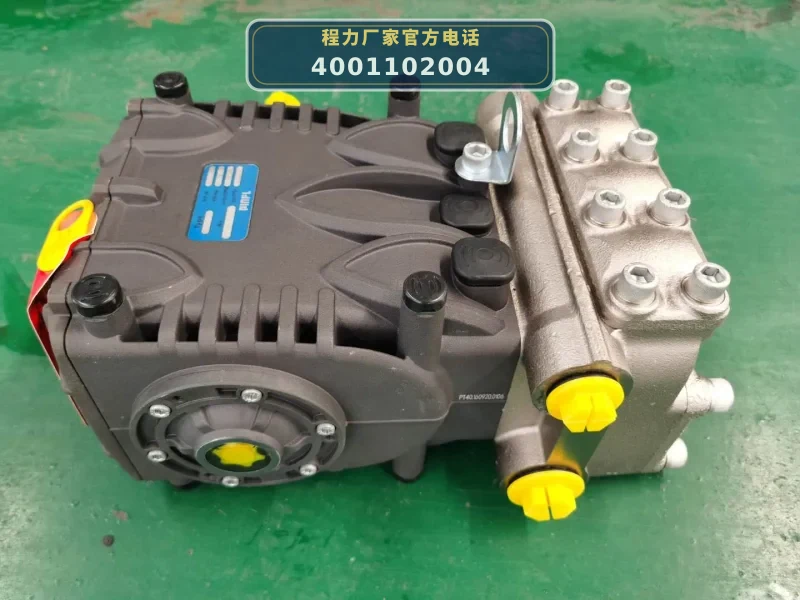

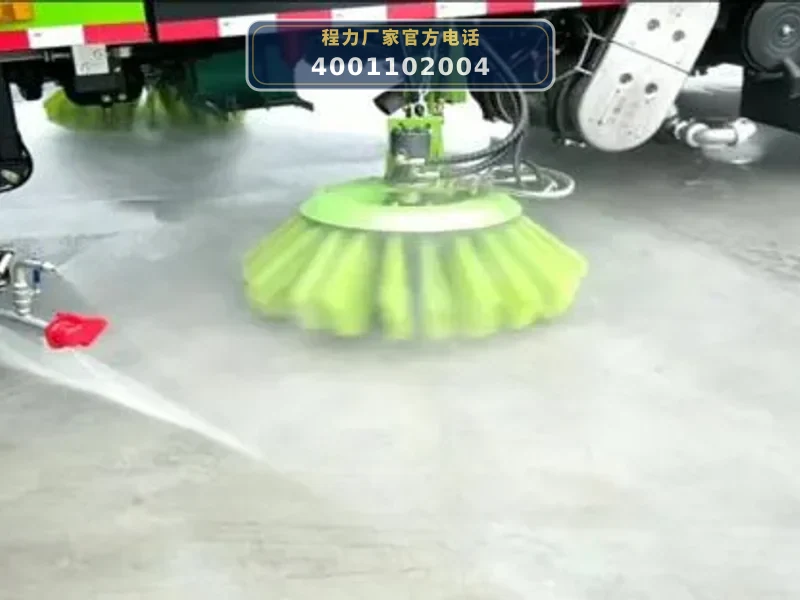

作业时，副发动机驱动液压油泵、高压水泵和风机。液压油泵驱动左、右扫盘伸缩、升降、旋转，扫盘直径850mm，转速可调，将两侧垃圾扫至吸盘前方。同时，高压水泵（德国GTM柱塞泵，系统压力10MPa，流量142L/min）将清水箱（9m³）的水加压后输送到吸盘内喷水杆和左、右喷水杆，经扇形高压喷嘴形成总宽不小于3.5m的U形水刀，冲起地面附着物。吸盘（双吸口，吸口直径180mm，吸盘宽度2400mm）利用风机产生的负压，将垃圾经风管吸入垃圾箱（7m³）贮存。

整车具备6种作业模式（全洗扫、左洗扫、右洗扫、全清扫、左清扫、右清扫），可根据路况独立控制左右扫盘。此外，还配备后喷雾降尘、低压冲洗、高压清洗（20m自动卷盘）、车前定点冲洗、自洁等功能，实现多功能一体化作业。

06 / 适用作业场景

• 城市道路日常清洗清扫：适用于城市主干道、次干道、人行道等路面的日常清洁，洗扫宽度3.5m，清洗速度3~20km/h，可高效清除路面灰尘、树叶、饮料瓶等杂物。
• 高速公路及隧道桥梁保洁：最高车速105km/h，转场快速；作业时利用高压水刀和吸盘清除路面附着物，清扫效率≥95%，适用于高速公路、隧道、桥梁等封闭道路的保洁。
• 路沿及路沿石立面洗刷：通过左、右喷杆上的路沿清洗弯管，高压水可完成路沿和路沿石立面的洗刷，解决吸尘车无法清洗路缘的短板。
• 工地及厂区干道清洗：水罐容量9m³，垃圾箱7m³，可长时间连续作业；高压冲洗和定点冲洗功能可应对工地、厂区等重污染路面的顽固污渍。

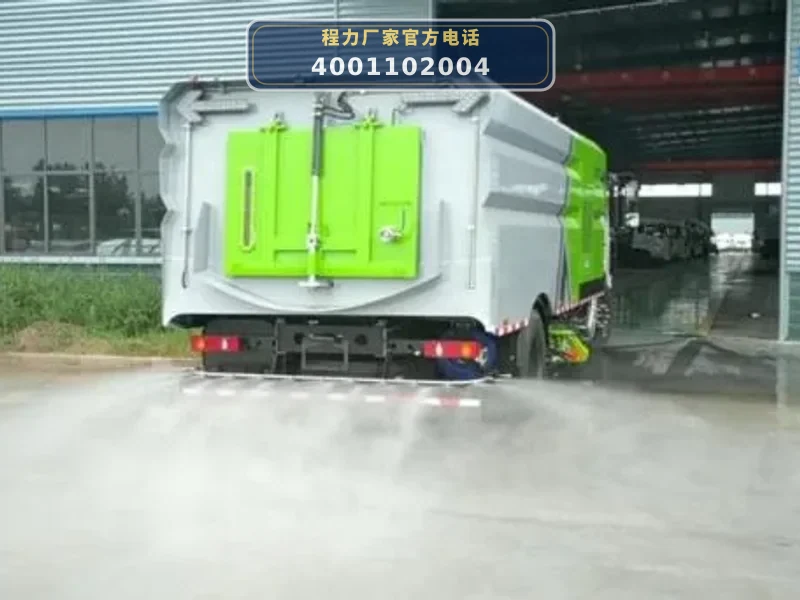

• 喷雾降尘与低压冲洗：后喷雾降尘功能可有效降低空气中粉尘浓度；低压冲洗功能由底盘取力器驱动洒水泵，适用于较干净路面的日常洒水降尘。

07 / 产品核心优势

• 1. 高效环保的洗扫一体化设计：结合扫路车与高压清洗车功能，一次作业洗扫效率达98%以上（资料数据），采用物理原理，无化学废料，后喷雾降尘减少二次污染。
• 2. 大容量水箱与垃圾箱，作业时间长：水罐额定容量9m³，垃圾箱额定容量7m³，可满足长时间连续作业需求，减少加水卸料频次。
• 3. 高配置底盘与上装，动力强劲：东风D9底盘配康明斯B6.2NS6B230发动机（169kW），副发康明斯B170（125kW）；上装采用力沃液压马达、长沙离心风机、德国GTM高压水泵，关键部件品质可靠。
• 4. 智能电控系统，操作便捷安全：PLC编程控制系统，具备一键操作、驾驶室及尾部两套操作系统、语音播报报警、右后两路监控，便于驾驶员实时观察作业状态。
• 5. 多功能作业模式，适应性强：6种作业模式（全洗扫、左洗扫、右洗扫、全清扫、左清扫、右清扫），可独立控制左右扫盘，适应不同路况；另配备路沿清洗、后喷雾、低压冲洗、自洁等功能。

08 / 操作与保养

• 1. 作业前检查：检查副发动机机油、冷却液；检查高压水泵（德国GTM柱塞泵）润滑油位及管路密封性；检查扫盘（直径850mm）磨损情况及液压马达（力沃）运转是否正常；检查吸盘（双吸口，直径180mm）弹簧悬浮机构及风管连接。
• 2. 液压系统维护：定期检查液压油箱（容量60L）油位及油温（正常60°C），更换液压油滤芯；检查齿轮泵、液压马达、液压缸、电磁阀等元件有无渗漏，系统压力保持16MPa。
• 3. 水路系统保养：清洗水滤器（滤网式），防止喷嘴堵塞；检查高压水阀（液控高压球阀，压力7MPa）及喷嘴（高压洗涤型）磨损情况；定期排放水罐底部沉积物。
• 4. 风机与电气系统检查：检查离心风机（最大风量12000m³/h）运转是否平稳，皮带张紧度；电气系统为DC24V、PLC编程控制，检查蓄电池（24V，2只12V串联）电压及接线，确保监控、报警功能正常。

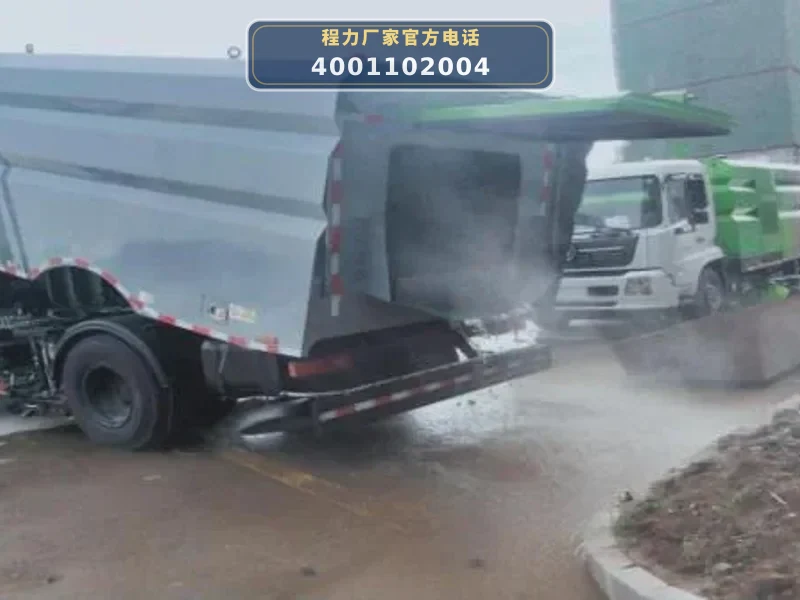

• 5. 垃圾箱与自洁装置：每次卸料后检查垃圾箱内部，利用自洁喷头冲洗残留；检查卸料门开启角度（≥50°）及密封条；定期润滑铰链。

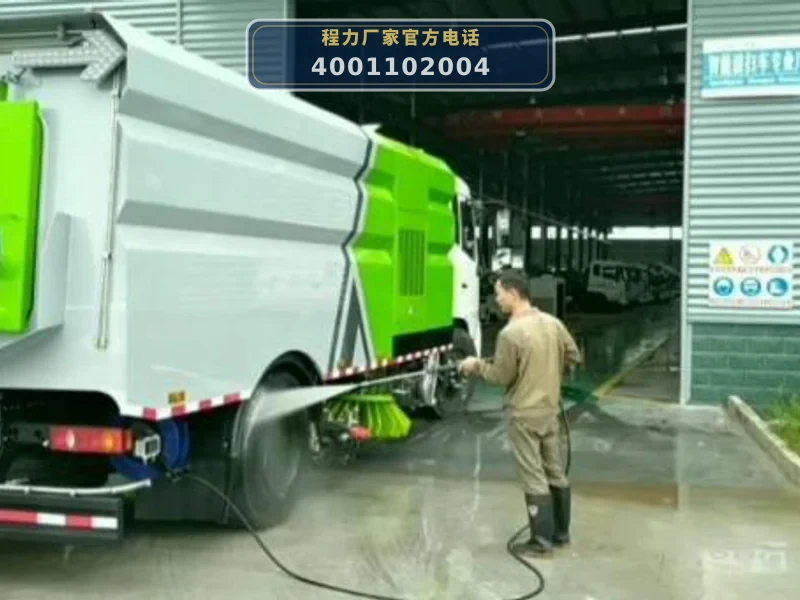

• 6. 高压清洗卷盘与低压洒水系统：检查20m自动缠绕卷盘及高压长枪是否收放顺畅；低压水系统（豪威60/90，流量60m³/h，扬程90m）检查电动隔膜泵及管路。

09 / 采购常见 FAQ
