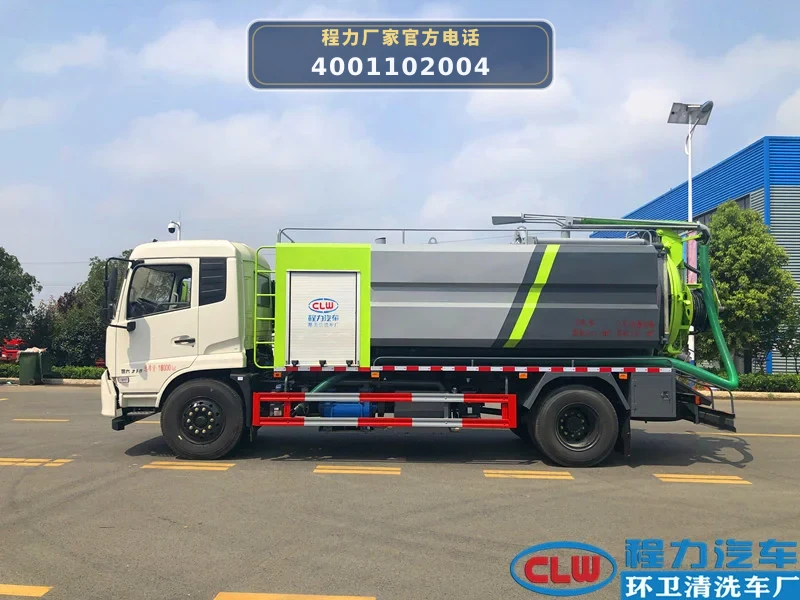

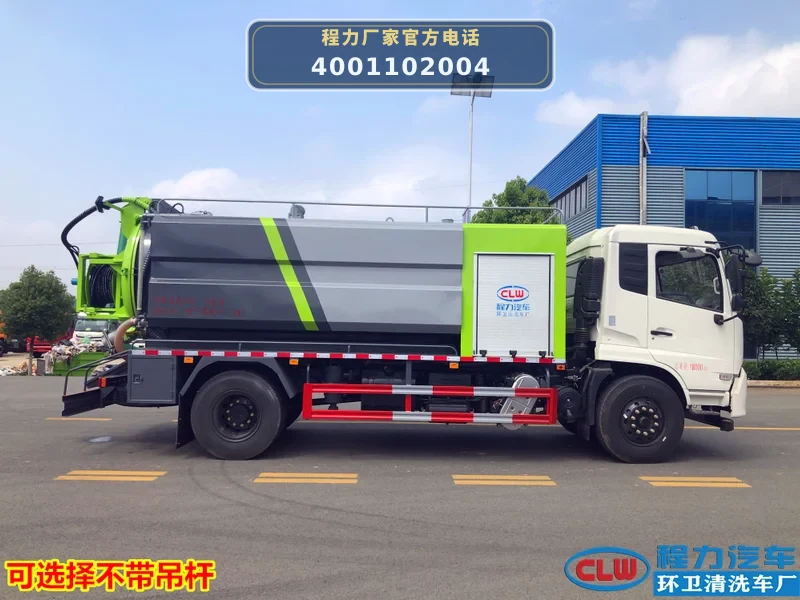

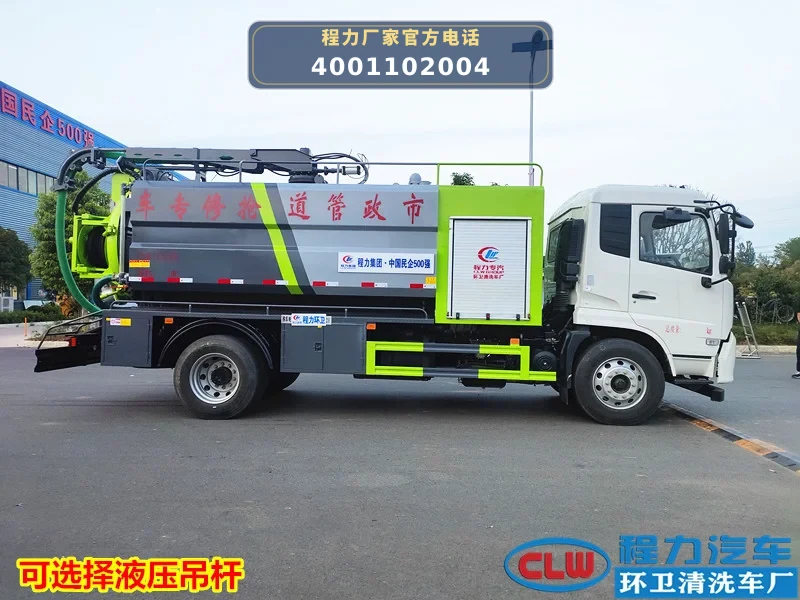

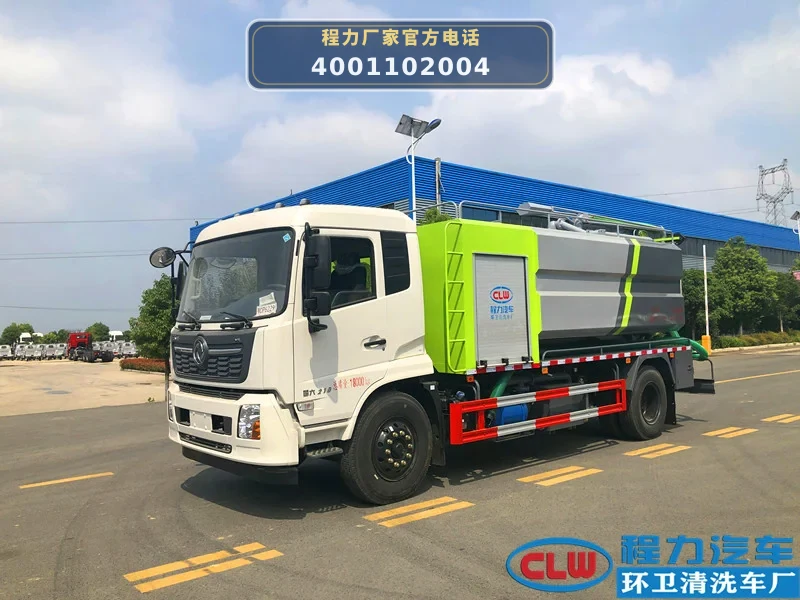

CL5186GQW6HQ型东风天锦13.75方清洗吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5186GQW6HQ型清洗吸污车以东风商用车DFH1180EX8底盘为动力平台，搭载B6.2NS6B230柴油发动机（功率169kW），通过取力器驱动两套独立作业系统：高压清洗系统和真空吸污系统。整车总质量18000kg，轴距4700mm，上装由罐体（污罐9m³、清水箱4.75m³）、泵组（高压清洗泵、真空吸污泵）、管路及阀、安全装置、卷盘及平台、控制系统等模块构成。

高压清洗作业时，发动机通过取力器驱动德国品孚215L高压泵（压力22MPa），清水从两侧清水箱（总容积4.75m³，壁厚4mm）经球阀式消防栓进水口进入泵体，加压后经高压三通阀、后高压卷盘（配60米19号高压管）输送至喷头，完成管道疏通或路面清洗。作业后可通过气吹水功能将泵和管内残留清水吹净，防止冬季冻裂。

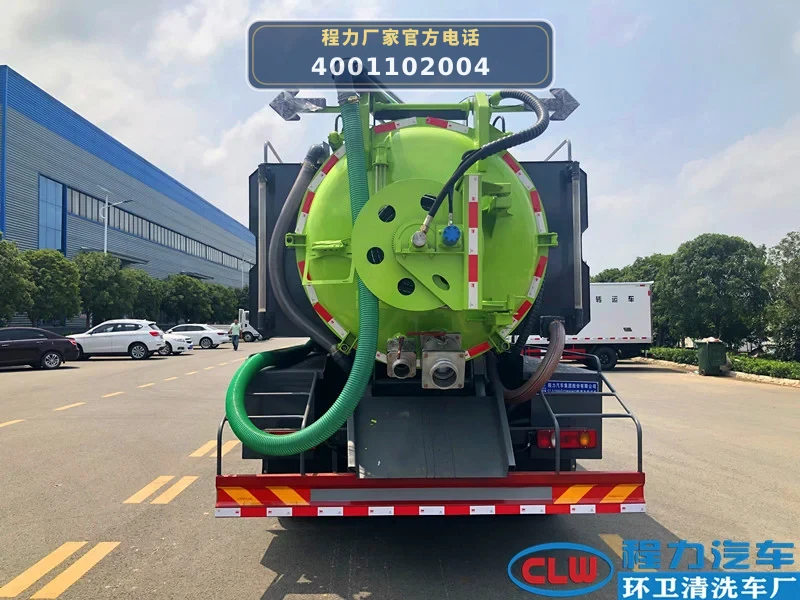

真空吸污作业时，发动机驱动山东淄博SK-15水循环真空泵，通过吸污四通阀、100mm吸污口将液态污物吸入污罐（罐体总容量7.92m³，有效容积7.55m³，壁厚6mm，前部龟背式抗压封头）。污罐顶部安装防溢阀，真空泵进气口设两道不锈钢过滤网，防止污物进入泵体。吸污完成后，通过150mm排污口（带球阀加力杆）排放污物。两罐相互独立，不能同时满载。

06 / 适用作业场景

• 市政排水管道疏通与清洗：利用高压泵（22MPa）和60米高压管，可对城市排水管道进行高压冲洗，清除管壁附着物和堵塞物，恢复管道排水能力。污罐有效容积7.55m³，可同步吸走冲洗后的污物，实现清洗吸污联合作业。
• 化粪池及污水池清理：通过真空吸污泵（SK-15水循环泵）和8米吸污管，可快速抽取化粪池、污水池中的液态污物。污罐9m³大容量减少往返排放次数，150mm排污口带球阀加力杆便于快速卸料。
• 工业废水池及沉淀池清理：适用于工厂、养殖场等场所的废水池、沉淀池清理。不锈钢过滤网可防止杂质进入真空泵，耐震压力表实时监控系统压力，保障作业安全。
• 路面清洗与降尘：利用高压清洗系统，通过喷头对路面进行冲洗，配合清水箱4.75m³容量，可进行短距离路面清洗或降尘作业。

07 / 产品核心优势

• 1. 双系统独立作业，一车多用：集高压清洗和真空吸污于一体，配备德国品孚215L高压泵（22MPa）和山东淄博SK-15水循环真空泵，两套系统独立控制，可同时或分别作业，提升作业效率。
• 2. 大容量罐体，减少往返次数：污罐有效容积7.55m³，清水罐有效容积4.12m³，总容积约13.75m³。污罐壁厚6mm，清水箱壁厚4mm，采用武钢优质钢板，罐体前部龟背式抗压封头（深度35公分），中间设防浪板，结构坚固耐用。
• 3. 高效过滤与防冻设计：高压泵前装自主研发大型过滤器（免拆洗），防止杂质进入泵体；真空泵进气口设两道不锈钢过滤网，防止污物损坏泵体。北方地区标配气吹水功能，冬季可吹净高压管和泵内残留水，防止冻裂。
• 4. 人性化操作与安全配置：操作系统集中在操作箱内，排列整齐并附操作说明；高压三通阀和吸污四通阀处安装直径100耐震压力表，精准显示压力。污罐顶部防溢阀防止污物溢出，真空泵带排水阀，泵座离地高度≥26cm，通过性好。
• 5. 公告免征购置税，环保达标：该车型已录入工信部公告（批次405），免征购置税状态为“是”，环保状态为“是”，排放符合国六标准（GB17691-2018），降低用户购车成本，满足城市作业环保要求。

08 / 操作与保养

• 1. 高压泵与真空泵检查：作业前检查德国品孚215L高压泵和山东淄博SK-15真空泵的润滑油位及密封性，启动后观察压力表是否正常（高压泵压力22MPa），听有无异响。
• 2. 罐体与管路清洁：每次作业后，打开清水箱低位排水排渣口排空积水，利用水污互通功能冲洗污罐内部，并通过不锈钢过滤网防止杂质进入真空泵。定期检查防溢阀和排污口球阀加力杆是否灵活。
• 3. 高压卷盘与喷头维护：后高压卷盘为三角式双插栓固定，使用后通过淋管器冲洗高压管表面。检查60米高压管有无磨损，组合喷头（10个）是否堵塞，及时清理或更换。
• 4. 气吹水功能操作：冬季或长期停放时，开启气吹水功能，将高压泵和高压管内残留清水吹净，防止冻裂。检查气路接头密封性，确保吹气压力正常。
• 5. 底盘与安全装置检查：定期检查底盘DFH1180EX8的轮胎（10.00R20 18PR）、ABS系统（型号3631010-C2000等）、制动系统及灯光。确保取力器、液压调杆等专用装置工作正常，防护装置（Q235A材质）无变形。

09 / 采购常见 FAQ

10 / 图片资料与展示
