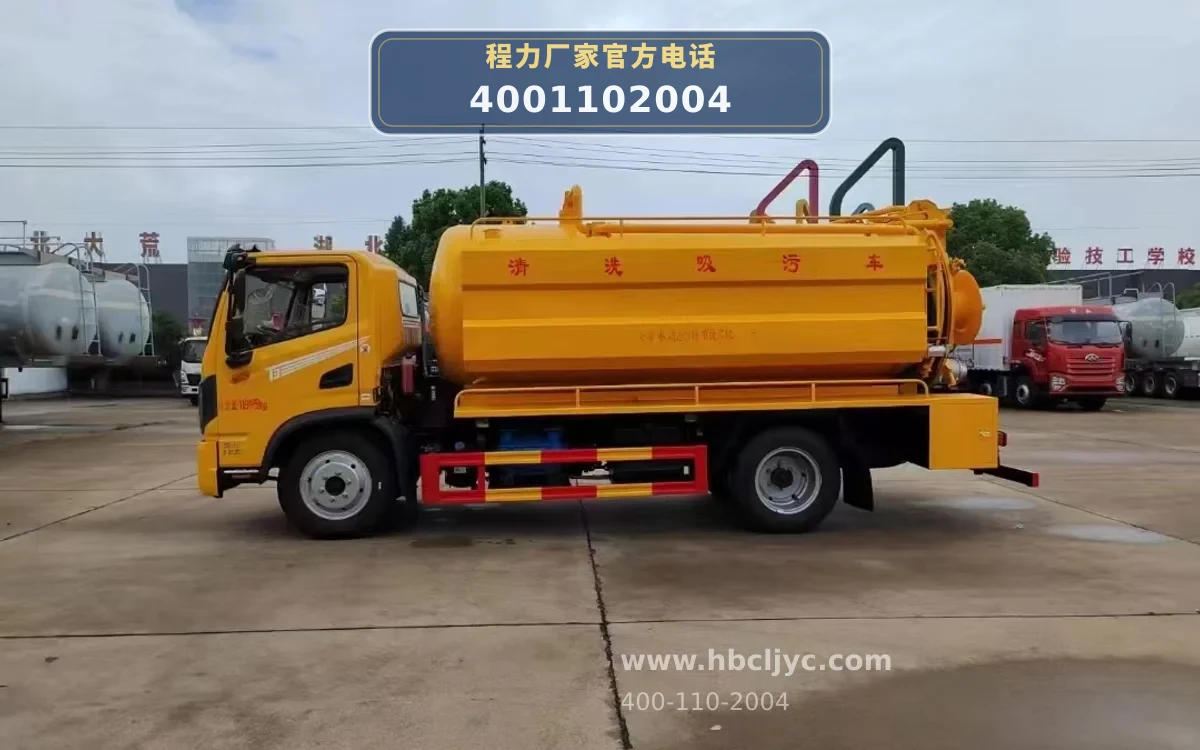

CLW5140GQWE6型华神T3清洗吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

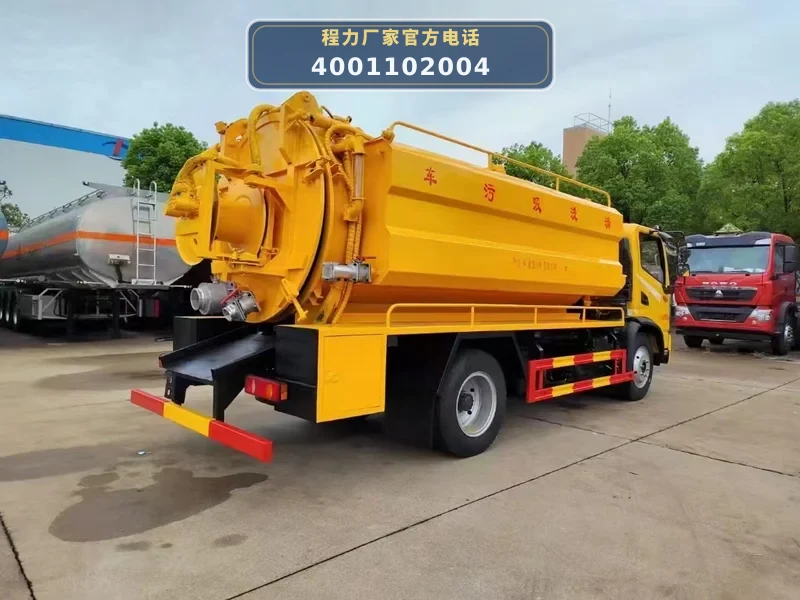

CLW5140GQWE6型清洗吸污车以东风EQ1146TL6DJ1底盘为动力平台，发动机YCY30165-60通过夹心取力器和侧取力器分别驱动高压清洗系统和真空吸污系统。整车总质量14060kg，轴距3800mm，上装由罐体（污水罐7.30m³、清水罐4.20m³）、高压系统、真空系统、排污系统及安全装置构成。

高压清洗作业时，发动机通过夹心取力器驱动柱塞式高压泵（品浮215流量，压力22MPa），将清水罐内的水加压后经60m高压管和喷头射出，用于疏通800-1000mm以内的市政管网。真空吸污作业时，发动机通过侧取力器驱动SK-12水环式真空泵（空气流量720m³/h，真空度-0.93Bar），在污水罐内形成负压，通过100mm铝合金吸污口将液态污物吸入罐内，垂直吸程≥10m，水平吸污距离50m。罐体带举升功能，可通过下置举升油缸将污水罐举升大于45°，利用150mm铝合金排污阀自流卸料。两罐独立且不能同时满载，清洗功能时用清水罐，吸污功能时用污水罐。

06 / 适用作业场景

• 市政管网疏通与清洗：适用于城市下水道、雨水管、污水管的疏通清洗，高压泵压力22MPa，可疏通直径800-1000mm的管道，配合60m高压管和多种喷头，有效清除管道内堵塞物。
• 化粪池与污水池清理：利用SK-12水环真空泵的强吸力（垂直吸程≥10m，水平距离50m），可快速抽吸化粪池、隔油池、污水井中的液态污物，污水罐容积7.30m³，单次作业容量大。
• 道路与广场冲洗：清水罐容积4.20m³，可通过高压喷枪或卷盘喷头对路面、广场、停车场等进行冲洗作业，适用于环卫保洁和应急清洗。
• 工业废水与污泥转运：罐体采用Q235碳钢（污水罐厚6mm，清水罐厚4mm），耐腐蚀，可用于工厂、养殖场等场所的废水、污泥收集和短途转运，罐体可举升卸料。

07 / 产品核心优势

• 1. 双系统独立作业，一车多用：同时配备高压清洗和真空吸污两套系统，可独立或协同作业，满足疏通、清洗、吸污多种需求，提高车辆利用率。
• 2. 大容积罐体，作业效率高：污水罐总容量7.30m³，清水罐总容量4.20m³，均采用Q235碳钢，罐体带举升功能，卸料方便，减少往返次数。

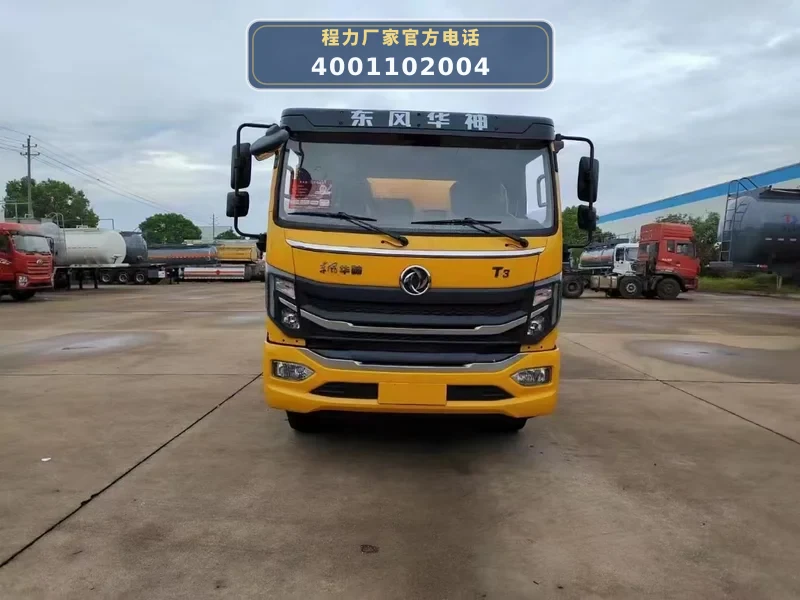

• 3. 强劲动力与可靠底盘：搭载玉柴YCY30165-60发动机（121kW），东风华神T3底盘，轴距3800mm，8.25R20钢丝胎，承载能力强，适应复杂路况。
• 4. 高效真空与高压系统：SK-12水环真空泵流量720m³/h，真空度-0.93Bar，垂直吸程≥10m；高压泵压力22MPa，流量215L/min，可疏通800-1000mm管道。
• 5. 人性化操作与安全保护：后挂式液压清洗卷盘可160°旋转，液压控制收放管；罐体顶部带气动切断防溢阀，防止污水溢出；清水罐和污水罐均配备双重过滤系统，保护泵体。

08 / 操作与保养

• 1. 作业前检查：检查底盘油、水、电及轮胎气压；确认高压泵、真空泵润滑油位；检查高压管、吸污管连接是否牢固，喷头是否堵塞；检查罐体防溢阀、排污阀启闭正常。
• 2. 高压清洗操作：启动发动机，结合夹心取力器，将高压泵转速调至额定值；打开清水罐出水阀，缓慢升压至工作压力（22MPa）；操作液压卷盘将高压管放入管道，前后移动进行疏通；作业后先泄压再关闭取力器。
• 3. 真空吸污操作：结合侧取力器，启动SK-12真空泵；打开吸污口球阀，将吸污管放入污物中；观察真空表，当真空度达到-0.93Bar时开始吸污；注意防溢阀动作，防止污水进入真空泵；吸污完成后关闭取力器，打开排污阀卸料。
• 4. 罐体举升卸料：确认车辆停稳，取力器分离；操作液压举升手柄，将污水罐举升大于45°，打开后盖或排污阀卸料；卸料后缓慢放下罐体，锁紧后盖。
• 5. 日常保养：每日作业后清洗高压泵滤网、真空泵气水分离器；检查各管路接头密封性；定期更换真空泵润滑油、高压泵柱塞密封件；冬季需排空清水罐及管路积水，防止冻裂。
