CL5040GXWBEV型蓝牌纯电动吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5040GXWBEV型纯电动吸污车以程力自研CL1041JBEV纯电动底盘为动力平台，搭载磷酸铁锂电池（电量57.6kWh）和永磁同步电机（额定功率55kW，峰值功率110kW）。整车总质量4495kg，轴距2800mm，罐体有效容积1.68m³。作业时，底盘动力电池为整车提供能源，上装专用电机（额定功率10kW，峰值功率15kW）驱动杭州威龙50QZXDH-45/7000型单级旋片油封真空泵。

真空泵工作原理：电机驱动偏心转子旋转，旋片在离心力作用下紧贴泵内壁滑动，吸气工作室容积逐渐增大，吸入气体；转子继续旋转，气体被隔离、压缩，当压力超过排气口压力时排出泵外。如此反复循环，将罐体内部空气抽出形成真空。当罐内真空度达到设定值（最大真空度-0.093MPa）时，外部污水、污泥等在大气压强作用下通过DN100吸污管进入罐体，实现吸污功能。罐体内部设有防波机构，减轻液体冲击。

排污时，可通过液压驱动后盖门（开启角度50°）或罐体自流式结构进行排污。控制系统采用CAN总线控制，硅胶面板实现电机调速、尾门开闭等操作，并配备满罐声光报警装置和泄压安全阀（正压、负压），保障作业安全。

06 / 适用作业场景

• 下水道污浊物吸除：利用真空泵产生负压，通过吸污管伸入下水道井口，快速吸除淤泥、污水等污浊物，适用于城市排水管网维护。
• 化粪池清理：罐体有效容积1.68m³，可一次性清理小型化粪池，配备DN100吸污管和排污口，作业效率高。
• 河道、池塘淤泥清理：整车外形尺寸5750×1850×2035mm，轴距2800mm，机动灵活，可进入狭窄街道或河岸作业，吸除淤泥。
• 工业废水收集转运：罐体材质为优质碳钢（板厚4mm），内壁采用进口环保防腐漆处理，耐腐蚀，适用于弱酸弱碱性工业废水收集。
• 应急排涝：真空泵抽气速率45L/s，最大真空时间90s，抽满罐时间240s，可快速抽排低洼区域积水。

07 / 产品核心优势

• 1. 自研纯电动专用底盘，一体化设计：底盘型号CL1041JBEV由程力自主研发，与上装融合设计，预留装配空间和接口，不破坏底盘结构及防腐性能。整车CAE分析优化，轻量化设计，罐体容积更大。
• 2. 高效真空泵系统，作业能力强：采用杭州威龙50QZXDH-45/7000型单级旋片油封泵，抽气速率45L/s，最大真空度-0.093MPa，抽满罐时间仅240s，可在大气压下直接启动，使用寿命长。
• 3. 高安全三电系统，IP68防护：磷酸铁锂电池全生命周期IP68防护，高强度铝合金箱体+RTM工艺箱盖，不起火。驱动电机防护等级IP68，具备过温、过载、短路等即时停机保护。电控符合IP68标准，EMC性能优良。

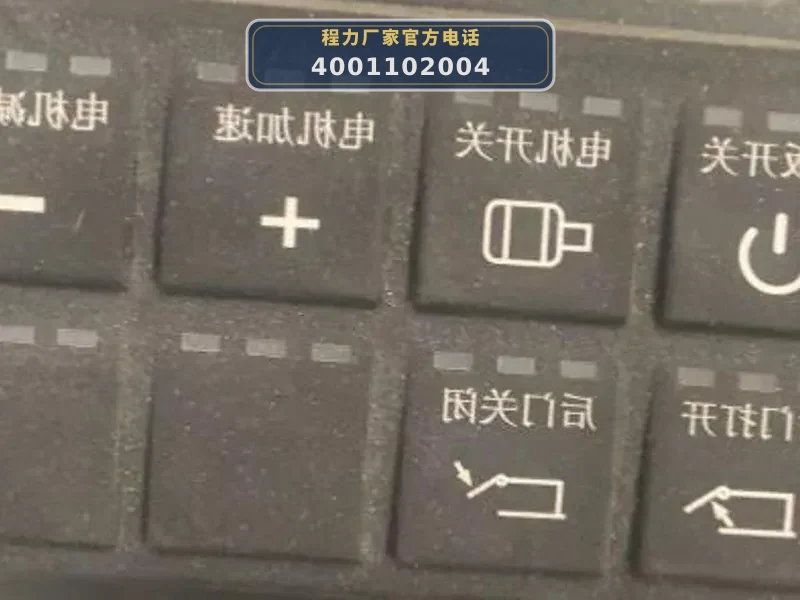

• 4. 操作便捷，智能化控制：硅胶面板操控，集成电机调速、尾门开闭等功能；CAN总线控制系统，可实时调整电机转速；配备满罐声光报警、泄压安全阀（正压、负压），防止误操作。
• 5. 防腐罐体，经久耐用：罐体采用优质高强度碳钢（板厚4mm），国际标准电泳工艺+进口环保防腐漆+高温烤漆，形成致密防腐膜，内壁耐腐蚀，延长使用寿命。

08 / 操作与保养

• 1. 真空泵及管路检查：作业前检查杭州威龙50QZXDH-45/7000真空泵润滑油位，确保油质清洁；检查吸污管（DN100）及阴阳接头密封性，球阀垫片（DN100）是否完好。
• 2. 液压系统维护：检查液压油型号（夏季L-HM46，冬季L-HM32），油位应在标尺范围内；油泵排量25ml/r，系统工作压力16MPa，定期更换滤芯。
• 3. 罐体及后盖门保养：每次作业后清洗罐体内壁，防止污物腐蚀；检查后盖门液压缸及密封条，后盖门开启角度50°，确保关闭严密。
• 4. 电气系统检查：检查上装驱动电机（额定功率10kW）及控制器散热情况，确保风冷系统正常；检查硅胶面板各开关功能，满罐报警装置灵敏度。
• 5. 底盘及安全装置：检查轮胎气压（185R15LT 8PR），ABS系统（型号CM0953YL）指示灯正常；检查泄压安全阀（正压、负压）功能，防止罐体吸扁。
