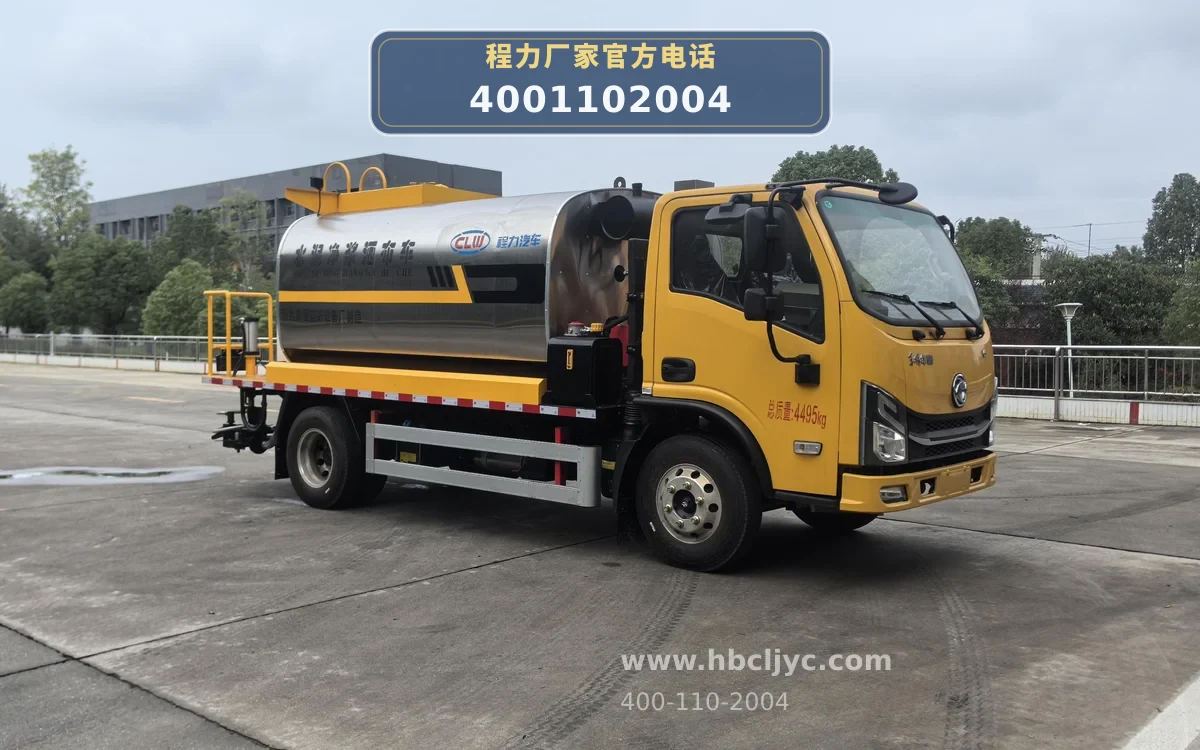

CL5040TJS6ALS型东风华神5.5方蓝牌沥青洒布车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

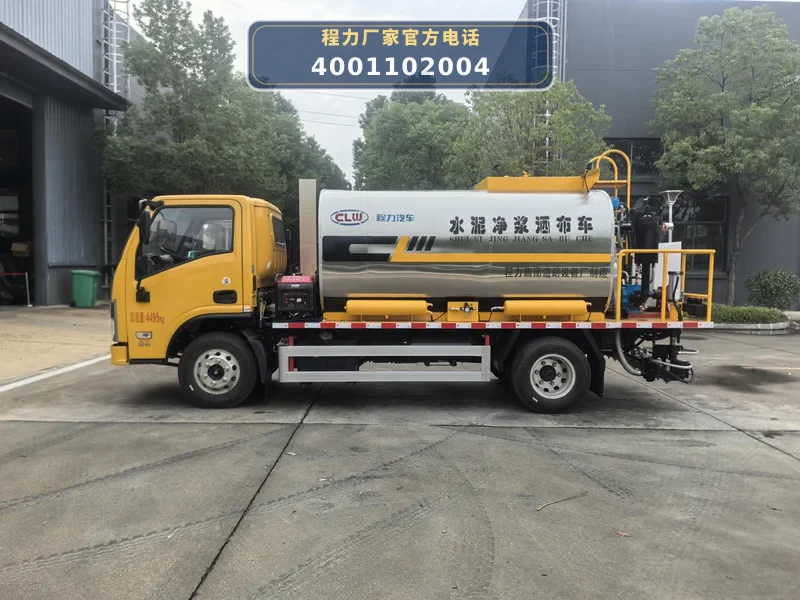

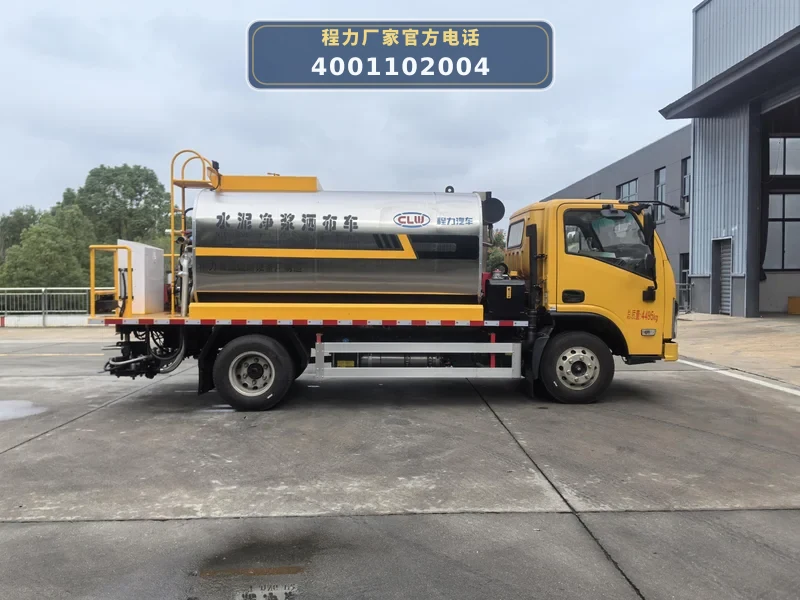

CL5040TJS6ALS型沥青洒布车以东风华神EQ1040GL6DJ底盘为动力平台，发动机型号Q23A-142E60（全柴142马力），通过取力器驱动液压系统及沥青泵。整车总质量4495kg，轴距3300mm，罐体容积5500L，可装载乳化沥青、热沥青等介质。

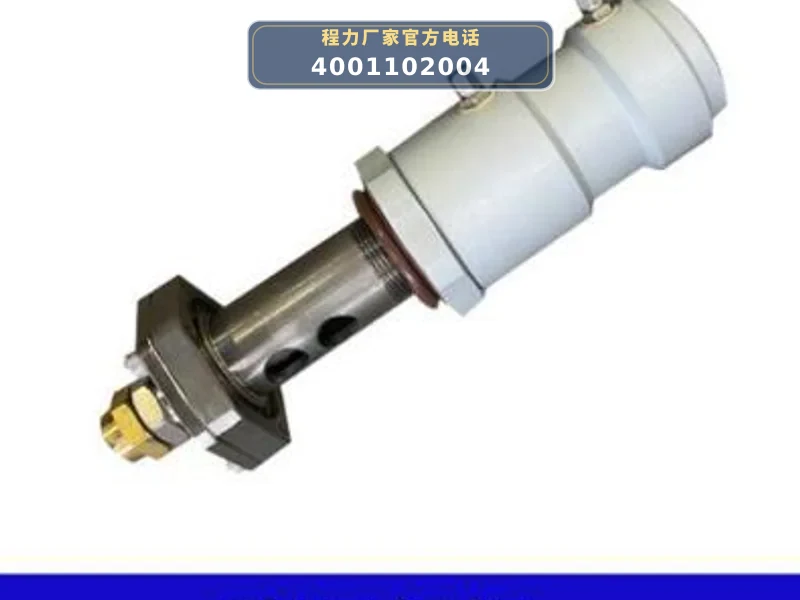

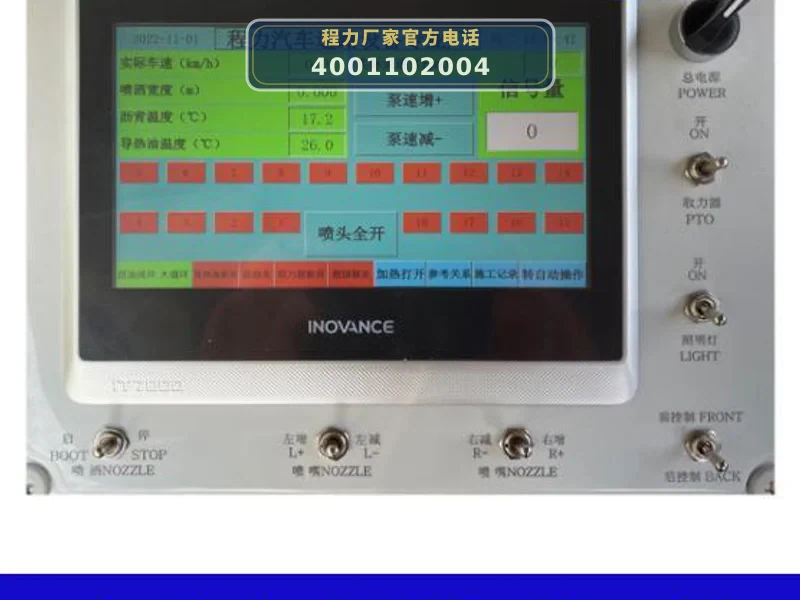

作业时，驾驶员在驾驶室内通过PLC控制系统设定洒布量（0.2-3.0L/㎡，误差±2%）和洒布宽度（≤3.6m），控制气动蝶阀和比例阀，使沥青泵（RCB18，流量18m³/h）从罐体内抽取沥青，经导热油加热保温后，通过18个气动沥青喷嘴（一控一）均匀喷洒至路面。喷洒杆采用三段折叠式结构，可左右展开以扩大洒布范围并避开障碍物。尾部备用操作平台也可完成喷洒控制。

加热系统采用柴油燃烧器（G10）加热导热油，通过导热油循环升温，温度达到设定值后自动关闭。清洗系统支持气动清洗或柴油清洗，确保管路通畅。

06 / 适用作业场景

• 高等级公路沥青路面透层洒布：适用于高速公路、国省干道沥青路面底层的透层油洒布，罐体容积5500L，单次作业面积大，减少补料频次。
• 防水层与粘结层施工：用于桥面、隧道等防水层及沥青层间粘结层的乳化沥青或热沥青洒布，洒布量0.2-3.0L/㎡可调，精度±2%，确保层间结合质量。
• 市政道路养护与维修：适用于城市道路、县乡道路的沥青路面养护，蓝牌C照可驾驶，机动灵活，适合狭窄路段作业。
• 机场跑道与停车场沥青施工：三段折叠式喷洒杆可适应不同宽度要求，最大洒布宽度3.6m，适合机场跑道、大型停车场等大面积沥青洒布。

07 / 产品核心优势

• 1. 精准洒布，一控一喷嘴：采用PLC控制系统，18个气动沥青喷嘴一对一独立控制，洒布量0.2-3.0L/㎡可调，误差±2%，洒布宽度≤3.6m，确保均匀度。

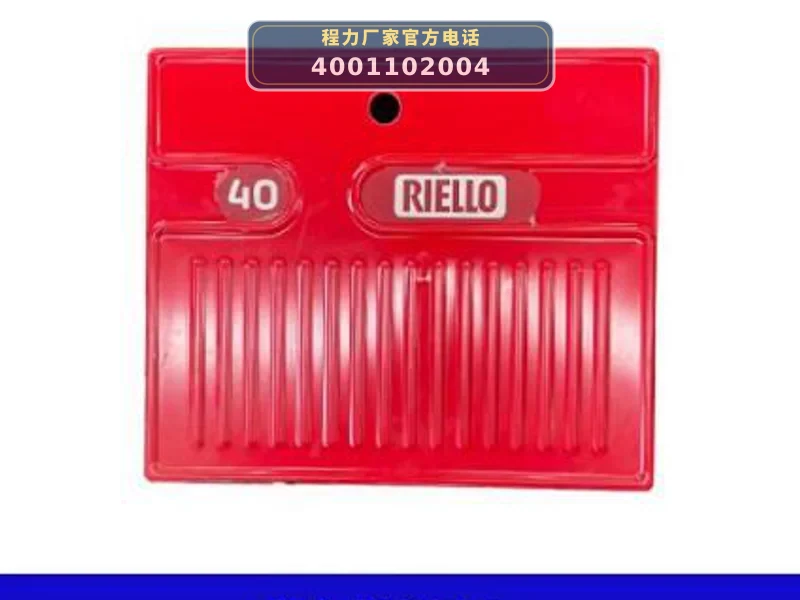

• 2. 高效加热与保温系统：配备意大利利雅路柴油燃烧器（G10）和导热油循环加热系统，罐体采用Q235优质碳钢+岩棉保温层+不锈钢外皮，温度自动控制，减少热量损失。

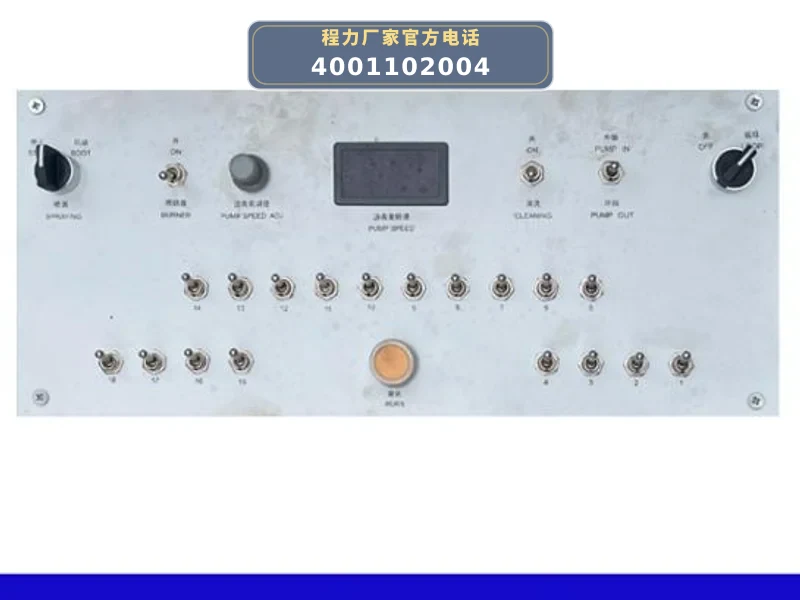

• 3. 双操作模式，便捷安全：驾驶室内完成主要控制（含速度传感器GTS211B-N016），尾部备用操作平台也可独立操作，方便单人作业。

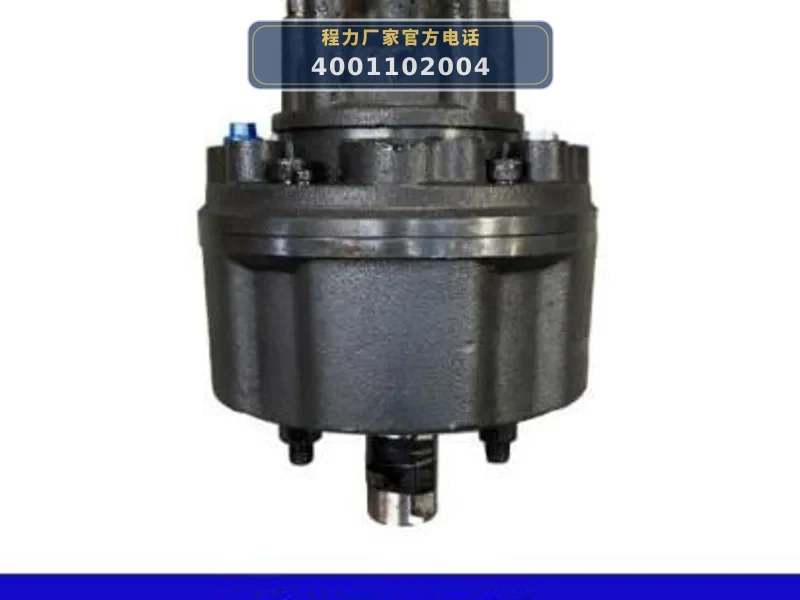

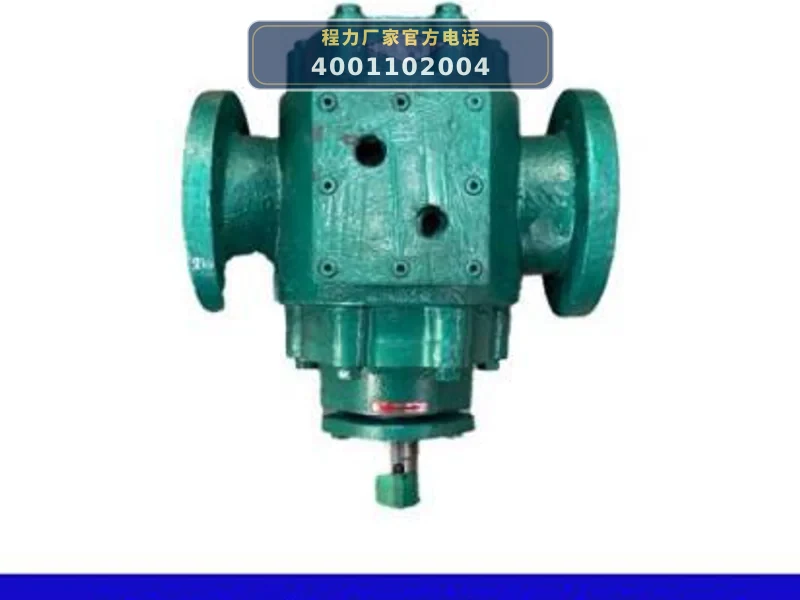

• 4. 高粘度沥青泵自吸功能：采用国际先进高粘度沥青泵（RCB18，流量18m³/h），可将外部沥青泵入罐内（自吸），也可将罐内沥青泵出，减少辅助设备。
• 5. 三段折叠喷洒杆，灵活避障：喷洒杆三段折叠式结构，可左右展开扩大洒布范围，同时有效避开道路障碍物（如灯杆、标志牌），适应复杂工况。

08 / 操作与保养

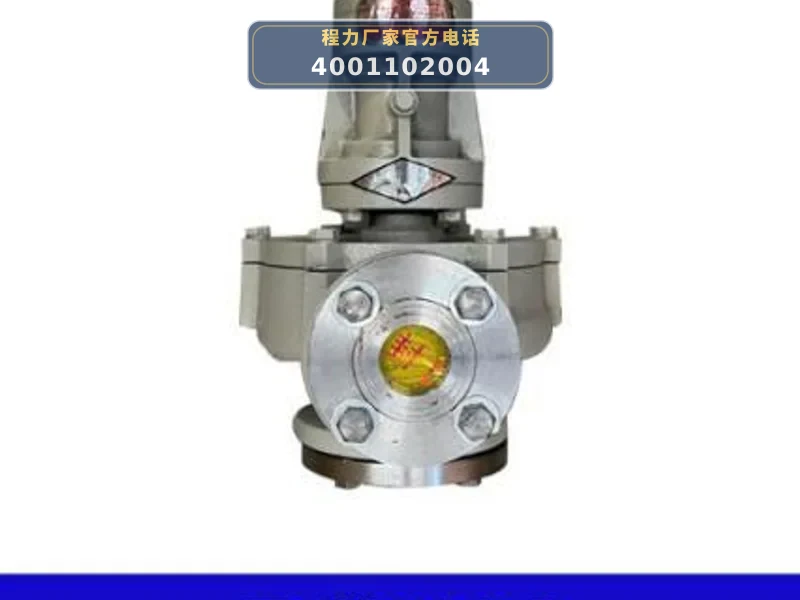

• 1. 作业前检查：检查沥青泵RCB18、气动蝶阀CLD6H3-16C、比例阀CL-BLTS120.00、导热油泵RY40-25-160等关键部件是否正常；确认罐体保温层完好，导热油液位充足；检查喷嘴是否堵塞，气动管路密封性。
• 2. 加热系统操作：启动燃烧器G10加热导热油，通过温度传感器WZP-230监控油温，达到设定值后自动关闭；作业中保持导热油循环，防止沥青凝固。
• 3. 喷洒作业操作：在驾驶室通过PLC设定洒布量和洒布宽度，打开气动蝶阀，启动沥青泵；根据车速传感器GTS211B-N016信号自动调节喷洒量；注意观察喷嘴雾化效果，及时调整。
• 4. 清洗与保养：作业结束后，使用气动清洗或柴油清洗系统清洗管路、喷嘴及沥青泵；清洗后检查滤网（定制过滤网）是否清洁；长期停放时，罐内应排空并清洗。
• 5. 定期维护：每500小时更换导热油，检查沥青泵密封件；每1000小时检查燃烧器喷嘴及点火电极；定期润滑气动蝶阀和比例阀活动部件；检查液压系统油位及管路渗漏。

09 / 采购常见 FAQ
