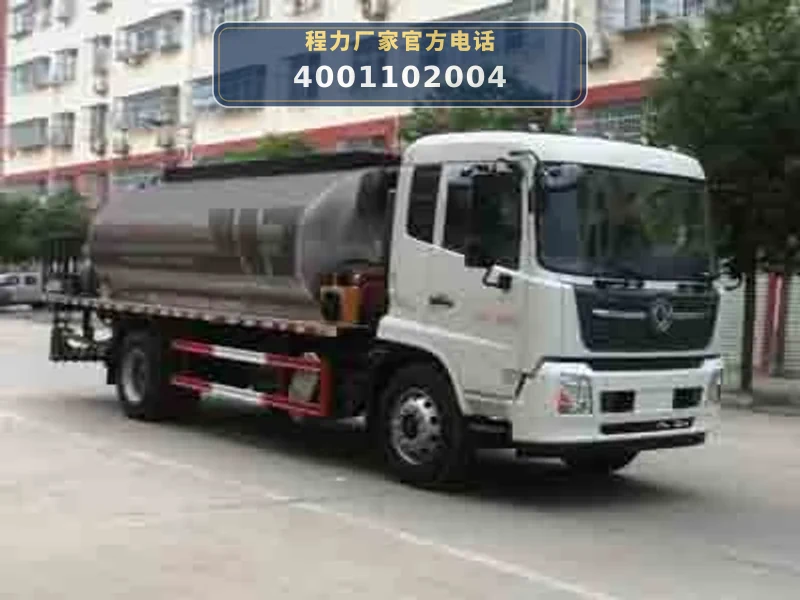

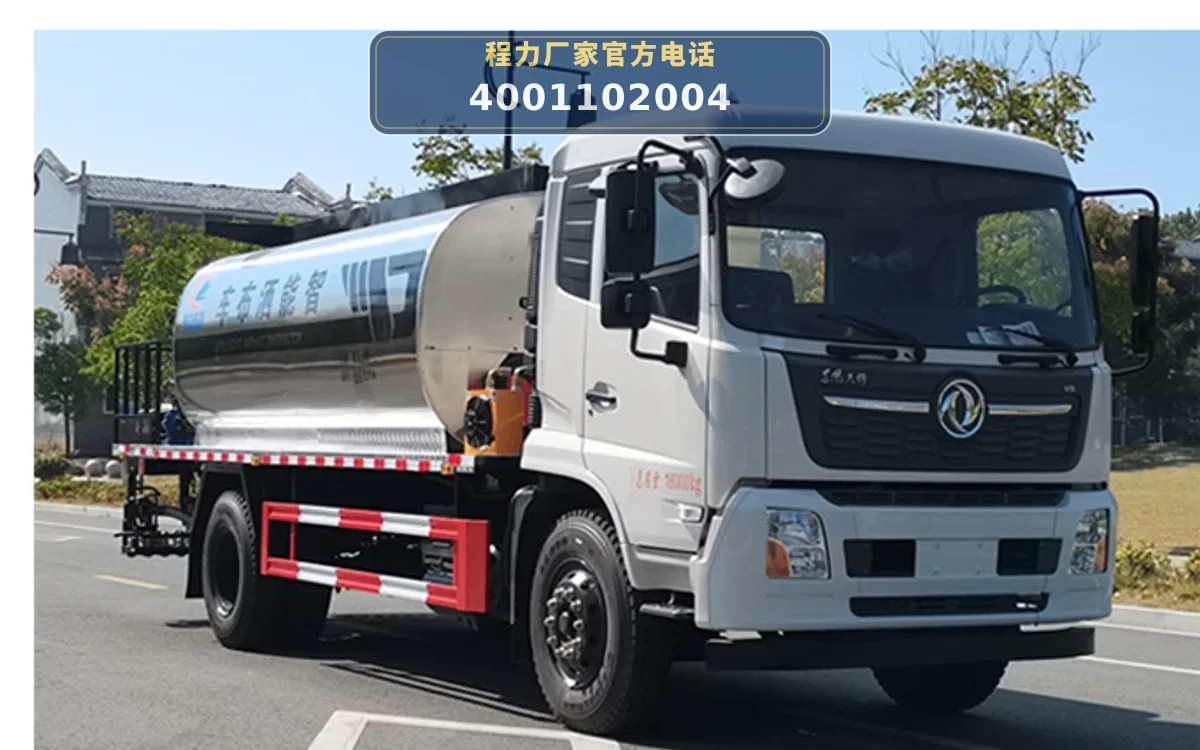

CLW5180GLQD6型东风天锦沥青洒布车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5180GLQD6型沥青洒布车以东风天锦DFH1180EX8底盘为动力平台，发动机通过取力器将动力传递给沥青泵和喷洒系统。作业时，发动机驱动液压泵或机械传动装置，带动沥青泵从罐体内抽取沥青，经管路输送至后部的洒布机构，通过喷头均匀喷洒在路面上。

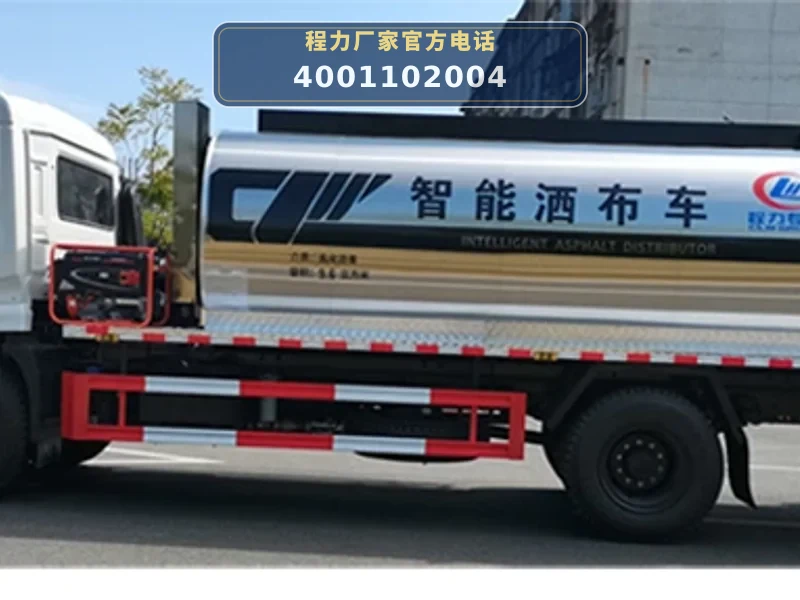

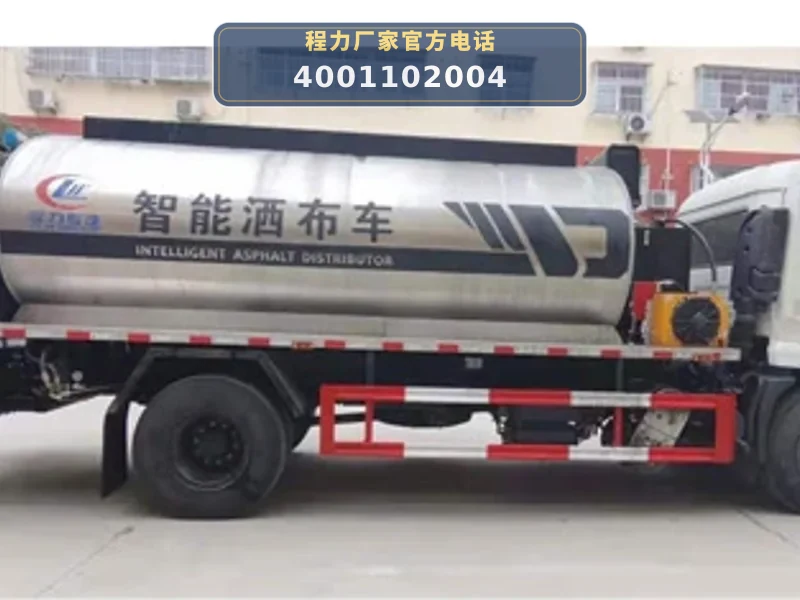

罐体总容量为9.6立方米，有效容积为9.17立方米，椭圆罐体外形尺寸（长/长轴/短轴）为4450/2400/1620mm，矩圆罐体尺寸为4350/2340/1620mm，罐体保温层厚度为100mm，可减少沥青温度下降。喷洒系统由洒布机构、喷头、控制阀等组成，操作人员可在驾驶室内或车侧控制喷洒宽度和流量，实现均匀洒布。

整车总质量18000kg，额定载质量8318kg（对应轴距3800mm）或8253kg（对应轴距3950mm），整备质量9552kg。作业时，沥青从罐体经管路流向洒布机构，多余或残留沥青可通过回油管路回收，保持系统清洁。

06 / 适用作业场景

• 高等级公路沥青路面洒布：该车公告用途为修筑高等级公路沥青路面洒布作业，罐体总容量9.6立方米，有效容积9.17立方米，适合在高速公路、国省道等路段的沥青透层、粘层、封层施工中均匀洒布沥青。
• 道路养护与维修：在道路养护场景中，该车可利用后部洒布机构对路面裂缝、坑槽修补区域喷洒沥青粘结层，配合碎石封层等工艺，提升路面修复质量。
• 新建路面基层与面层施工：在新建道路施工中，该车可用于基层或面层施工前的沥青洒布，确保层间粘结牢固。整车长度覆盖7670mm至9900mm，轴距3800mm至5800mm，适应不同施工场地。
• 桥面及隧道铺装：桥面、隧道等特殊路段铺装时，需要精确控制沥青洒布量。该车洒布机构可调节，满足不同工况需求，且罐体保温层厚度100mm，有利于保持沥青温度。

07 / 产品核心优势

• 大容量罐体，有效容积9.17立方米：罐体总容量9.6立方米，有效容积9.17立方米，椭圆罐体尺寸4450×2400×1620mm，矩圆罐体尺寸4350×2340×1620mm，减少施工中频繁补料，提高作业效率。
• 保温层厚度100mm，利于沥青保温：罐体保温层厚度100mm，可减缓沥青温度下降，支持洒布温度，提升施工质量。
• 多种轴距可选，适应不同工况：轴距覆盖3800mm至5800mm，整车长度7670mm至9900mm，可根据施工场地和道路条件选择合适配置，提升通过性和适应性。
• 动力选择丰富，满足不同动力需求：可选装D4.5NS6B190、D6.7NS6B230、B6.2NS6B210等发动机，功率覆盖136kW至191kW，满足不同载重和作业工况的动力需求。

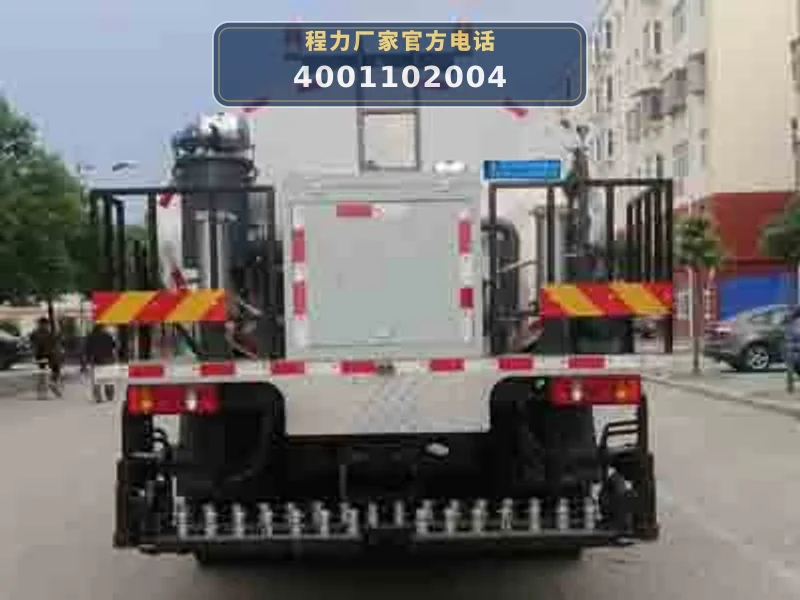

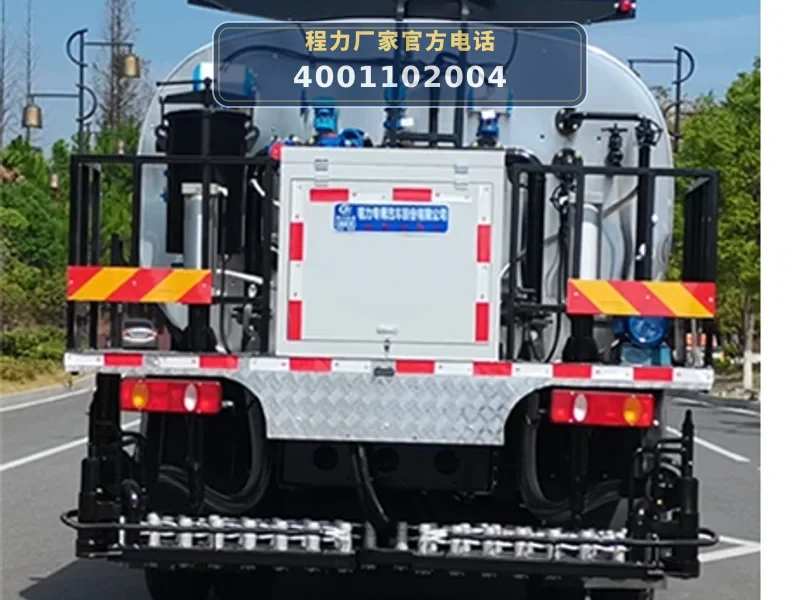

• 后部专用洒布机构，离地高460mm：后部为专用装置洒布机构，离地高460mm，适应路面作业，且可扩展后部喷头装置，提升洒布均匀性。

08 / 操作与保养

• 作业前检查罐体与保温层：检查罐体有无变形、焊缝开裂，保温层是否完好，确保罐体总容量9.6立方米、有效容积9.17立方米的容积性能正常。
• 检查沥青泵与管路：作业前检查沥青泵运转是否正常，管路有无堵塞或渗漏，各阀门开关灵活，确保沥青输送顺畅。
• 检查洒布机构与喷头：检查后部洒布机构、喷头是否堵塞或磨损，扩展喷头装置是否安装牢固，调整喷洒角度和流量，支持洒布均匀。
• 定期清理罐体与管路：作业结束后，及时清理罐内残留沥青，用柴油或专用清洗剂清洗管路和喷头，防止沥青凝固堵塞。
• 检查液压或传动系统：检查取力器、液压泵或传动皮带等部件，确保动力传递正常，各连接件紧固无松动。
