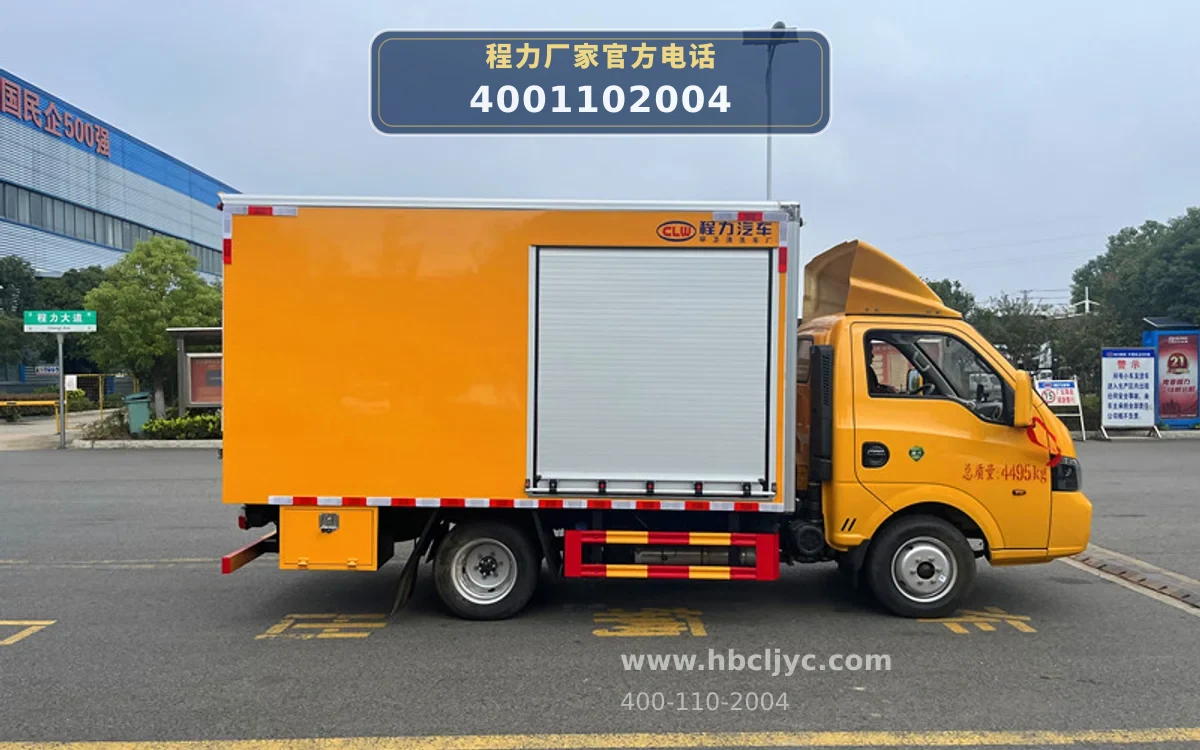

CL5040XJX6AHQ型东风途逸光固化修复车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

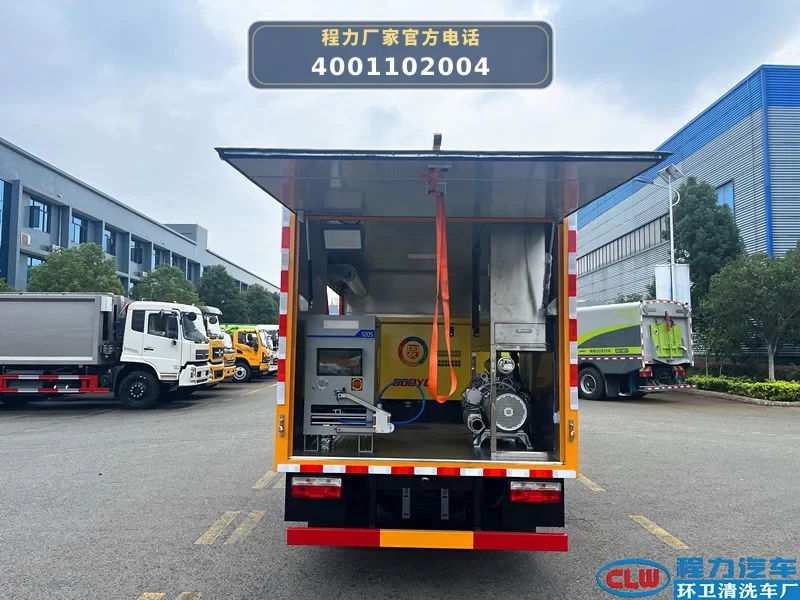

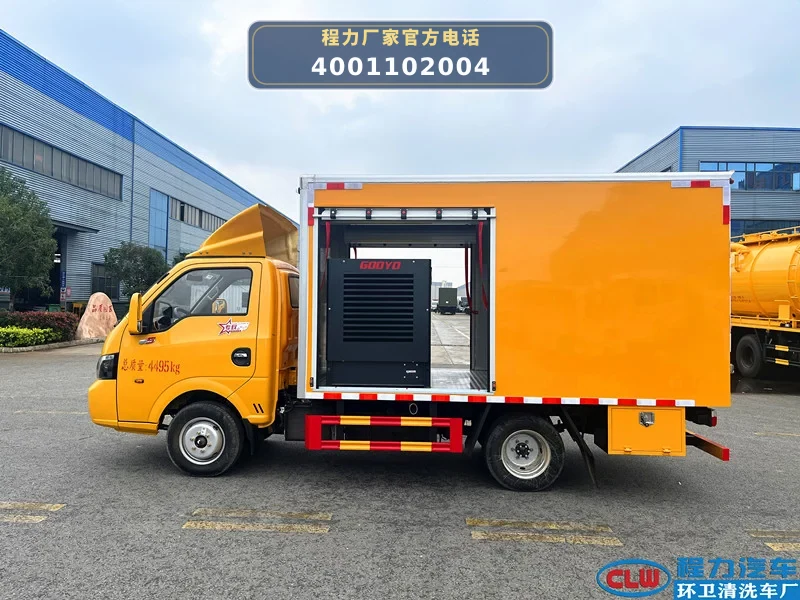

CL5040XJX6AHQ型检修车以东风途逸EQ1045SJ16DC底盘为动力平台，搭载全柴Q23A-95E60发动机（功率70kW），总质量4495kg，轴距2800mm。作业时，车辆停稳后，由厢体内置的30kW柴油发电机组（无锡固友GDE45LS3-MS）为全车设备供电，驱动紫外光固化主机（Phoenix-120S）及旋涡环气泵（2NB，18.5kW，流量530m³/h）等执行机构。

紫外光固化修复流程：首先将预浸润紫外光固化树脂的玻璃纤维软管通过井口滑轮、下料滚筒等辅助工具拖入待修复管道内，并利用绑带、扎头固定软管两端。然后通过拖灯绳将小灯链（6×1000W汞灯，适用DN150-800mm）或电动伸缩灯链（6×1000W，适用DN600-1200mm）送入软管内，灯链内置耐高温摄像头和温度传感器。光固化主机通过线缆（长120m，TPU材质）控制灯链以0.1-3m/min速度匀速移动，同时紫外光照射使树脂固化，在原有破损管道内形成高强度的玻璃纤维内衬层。固化过程中，旋涡环气泵提供正压（102kPa）或负压（70kPa）辅助软管贴壁，变频器调节风机转速，确保固化质量。固化完成后，回收灯链及辅助工具，完成单段管道修复（每段最长40m，固化时间20-50min）。

06 / 适用作业场景

• 城市排水管道非开挖修复：适用于城市地下排水管道（DN150-1200mm）的紫外光固化修复，无需开挖路面，仅利用检查井即可完成整体修复，施工面积小，不影响交通。
• 老旧管网结构性修复：针对已破损、错位、脱节、渗漏的混凝土或塑料管道，通过内衬高强玻璃纤维层恢复管道结构强度，耐腐蚀、耐磨，使用寿命可达50年。
• 应急抢修与快速恢复：在管道突发破裂、渗漏等紧急情况下，可快速到场作业，固化一段40米管道仅需20-50分钟，减少停水时间，降低社会影响。
• 工业园区及市政管网维护：适用于化工、市政等行业的管道维护，内衬层光滑不附着垃圾，提高输送能力，且施工无垃圾产生，环保高效。

07 / 产品核心优势

• 1. 高效紫外光固化系统：配备Phoenix-120S紫外光固化主机，支持小灯链（6×1000W，适用DN150-800mm）和电动伸缩灯链（6×1000W，适用DN600-1200mm），灯链功率无级可调（400-1000W），收放线速度0.1-3m/min，固化40米管道仅需20-50分钟。
• 2. 大功率独立动力系统：搭载30kW无锡固友柴油发电机组，为光固化主机、旋涡环气泵（18.5kW，流量530m³/h）等设备提供独立电源，不依赖外接电源，适应野外作业。
• 3. 全密封复合厢体设计：厢体采用复合板材（不锈钢、XPS、碳钢等），全密封防水隔热，内部不锈钢花纹板，满足光固化设备环境要求，并可定制外观喷涂。
• 4. 智能控制与数据记录：光固化主机配备12.1寸无线控制终端（Android 13），可实时显示灯管电流、各灯功率、内衬压力、温度、移动速度等参数，并支持视频录制、工程数据日志存储，便于质量追溯。
• 5. 公告免征购置税，合规上牌：该车已纳入工信部公告（批次407），免征车辆购置税（公告库标记为是），环保达标国六排放，整车合法合规，无套牌风险。

08 / 操作与保养

• 1. 作业前检查：检查柴油发电机组（无锡固友GDE45LS3-MS）燃油、机油、冷却液液位，启动后确认输出电压稳定（380V/50Hz）。检查旋涡环气泵（2NB）油位及管路连接，确认正压/负压切换正常。
• 2. 光固化主机操作：连接Phoenix-120S主机电源及灯链线缆，通过无线控制终端设置收放线速度（0.1-3m/min）、灯链功率（400-1000W）。作业中监控温度传感器（精度±1℃）和摄像头画面，确保固化均匀。
• 3. 灯链与辅助工具维护：每次使用后清洁小灯链（6×1000W汞灯）及电动伸缩灯链的石英玻璃管，检查灯管寿命（约1000小时），及时更换。检查井口滑轮、下料滚筒、绑带、扎头等磨损情况，必要时更换。
• 4. 发电机组与电气系统保养：每运行50小时检查发电机组空气滤清器、机油滤清器，每200小时更换机油。检查电箱空开、保护装置及变频器接线是否松动，确保中文标签清晰。
• 5. 安全与应急操作：作业时佩戴紫外线防护眼镜，避免直视灯链。光固化主机具备漏电保护急停功能，如遇异常立即按下急停按钮。手动模式下可使用摇把收放线缆。
