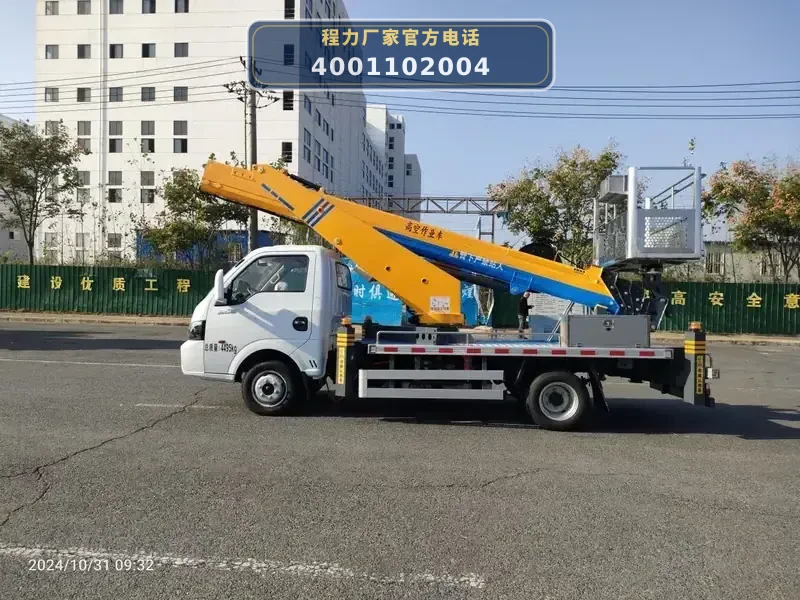

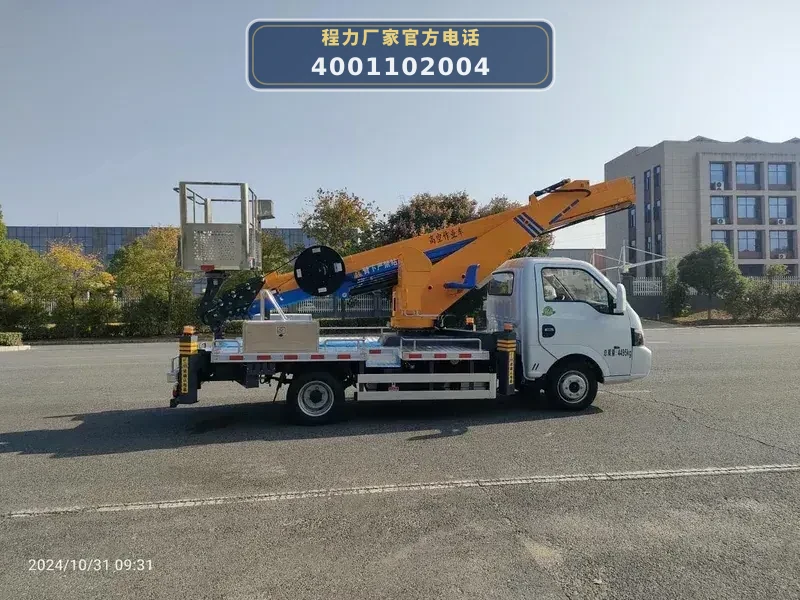

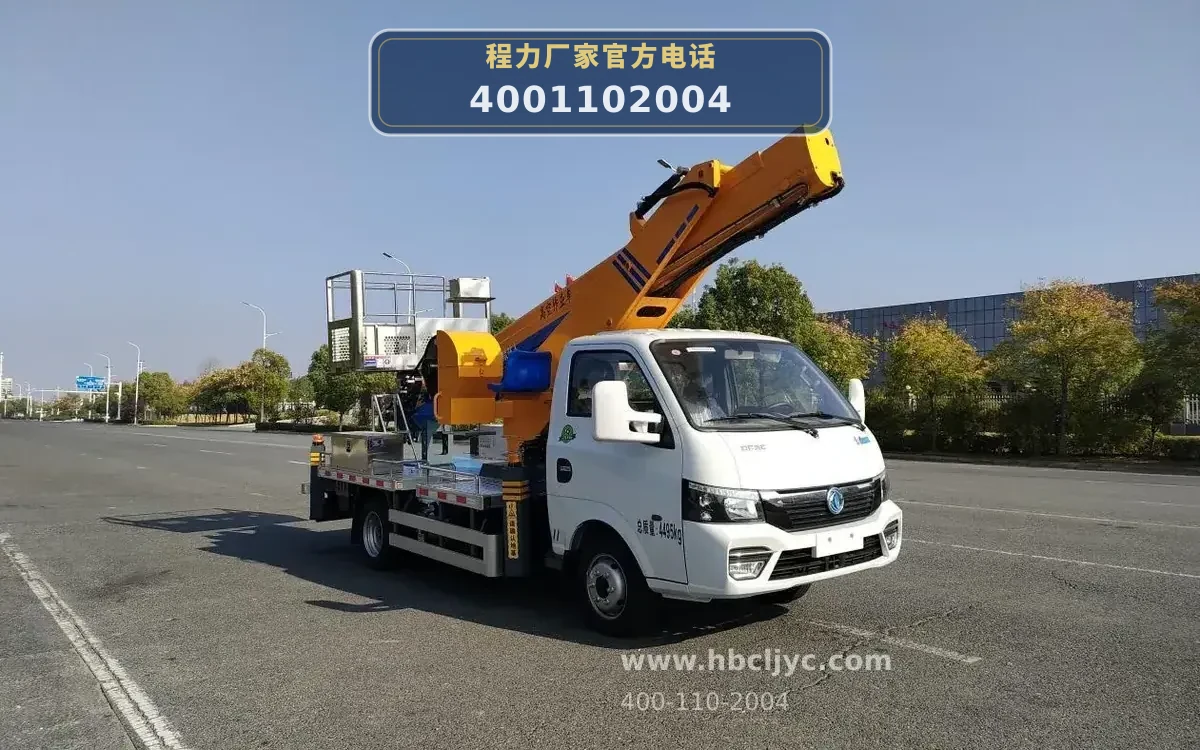

CL5043JGKBEV型28米蓝牌纯电动高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5043JGKBEV型纯电动高空作业车以东风EQ1040TACEV7纯电动底盘为动力平台，驱动电机型号TZ210XS102（苏州汇川），峰值功率105kW，额定功率50kW。整车总质量4495kg，轴距3200mm。作业时，电机通过液压泵将电能转化为液压能，驱动上装各执行机构。

上装由臂架及回转系统、支腿系统、工作平台、液压系统、控制系统和安全装置六大模块构成。作业流程为：首先操作下车多路阀（江苏中梅）控制前V后H型支腿展开，横向跨距4600mm、纵向跨距4000mm，确保整车稳定；然后通过CAN总线控制系统（武汉杜曼）或无线遥控器，控制电液比例阀（上海科迈）调节五节六边形工作臂同步伸缩和360°连续回转；工作平台（高强度不锈钢，1600×700×1000mm）通过静液自动调平系统保持水平，平台额定载荷200kg。作业过程中，自动限制工作幅度、上下车互锁、手动应急泵等安全装置实时保障安全。作业结束后，通过应急系统或正常操作收回臂架和支腿。

06 / 适用作业场景

• 电力线路抢修与维护：最大作业高度28米，最大作业幅度11米，工作平台可载200kg（最多3人），适用于10kV及以下架空线路的故障抢修、绝缘子更换、导线绑扎等作业。纯电动底盘零排放，适合城区及环保要求高的区域。
• 通讯基站与路灯维护：作业平台可360°连续回转，臂架同步伸缩，便于在狭窄街道或复杂环境中接近通讯天线、路灯灯具。平台可选配220V市电接口，可供电钻等电动工具使用。
• 市政园林与广告牌安装：整车尺寸5998×2100×3120mm，蓝牌C照可驾驶，机动灵活。前V后H型支腿适应不平地面，横向跨距4600mm提供稳定支撑，适合公园、广场等场所的树木修剪、广告牌安装。
• 厂房与仓库高空作业：最大作业幅度11米，可跨越障碍物进行厂房顶灯更换、管道维修等。工作平台高强度不锈钢耐腐蚀，适合室内外多种环境。

07 / 产品核心优势

• 1. 纯电动零排放，低运营成本：采用亿纬锂能59.40kWh磷酸铁锂电池，驱动电机峰值功率105kW，零排放，适合城区及环保严管区域作业。相比燃油车型，电费成本更低，且免去发动机保养。
• 2. 最大作业高度28米，作业幅度11米：五节六边形工作臂同步伸缩，最大作业高度28米，最大作业幅度11米，最大作业高度时作业幅度5米，覆盖常见高空作业范围。
• 3. 前V后H型支腿，跨距宽稳定性强：支腿横向跨距4600mm，纵向跨距4000mm，前V后H型单独可调，适应多种地面。可选配“软腿”保护功能，支地不实时自动限制危险方向工作。
• 4. CAN总线控制系统，无线遥控操作：采用武汉杜曼CAN总线控制系统，下车5寸液晶显示屏实时显示臂长、仰角、平台高度等。配备无线遥控器，实现无级调速，操作安全便捷。
• 5. 多重安全保护装置：标配上下车自动互锁、手动应急泵、工作平台紧急停止、自动限制工作幅度、夜间安全警示装置（工程频闪灯、LED照明灯）。选配“支地不实”限制功能，保障作业安全。

08 / 操作与保养

• 1. 支腿系统检查：作业前检查前V后H型支腿的液压管路、双向平衡阀（江苏中梅）及行程开关，确保无渗漏。操作下车多路阀（江苏中梅）进行支腿伸缩测试，确认单独可调且锁止可靠。
• 2. 臂架及回转系统保养：定期检查五节六边形工作臂的钢丝绳伸缩机构及内置伸缩油缸，观察钢丝绳有无断丝、油缸有无渗油。回转装置每季度加注润滑脂，确保360°连续回转顺畅。
• 3. 液压系统维护：检查液压泵、电液比例阀（上海科迈）、手电一体上车控制阀（上海科迈）及液压胶管接头，保持液压油清洁度，每1000小时更换液压油滤芯。
• 4. 控制系统与安全装置测试：每日作业前测试CAN总线控制器（武汉杜曼）、无线遥控器、手动应急泵及紧急停止按钮。确认液晶显示器（杜曼智能）显示臂长、仰角、高度等数据正常。
• 5. 工作平台与电气系统检查：检查高强度不锈钢工作平台（1600×700×1000mm）的紧固件及静液自动调平系统。若选配220V市电接口，需检查漏电保护及绝缘。
