CL5044JGKBEV型纯电动高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

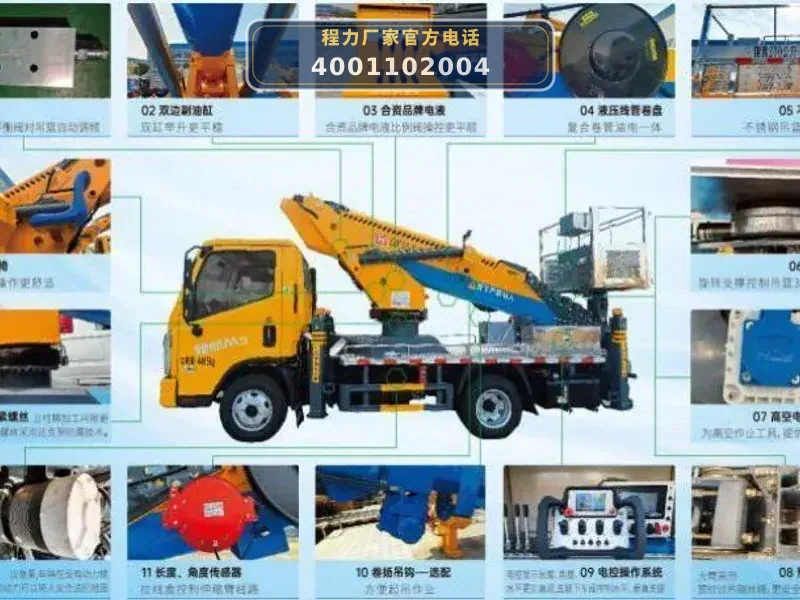

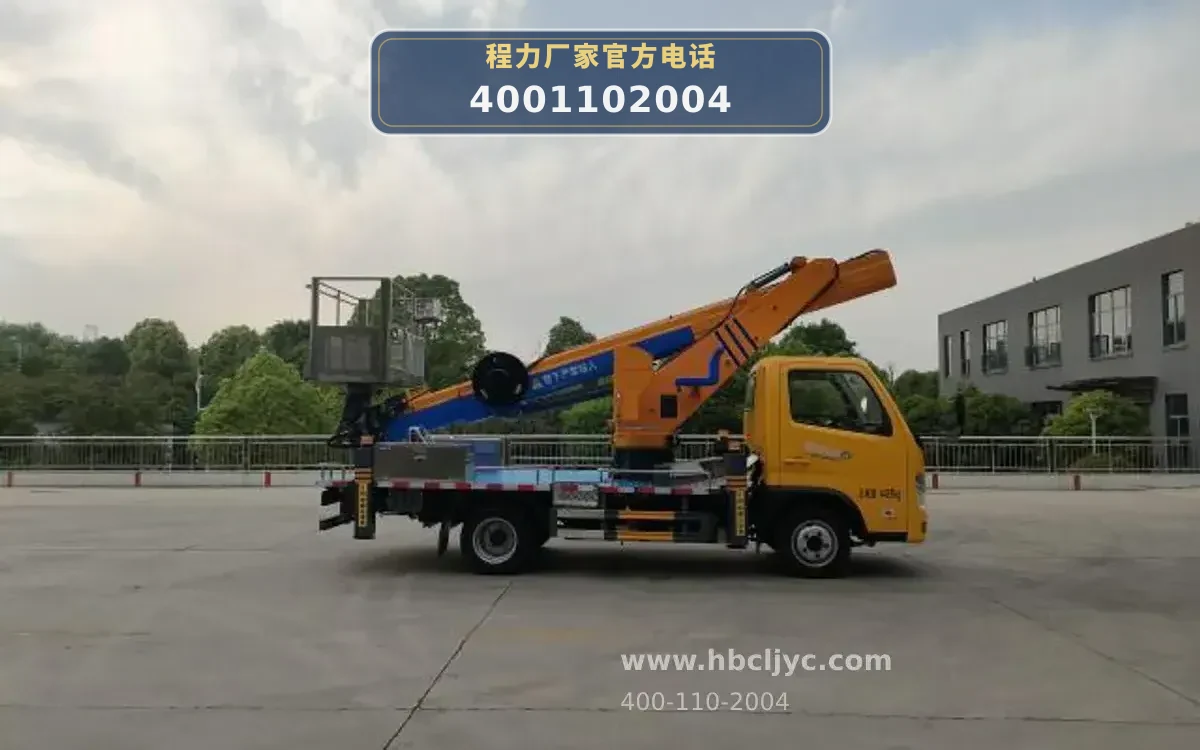

CL5044JGKBEV型纯电动高空作业车以福田领航BJ1044EVJA2纯电动底盘为动力平台，驱动电机额定/峰值功率40kW/100kW（或45kW/110kW、50kW/110kW），通过取力系统驱动液压油泵，为整车液压系统提供动力。整车总质量4495kg，轴距2900mm，上装由臂架系统、工作平台、回转装置、支腿系统、控制系统、调平系统、取力系统、液压系统及安全装置等模块构成。

作业时，首先操作支腿系统（前V后H型，单独可调）展开并支撑车辆，确保车身稳定。随后通过CAN总线控制系统或无线遥控器控制臂架系统动作：四节工作臂同步伸缩，最大作业高度23米，最大作业幅度11米。臂架采用钢丝绳伸缩结构，内置伸缩油缸，动作平稳。工作平台（高强度不锈钢，尺寸1600×700×1000mm）可承载200kg，并可通过回转装置实现360°连续回转。调平系统采用静液自动调平，确保平台始终水平。

整车电气采用CAN总线控制系统，下车配有5寸液晶显示屏实时显示臂长、仰角、平台高度、作业高度等参数。当出现支腿支地不实时（软腿保护选配），系统自动限制危险方向工作。作业完成后，通过手动应急泵或正常液压系统将臂架收回至行车状态。

06 / 适用作业场景

• 电力线路抢修与维护：最大作业高度23米，工作平台载荷200kg，可搭载2-3名作业人员及工具，适用于10kV及以下电力线路的抢修、绝缘子更换、导线绑扎等高空作业。纯电动底盘低噪音、零排放，适合城区及夜间作业。
• 通讯基站安装与维护：最大作业幅度11米，四节臂同步伸缩可灵活跨越障碍物，适用于通讯基站天线、馈线的安装、检修及日常维护。工作平台可选配220V市电接口，方便电动工具使用。
• 路灯照明设施检修：整车高度不超过3.15米（公告外形高3150mm），通过性好，可进入限高区域。工作平台360°连续回转，无需频繁移动车辆即可覆盖路灯杆周围作业区域，提高检修效率。
• 园林绿化修剪与养护：适用于行道树修剪、高大乔木整形、果林采摘等场景。工作平台承载200kg，可搭载修剪工具及人员。支腿跨距4600/4000mm，在非硬化地面也能提供稳定支撑。
• 石化、通信等行业高空作业：公告明确该车用于抢修电力、通讯、路灯等高空作业，专用装置为升降平台和作业臂。选配1吨卷扬吊钩，可辅助起吊小型设备或材料，拓展作业范围。

07 / 产品核心优势

• 纯电动零排放，低噪音：采用福田领航BJ1044EVJA2纯电动底盘，搭载宁德时代63.75kWh磷酸铁锂电池，续航里程330km，支持快充1小时。驱动电机峰值功率100kW/110kW，最高车速90km/h。作业时无尾气排放，噪音低，适合城区、夜间及对环境敏感区域作业。
• 最大作业高度23米，四节臂同步伸缩：臂架采用四节工作臂同步伸缩结构，内置伸缩油缸和钢丝绳伸缩机构，最大作业高度23米，最大作业幅度11米。臂架采用高强度960材质，自重轻、强度高，作业稳定可靠。
• CAN总线控制系统，无线遥控操作：整车电气采用CAN总线控制系统，线路整齐简易。标配无线遥控器，可实现无级调速；下车配有5寸液晶显示屏实时显示臂长、仰角、平台高度等参数。另配有手动应急操作，确保故障时安全回收。
• 前V后H型支腿，稳定性强：支腿采用前V后H型，横向跨距4600/4000mm，可单独调节，适应多种地面工况。可选配软腿保护功能，当支腿支地不实时自动限制危险方向工作，提升安全性。
• 高强度不锈钢工作平台，承载200kg：工作平台采用高强度不锈钢制造，尺寸1600×700×1000mm，额定载荷200kg，最多可载3人。平台可360°连续回转，并可选配220V市电接口，方便使用电动工具。

08 / 操作与保养

• 1. 作业前检查：检查液压油位、管路接头是否渗漏；检查臂架钢丝绳及螺丝接口是否松动；检查支腿液压缸及支腿板是否完好；确认CAN总线控制系统及无线遥控器电池电量充足；检查工作平台紧急停止装置功能正常。
• 2. 支腿操作：将车辆停放在平坦坚实路面（坡度不大于5°），操作前V后H型支腿液压阀，依次展开支腿并调平车身。支腿跨距4600/4000mm，确保各支腿稳固接地。若选配软腿保护，系统将自动监测支腿受力状态。
• 3. 臂架与平台操作：通过无线遥控器或下车电控操作臂架动作。四节臂同步伸缩，注意观察臂长、仰角、高度等显示数据。工作平台回转时注意周围障碍物。严禁超安全限幅作业（最大作业幅度11米，最大作业高度23米）。
• 4. 定期保养：每工作100小时检查液压油滤芯，必要时更换；每500小时检查钢丝绳磨损及预紧力；每1000小时更换液压油；定期检查回转支撑连接螺母、骑马螺栓是否松动；检查电池冷却系统及高压电气连接。
• 5. 应急操作：若发动机或主泵发生故障，使用手动应急泵将工作人员送回地面并收回臂架至行车状态。操作前确认手动应急泵手柄连接可靠，按标识方向匀速泵油。
• 6. 安全注意事项：行驶时严禁驱动油泵（关闭取力器）；作业时严禁不放支腿或带人调支腿；风速超过5级应停止作业；作业人员必须系安全带、戴安全帽；严禁高压带电作业；工作臂动作后不得移动车辆。

09 / 产品常见 FAQ
