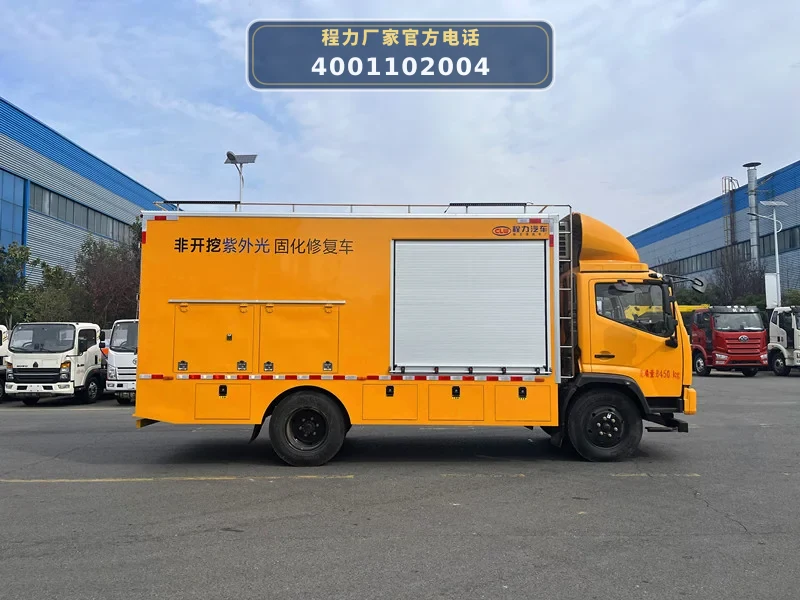

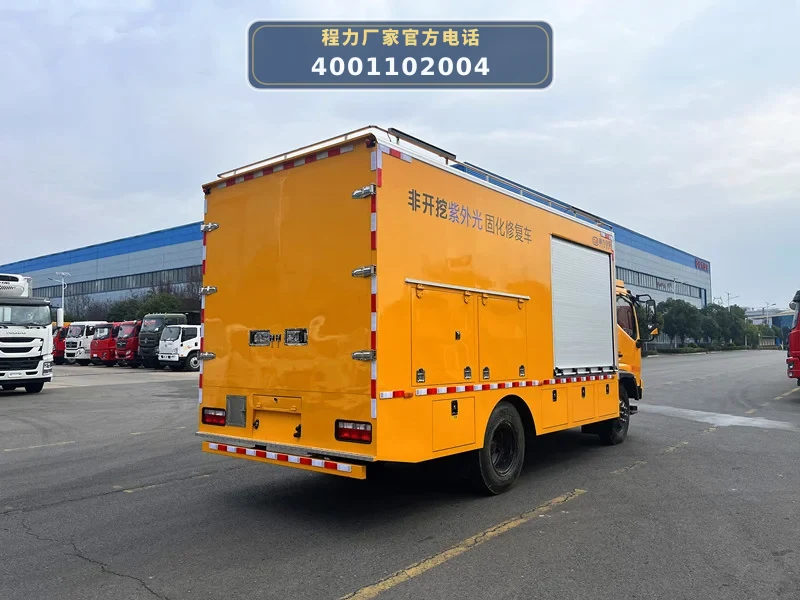

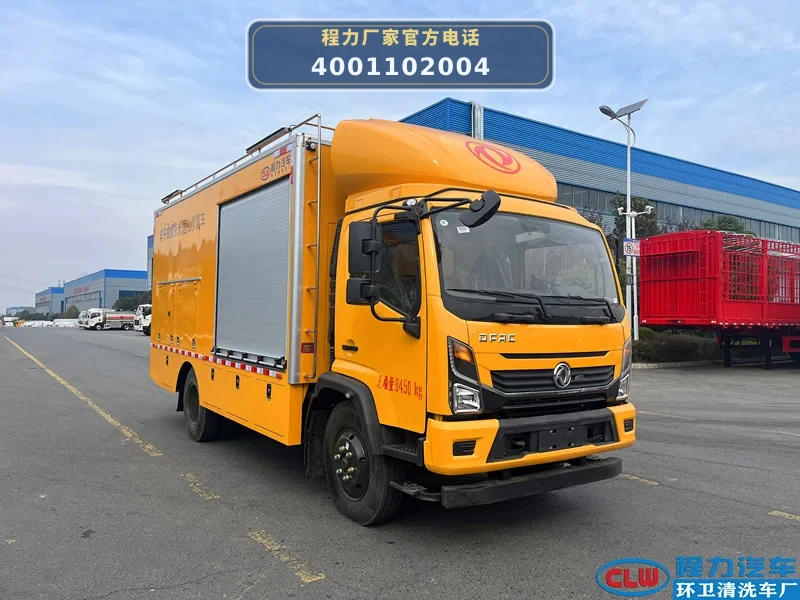

CL5081XJX6AHQ型东风多利卡光固化检修车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5081XJX6AHQ型检修车以东风EQ1125SJ8CDC载货汽车底盘为动力平台，搭载全柴Q25D-160E60发动机（功率116kW），通过底盘取力器驱动上装发电机组。整车总质量8450kg，轴距3800mm，厢体采用全密封复合板材结构，内部集成紫外光固化修复系统、电力转化设备及鼓风机系统。

作业时，首先由静音型柴油发电机组（洋马发动机+斯坦福发电机，功率37kW）为整车提供电力。操作人员通过CL5081-UV固化系统（日本三菱CPU、西门子PLC、Windows汉化触摸屏）控制旋涡环气泵（2台，单台流量530m³/h，正压102kPa，负压70kPa）向管道内鼓风。随后将预浸树脂的玻璃纤维软管通过井口滑轮、下料滚筒拖入待修复管道，再拖入紫外线灯链（小灯链3.6kW适用DN300-700mm，大灯链9kW适用DN800-1600mm），在气泵维持内压的同时，灯链以设定速度固化软管，形成高强度内衬管。固化过程中，摄像头（海康威视耐高温型）实时监测管内情况，变频器与滤波器保障电力稳定。修复完成后，使用不锈钢扎头、绑带等工具收尾。

06 / 适用作业场景

• 城市排水管道非开挖修复：适用于市政排水管道DN150-1600mm的紫外光固化修复，无需开挖路面，利用检查井即可完成40米管段的固化（固化时间20-50分钟），减少交通影响。
• 工业管道结构性修复：可用于工厂、园区内腐蚀或破损的混凝土/金属管道，内衬层强度高、耐腐蚀，修复后管道使用寿命可达50年。
• 应急抢险快速修复：车辆自带发电机组和全套固化设备，可快速到达现场，在有限作业空间内完成管道紧急抢修，适合防汛、道路塌陷等应急场景。
• 老旧管网更新改造：针对老旧城区管网更新，非开挖方式减少拆迁和路面破坏，内衬管可提升管道输送能力，降低粗糙度，防止垃圾附着。

07 / 产品核心优势

• 1. 高效固化系统，适配多管径：配备两套紫外线灯链：小灯链（3.6kW，适用DN300-700mm）和大灯链（9kW，适用DN800-1600mm），覆盖DN150-1600mm管径范围，单段40米管道固化仅需20-50分钟。
• 2. 全柴160马力发动机+静音发电机组：搭载全柴Q25D-160E60发动机（116kW），匹配洋马Yanmar 4TNV98TZGGEHR静音发电机组（37kW），电力稳定且噪音低，适合夜间及居民区作业。
• 3. 智能控制系统，操作便捷：采用日本三菱CPU、西门子PLC、Windows汉化触摸屏，中文界面，可实时监控管内固化过程，控制风机风量，操作简单。
• 4. 高承载底盘，适应复杂路况：东风多利卡底盘，总质量8450kg，轴距3800mm，配备8.25R20钢丝胎、断气刹、ABS，承载能力强，通过性好。
• 5. 全密封厢体，防护等级高：厢体采用复合板材（不锈钢、XPS、碳钢等）全密封设计，防水隔热，内部布局合理，满足光固化设备精密要求。

08 / 操作与保养

• 1. 发电机组维护：每日作业前检查柴油发电机组（洋马Yanmar 4TNV98TZGGEHR）机油、冷却液、燃油量；每运行100小时更换机油滤清器，检查皮带张紧度。
• 2. 紫外线灯链保养：每次使用后清洁灯管表面，检查灯管（进口金卤灯）有无破裂；灯管寿命约1000小时，达到后及时更换备用灯管（随车赠送600W和1200W各一支）。
• 3. 旋涡环气泵检查：定期清理气泵（型号2NB8310）进气滤网，检查管路密封性；每季度更换润滑油，确保流量530m³/h、压力正常。
• 4. 固化系统控制箱维护：保持CL5081-UV固化系统控制箱（三菱CPU、西门子PLC）干燥清洁，检查航空插头（Spacecraft进口）连接是否牢固，防止松动导致信号中断。
• 5. 厢体及附件检查：检查厢体密封性，确保防水隔热层完好；定期润滑井口滑轮、下料滚筒等机械部件；检查紫外线防护眼镜、绑带、扎头等附件是否齐全。
