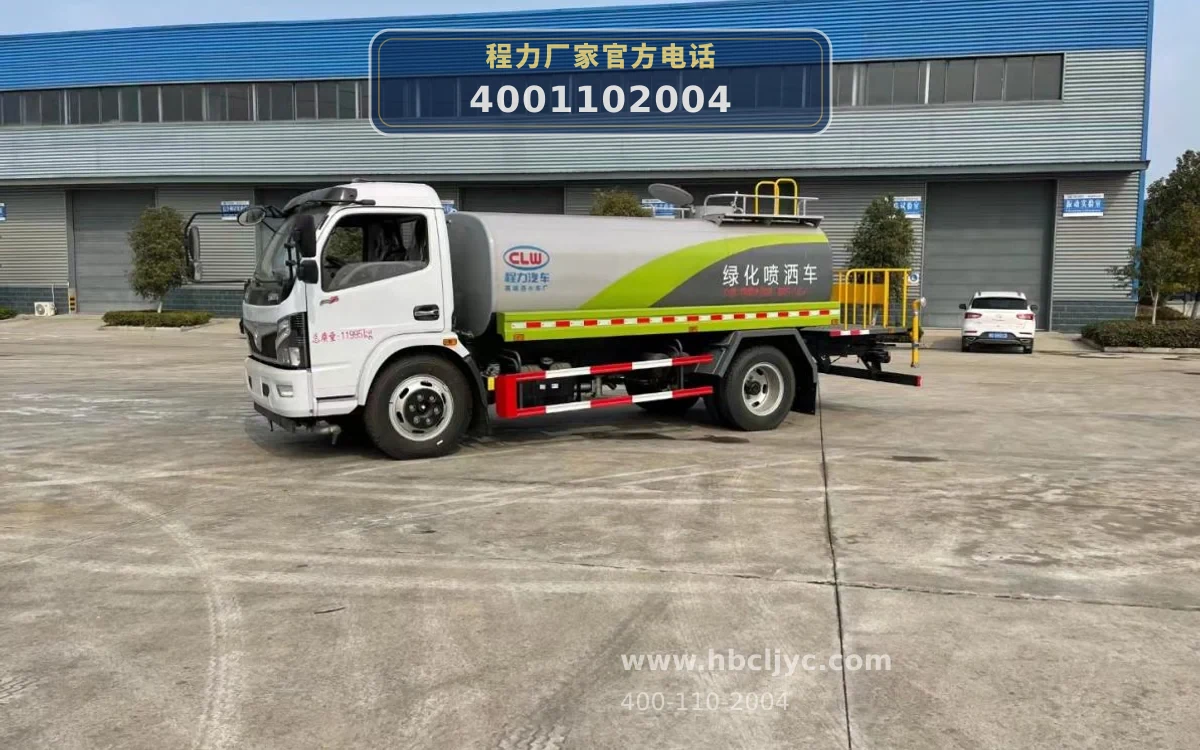

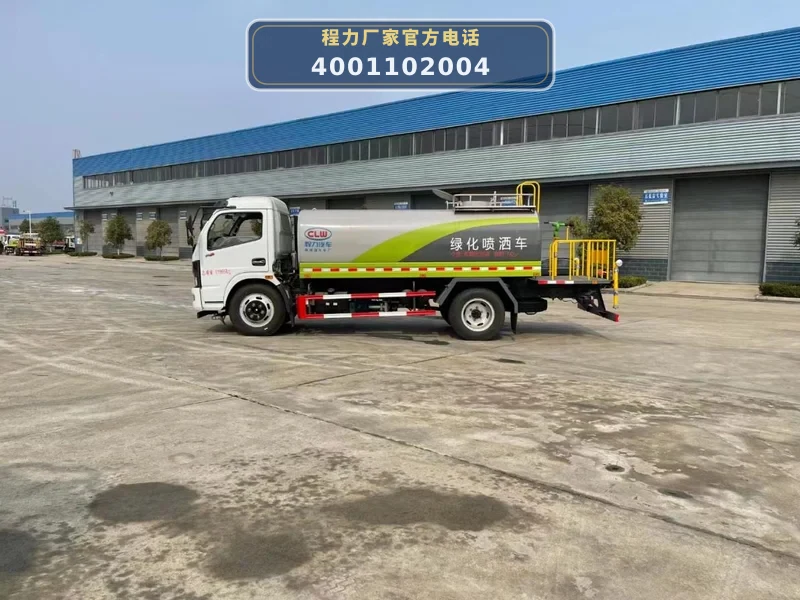

CL5120GPSD6型东风多利卡9方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5120GPSD6型绿化喷洒车以东风EQ1125SJ8CDC底盘为动力平台，发动机（可选D25TCIF1/D30TCIF1/YCY30165-60等）通过取力器驱动专用洒水泵，将罐体内的水加压后输送至各喷洒装置。总质量11995kg，轴距3800mm，罐体公告容积7.62m³（实际容积9.28m³），罐体尺寸4200×2000×1300mm，采用Q235碳钢制造，隔板厚度3mm，罐体厚度4mm，封头厚度5mm。

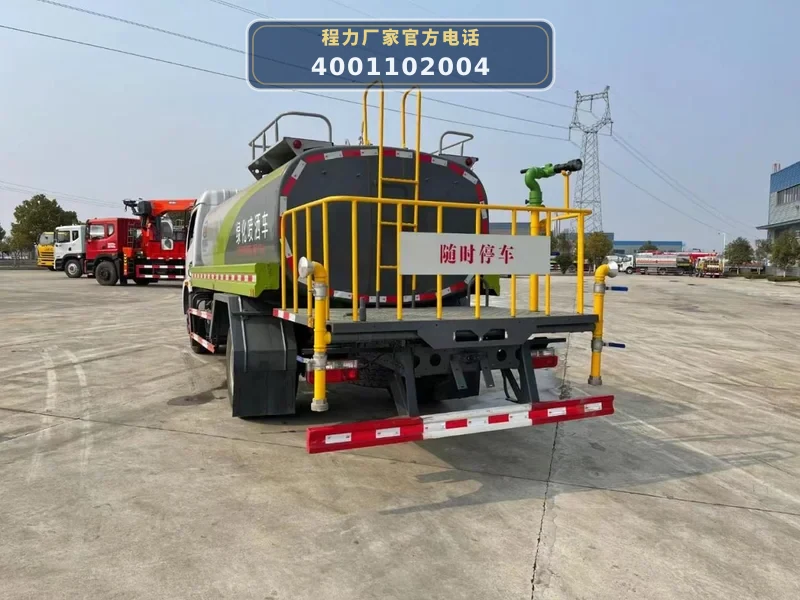

作业时，驾驶员通过驾驶室内的气动或手动控制阀，切换水路至前冲、后洒、侧喷或后平台绿化洒水炮。前冲装置用于路面冲洗，后洒装置用于洒水压尘，侧喷用于绿化带浇灌，绿化洒水炮可调节为直冲状、大雨、中雨、毛毛雨，最大射程30米。选装的风送式喷雾机由8KW柴油发电机组供电，风机功率2.2KW，水泵功率1.5KW，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米，通过16个不锈钢喷嘴实现雾化降尘或农药喷洒。

06 / 适用作业场景

• 城乡道路洒水压尘：利用前冲装置冲洗路面，后洒装置均匀洒水，有效降低道路扬尘，适用于城市主干道、次干道及乡镇道路的日常保洁。
• 园林绿化浇灌与喷药：通过侧喷和绿化洒水炮对绿化带、树木进行浇灌；选装风送式喷雾机后，可进行农药喷洒，防治病虫害，射程达30米。
• 工地与厂区降尘：在建筑工地、厂矿企业内部道路，利用洒水炮或喷雾机进行高空降尘，改善作业环境。
• 应急消防辅助：配备消防接头和自吸功能，可临时抽取水源用于应急消防或远距离输水。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：公告容积7.62m³，实际容积9.28m³，罐体尺寸4200×2000×1300mm，单次加水可覆盖更长作业距离，减少加水频次。
• 2. 多功能喷洒系统，适应多种工况：标配前冲、后洒、侧喷及绿化洒水炮，洒水炮射程≥30米，可调节多种雨状；选装风送式喷雾机，水平射程30米，满足降尘、喷药等需求。
• 3. 优质底盘平台，动力可靠：采用东风EQ1125SJ8CDC底盘，可选云内150/170马力、玉柴165马力发动机，匹配万里扬六档或法士特小八档变速箱，承载能力强，行驶稳定。
• 4. 标准化管接件，维护便捷：采用铸钢弯头三通、铝合金法兰三通，模具一次性压铸成型，无焊缝避免漏水，互换性好，方便维修换件，铝合金材质轻量化。
• 5. 公告免征购置税，降低用户成本：该车型在工信部公告中标记为“免征”车辆，用户可按规定免缴车辆购置税（具体以当地税务政策为准）。

08 / 操作与保养

• 1. 作业前检查：检查罐体、洒水泵、各阀门及管路连接是否紧固；检查取力器挂挡是否正常；检查风送式喷雾机（选装）的发电机组燃油、机油及冷却液液位。
• 2. 洒水作业操作：启动发动机后，踩下离合器，挂上取力器，缓慢松开离合器使洒水泵运转。通过驾驶室控制开关或手动球阀，依次开启前冲、后洒、侧喷或洒水炮。作业结束后，先关闭喷洒装置，再脱开取力器。
• 3. 风送式喷雾机操作（选装）：启动发电机组，待电压稳定后，开启风机和水泵。通过遥控器调节喷雾机仰俯角度（-5°~60°）和旋转角度（360°）。作业结束后，先关闭水泵，再关闭风机，最后停机发电机组。
• 4. 日常保养：定期清洗罐体内部及滤网，防止杂质堵塞管路；检查洒水泵密封件，及时更换磨损的机械密封；润滑各球阀及传动部件；冬季注意放空罐体和管路内的积水，防止冻裂。
• 5. 长期停放注意事项：将罐体清洗干净并晾干，各阀门处于关闭状态；断开电瓶负极；将车辆停放在平坦、干燥的场地，轮胎下垫木块。

09 / 采购常见 FAQ

10 / 图片资料与展示
