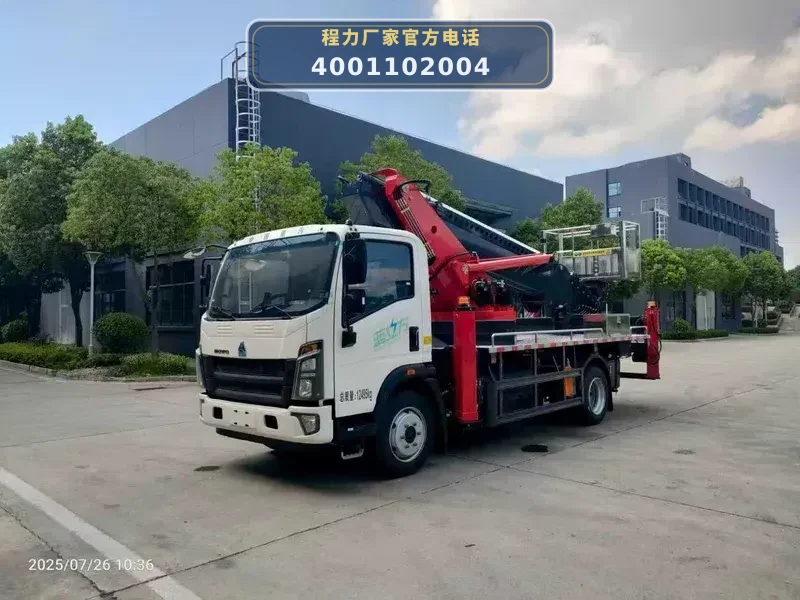

CL5120JGKBEVDS型纯电动高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

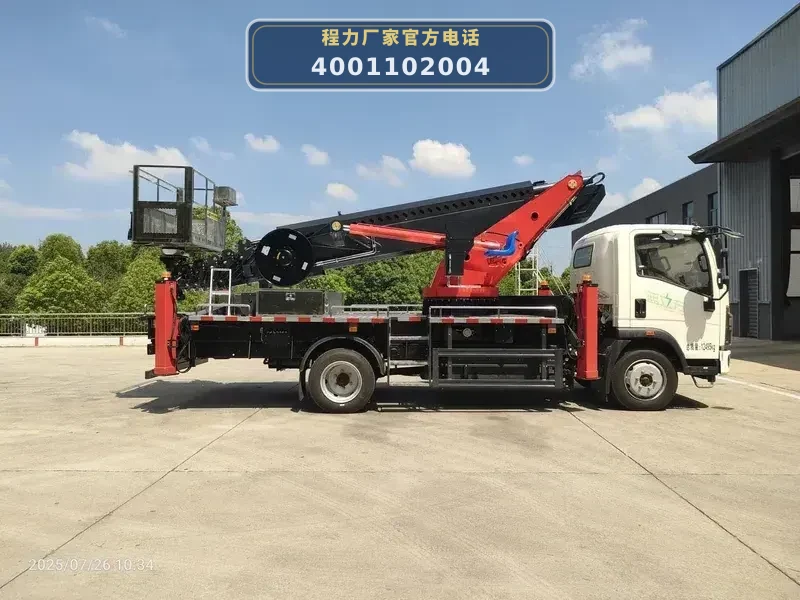

CL5120JGKBEVDS型纯电动高空作业车以重汽ZZ1127K3815Z1EVG6纯电动底盘为动力平台，驱动电机型号TZ365XS-ZQRM170V15，峰值功率170kW，额定功率115kW，通过取力系统机械操作驱动液压油泵，为整车液压系统提供动力。底盘总质量12495kg，轴距3800mm，搭载167.73kWh潍柴动力磷酸铁锂电池，支持快慢充。

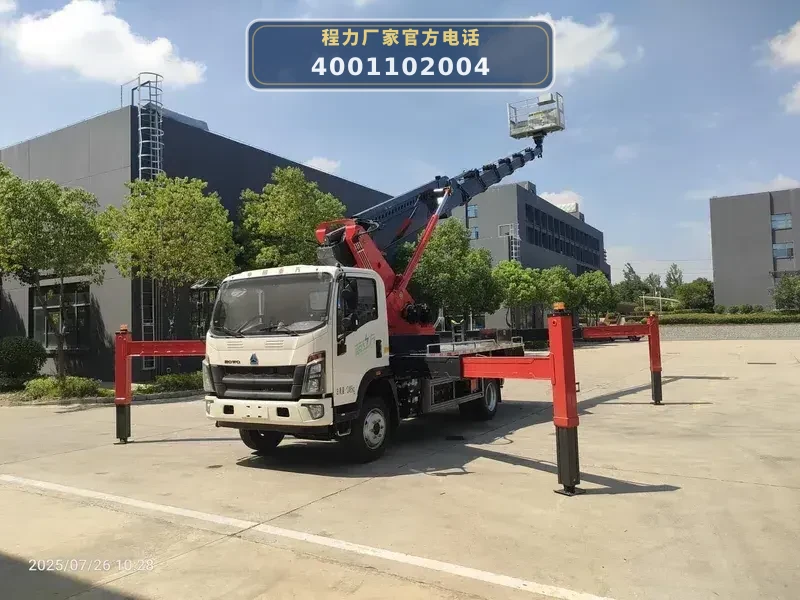

作业时，车辆停稳后首先操作前V后V型双节液压支腿（横向跨距6300/5600mm），支腿单独可调，确保整车稳定。随后通过CAN总线控制系统（标配无线遥控器）控制臂架动作：七节六边形工作臂同步伸缩，最大作业高度36米，最大作业幅度18米；工作平台采用高强度不锈钢（尺寸1600×700×1000mm），额定载荷200kg，可360°连续回转。静液自动调平系统保持平台水平，长度角度传感器实时监测臂长和仰角，下车5寸液晶显示屏显示作业参数。

控制系统具备自动限幅功能，当工作幅度达到规定值时自动限制危险方向动作；选配软腿保护功能，支腿支地不实时限制臂架危险方向工作。作业完成后，通过手动应急泵或电控操作将臂架收回至行车状态，关闭取力器，车辆可恢复行驶。

06 / 适用作业场景

• 电力线路抢修与维护：最大作业高度36米，工作平台可载3人（额定载荷200kg），适用于10kV及以下电力线路的带电或停电检修、绝缘子更换、金具紧固等高空作业。纯电底盘低噪音、零排放，适合城区及夜间作业。
• 通讯基站安装与维护：最大作业幅度18米，回转装置360°连续回转，可灵活覆盖基站天线、馈线等设备的安装、调试及检修。工作平台可选配220V市电接口，为电动工具供电。
• 路灯照明设施检修：七节同步伸缩臂可精准定位到路灯杆顶部，作业高度覆盖城市主干道及园区路灯（通常6-12米），支腿跨距6300/5600mm适应狭窄人行道。
• 园林树木修剪与养护：最大作业高度36米可修剪高大乔木，工作平台承载200kg可容纳作业人员和工具。纯电底盘无尾气排放，适合公园、景区等环保要求高的场所。
• 石化、通信等行业高空作业：公告明确该车用于抢修电力、通讯、路灯等高空作业，专用装置为升降平台和作业臂。整车钢结构件采用高强度材料，适应工业环境下的频繁作业。

07 / 产品核心优势

• 纯电驱动，环保低噪：采用重汽ZZ1127K3815Z1EVG6纯电动底盘，驱动电机峰值功率170kW，搭载167.73kWh磷酸铁锂电池，续航里程500km，支持快慢充，零排放、低噪音，适合城区及夜间作业。
• 最大作业高度36米，作业范围广：七节六边形工作臂同步伸缩，最大作业高度36米，最大作业幅度18米，最大作业高度时作业幅度5米，最大作业幅度时作业高度15米，覆盖多种高空作业需求。
• CAN总线控制+无线遥控，操作安全便捷：配备CAN总线控制系统和无线遥控器，实现无级调速；下车5寸液晶显示屏实时显示臂长、仰角、平台高度等参数；自动限幅功能在达到规定幅度时限制危险方向动作，选配软腿保护。

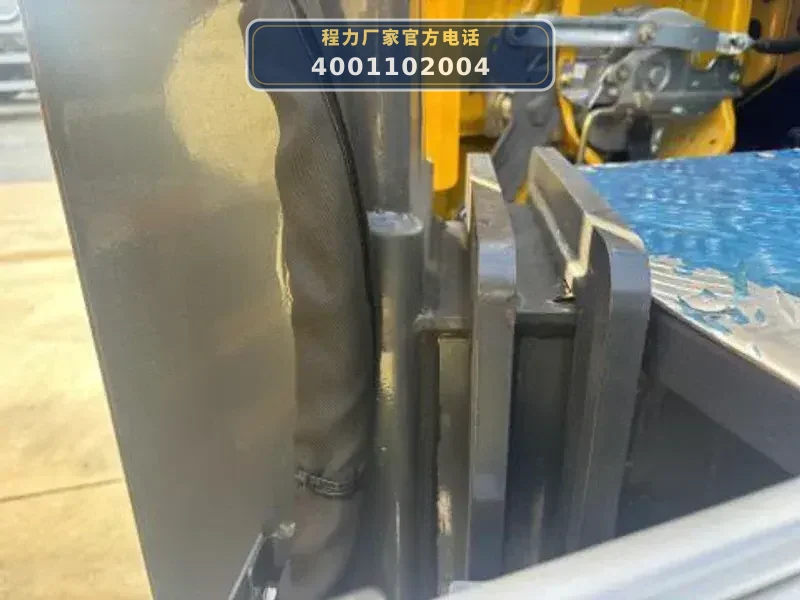

• 高强度不锈钢工作平台，承载200kg：工作平台采用高强度不锈钢（1600×700×1000mm），额定载荷200kg，最多可载3人，耐腐蚀、易清洁；可360°连续回转，选配220V市电接口。
• 前V后V型双节支腿，稳定性强：支腿横向跨距6300/5600mm，根部三角加固，横向双侧钢板加固，单独可调；选配软腿保护功能，适应多种复杂地面工况。

08 / 操作与保养

• 作业前检查支腿系统：检查前V后V型双节液压支腿的油缸、管路有无渗漏，支腿伸缩是否顺畅，确保支腿完全展开并支撑在坚实地面，跨距符合6300/5600mm要求。

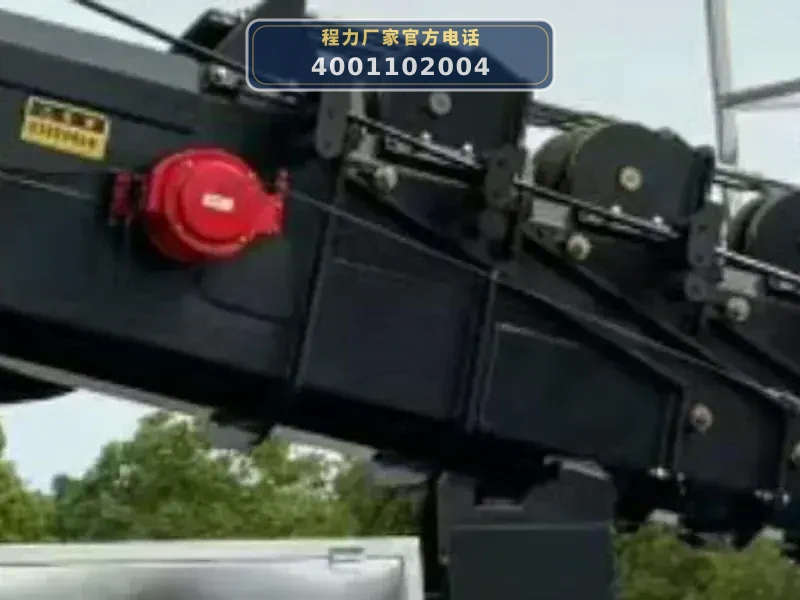

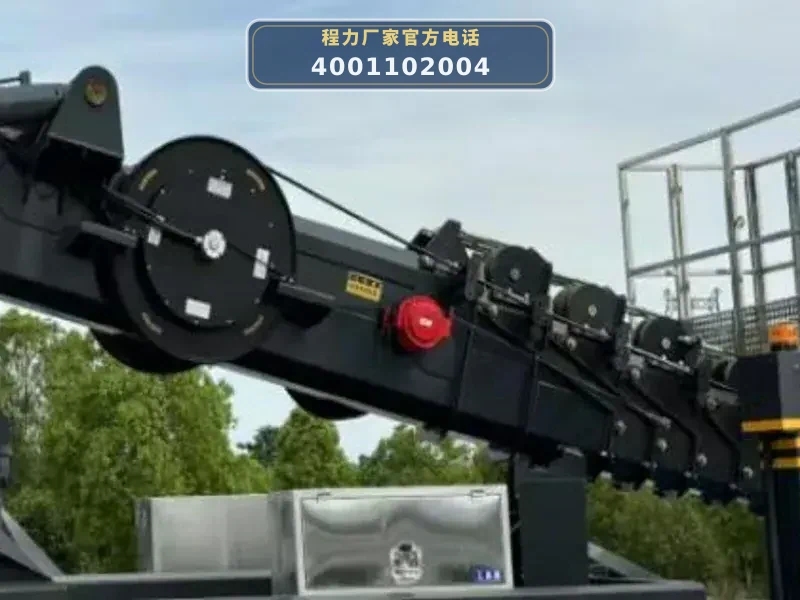

• 检查臂架及钢丝绳：检查七节六边形工作臂的伸缩是否同步，钢丝绳有无断丝、磨损或松弛，预拉钢丝绳张力是否正常，定期复检大臂钢丝绳螺丝接口是否松动。
• 液压系统维护：定期检查液压油箱油位及油质，液压油泵、平衡阀、负载敏感比例阀等部件有无异常噪音或渗漏；高压管路过滤器需按保养周期更换滤芯。

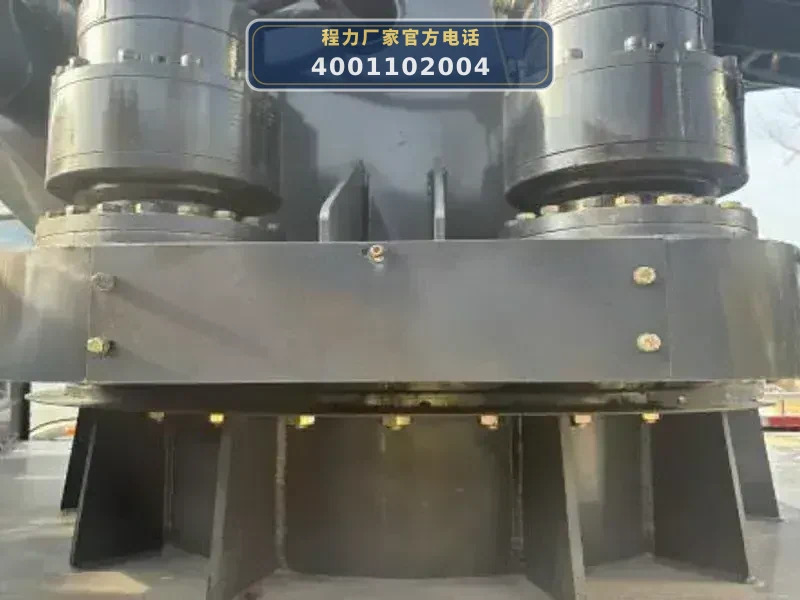

• 电气系统检查：检查CAN总线控制系统线路是否完好，无线遥控器电池电量，下车显示屏显示是否正常；定期检查回转支撑连接处螺母、骑马螺栓是否松动。
• 工作平台及应急装置：检查高强度不锈钢工作平台有无变形或腐蚀，紧急停止装置功能是否正常；手动应急泵应定期测试，确保在主泵故障时能降下平台。
• 纯电底盘电池维护：按照潍柴动力电池维护手册定期检查电池组连接、冷却系统，保持电量在合理范围，使用配套充电设备进行快慢充，避免过放。
