CL5120ZYSPHEV型插电混动10方压缩式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5120ZYSPHEV型插电式混合动力压缩式垃圾车以东风福瑞卡EQ1127TACPHEVJ底盘为动力平台，发动机D25TCIF1（最大净功率105kW）通过取力器驱动液压油泵，同时宁德时代17.2度磷酸铁锂电池为电机（TZ290XS25CGE，55kW）供电，实现混动模式或纯电模式作业。整车总质量11995kg，轴距3970mm，箱体容积10m³。

作业时，电气控制系统（西门子PLC，可选CAN总线）接收操作指令，控制多路阀（江苏中梅/威森博乐）切换液压油路。液压油泵（安徽皖液/长源）驱动填装器总成中的滑板、刮板及推铲动作。垃圾倒入填装器后，刮板将垃圾刮入箱体，滑板压实，推铲将垃圾推入箱体深处并压实。压缩过程中产生的污水经填装器下部弧形板漏水口流入污水箱，避免二次污染。

卸料时，推铲将垃圾推出箱体后门。整车采用电气液一体化控制，支持自动、手动及遥控三种操作方式，驾驶室内和车尾右侧均设有控制盒，车尾左侧带紧急停止按钮。

06 / 适用作业场景

• 生活垃圾收集清运：适用于城市居民小区、企事业单位的生活垃圾收集，10m³箱体可装载约4-5吨压缩垃圾，配合240L/660L标准垃圾桶翻转机构，实现高效收集。
• 垃圾中转站箱体周转：作为中转站配套车辆，将压缩后的垃圾转运至填埋场或处理厂，整车密封性好，污水箱设计避免运输途中滴漏。
• 街道及社区定点收集：选装三角斗、大落地斗等翻转机构，适应不同垃圾收集方式，适合街道、社区等固定点位垃圾集中收集。
• 混合动力节能作业：插电式混合动力系统支持外接充电，短途作业可纯电行驶，降低燃油消耗和排放，适合环保要求高的区域。

07 / 产品核心优势

• 1. 混合动力系统，节能环保：搭载云内D25TCIF1发动机（110kW）与55kW永磁同步电机，宁德时代17.2度磷酸铁锂电池，支持外接充电，混动/纯电模式可选，公告油耗仅10.67L/100km。

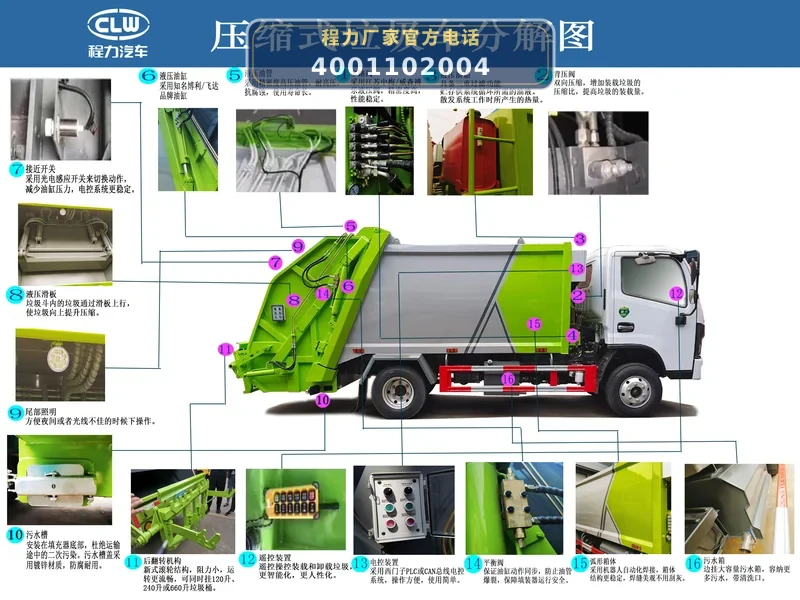

• 2. 10m³大容积箱体，高强度结构：箱体采用Q345高强度钢板焊接，边四底四结构，弧形箱体受力好、不变形，三节推板油缸增大装载容积，侧边配大容量污水箱。
• 3. 电气液一体化控制，操作便捷：西门子PLC控制系统（可选CAN总线），支持自动、手动、遥控三种操作，驾驶室和车尾双控制盒，车尾左侧带紧急停止按钮，作业安全高效。
• 4. 填装器耐磨设计，压缩比高：填装器滑道采用高强度耐磨材料冷弯成型，滑板两侧整体尼龙滑块自润滑，外置滑板油缸结构，刮滑板运转速度快，压缩比高，检修方便。
• 5. 双污水箱设计，杜绝二次污染：填装器下部设大容量污水储存箱，箱体侧边另设污水箱，双污水收集系统，污水箱配大口径镀锌排污阀，密封可靠，运输过程无滴漏。

08 / 操作与保养

• 1. 液压系统检查：每日作业前检查液压油泵（安徽皖液/长源）、多路阀（江苏中梅/威森博乐）及管路有无渗漏，液压油位是否正常，油缸密封件（英国HALLITE）有无磨损。
• 2. 填装器及翻转机构保养：定期检查填装器滑板、刮板及尼龙滑块的磨损情况，翻转机构轴套（淬火工艺）和翻转臂主销（通穿双面焊接）的紧固状态，加注润滑脂。
• 3. 电气控制系统维护：检查西门子PLC控制盒、遥控器及线路接头是否松动，驾驶室和车尾控制盒功能是否正常，紧急停止按钮是否灵敏。
• 4. 污水箱排污清理：每次卸料后打开污水箱底部大口径镀锌排污阀，排空污水并冲洗箱体，防止堵塞和异味。
• 5. 电池及充电系统维护：定期检查宁德时代磷酸铁锂电池外观及连接线，保持充电接口清洁，按说明书进行充放电维护，确保混合动力系统正常工作。

09 / 采购常见 FAQ

10 / 图片资料与展示
