CL5163GPSD6型东风天锦12方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5163GPSD6型绿化喷洒车以东风天锦DFH1160BX1底盘为动力平台，发动机可选D4.0NS6B195（195马力）或DDi47E260-260（260马力），通过取力器驱动专用洒水泵。整车总质量16200kg，轴距3950mm，公告容积10.33立方米，实际罐体容积12.32立方米。

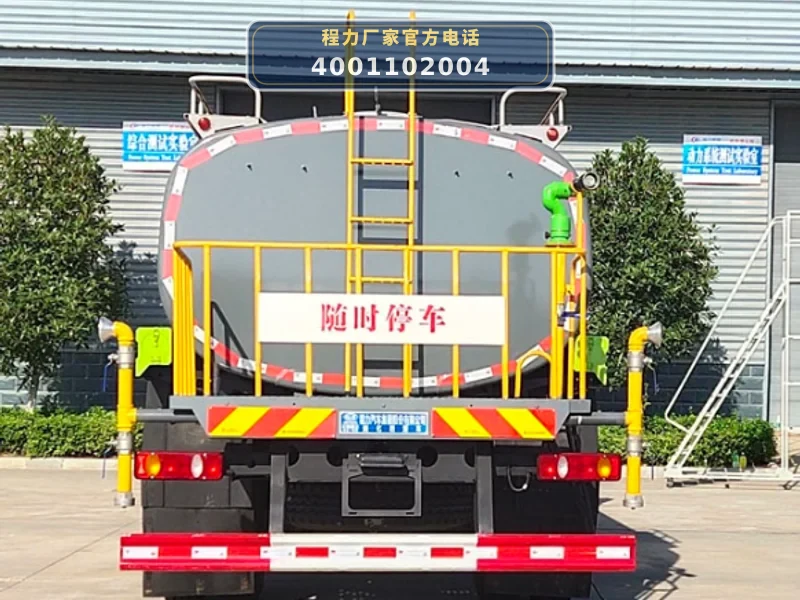

作业时，发动机动力经取力器传递至洒水泵，将罐体内的水加压后通过管路输送至各喷洒装置。前冲装置可对路面进行冲洗，后洒装置实现均匀洒水，侧喷用于绿化带浇灌，后工作平台上的绿化洒水高压炮可调节喷射形状（直冲、大雨、中雨、毛毛雨），最大射程30米。此外，车辆还具备自吸功能（吸程≥6米）、自流阀和消防接头，可进行应急消防或远程供水。

可选装风送式喷雾机（雾炮），由2.2KW电机驱动风机，1.5KW水泵加压，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米（静风），16个不锈钢喷嘴，仰俯角度-5至60度（遥控），实现远距离喷雾抑尘或农药喷洒。

06 / 适用作业场景

• 城乡道路洒水降尘：利用前冲、后洒装置对城市主干道、乡镇道路进行路面冲洗和洒水压尘，洒水宽度≥16米，可有效降低扬尘，改善空气质量。
• 园林绿化浇灌与农药喷洒：通过侧喷和绿化洒水高压炮对道路两侧绿化带、草坪、树木进行浇灌，炮头可调节为雾状或柱状，最大射程30米；可选装风送式喷雾机进行农药喷洒，雾谱范围50-150微米，覆盖面积大。
• 应急消防与远程供水：配备消防接头和自吸功能（吸程≥6米），可从河流、池塘等水源取水，用于紧急消防灭火或向其他车辆供水，罐体容积12.32立方米可提供持续水源。
• 高空建筑冲洗：利用绿化洒水高压炮的远程直冲功能，对高空建筑外墙、广告牌等进行冲洗，射程30米可覆盖较高位置。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：公告容积10.33立方米，实际容积12.32立方米（罐体尺寸4200×2300×1500mm），单次加水可覆盖更长路段，减少往返补水次数，提升作业效率。
• 2. 多功能喷洒系统，一车多用：标配前冲、后洒、侧喷、绿化洒水高压炮，炮头可调直冲、大雨、中雨、毛毛雨，适应不同作业需求；可选装风送式喷雾机，实现喷雾抑尘、农药喷洒等功能。
• 3. 强劲底盘与动力，适应复杂工况：东风天锦DFH1160BX1底盘，轴距3950mm，可选D4.0NS6B195（195马力）或DDi47E260-260（260马力）发动机，法士特八档箱/东风八档箱，3.6吨前桥、8吨后桥，承载能力强，适合重载作业。
• 4. 优质罐体与管路，耐用防漏：罐体采用Q235碳钢，封头厚度5mm、罐体厚度4mm、隔板厚度3mm；管路采用铸钢弯头三通、铝合金法兰三通，模具一次性压铸成型，无焊缝，避免漏水，铝合金材质轻量化且耐腐蚀。
• 5. 可选装风送式喷雾机，拓展抑尘能力：雾炮功率2.2KW，三缸柱塞泵，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米（静风），16个不锈钢喷嘴，仰俯角度-5至60度（遥控），可有效抑制扬尘，适用于工地、矿区等场景。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路、阀门密封性，确保无泄漏；检查洒水泵润滑油位及取力器连接状态；确认前冲、后洒、侧喷、高炮等装置动作灵活；若选装雾炮，检查风机、水泵及遥控系统。
• 2. 洒水作业操作：启动发动机，挂合取力器，打开洒水泵开关；根据作业需求选择前冲、后洒、侧喷或高炮，调节炮头喷射形状；作业时保持车速稳定，避免急转弯；停止作业时先关闭喷洒阀门，再分离取力器。
• 3. 自吸操作与维护：自吸前需将滤网放入水源，确保吸水管无破损；启动水泵后观察真空表，吸程不超过6米；自吸结束后及时清洗滤网，防止杂物堵塞。
• 4. 雾炮（选装）维护：定期检查三缸柱塞泵机油位，更换磨损柱塞；清洗喷嘴防止堵塞；检查发电机及遥控器电池电量；长期不用时排空管路积水，防止锈蚀。
• 5. 罐体与管路保养：每月检查罐体内部防腐层，发现锈蚀及时修补；冬季使用后排空罐内积水，防止冻裂；检查各球阀、法兰连接处，紧固松动螺栓；铝合金三通和铸钢弯头定期润滑。
