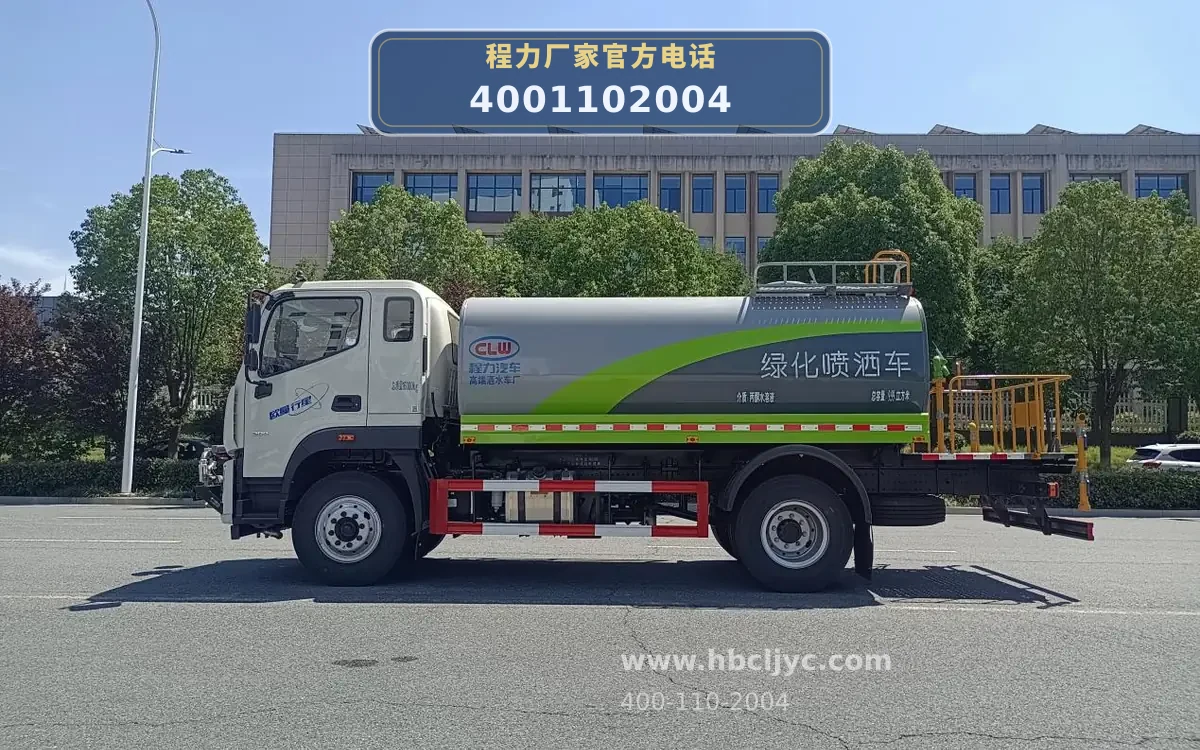

CL5169GPS6AQC型福田欧曼13方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5169GPS6AQC型绿化喷洒车以福田欧曼BJ1161Y6AAS-01底盘为动力平台，搭载玉柴YCY30180-66发动机（功率132kW/180马力），通过底盘取力器驱动专用洒水泵。发动机动力经变速箱取力器输出，带动洒水泵产生高压水流，经管路分配至前冲、后洒、侧喷、高压水炮等作业装置，实现洒水、冲洗、喷雾等功能。整车总质量16000kg，轴距3950mm，公告罐体总容量9.99立方米，有效容积9.52立方米，罐体尺寸4200×2350×1550mm，采用Q235碳钢材质，隔板厚度3mm，罐体厚度4mm，封头厚度5mm。

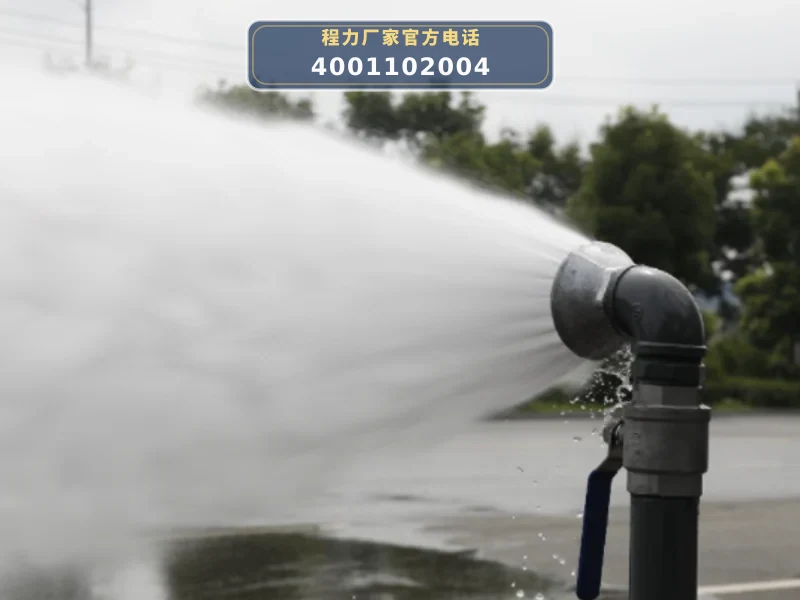

作业时，驾驶员通过驾驶室内操控系统或遥控器控制各阀门开闭，实现不同喷洒模式切换。前冲装置用于路面冲洗，后洒装置用于均匀洒水，侧喷装置用于绿化带浇灌，后平台上的绿化洒水高压炮可调节喷射形状（直冲、大雨、中雨、毛毛雨），最大射程30米。选配风送式喷雾机（8kW柴油发电机组供电，风机功率2.2kW，水泵功率1.5kW，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米），通过遥控控制仰俯角度-5°至60°和360°旋转，实现远距离喷雾降尘。

06 / 适用作业场景

• 城市道路冲洗与洒水降尘：利用前冲装置和后洒装置，对城市主干道、次干道进行路面冲洗和洒水降尘，洒水宽度≥16米，可有效抑制扬尘，改善空气质量。
• 园林绿化带浇灌与农药喷洒：通过侧喷装置和绿化洒水高压炮，对道路两侧绿化带、公园草坪进行浇灌；选配喷雾机可进行农药喷洒，雾谱范围50-150μm，覆盖均匀。
• 工地与厂区抑尘：选配风送式喷雾机，水平射程30米，可对建筑工地、厂区堆场等区域进行远距离喷雾抑尘，减少扬尘污染。
• 应急消防辅助：车辆配备消防接头和自吸功能，吸程≥6米，可利用罐体储水进行应急消防辅助供水，也可用于运水、排水作业。
• 高空建筑冲洗：绿化洒水高压炮可调节为直冲状，最大射程30米，用于清洗高空建筑外墙、广告牌等设施。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：公告罐体总容量9.99立方米，有效容积9.52立方米，罐体尺寸4200×2350×1550mm，采用Q235碳钢，隔板厚度3mm，罐体厚度4mm，封头厚度5mm，单次加水可覆盖更长作业距离。
• 2. 强劲动力底盘，承载可靠：采用福田欧曼BJ1161Y6AAS-01底盘，玉柴YCY30180-66发动机（132kW/180马力），法士特8JS75TC变速箱，9.00R20轮胎，总质量16000kg，额定载质量9110kg，承载能力强。
• 3. 多功能喷洒系统，适应性强：配备前冲、后洒、侧喷、绿化洒水高压炮（射程30米，可调喷射形状），带自吸功能（吸程≥6米）、消防接头、自流阀，满足多种作业需求。
• 4. 可选配风送式喷雾机，扩展抑尘能力：选配8kW柴油发电机组供电的喷雾机，风机功率2.2kW，水泵功率1.5kW，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米，遥控控制仰俯和旋转，适合远距离抑尘。
• 5. 标准化管路与轻量化配件：采用铸钢弯头三通、铝合金法兰三通等标准管接件，模具一次性压铸成型，无焊缝防漏水，铝合金材质轻量化；加粗主管道（76mm），提升过水效率。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路、阀门密封性，确保无泄漏；检查洒水泵润滑油位，启动发动机后检查取力器接合是否正常；确认前冲、后洒、侧喷、高压水炮等装置动作灵活。
• 2. 洒水作业操作：通过驾驶室内控制开关或遥控器控制各阀门，依次开启前冲、后洒、侧喷等装置；调节高压水炮喷射形状（直冲、大雨、中雨、毛毛雨），根据作业需求调整射程和角度。
• 3. 喷雾机使用与维护（选配）：启动前检查发电机组燃油、机油、冷却液；喷雾作业时通过遥控器控制风机启停、水泵压力、仰俯角度和旋转方向；作业后清洗喷嘴，防止堵塞，定期更换机油和滤芯。
• 4. 自吸与排水操作：自吸时连接吸水管，打开自吸阀，启动洒水泵，吸程可达6米；排水时打开自流阀或通过消防接口排水；作业后清洗滤网，防止杂质进入泵体。
• 5. 日常保养：定期检查罐体防腐涂层，发现锈蚀及时修补；润滑各阀门、球阀转动部位；检查管路接头紧固情况，防止松动漏水；长期停放时排空罐内积水，防止冻裂。
