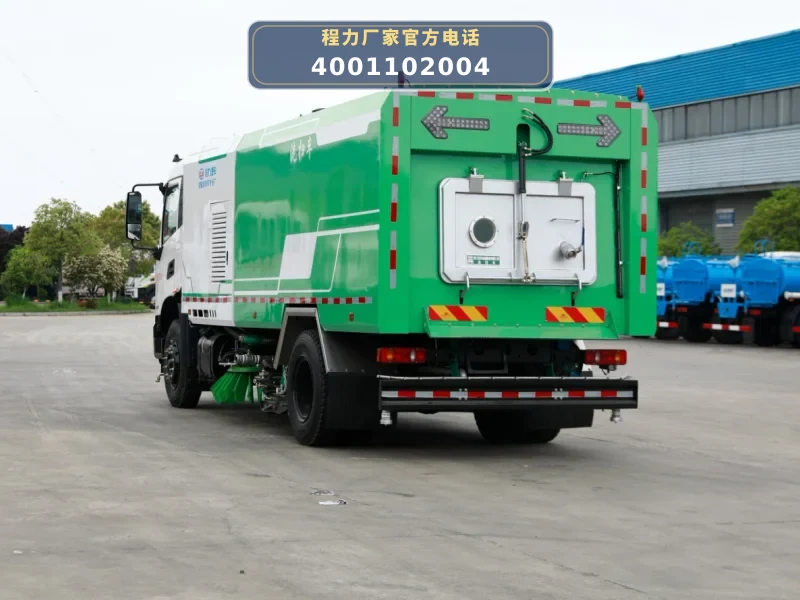

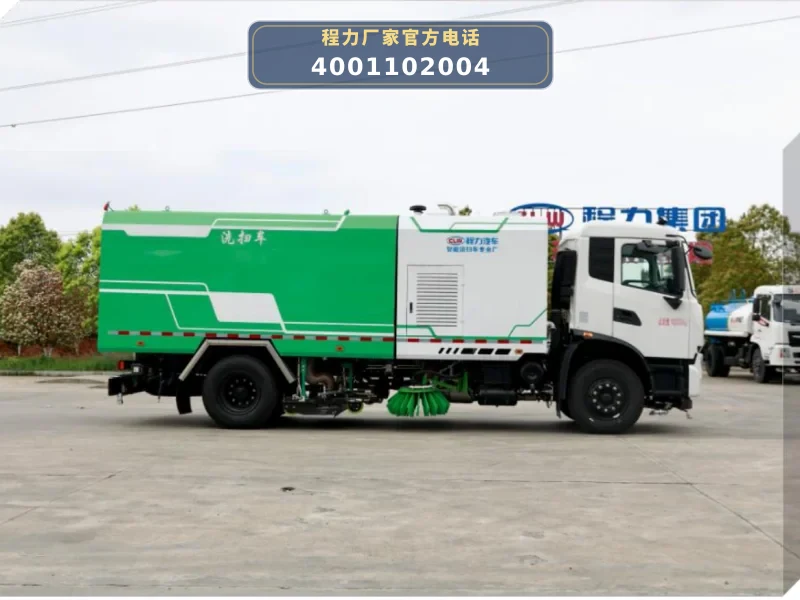

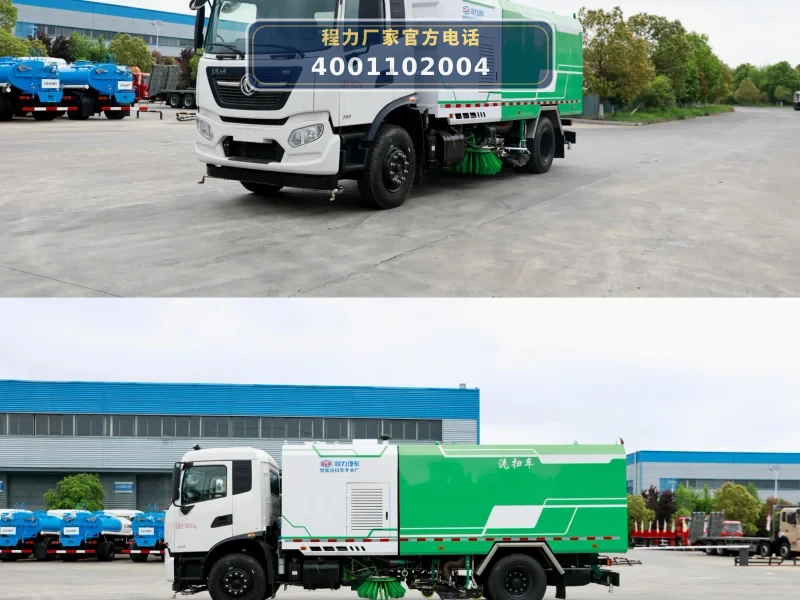

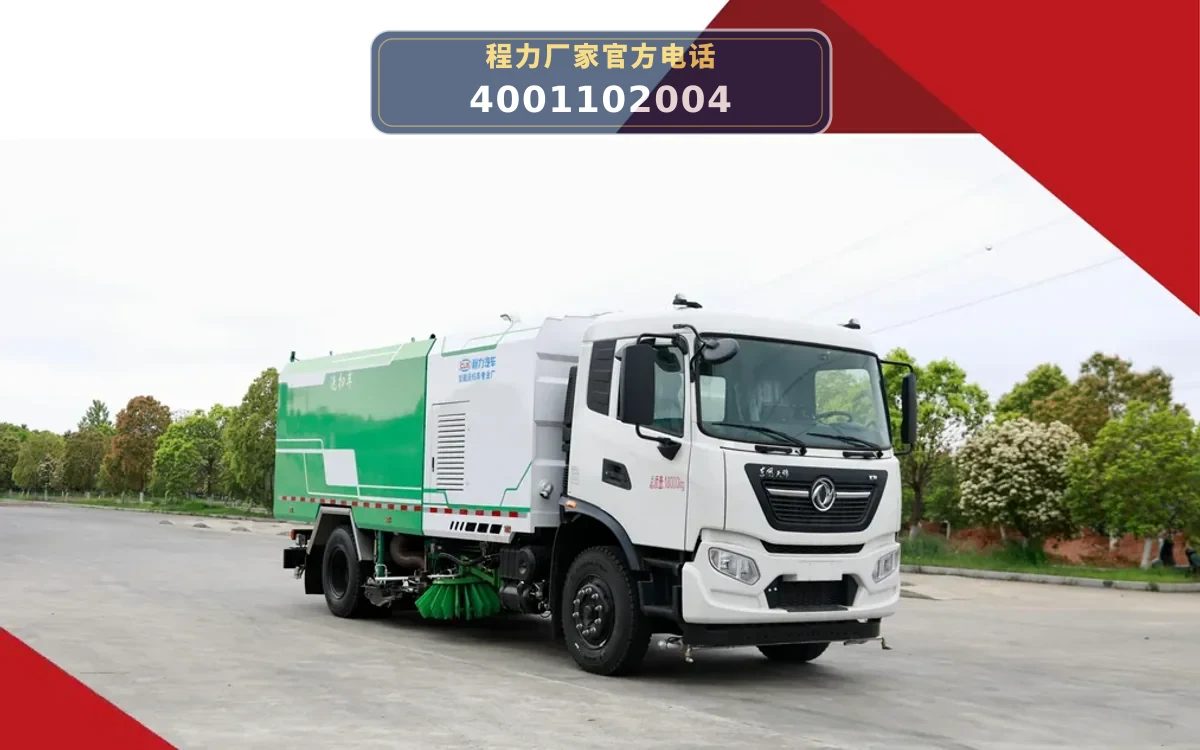

CL5180TXSAQZ型东风天锦16方洗扫车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

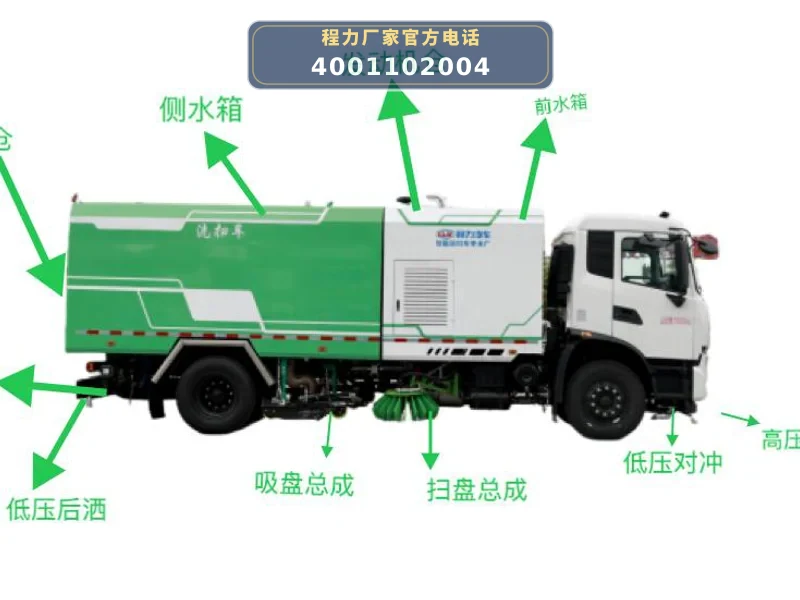

CL5180TXSAQZ型洗扫车以东风天锦DFH1180EX8二类底盘为动力平台，底盘发动机B6.2NS6B260（191kW）通过取力器驱动副发动机（康明斯B170，125kW），副发动机直接驱动液压油泵、高压水泵和免维护离心风机（最大风量12000m³/h，全压9500Pa）。液压油泵驱动左、右扫盘伸缩、升降和旋转，扫刷将两侧垃圾扫至吸盘前方。

高压水泵（不锈钢泵头，额定压力10MPa，额定流量142L/min）将来自清水箱（额定容量9m³）的清洁水加压后，经高压管路、控制阀分别输送到吸盘内喷水杆和左、右喷水杆，扇形高压喷嘴喷出的水帘组成总宽不小于3.5m的U形水刀，将地面附着物冲起。同时，风机产生的负压将垃圾经风管吸入垃圾箱（额定容量7m³）贮存。

作业过程中，后喷雾功能可有效降尘，避免二次污染。垃圾箱举升角度≥50°，便于卸料。整车配备20m自动缠绕卷盘和高压长枪，用于驻车清洗车辆。电气系统采用DC24V、PLC编程控制，驾驶室及尾部两套操作系统，并配有语音播报、报警系统及右、后路监控系统。

06 / 适用作业场景

• 城市道路日常洗扫保洁：适用于城市主干道、次干道、非机动车道的路面清洗和清扫，最大吸扫宽度约3.5m，清扫效率≥95%，一次作业即可达到较高洁净度。
• 高速公路及隧道桥梁清洁：底盘动力强劲（191kW），最高车速89km/h，可快速转场；吸扫行驶速度3-20km/h，适应高速公路、隧道、桥梁等长距离、高效率作业需求。
• 广场、机场、码头等大面积场地清扫：水罐容量9m³、垃圾箱容量7m³，可长时间连续作业；最大清扫能力52500m³/h，适合大面积广场、机场、码头等场所的日常保洁。
• 工地、厂区等干道清洗：配备高压水泵（10MPa）和低压冲洗功能，可对工地、厂区等干道路面进行定点冲洗和降尘处理，配合洗扫作业有效清理泥沙、粉尘。
• 路沿及路沿石立面清洗：通过左、右喷杆上的路沿清洗弯管，高压水幕可完成路沿和路沿石立面的洗刷，适用于对路沿清洁度要求较高的市政道路。

07 / 产品核心优势

• 1. 大容量水箱与垃圾箱，适合长时间作业：水罐额定容量9m³，垃圾箱额定容量7m³，总容积达16m³，可减少加水、卸料频次，提升单次作业时长和效率。
• 2. 高品质免维护离心风机，吸力强劲：采用免维护离心风机，最大风量12000m³/h，风机全压9500Pa，叶片材料特殊钢制作，不易磨损，确保持续高效吸扫。
• 3. 进口高压水泵及喷嘴，冲洗效果佳：高压水泵及水喷嘴为原装进口欧洲产品，不锈钢泵头，额定压力10MPa，额定流量142L/min，扇形水刀冲洗力强，路面洁净度高。
• 4. 智能电控系统，操作便捷安全：PLC编程控制系统，驾驶室及尾部两套操作系统，一键操作、语音播报及报警系统，配合右、后路监控，驾驶员可实时观察作业状态并调整模式。
• 5. 不锈钢水箱与垃圾箱，结构耐用美观：水箱和垃圾箱采用不锈钢材料经数控折弯后一次焊接成型，加工精度高、强度好，整车喷涂工艺按进口乘用车标准，表面光洁、耐腐蚀。

08 / 操作与保养

• 1. 作业前检查：检查液压油位（液压油箱容量60L）、高压水泵润滑油位、风机皮带张紧度；确认扫盘、吸盘、喷杆无堵塞或磨损；检查水箱和垃圾箱密封性。
• 2. 液压系统维护：定期更换液压油滤芯，检查齿轮泵、液压马达、液压缸及电磁阀有无渗漏；系统压力12MPa，严禁超压使用。
• 3. 高压水路系统保养：高压水泵（柱塞泵，型号40）每工作500小时更换机油；清洗或更换喷嘴；检查气控高压球阀动作是否灵活；20m高压冲洗卷盘使用后应排空余水。
• 4. 风机及吸扫系统保养：定期清理风机叶轮及蜗壳内积尘；检查吸盘离地高度（最大220mm）及密封条磨损情况；扫盘刷毛磨损后及时更换，保持外伸尺寸≥400mm。
• 5. 电气系统检查：检查蓄电池电压（24V，2只12V串联）及接线；PLC控制器、传感器、报警装置功能正常；尾部LED箭头灯及室内监视器工作正常。
• 6. 垃圾箱及自洁装置维护：每次卸料后，使用箱内自洁喷头冲洗垃圾箱内壁，防止残渣腐蚀；检查举升液压缸及铰接点润滑情况，举升角度≥50°。

09 / 产品常见 FAQ

10 / 图片资料与展示
