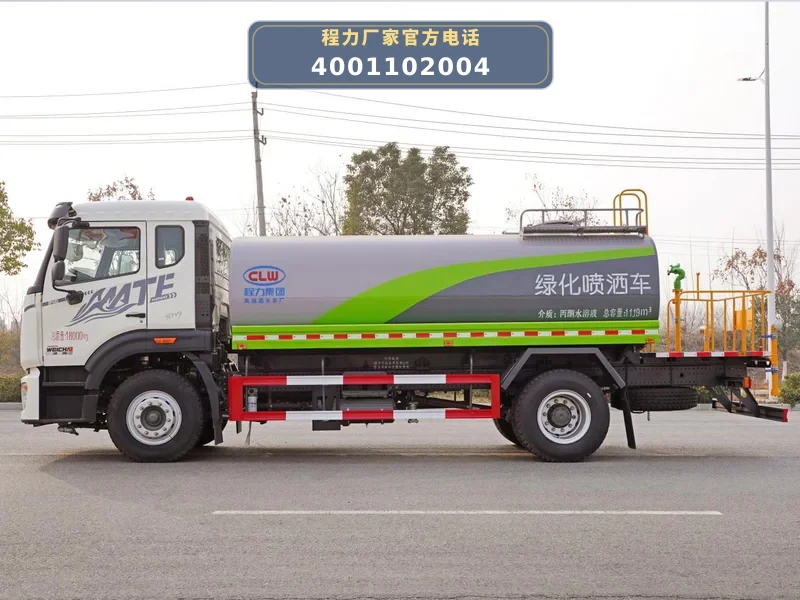

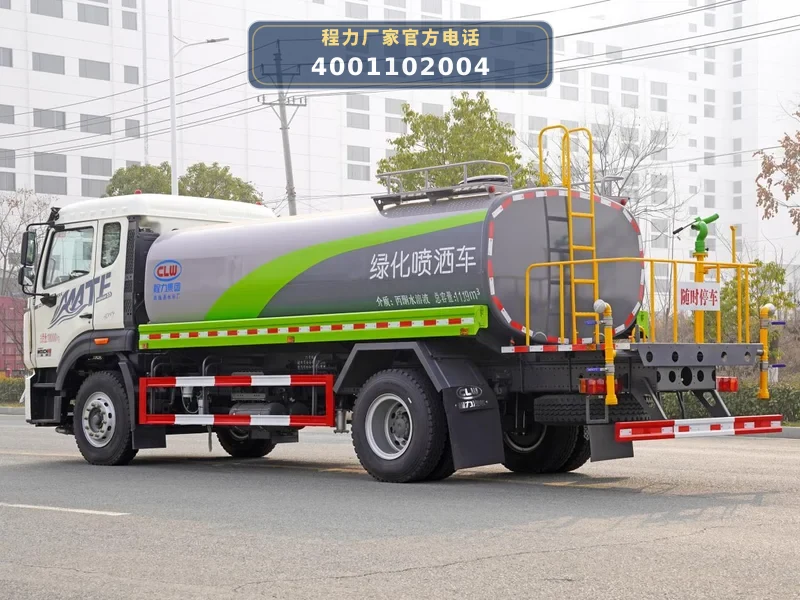

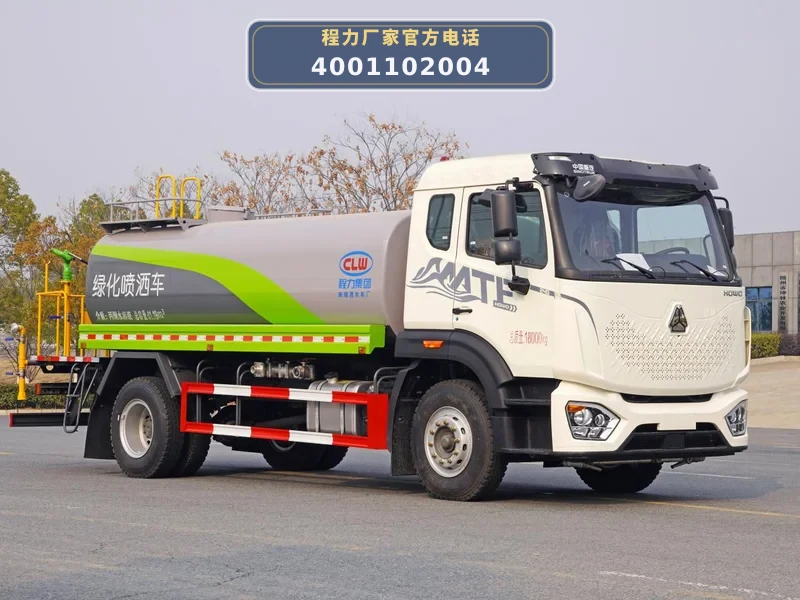

CL5181GPSZ6型重汽豪沃13.6方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5181GPSZ6型绿化喷洒车以重汽豪沃ZZ1187K511JF1底盘为动力平台，发动机可选WP4.6NQ240E62（240马力）或MC07.25-60（255马力），通过取力器驱动专用洒水泵。作业时，发动机动力经变速箱、取力器传递至洒水泵，将罐体内介质（丙酮水溶液，密度950kg/m³）加压后输送至各喷洒装置。

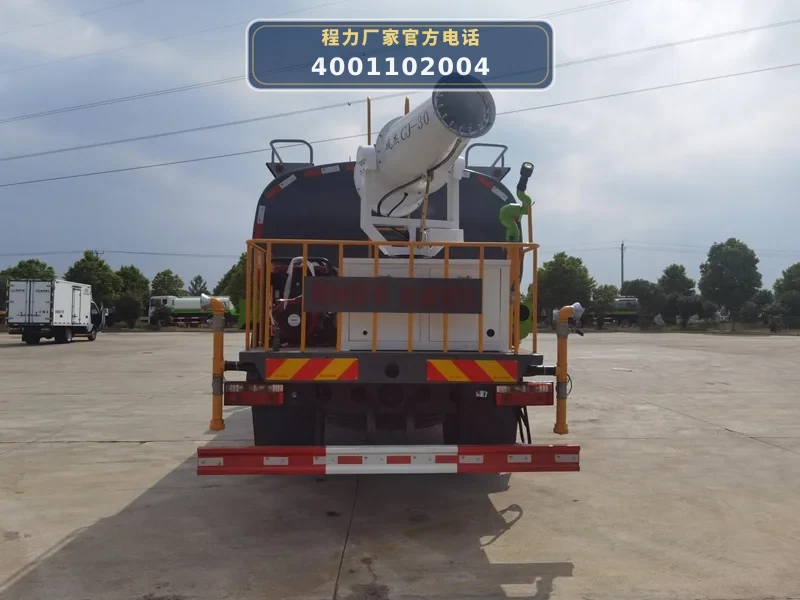

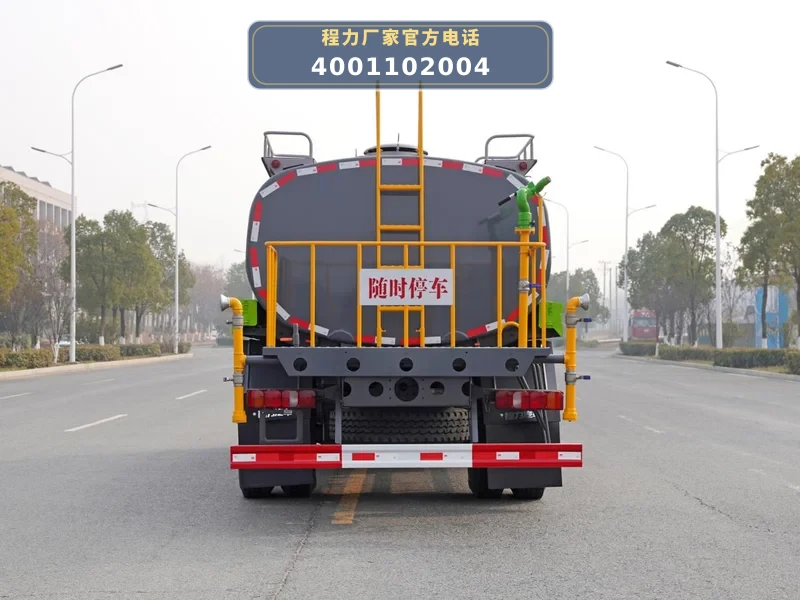

喷洒系统包括前冲（喷）装置、后洒装置、侧喷装置以及后工作平台上的绿化洒水高压炮。前冲装置用于路面冲洗，后洒装置用于路面洒水压尘，侧喷装置可调节喷洒角度，绿化洒水炮可调节喷射形状（直冲状、大雨、中雨、毛毛雨），最大射程30米。罐体采用Q235材质，内部设隔板，配备消防接头、自流阀、自吸功能及滤网，吸程≥6米，洒水宽度≥16米。选装风送式喷雾机（QF-30型）时，由8kW柴油发电机组供电，风机功率2.2kW，水泵功率1.5kW，通过16个不锈钢喷嘴将水雾化，水平射程30米，仰俯角度-5~60度（遥控），雾谱范围50-150μm。

06 / 适用作业场景

• 城乡道路洒水压尘：利用前冲装置和后洒装置，对城市主干道、次干道及乡镇道路进行洒水作业，有效降低路面扬尘，改善空气质量。洒水宽度≥16米，单次作业覆盖面积大。
• 园林绿化浇灌：通过侧喷装置和绿化洒水高压炮，对道路两侧绿化带、草坪、树木进行浇灌。高压炮射程30米，可调节喷射形状，满足不同高度和距离的浇灌需求。
• 应急消防辅助：配备消防接头和自流阀，可在紧急情况下作为临时消防水源使用。
• 护栏冲洗与高空建筑冲洗：选装电子水炮或风送式喷雾机后，可对道路护栏、高空建筑表面进行冲洗或喷雾降尘。喷雾机水平射程30米，仰角可达60度。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：公告容积11.19立方米，实际容积可达13.6立方米（罐体尺寸4800×2300×1450mm），单次加水可覆盖更长作业距离，减少加水频次。
• 2. 多发动机可选，适应不同工况：底盘可选潍柴WP4.6NQ240E62（240马力）或曼MC07.25-60（255马力）发动机，匹配豪沃8档带同步器变速箱，动力充沛，适应城市及郊区复杂路况。
• 3. 多功能喷洒系统，一车多用：标配前冲、后洒、侧喷、绿化洒水炮，可选装风送式喷雾机（QF-30型），实现洒水、压尘、浇灌、喷雾等多种作业模式，满足不同场景需求。
• 4. 优质罐体材质，耐用防锈：罐体采用Q235碳钢，隔板厚度3mm，罐体厚度4mm，封头厚度5mm，大口径直通球阀、铝合金三通、加粗主管道（76mm），标准化管接件，互换性好，维修方便。
• 5. 底盘可靠性高，承载能力强：重汽豪沃底盘，德国曼11吨级后桥，250直通双层大梁，10.00R20钢丝胎，总质量18000kg，额定载质量10200kg，承载能力强，行驶稳定。

08 / 操作与保养

• 1. 作业前检查：检查罐体、洒水泵、管路及阀门是否完好，各连接处有无渗漏。检查取力器及传动轴润滑情况。确认发动机冷却液、机油、燃油充足。
• 2. 洒水作业操作：启动发动机，踩下离合器，接通取力器开关，缓慢松开离合器，使洒水泵低速运转。根据作业需求，开启前冲、后洒、侧喷或绿化炮对应的球阀，调节喷洒角度和流量。作业结束后，先关闭喷洒阀门，再断开取力器。
• 3. 风送式喷雾机（选装）操作与保养：启动柴油发电机组，待电压稳定后，依次启动风机和水泵。通过遥控器调节喷雾机仰俯角度（-5~60度）和旋转方向。定期清理喷嘴滤网，检查风机叶片及电机轴承润滑。发电机每50小时检查机油油位，每100小时更换机油。
• 4. 罐体及管路保养：每次作业后，排空罐内余水，防止冬季冻裂。定期清洗滤网，检查球阀密封性。长期停放时，应在罐体内壁涂防锈油。检查铝合金三通及铸钢弯头有无裂纹，及时更换损坏件。
• 5. 底盘日常维护：按底盘说明书要求进行发动机、变速箱、后桥的保养。定期检查轮胎气压及磨损情况。ABS系统（型号446 004 6300）故障时及时维修。注意限速装置（选装）的设定，最高车速89km/h。

09 / 产品常见 FAQ
