CL5183GPSAQC型东风天锦16方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5183GPSAQC型绿化喷洒车以东风天锦DFH1180EX8底盘为动力平台，搭载康明斯B6.2NS6B230/B6.2NS6B260/DDi47E60-60发动机（功率230-260马力），通过取力器驱动专用洒水泵。发动机动力经变速箱取力口传递至泵组，带动水泵产生高压水流，经管路分配至各喷洒执行机构。

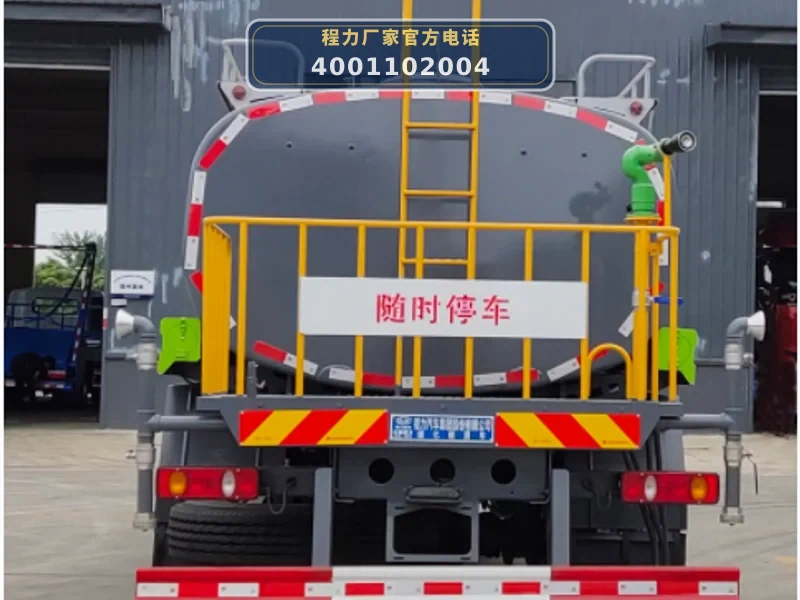

作业时，水流从罐体（公告容积11.16立方米，罐体尺寸5000×2400×1600mm）经滤网吸入水泵，通过加粗主管道（76mm）输送至前冲、后洒、侧喷及后平台高压水炮。前冲装置用于路面冲洗，后洒实现均匀洒水，侧喷可调节方向进行绿化带浇灌，高压水炮（最大射程30米）支持直冲、大雨、中雨、毛毛雨等多种喷射形状，用于远距离喷洒或高空建筑冲洗。选装风送式喷雾机（功率2.2kW，水平射程30米）时，通过三缸柱塞泵加压，经16个不锈钢喷嘴形成雾状，由风机送风扩散，实现抑尘、消毒等功能。

整车总质量18000kg，轴距4700mm，后防护离地高度470mm，确保作业稳定。作业完成后，可通过自流阀或消防接头排水，罐体具备自吸功能（吸程≥6米），方便从水源取水。

06 / 适用作业场景

• 城市道路冲洗与洒水抑尘：利用前冲装置对城市主干道、次干道进行高压冲洗，配合后洒均匀洒水，有效抑制路面扬尘，降低PM10浓度。洒水宽度≥16米，单次作业覆盖面积大，适合市政环卫部门日常保洁。
• 园林绿化浇灌与农药喷洒：通过侧喷和高压水炮对道路绿化带、公园草坪、行道树进行浇灌。选装风送式喷雾机后，可进行农药喷洒，雾谱范围50-150微米，仰俯角度-5至60度（遥控），精准覆盖目标区域，提高植保效率。
• 应急消防与运水排水：罐体容积11.16立方米（实际容积16立方米），配备消防接头和自吸功能，可作为临时消防水源或应急运水车辆。自流阀方便快速排水，适用于厂矿、工地等缺水区域供水。
• 高空建筑冲洗与护栏清洗：高压水炮最大射程30米，可调节为直冲状，用于清洗高层建筑外墙、桥梁、广告牌等。选装电子水炮后，前伸600mm，便于近距离精确冲洗护栏、路牌等设施。

07 / 产品核心优势

• 1. 大容量罐体，公告容积11.16立方米，实际容积16立方米：罐体尺寸5000×2400×1600mm，采用Q235碳钢（罐体4mm、封头5mm、隔板3mm），单次作业时间长，减少加水频率，提升工作效率。
• 2. 多发动机选择，动力覆盖230-260马力：可选康明斯B6.2NS6B230（230马力）、B6.2NS6B260（260马力）或东风DDi47E60-60（260马力），匹配法士特8档或东风DT08变速箱，适应不同工况需求。
• 3. 全功能喷洒系统，前冲后洒侧喷高压水炮：配备前冲（喷）、后洒、侧喷及后平台高压水炮（射程≥30米），喷射形状可调（直冲、大雨、中雨、毛毛雨），满足路面冲洗、绿化浇灌、抑尘等多种作业。
• 4. 铝合金管接件，轻量化防漏水：铝合金法兰三通、泵出口四通、泵进口直通采用模具一次性压铸成型，无焊缝，避免漏水，互换性好，维修方便，同时降低整车重量。
• 5. 可选风送式喷雾机，扩展抑尘消毒功能：选装功率2.2kW风送式喷雾机，水平射程30米，16个不锈钢喷嘴，遥控调节仰俯角度，雾谱50-150微米，适用于工地抑尘、公共场所消毒等场景。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路、阀门密封性，确认各球阀处于正确开闭状态。检查洒水泵润滑油位，启动发动机后取力器接合应平稳无异响。检查高压水炮、前冲、后洒、侧喷喷嘴是否堵塞，调整喷射方向。
• 2. 洒水作业操作：驾驶室内控制取力器开关，接通水泵动力。根据作业需求依次开启前冲、后洒、侧喷或高压水炮阀门。洒水时车速建议控制在5-15km/h，避免水压过大冲击行人或车辆。作业结束后先关闭喷洒阀门，再断开取力器。
• 3. 自吸与排水操作：自吸时，将吸水管连接至罐体进水口，放入水源（吸程≥6米），打开自吸阀，启动水泵排气吸水。排水时，打开自流阀或消防接头，利用重力排放。注意滤网定期清洗，防止杂物进入水泵。
• 4. 风送式喷雾机（选装）维护：作业前检查三缸柱塞泵机油位，发电机燃油及机油量。喷雾时通过遥控器调节仰俯角度（-5至60度）和水平旋转。使用后清洗喷嘴及管路，防止药液结晶堵塞。长期不用时，排空泵内积水。
• 5. 罐体与管路保养：定期检查罐体防腐涂层，发现锈蚀及时修补。冬季使用后应排空罐内及管路积水，防止冻裂。加粗主管道（76mm）和铝合金管接件需检查密封垫，松动时及时紧固或更换。
• 6. 底盘与安全装置检查：每日检查轮胎气压（10.00R20 18PR）、制动系统及ABS工作状态（ABS型号3631010-C2000等）。后防护离地高度470mm，确保无变形。选装限速装置时，确认限速89km/h功能正常。

09 / 产品常见 FAQ

10 / 图片资料与展示
