CL5187GPS6AQC型东风16方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

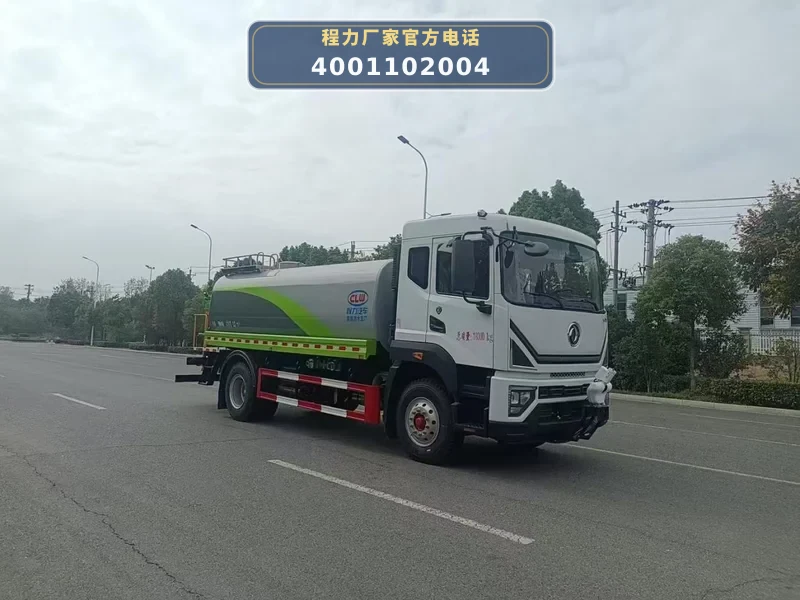

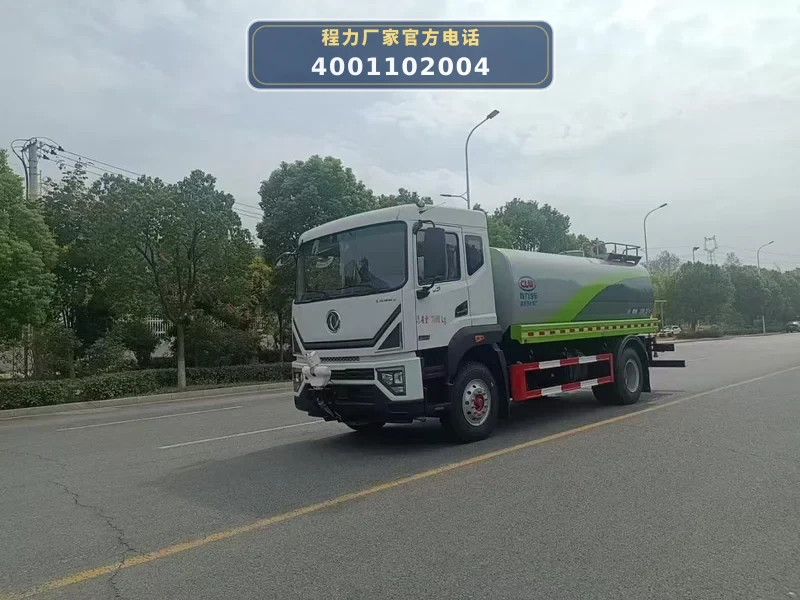

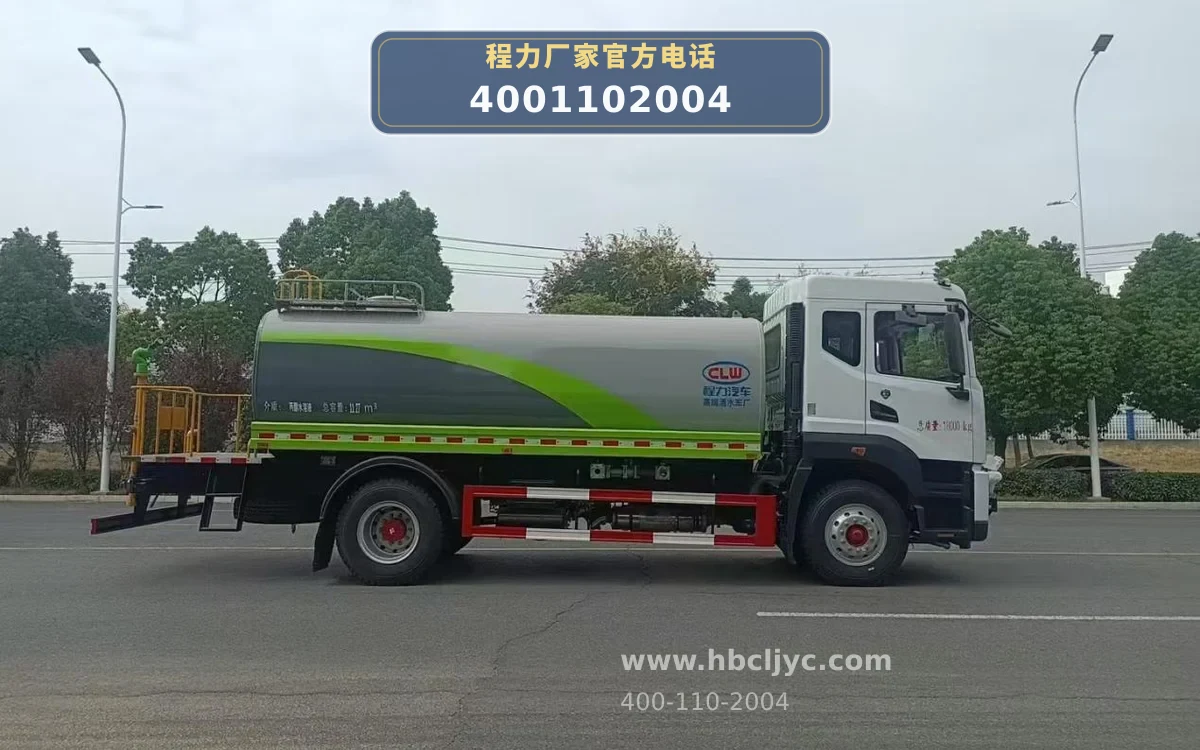

CL5187GPS6AQC型绿化喷洒车以东风EQ1185LJ9CDE底盘为动力平台，总质量18000kg，轴距4500mm。发动机（可选D4.5NS6B240，功率176kW/240马力）通过取力器驱动专用洒水泵，将罐体内的水（介质为丙酮水溶液，密度950kg/m³）加压输送至各喷洒装置。

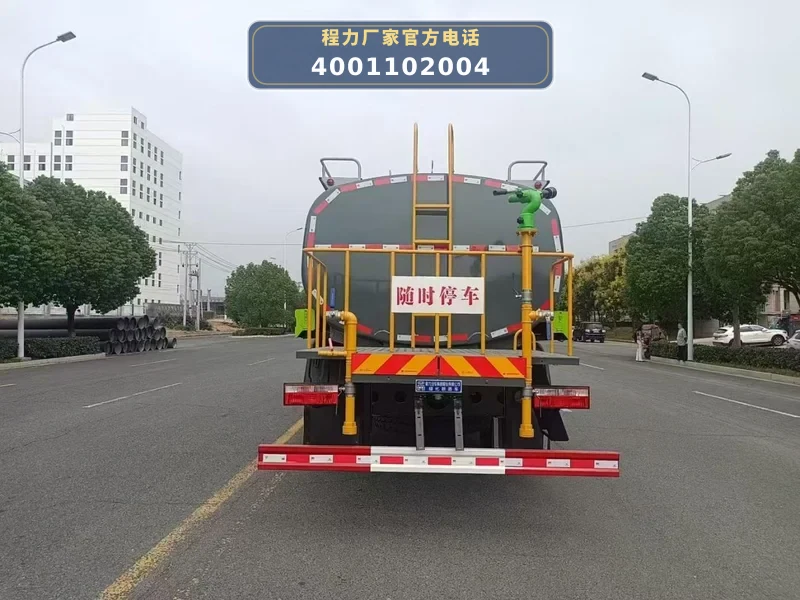

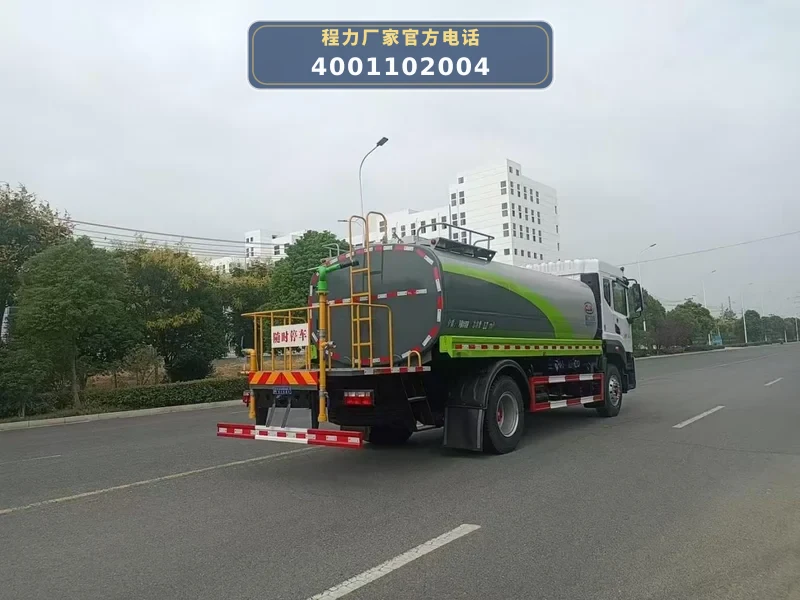

作业时，驾驶员在驾驶室内通过气动或手动阀门控制前冲（喷）、后洒、侧喷及后平台绿化洒水高压炮。高压炮可调节为直冲状、大雨、中雨、毛毛雨，最大射程≥30米。罐体采用Q235材质，隔板厚度3mm，罐体碳钢厚度4mm，封头厚度5mm，配备大口径直通球阀、铝合金三通及加粗主管道（76mm），确保流量与压力稳定。

可选配QF-30型风送式喷雾机，由8kW风冷式柴油发电机组供电，风机功率2.2kW，水泵功率1.5kW，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程（静风状态）30m，通过16个不锈钢喷嘴实现雾化抑尘，仰俯角度-5°至60°（遥控），雾谱范围50-150μm。

06 / 适用作业场景

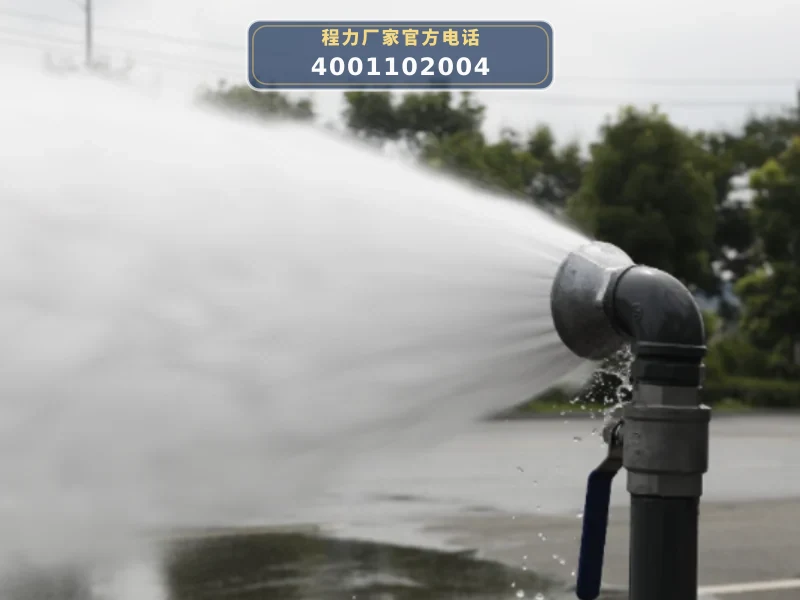

• 城市道路冲洗与降尘：利用前冲装置（喷）对路面进行高压冲洗，后洒装置均匀洒水降尘，适用于城市主干道、次干道及厂区道路的日常保洁与抑尘。洒水宽度≥16米，可有效覆盖多车道。
• 园林绿化与草坪灌溉：通过侧喷及后平台绿化洒水高压炮，对道路两侧绿化带、公园草坪、树木进行喷洒灌溉。高压炮可调节喷射形状，满足不同高度和距离的浇灌需求，最大射程≥30米。
• 应急消防辅助：车辆配备消防接头及自流阀，可利用罐体11.27m³的水量（实际容积16m³）为消防作业提供临时水源，或通过自吸功能（吸程≥6米）从池塘、河流取水，辅助灭火。
• 农药喷洒与护栏清洗：通过加装药液箱（可选）及喷洒系统，可进行农药喷洒作业，防治病虫害。同时，前冲装置可调节用于清洗道路护栏、隔离墩等市政设施。
• 工地与厂区抑尘：选配QF-30型风送式喷雾机后，可对建筑工地、矿山、堆场等扬尘区域进行远距离喷雾抑尘，水平射程30米，雾谱范围50-150μm，有效控制PM2.5和PM10。

07 / 产品核心优势

• 1. 大容量罐体，公告容积11.27m³，实际容积16m³：罐体尺寸5000×2400×1600mm，采用Q235材质，隔板3mm、罐体4mm、封头5mm，强度高、耐腐蚀。单次加水可满足大面积作业需求，减少加水频次，提升作业效率。
• 2. 强劲动力底盘，康明斯240马力发动机：搭载东风康明斯D4.5NS6B240发动机，排量4500ml，功率176kW（240马力），匹配法士特小八挡变速箱（8JS75），动力充沛，爬坡能力强，适应复杂路况。
• 3. 多功能喷洒系统，作业范围广：标配前冲、后洒、侧喷、绿化洒水高压炮（射程≥30米），具备自吸功能（吸程≥6米）和自流阀。高压炮可调节直冲、大雨、中雨、毛毛雨等多种喷射形状，满足不同场景需求。
• 4. 可选配风送式喷雾机，抑尘效果显著：QF-30型喷雾机由8kW发电机组驱动，水平射程30米，16个不锈钢喷嘴，仰俯角度-5°至60°（遥控），雾谱50-150μm，适用于远距离抑尘，提升车辆环境治理能力。
• 5. 标准化管接件，维护便捷：采用铸钢弯头三通、铝合金法兰三通，模具一次性压铸成型，无焊缝，避免漏水。铝合金材质轻量化，互换性好，方便维修换件。冲孔板平台防滑不积水，提升操作安全性。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路、阀门及喷洒装置是否完好，确认取力器接合正常。检查洒水泵润滑油位，确保泵体无泄漏。检查发电机组（若选配）燃油、机油及冷却液液位。
• 2. 洒水系统操作：启动发动机后，接合取力器，缓慢开启洒水泵。通过驾驶室内气动开关或手动球阀控制前冲、后洒、侧喷及高炮。高炮使用时注意调节喷射角度，避免高压水流伤及行人或设施。
• 3. 风送式喷雾机操作（选配）：启动发电机组，待电压稳定后开启风机和水泵。通过遥控器调节喷雾机仰俯角度（-5°至60°）及水平旋转（手动或遥控）。作业结束后先关闭水泵，再关闭风机，最后停机发电机组。
• 4. 自吸与自流操作：自吸时，将吸水管连接至罐体进水口，另一端放入水源（吸程≥6米），打开自吸阀门，启动水泵排气后即可吸水。自流时，打开自流阀，利用重力将罐内水排出。
• 5. 日常保养：定期清洗罐体内部及滤网，防止杂质堵塞管路。检查各球阀、三通及法兰连接处是否漏水，紧固松动螺栓。润滑水泵轴承及传动轴万向节。冬季作业后需排空罐内积水，防止冻裂。
• 6. 长期停放：将罐内水排净，清洗罐体并干燥。各金属裸露部位涂抹防锈油。断开取力器，关闭所有阀门。将车辆停放在平坦、干燥、通风处，每月启动发动机运转一次，检查各系统状态。

09 / 产品常见 FAQ

10 / 图片资料与展示
