CL5188ZYSBEVAHQ型电动压缩式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

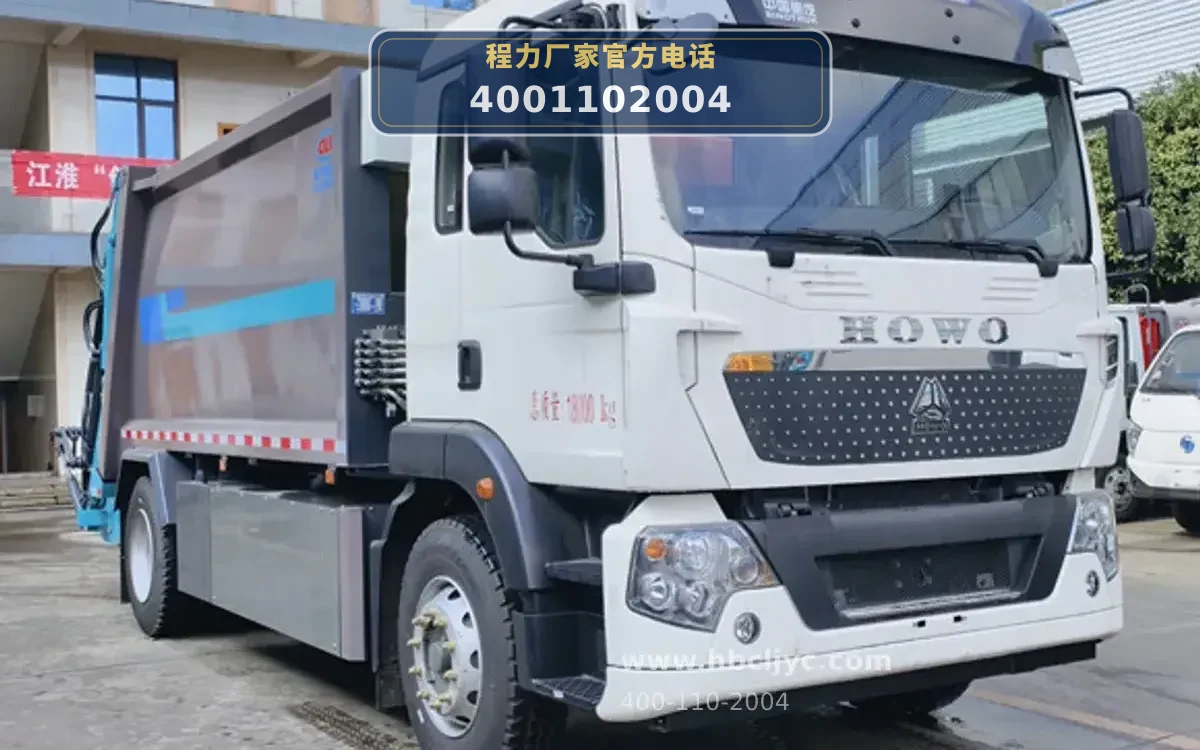

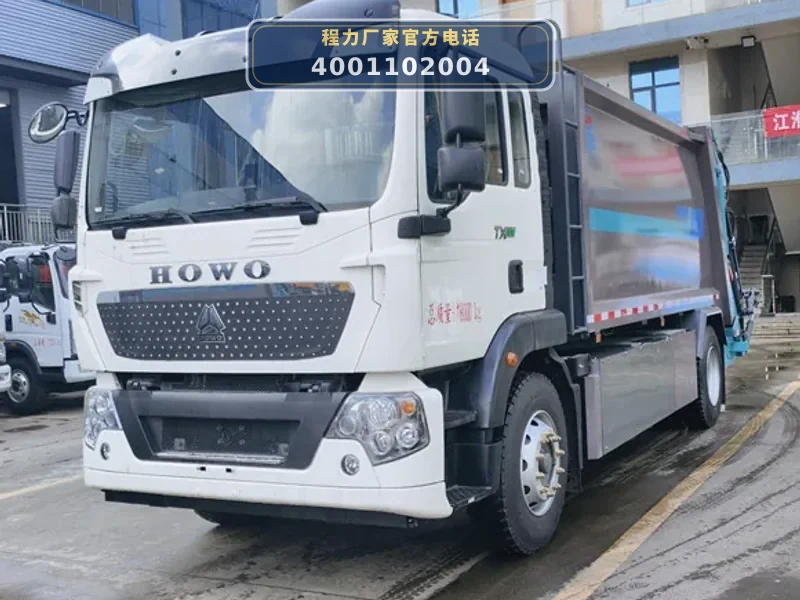

CL5188ZYSBEVAHQ型纯电动压缩式垃圾车以重汽豪沃ZZ1187N451GZ1CEV24电动底盘为动力平台，底盘驱动电机额定功率150kW，峰值功率250kW，通过取力器驱动上装液压系统。整车总质量18000kg，轴距4500mm，箱体容积15立方米，采用电气液一体化技术，实现垃圾的自动装载、压缩和卸料。

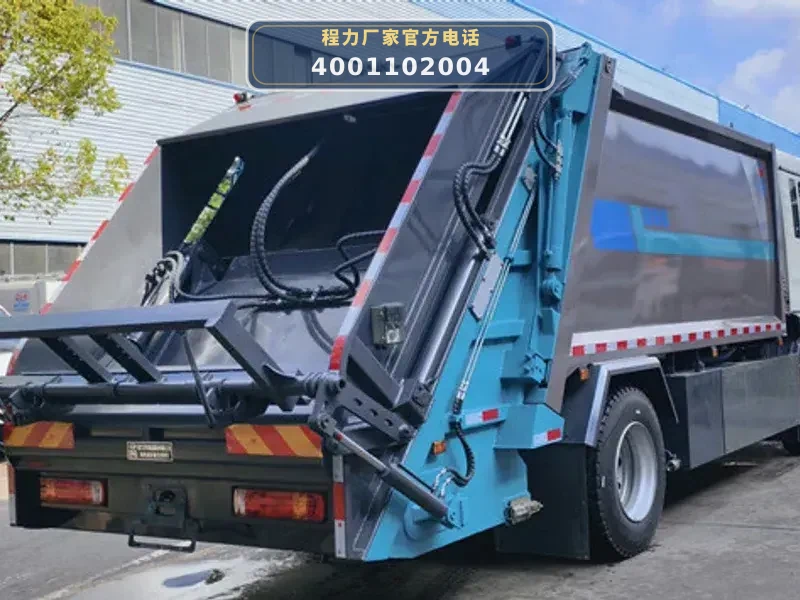

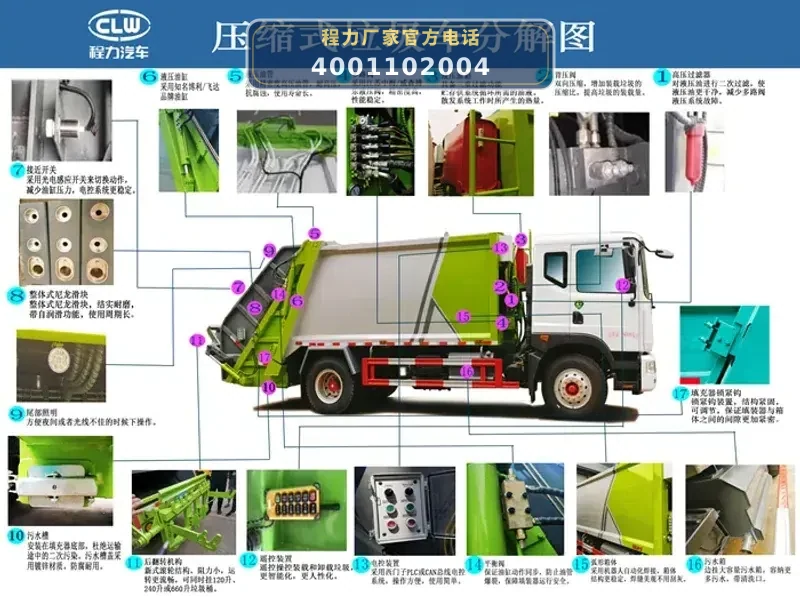

作业时，车辆停靠至垃圾收集点，操作人员通过驾驶室内或车尾右侧的作业控制盒（或遥控器）启动上装。液压系统驱动填装器总成（含滑板、刮板）和尾部上料翻转机构，将垃圾桶（如240L/660L塑料桶或300L铁桶）内的垃圾倒入填装器料斗。随后，滑板和刮板协同动作，将垃圾压入箱体并压实；推铲在卸料时向前推出垃圾。压缩过程中产生的污水经填装器下部弧形板上的漏水口流入污水收集箱，避免二次污染。卸料时，填装器举升，推铲将压实垃圾推出箱体。

06 / 适用作业场景

• 生活垃圾收集与清运：适用于城市居民小区、街道、企事业单位的生活垃圾收集，15立方米箱体可满足中等规模社区的日产垃圾清运需求。
• 垃圾中转站箱体周转：作为中转站与处理厂之间的运输工具，利用推铲快速卸料，配合压缩系统提高转运效率。
• 环卫市场化服务：适合环卫服务公司用于承包区域的垃圾收运，纯电动底盘零排放，符合城市环保要求。
• 学校、医院、商场等公共场所垃圾收集：选装不同翻桶机构（240L/660L塑料桶或300L铁桶），适应多种垃圾桶规格，灵活服务各类场所。

07 / 产品核心优势

• 1. 大容量纯电动力，零排放低噪音：搭载宁德时代246.67kWh磷酸铁锂电池，底盘驱动电机峰值功率250kW，匀速续航300km，上装每小时耗电约20kWh，适合城市环卫作业，无尾气排放。

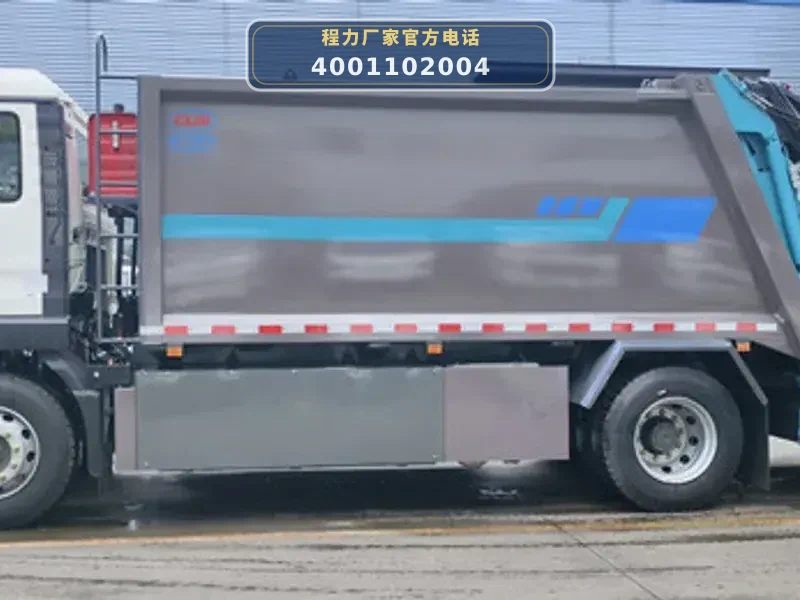

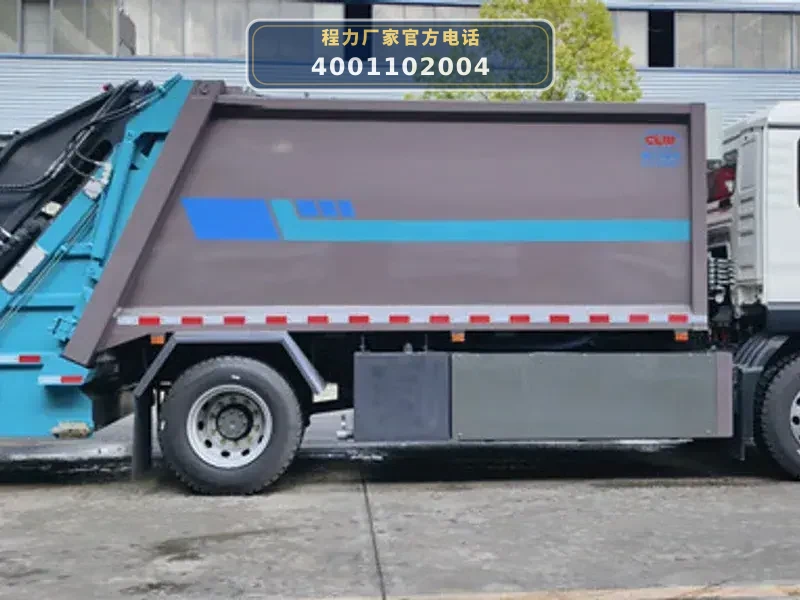

• 2. 高强度箱体，防腐耐用：箱体采用武钢Q355高强度钢板焊接，边四底五结构，方弧形设计，机器人焊接工艺，不刮灰、不漏水，承压强、不变形。
• 3. 高效压缩系统，装载量大：四节推板油缸，填装器滑板采用高耐磨材料冷弯成型，外置滑板油缸，运行速度快，压缩比高，15立方米箱体可装载更多垃圾。
• 4. 多重安全防护，操作可靠：填装器举升液压系统设置双向平衡阀，即使油管爆裂填装器也不会突然落下；尾部紧急停止按钮，保障作业安全。
• 5. 智能控制，多种操作模式：配备驾驶室和车尾双作业控制盒，支持自动、手动和遥控三种操作方式，带西门子PLC控制系统（可选CAN总线），调试维修方便。

08 / 操作与保养

• 1. 液压系统检查：每日作业前检查液压油位、油质及管路接头密封性，确保江苏中梅/威森博乐多路阀、安徽皖液液压油泵及湖北博利液压油缸无渗漏。
• 2. 填装器与滑板保养：定期检查填装器滑道磨损情况，滑板两侧尼龙滑块如有磨损及时更换；刮板受力部位及弧形板检查变形或开裂。
• 3. 污水箱清理：每次卸料后打开污水箱两侧大口径镀锌排污阀排放污水，防止堵塞；定期清洗污水箱内部。
• 4. 电气控制系统维护：检查驾驶室和车尾作业控制盒、遥控器及紧急停止按钮功能正常；西门子PLC控制盒保持干燥清洁，线束无松动。
• 5. 翻转机构润滑：尾部上料翻转机构的轴套、翻转臂主销等部位每两周加注润滑脂，检查淬火轴套及通穿双面焊接焊缝无裂纹。
• 6. 电池与充电系统：建议使用120kW充电桩，充电时间约1.5小时；定期检查宁德时代磷酸铁锂电池组外观及连接线，保持充电口清洁。
