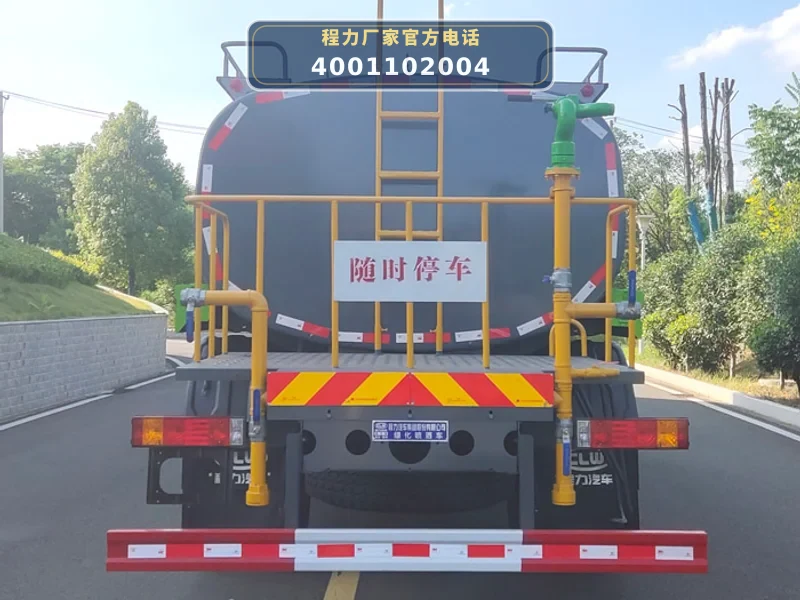

CL5189GPS6AQC型陕汽德龙14方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5189GPS6AQC型绿化喷洒车以陕汽德龙SX1189LA1F1C底盘为动力平台，搭载YCS04200-68型柴油发动机（功率147kW），通过底盘取力器驱动专用洒水泵。发动机动力经变速箱取力口传递至水泵，水泵从罐体吸水并加压，通过管路分配至前冲、后洒、侧喷及后平台高炮等作业装置。罐体公告容积11.49m³（实际容积14.17m³），采用Q235碳钢焊接，内部设防波板，确保行驶稳定性。

作业时，驾驶员通过驾驶室内的气动或手动阀门控制各喷水口的启闭。前冲装置用于路面冲洗，后洒装置进行均匀洒水，侧喷可调节角度用于绿化带浇灌。后平台配备绿化洒水高压炮，喷射形状可调（直冲、大雨、中雨、毛毛雨），最大射程30米。选装的风送式喷雾机（QF-30型）由8kW柴油发电机组供电，风机功率2.2kW，水泵功率1.5kW，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米，通过遥控控制仰俯角度（-5°至60°）和360°旋转，实现远距离雾化抑尘。

06 / 适用作业场景

• 城市道路清洗与洒水降尘：利用前冲装置和后洒装置，对城市主干道、次干道进行路面冲洗和洒水降尘，洒水宽度≥16米，可有效抑制扬尘，改善空气质量。
• 园林绿化浇灌与农药喷洒：通过侧喷和绿化洒水高压炮，对道路两侧绿化带、公园草坪、树木进行浇灌；选装风送式喷雾机后，可进行农药喷洒，雾谱范围50-150μm，覆盖面积广。
• 应急消防与运水排水：配备消防接头和自流阀，可利用罐体储存的11.49m³水进行应急消防辅助作业；同时具备自吸功能（吸程≥6米），可用于临时运水、排水。
• 工地与厂区抑尘降温：选装风送式喷雾机后，在建筑工地、矿山、堆场等场所进行远距离喷雾抑尘，水平射程30米，有效降低粉尘浓度和作业环境温度。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：公告容积11.49m³，实际容积14.17m³，罐体尺寸4300×2350×1650mm，采用Q235碳钢（罐体4mm、封头5mm），单次加水可覆盖更长作业距离，减少加水频次。
• 2. 陕汽德龙底盘，承载稳定：底盘型号SX1189LA1F1C，轴距4000mm，总质量18000kg，搭载YCS04200-68发动机（147kW/200马力），匹配8JS85E-C变速箱，4.8T前桥+8.7T后桥，轮胎10.00R20，承载能力强，行驶稳定。
• 3. 多功能喷洒系统，作业灵活：标配前冲、后洒、侧喷、后平台高炮，高炮喷射形状可调（直冲、大雨、中雨、毛毛雨），最大射程30米；选装风送式喷雾机（QF-30型），遥控控制，水平射程30米，满足不同场景需求。
• 4. 标准化管路配件，维护便捷：采用铸钢弯头三通、铝合金法兰三通，模具一次性压铸成型，无焊缝避免漏水；铝合金材质轻量化，互换性好，方便维修换件。加粗主管道（76mm）提升过水效率。
• 5. 免征购置税，降低购车成本：公告库标记免征为是，用户购车可免缴车辆购置税，直接降低初始投入。

08 / 操作与保养

• 1. 作业前检查：检查罐体及各阀门密封性，确保无泄漏；检查洒水泵润滑油位及传动轴连接；检查前冲、后洒、侧喷喷嘴是否堵塞；选装风送式喷雾机时，检查发电机组燃油、机油及风机皮带张紧度。
• 2. 洒水作业操作：启动发动机，踩下离合器，接通取力器开关使洒水泵工作；通过驾驶室内气动或手动阀门控制各喷水口；作业结束后先关闭取力器，再熄火。冬季作业后需排空泵内及管路积水，防止冻裂。
• 3. 高炮与喷雾机使用：绿化高炮可通过调节喷嘴改变射流形状；选装风送式喷雾机时，先启动发电机组，再启动风机和水泵，通过遥控器调节仰俯角度和旋转方向。使用后清洗喷嘴，防止堵塞。
• 4. 罐体与管路保养：定期清洗罐体内壁，防止水垢沉积；检查大口径直通球阀、铝合金三通及加粗主管道（76mm）连接处，发现渗漏及时更换密封件；每月润滑一次各阀门转动部位。
• 5. 底盘与取力器维护：按陕汽德龙底盘保养手册定期更换发动机机油、滤芯及变速箱油；检查取力器齿轮油位，每500小时更换一次；注意轮胎气压（10.00R20）及制动系统状态。

09 / 采购常见 FAQ
