CL5250TXS6QZ洗扫车水罐12m³、垃圾箱10m³

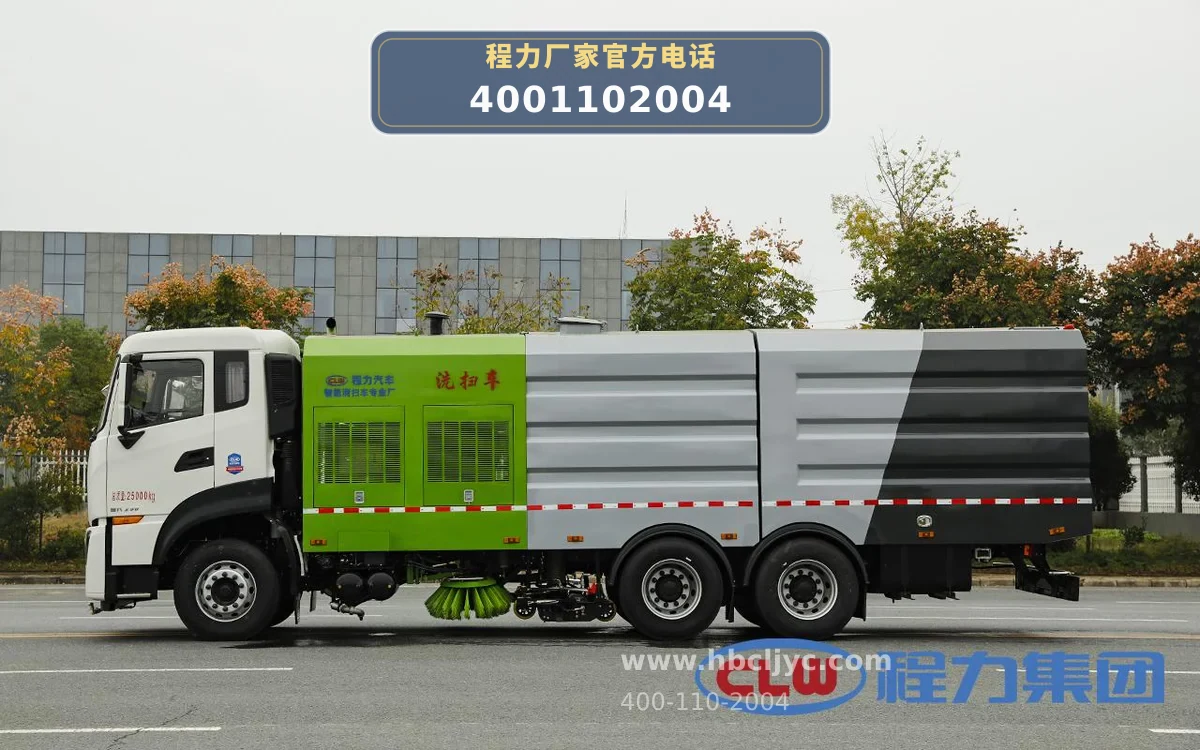

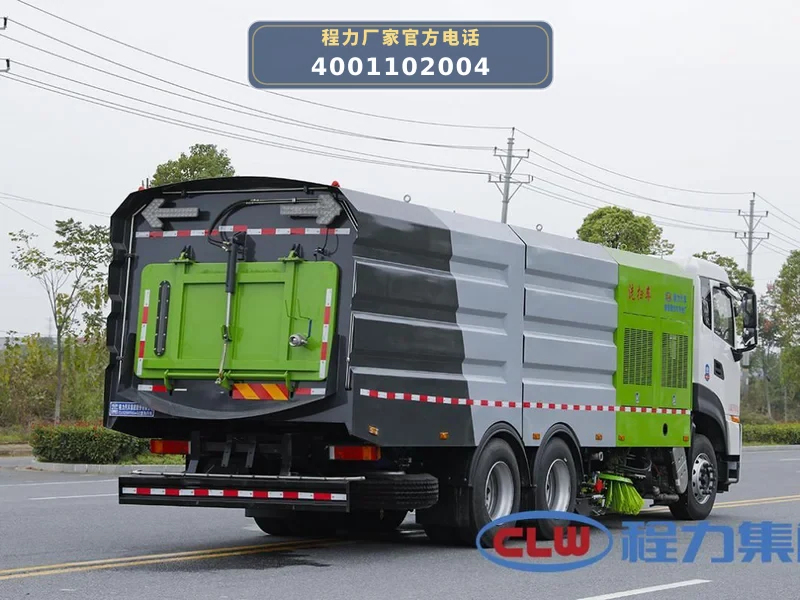

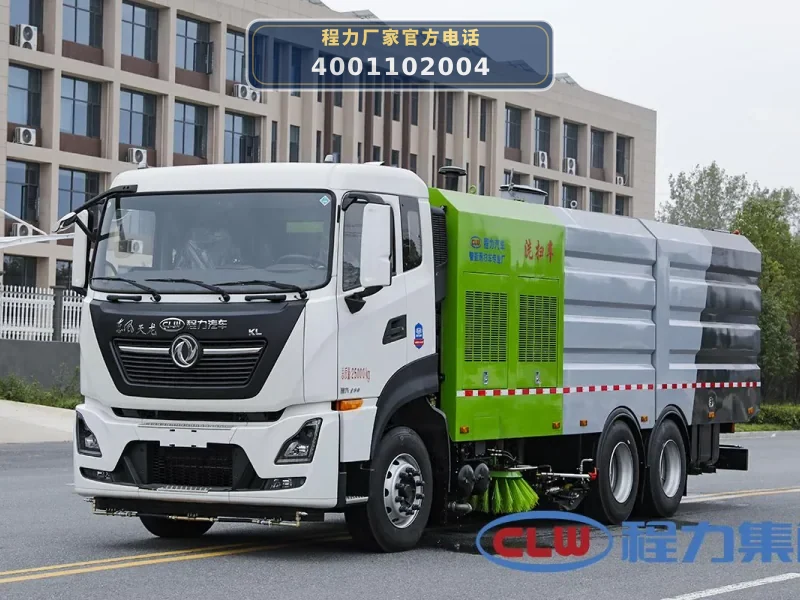

CL5250TXS6QZ型东风天龙洗扫车

CL5250TXS6QZ型洗扫车采用东风天龙DFH1250D4底盘，康明斯290马力发动机，总质量25000kg，水罐12m³、垃圾箱10m³，具备洗扫、清扫、路沿清洗、后喷雾、低压冲洗、自洁等功能，适用于城市道路、高速公路等路面清洁。

01 / 核心技术参数

整车型号	CL5250TXS6QZ
产品名称	东风天龙洗扫车
底盘型号	DFH1250D4
实际容积	水罐12m³、垃圾箱10m³
整车长	10200 mm
整车宽	2520 mm
整车高	3300 mm
总质量	25000 kg
整备质量	14330 kg
额定载质量	10540 kg
公告轴距	4350+1350,5350+1350,5700+1350,4600+1350,4800+1350 mm
轮胎	295/80R22.5 18PR,11.00R20 18PR
轴荷	7000/18000(二轴组) kg
接近角/离去角	20/9 °
前轮距	2010,2040,2070 mm
后轮距	1860/1860,1880/1880 mm
钢板弹簧片数	3/10,3/4,9/10,3/-,9/-,3/-/-,9/-/-
轴数	3 个
驾驶室准乘人数	2,3 人
最高车速	89 km/h

02 / 动力与传动系统

公告动力选型：共 5 款

序号	型号	排量	功率	生产企业
1	D6.7NS6B290	6700 ml	213 kW	东风康明斯发动机有限公司
2	DDi75E350-60	7500 ml	257 kW	东风商用车有限公司
3	DDi75E300-60	7500 ml	220 kW	东风商用车有限公司
4	DDi75E340-60	7500 ml	250 kW	东风商用车有限公司
5	D6.7NS6B320	6700 ml	231 kW	东风康明斯发动机有限公司

公告状态标志

免征是燃油否环保是

其他动力与传动配置

底盘平台	DFH1250D4
能源类型	柴油
制动系统	有
轮胎规格	295/80R22.5 18PR,11.00R20 18PR

03 / 上装配置

1. 罐体

水罐额定容量12m³；垃圾箱额定容量10m³，垃圾箱举升角度≥50°。

2. 高压水系统

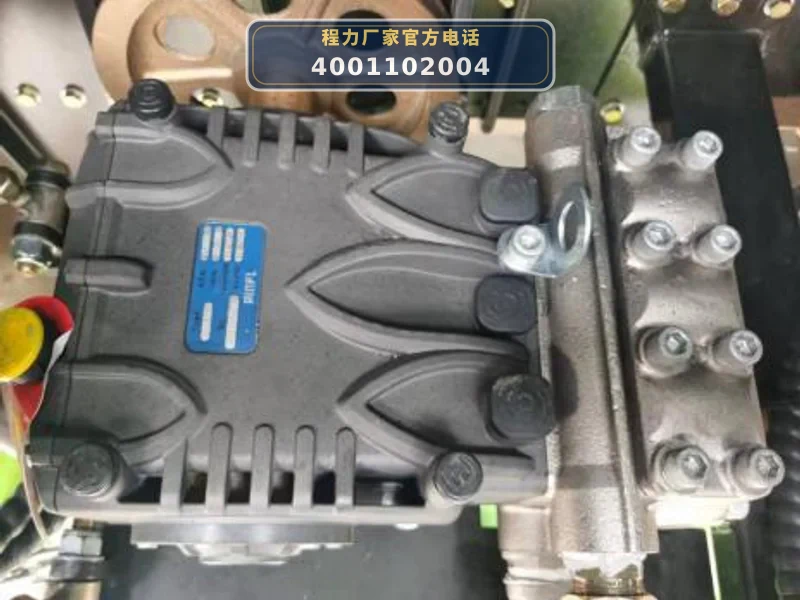

型式柱塞泵，型号PT40，系统压力10MPa，转速1450rpm，流量142L/min，水阀型式气控高压球阀，水阀压力7MPa，喷嘴型式高压洗涤型，水滤器滤网式。

3. 低压水系统

型号豪威60/90，选装，流量60m³/h，扬程90m。

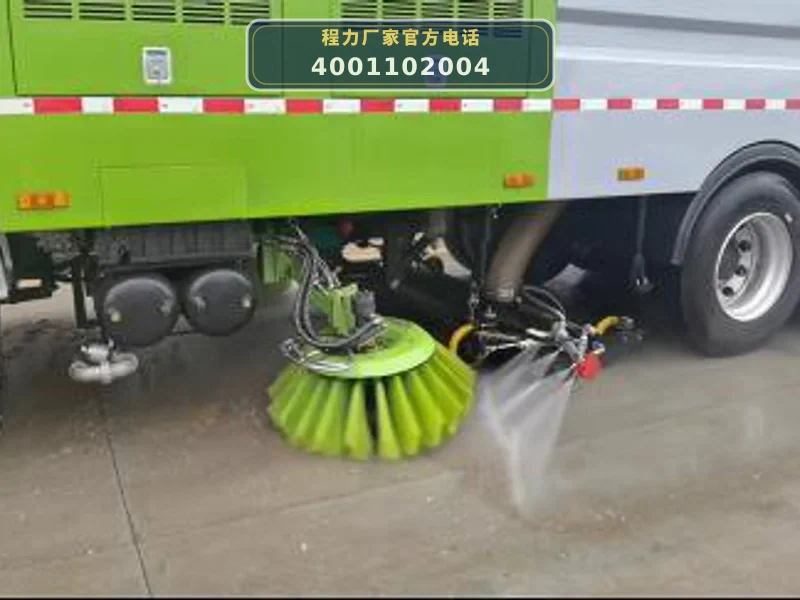

4. 扫盘装置

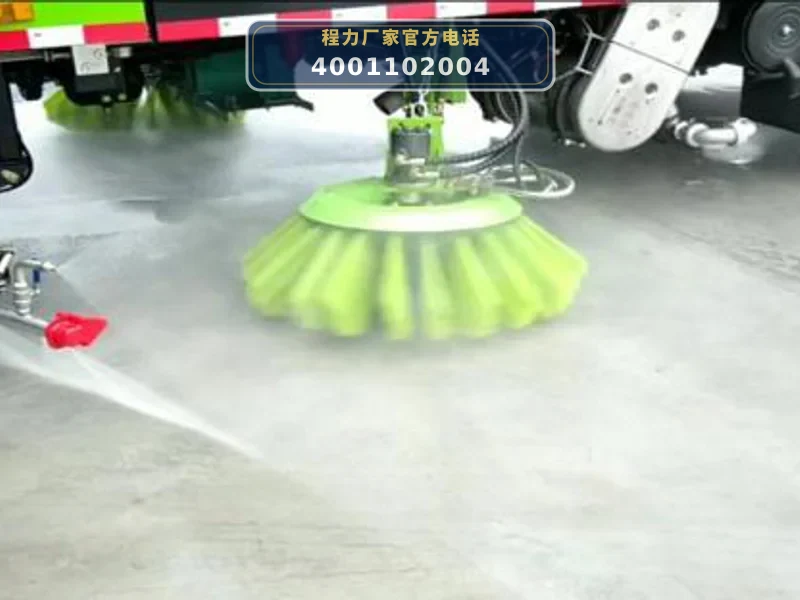

中置两个扫盘，液压马达驱动，转速可调，可独立控制，具有自动避让功能；扫盘直径500mm；扫盘角度前倾：10-15度，外倾：10-15度。

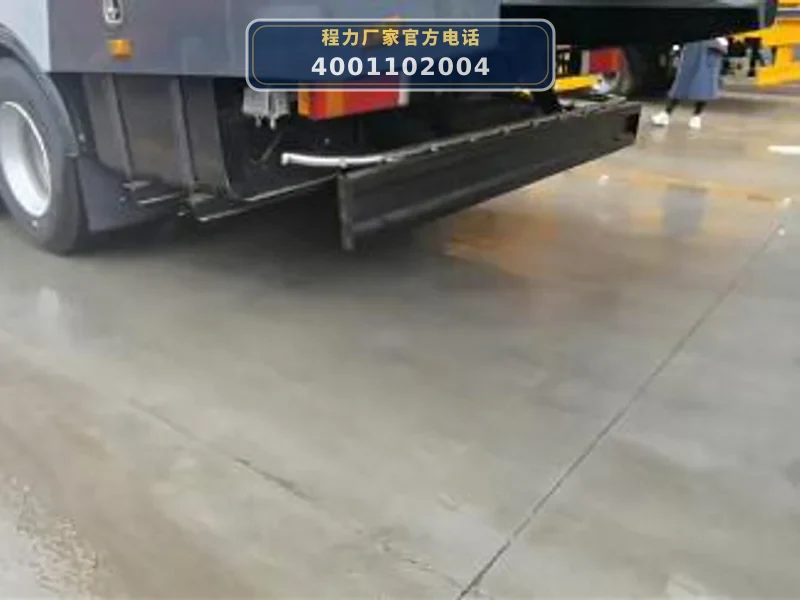

5. 吸盘

双吸口，液压控制，弹簧悬浮；吸口直径180mm；吸盘宽度2200mm。

6. 侧喷杆

V型喷杆，具有自动避让功能。

7. 液压系统

型式开式、电气控制；主要元件齿轮泵、液压马达、液压缸、电磁阀；系统压力12MPa；液压油箱容量60L；油温60°C。

8. 电气系统

型式DC24V、PLC编程控制系统；电压24V；蓄电池24V（2只12V串联）。

9. 洒水系统

主要部件电动隔膜泵、水滤器、喷嘴等。

04 / 工信部公告

免征：是燃油：否环保：是

公告车型编号	CL5250TXS6QZ
公告产品名称	CL5250TXS6QZ型洗扫车
公告品牌	程力牌
公告企业	程力汽车集团股份有限公司
公告批次	372
发布日期	20230717

仅采用(mm)4350+1350轴距改装,主要专用装置有箱体,柴油机组,清扫装置等,用途路面清扫,收集垃圾;ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司.侧面防护装置由专用装置代替.后下部防护装置采用Q235材质,连接方式为焊接连接;后下部防护装置断面尺寸(宽×高)(mm):50×250,离地高度:450mm。随底盘选装驾驶室,选装底盘后处理器样式.

05 / 工作原理

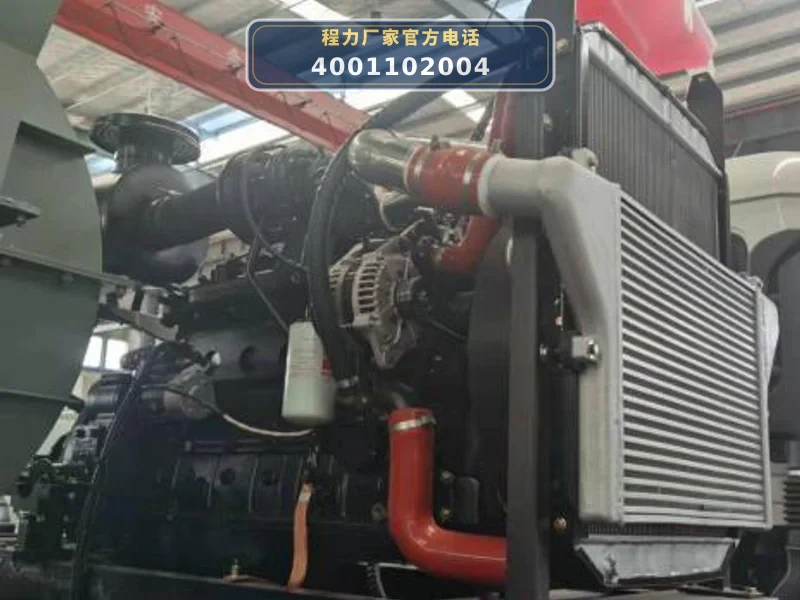

CL5250TXS6QZ型东风天龙洗扫车以DFH1250D4二类底盘为动力平台，底盘发动机型号B6.2NS6B290（功率213kW），总质量25000kg，轴距4350+1350mm。作业时，副发动机（康明斯B170，功率125kW）驱动液压油泵、高压水泵和风机。液压油泵驱动中置两个扫盘（液压马达驱动，转速可调，可独立控制，具有自动避让功能）伸缩、升降、旋转，将两侧垃圾扫至吸盘前方。

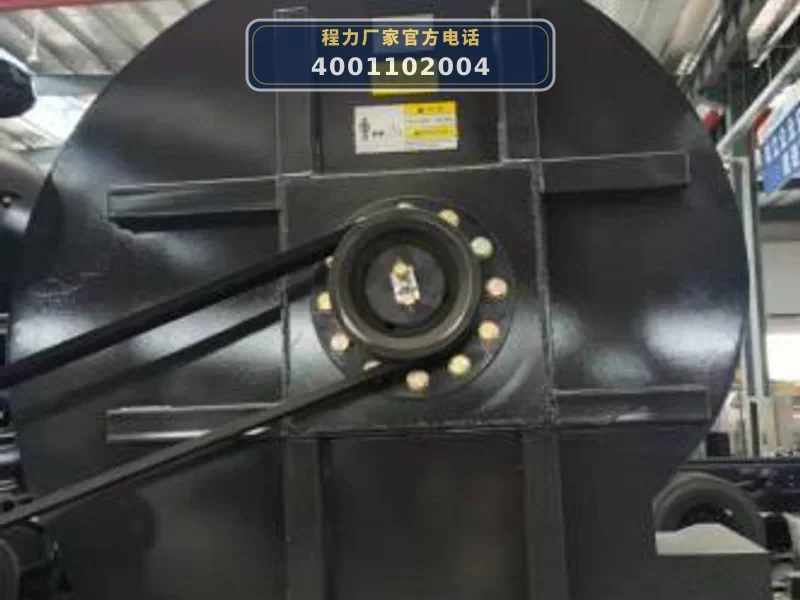

同时，高压水泵（柱塞泵，型号PT40，系统压力10MPa，流量142L/min）将来自清水箱（额定容量12m³）的清洁水加压后，通过高压管路控制阀分别输送至吸盘内喷水杆和左、右喷水杆，经扇形高压喷嘴喷出总宽不小于3.5m的U形水刀，将地面附着物冲起。吸盘（双吸口，液压控制，弹簧悬浮，吸口直径180mm，吸盘宽度2200mm）利用风机（高效免维护离心风机，最大风量12000m³/h，全压9500Pa）产生的负压，将垃圾经风管吸入垃圾箱（额定容量10m³）贮存。

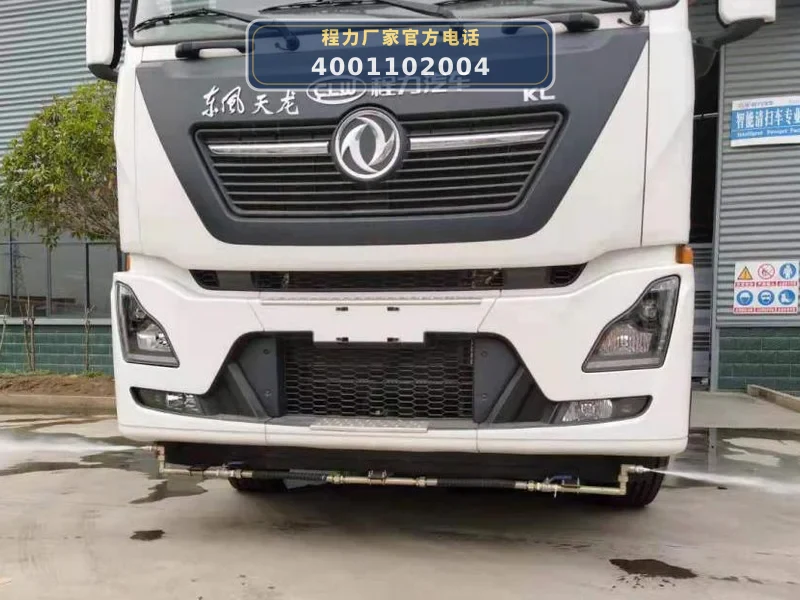

根据作业环境，左右立扫可独立控制，提供“全洗扫”、“左洗扫”、“右洗扫”、“全清扫”、“左清扫”、“右清扫”6种作业模式。此外，还可实现路沿和路沿石立面洗刷、后喷雾降尘、低压冲洗（由底盘取力器驱动洒水泵，选装豪威60/90洒水泵，流量60m³/h，扬程90m）、高压清洗（配备20米自动缠绕卷盘和高压长枪）以及车前定点冲洗和垃圾箱自洁功能。

06 / 适用作业场景

城市道路与高速公路日常清洁：适用于城市主干道、次干道、高速公路、桥梁、隧道等路面的日常洗扫和保洁作业，最大吸扫宽度约3.5m，清扫能力52500m³/h，清扫效率≥95%。
路沿与路沿石立面清洗：通过左、右喷杆上的路沿清洗弯管，高压水幕可完成路沿和路沿石立面的洗刷，适用于人行道边缘、隔离墙等区域的深度清洁。
工地与厂区干道清洗清扫：适用于工地、厂区等干道的清洗、清扫，最大吸入粒度50mm，可清除石子、砖头、树叶、饮料水瓶等杂物。
广场、机场、码头等大面积场地保洁：凭借12m³水箱和10m³垃圾箱的大容积设计，可长时间连续作业，适用于广场、机场、码头等大面积场地的日常保洁。
降尘与低压冲洗作业：后喷雾降尘功能可有效降低空气中的浮尘，低压冲洗功能（选装）适用于较干净路面的快速冲洗，减少二次污染。

07 / 产品核心优势

1. 大容量水箱与垃圾箱，作业时间长：水罐额定容量12m³，垃圾箱额定容量10m³，可满足长时间连续作业需求，减少加水/卸料频次。
2. 高效洗扫系统，清扫效率高：中置双扫盘+中置双吸口吸盘+U形水刀设计，最大吸扫宽度约3.5m，清扫能力52500m³/h，清扫效率≥95%，最大吸入粒度50mm。
3. 多种作业模式，适应性强：提供“全洗扫”、“左洗扫”、“右洗扫”、“全清扫”、“左清扫”、“右清扫”6种作业模式，左右立扫可独立控制，可根据路面情况灵活选择。
4. 高品质核心部件，可靠性高：副发动机采用康明斯B170（125kW），风机为高效免维护离心风机（最大风量12000m³/h，全压9500Pa），高压水泵为进口柱塞泵（压力10MPa，流量142L/min），液压系统采用旭科液压摆线马达，电控系统为PLC编程控制。
5. 功能集成，一车多用：集洗扫、路沿清洗、后喷雾降尘、低压冲洗（选装）、高压清洗（20m卷盘）、车前定点冲洗、垃圾箱自洁等功能于一体，减少设备投入。

08 / 操作与保养

1. 作业前检查：检查副发动机机油、冷却液、液压油（液压油箱容量60L，系统压力12MPa）、高压水泵（柱塞泵PT40）润滑油位；检查扫盘（直径500mm，前倾10-15度，外倾10-15度）磨损情况，调整扫盘角度；检查吸盘（双吸口，吸口直径180mm，吸盘宽度2200mm）离地高度（最大220mm）及弹簧悬浮状态；检查V型侧喷杆自动避让功能。
2. 作业中操作：根据路面情况在驾驶室电控系统（DC24V，PLC编程控制）上选择作业模式（全洗扫/左洗扫/右洗扫/全清扫/左清扫/右清扫）；监控清水箱水位（12m³）和垃圾箱容量（10m³），当水位过低或垃圾箱满时，语音报警装置会提示；洗扫速度控制在3-15km/h；后喷雾降尘时打开后喷雾开关。

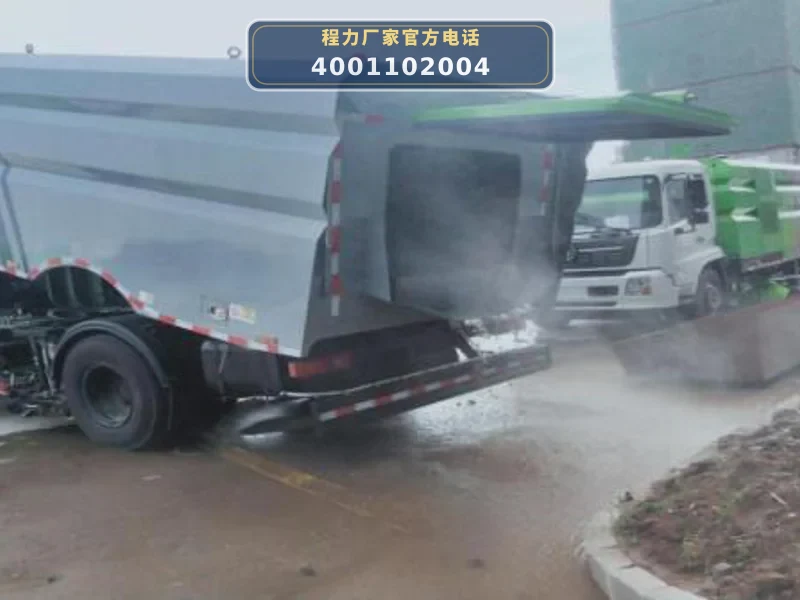

3. 作业后维护：作业结束后，使用自洁装置（垃圾箱内自洁喷头）冲洗垃圾箱内部，避免残渣腐蚀；清洗高压水系统水滤器（滤网式）；检查高压喷嘴（高压洗涤型）是否堵塞；检查液压系统管路及接头有无渗漏；检查风机及离合器状态。
4. 定期保养：每500小时更换液压油（液压油箱容量60L，油温60℃）；每1000小时更换高压水泵机油；每2000小时检查风机叶片磨损情况；每季度检查电气系统（DC24V，2只12V串联蓄电池）接线及PLC控制器；按底盘保养手册对DFH1250D4底盘进行保养。
5. 冬季防冻：冬季作业后应排空高压水泵、管路及水箱内的积水，防止冻裂；检查低压水系统（选装豪威60/90洒水泵）是否有残留水；液压系统应使用适合低温的液压油。
