CL5310TFC6BLS型同步碎石封层车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

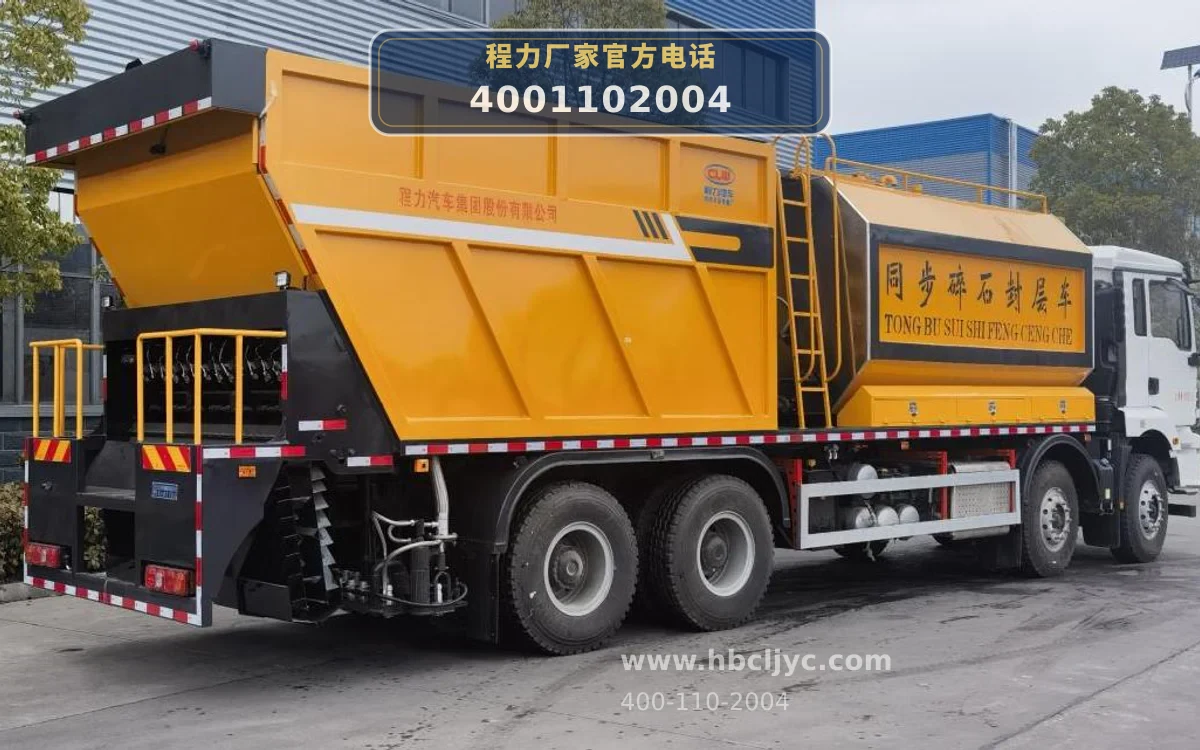

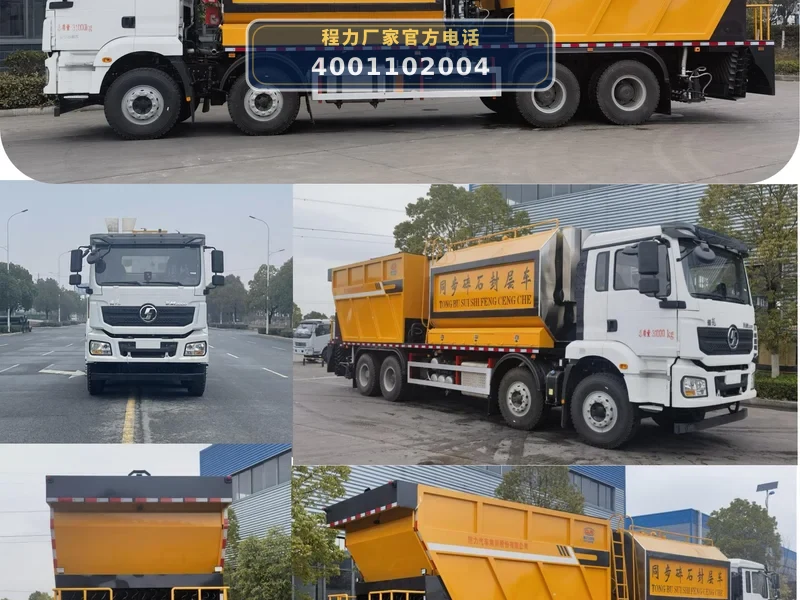

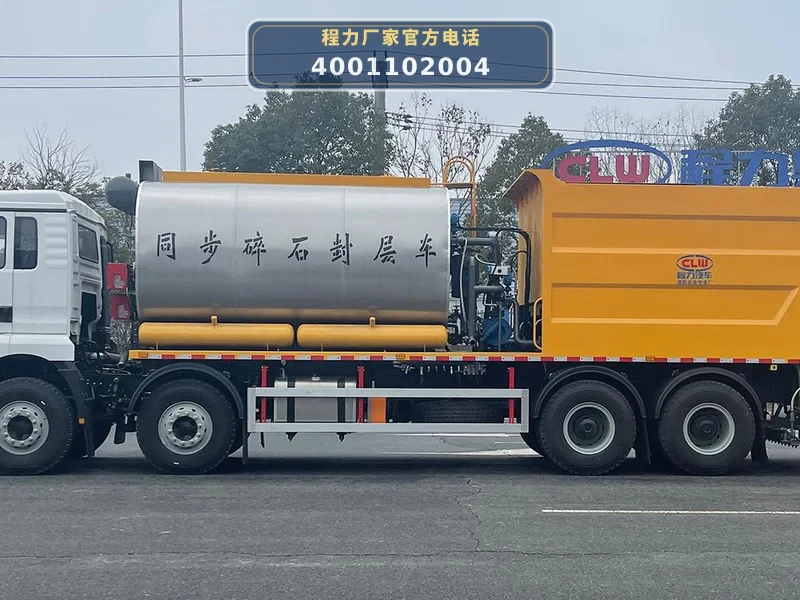

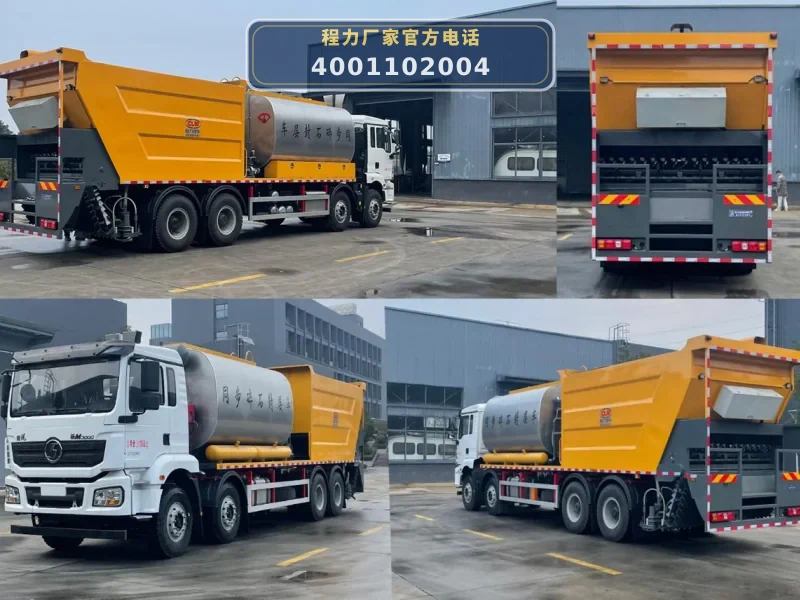

CL5310TFC6BLS型同步碎石封层车以陕汽德龙SX1319MC6Z1底盘为动力平台，发动机WP10H375E62（潍柴375马力）通过原厂全功率取力器驱动液压系统。整车总质量31000kg，轴距1800+4575+1400mm，上装由沥青罐（11m³）、石料仓（15m³）、泵组及液压系统、管路及阀、控制系统、作业装置等模块构成。

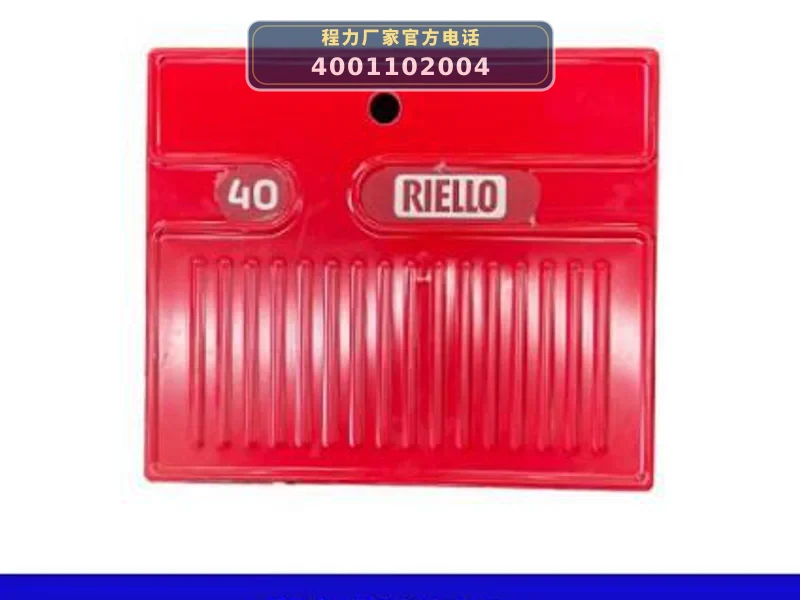

作业时，控制系统（PLC，驾驶室操作）根据预设的洒布量（0.25-3L/㎡，误差±2%）和车速信号，通过比例阀和导热油泵（RY40-25-160）控制沥青泵（流量950L/min）将罐内沥青经32个气动喷嘴均匀喷洒至路面；同时，石料仓通过16路一控一料门（角度仪控制精度）将S3-S24mm规格的石料同步洒布。沥青加热采用双G20燃烧器（利雅路）配合导热油循环加热，保温层（岩棉50mm+不锈钢1mm）确保保温性能≤20℃/8h。作业后可通过自带气动清洗+柴油清洗系统清理管路。

06 / 适用作业场景

• 高等级公路预防性养护：适用于高速公路、国省干道的同步碎石封层施工，通过同步喷洒沥青和洒布石料，有效治愈路面贫油、掉粒、轻微网裂、车辙、沉陷等病害，提升防滑和防渗水性能。
• 普通公路及市政道路养护：可用于普通公路、县乡道路及市政道路的沥青路面养护，石料规格S3-S24mm可调，洒布宽度≤4.5米，适应不同等级道路的封层需求。
• 涵洞、桥下及弯道施工：采用内举升料斗实现石料洒布，无需额外辅助设备，特别适合涵洞、桥下、弯道等受限空间作业，提高施工灵活性。
• 沥青路面裂缝处理及防水层施工：同步碎石封层技术具有极强的防水性和抗滑性，可处理路面裂缝，在无石料流失情况下确保7-10年道路养护性能，适用于裂缝密集路段的预防性养护。

07 / 产品核心优势

• 1. 同步作业，粘结度高：沥青喷洒与石料洒布同步进行，确保沥青与石料充分接触，粘结度最大化，提高封层质量。

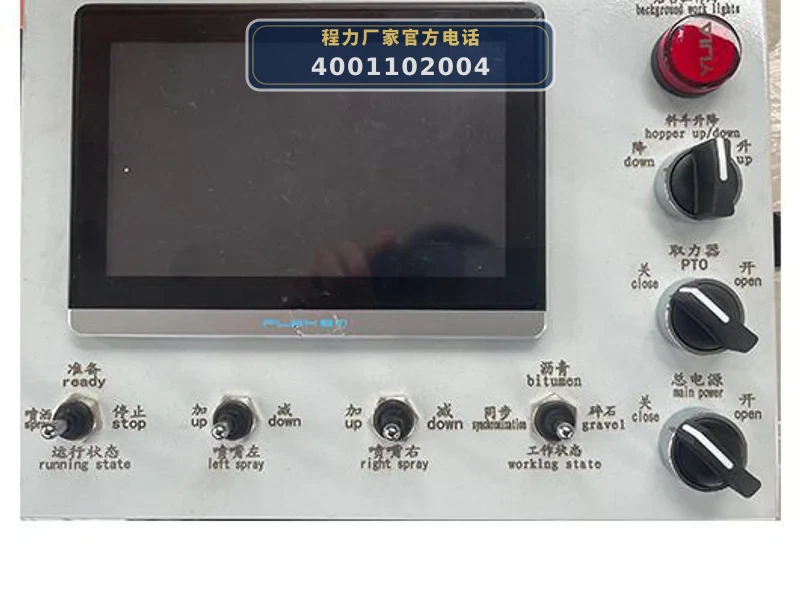

• 2. 全液压驱动，操作简便：采用全液压驱动模式，无需辅助动力；PLC控制系统（驾驶室操作）自动计算沥青和石料洒布量，自动化程度高。
• 3. 精准洒布，节约材料：沥青洒布量0.25-3L/㎡可调（误差±2%），石料料门采用角度仪控制，支持下料精度；32个高精度喷嘴确保喷洒一致性。
• 4. 高效加热与保温：双G20燃烧器（利雅路）配合导热油循环加热，升温快；50mm岩棉保温层+1mm不锈钢外皮，保温性能≤20℃/8h，防腐耐用。
• 5. 大容量罐体，续航能力强：沥青罐容积11m³，石料仓容积15m³，减少加料频次，适合长距离连续施工；副油箱110L，支持长时间作业。

08 / 操作与保养

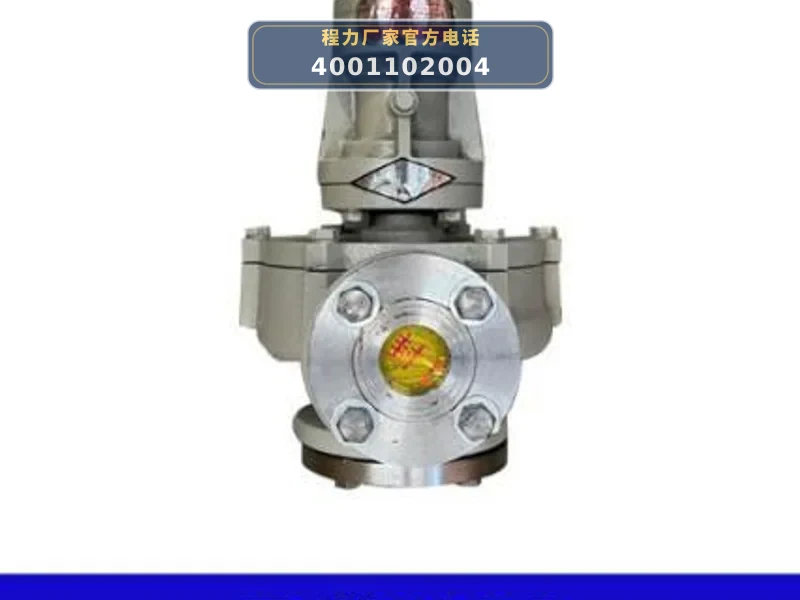

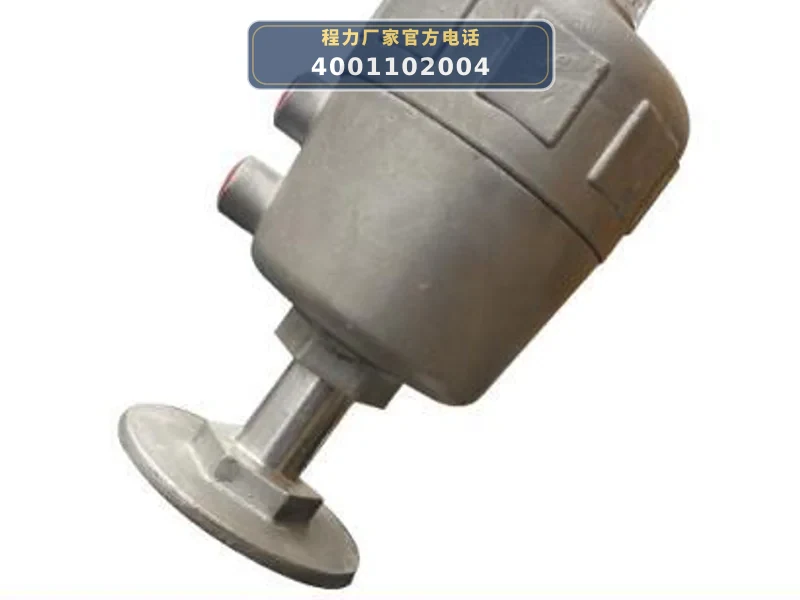

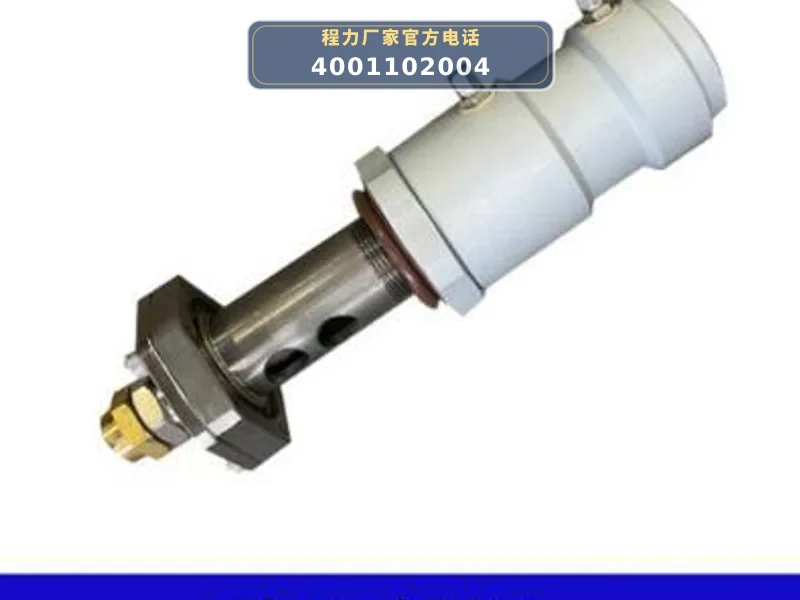

• 1. 作业前检查：检查沥青罐、石料仓有无残留，确认罐体保温层完好；检查液压油位、导热油位及燃烧器（双G20）工作状态；检查32个喷嘴是否畅通，气动蝶阀（CLD6H3-16C）及截止阀（PN16DN50）启闭正常。

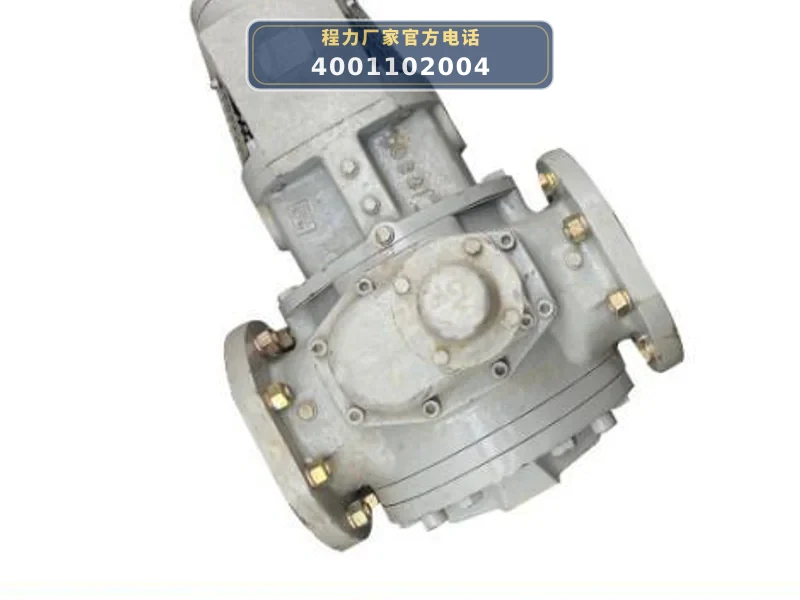

• 2. 沥青系统维护：定期清洗沥青泵（进口/国产可选，流量950L/min）及过滤器，防止杂质堵塞；检查导热油泵（RY40-25-160）及比例阀（CL-BLTS120.00）密封性，更换老化密封件。
• 3. 石料洒布系统保养：检查16路石料料门开闭灵活性及角度仪（索迪龙SNG12）精度；清理料仓内残留石料，防止卡滞；润滑料门转轴。
• 4. 控制系统及传感器：检查PLC控制器（中博，德国芯片）及速度传感器（索迪龙SNG12）接线是否牢固；定期校准温度传感器（源诚PT100）和沥青洒布量参数。
• 5. 清洗与防冻：作业后立即使用自带气动清洗+柴油清洗系统冲洗管路、喷嘴及沥青泵，防止沥青凝固；冬季施工后排空管路积水，防止冻裂。
