CLH5250TFCZ6型同步碎石封层车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLH5250TFCZ6型同步碎石封层车以ZZ1257N464GF1底盘为动力平台，发动机（如WP8.350E61，257kW/349PS）通过取力器驱动上装作业系统。底盘总质量25000kg，整备质量17100kg，额定载质量7770kg（部分配置7705kg），外形尺寸10200/9960×2500×3750mm，轴距3200+1350mm等，为同步碎石封层作业提供稳定的行驶与承载基础。

作业时，沥青罐内的沥青经加热保温后，由沥青泵输送至喷洒系统，通过喷嘴均匀洒布到路面；同时，碎石料仓内的碎石经输送装置和撒布器同步撒布到沥青层上，实现沥青喷洒与碎石撒布的同步作业。

同步封层作业完成后，车辆按施工要求进行碾压或自然成型，使碎石与沥青结合形成封层。上装各系统由控制装置协调动作，确保沥青与碎石的洒布量匹配，满足公路养护施工的工艺要求。

06 / 适用作业场景

• 公路沥青路面预防性养护：CLH5250TFCZ6型同步碎石封层车适用于公路沥青路面的预防性养护作业，通过同步喷洒沥青和撒布碎石形成封层，可修复路面轻微裂缝、松散等病害，延缓路面老化。底盘总质量25000kg，承载上装及物料，满足公路养护施工的转场与作业需求。
• 新建道路下封层施工：在新建道路基层与面层之间，该车可进行同步碎石封层作业，形成下封层，起到防水和粘结作用。车辆外形尺寸10200/9960×2500×3750mm，轴距3200+1350mm等，适应道路施工场地的行驶与作业要求。
• 市政道路养护与修补：CLH5250TFCZ6型同步碎石封层车可用于市政道路的日常养护和局部修补，同步洒布沥青和碎石，快速恢复路面功能。整备质量17100kg，额定载质量7770kg（部分配置7705kg），可携带适量沥青和碎石，满足城区道路养护作业需求。
• 县乡公路沥青路面养护：该车适用于县乡公路沥青路面的养护作业，同步碎石封层工艺可有效处治路面网裂、麻面等病害，改善路面性能。底盘发动机功率覆盖199kW至297kW，可根据道路条件选择合适配置，满足不同区域养护施工需求。

07 / 产品核心优势

• 1. 同步作业工艺：CLH5250TFCZ6型同步碎石封层车采用沥青喷洒与碎石撒布同步作业方式，减少施工环节，提高封层作业效率，有助于支持沥青与碎石的结合质量。
• 2. 底盘承载能力：采用ZZ1257N464GF1底盘，总质量25000kg，整备质量17100kg，额定载质量7770kg（部分配置7705kg），为沥青罐和碎石料仓提供充足的承载能力，满足同步封层作业的物料装载需求。
• 3. 动力配置多样：公告覆盖WP8.350E61（257kW/349PS）、WP10H400E62（294kW/399PS）、MC11.40-61（297kW/403PS）等多种发动机，以及3200+1350mm至5800+1470mm多种轴距，用户可根据道路条件、载重需求和施工工况选择匹配配置。
• 4. 公告状态明确：该车型在公告库中免征状态为“是”，环保状态为“是”，燃油状态为“否”，用户可依据公告字段了解车辆相关状态，结合当地政策进行采购与使用安排。
• 5. 上装系统协同控制：上装沥青喷洒系统和碎石撒布系统由控制装置协调动作，可根据施工工艺要求调节沥青洒布量和碎石撒布量，实现同步封层作业的均匀性和一致性。

08 / 操作与保养

• 1. 作业前检查：作业前检查沥青罐、碎石料仓、沥青泵、喷嘴、碎石输送装置及撒布器等部件是否完好，管路阀门是否处于正确开闭状态，确保各系统无泄漏、无堵塞。
• 2. 沥青系统维护：定期检查沥青泵、过滤器和喷嘴，清除积碳和杂质；作业结束后及时清洗沥青管路和喷嘴，防止沥青残留凝固堵塞。加热系统按操作规程使用，保持沥青温度在工艺要求范围内。
• 3. 碎石撒布系统检查：检查碎石料仓、输送带或螺旋输送器、撒布辊等部件，确保运转灵活、无卡滞；根据碎石粒径调整撒布间隙，支持撒布均匀。
• 4. 底盘与取力器保养：按照ZZ1257N464GF1底盘保养要求，定期检查发动机、变速箱、取力器及传动轴等部件；作业时保持底盘停放稳定，驻车制动可靠。
• 5. 液压与控制系统检查：定期检查液压油油位和油质，检查液压管路及接头密封性；检查控制面板和传感器信号，确保沥青洒布量与碎石撒布量控制准确。

09 / 产品常见 FAQ

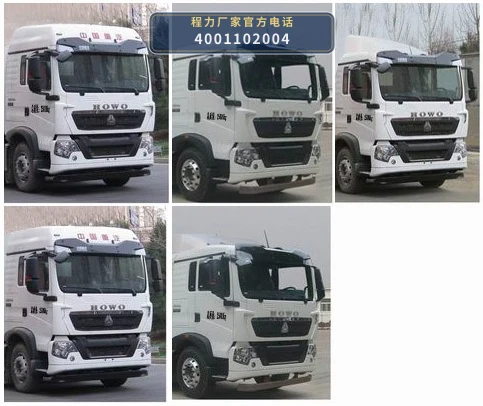

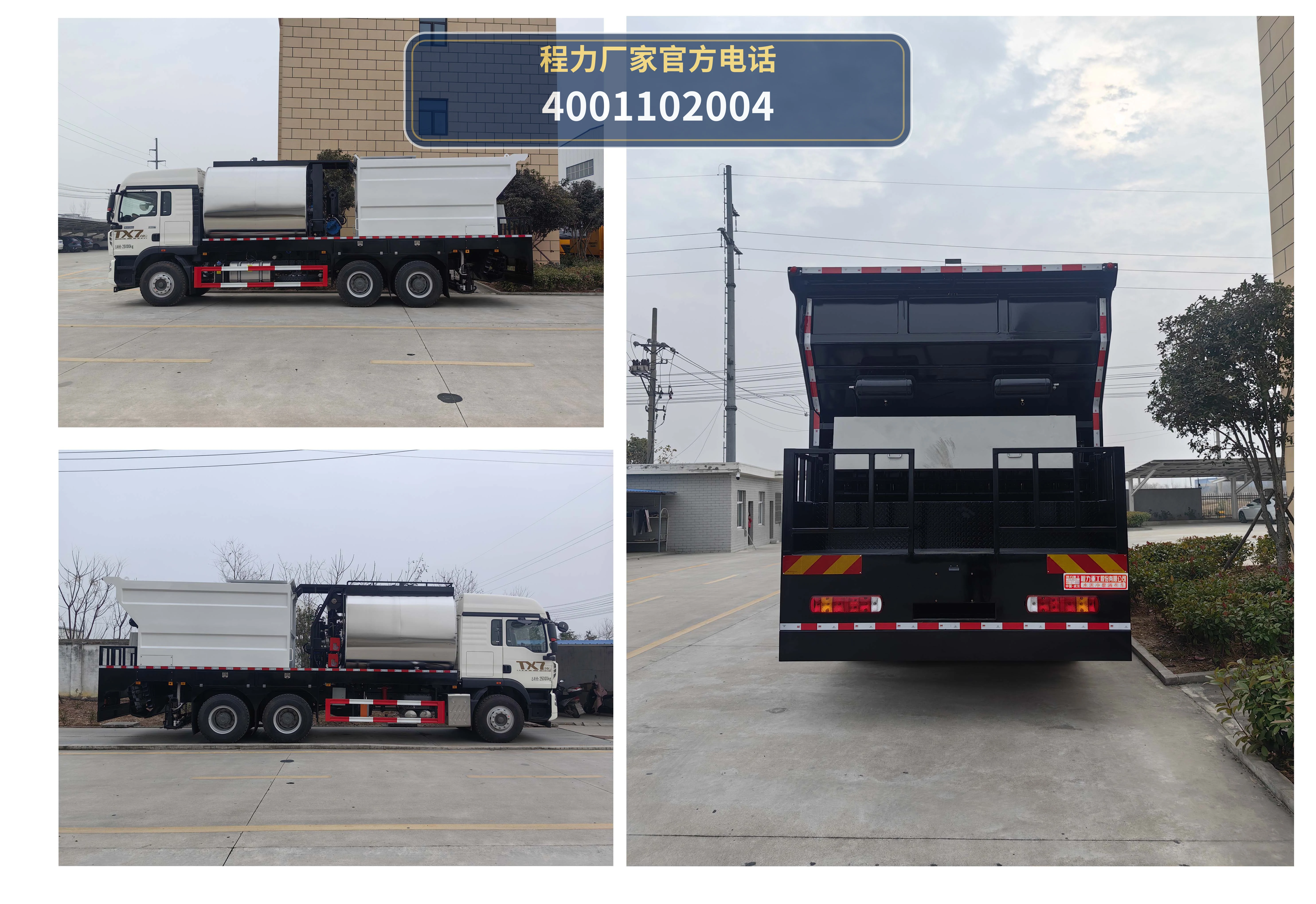

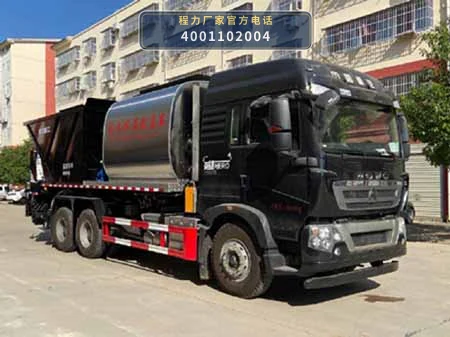

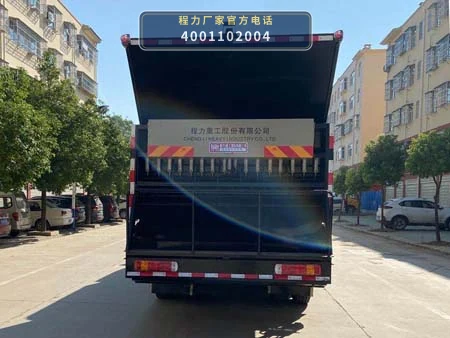

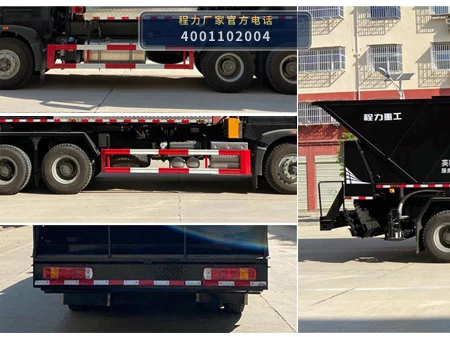

10 / 图片资料与展示
