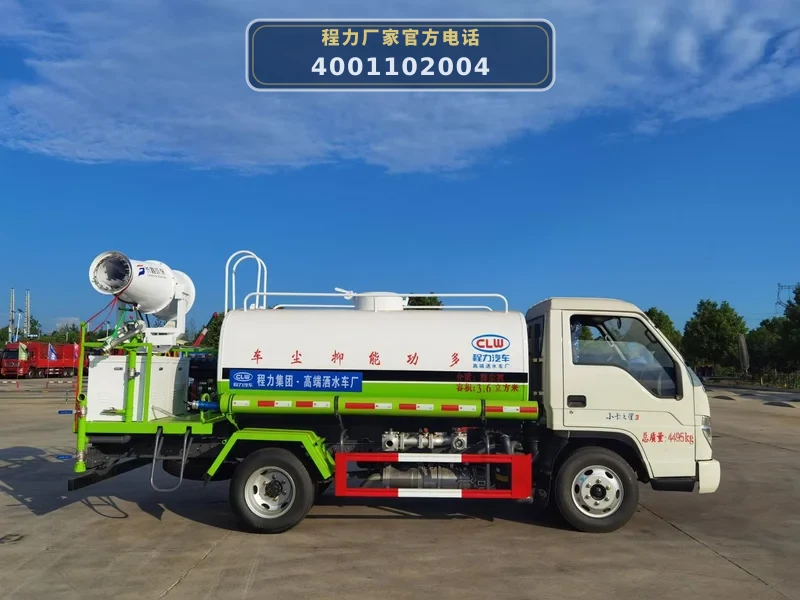

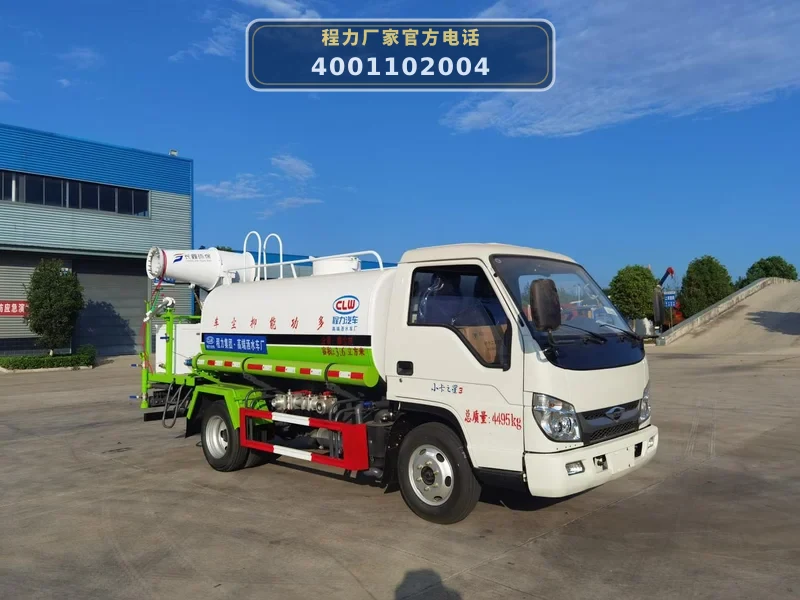

CLW5040TDYB6ZS型4.5方多功能抑尘车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5040TDYB6ZS型多功能抑尘车以福田BJ1045V9JB5-54底盘为动力平台，搭载全柴Q23-115C60发动机（功率85kW/115马力），通过取力器驱动专用洒水泵。作业时，发动机动力经变速箱取力器传递至洒水泵，将罐体内的水（公告容积3.6立方米，实际容积4.5立方米）加压后输送至各作业管路。

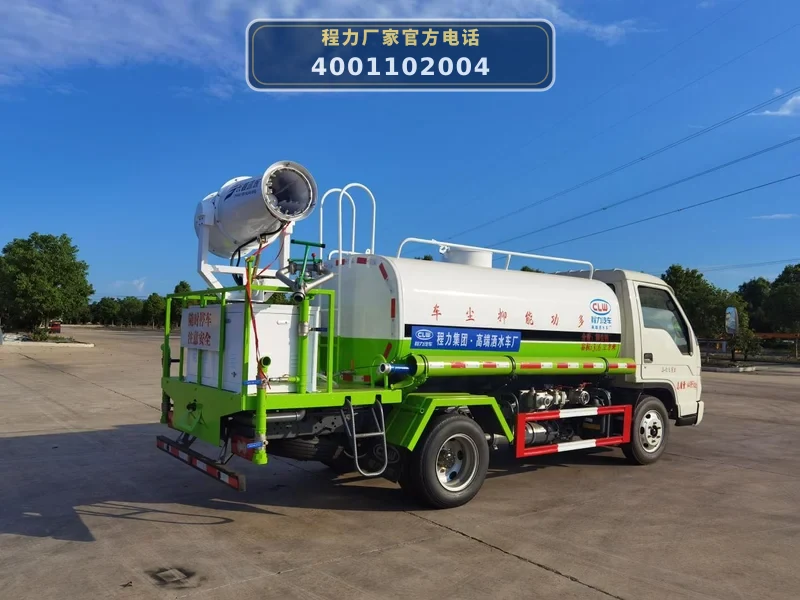

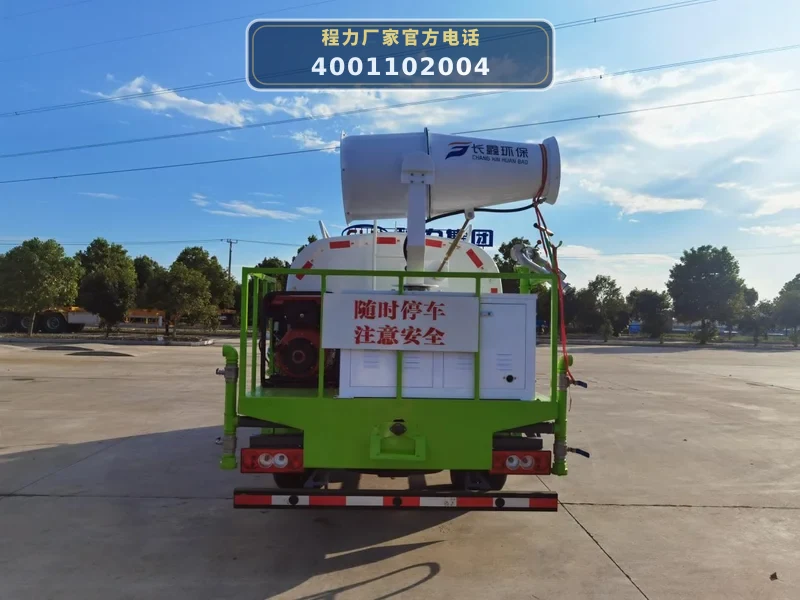

车辆具备前冲、后洒、侧喷及后平台绿化炮功能。前冲装置用于路面冲洗，后洒装置用于路面洒水压尘，侧喷装置可清洗路缘，绿化炮可调节喷射形状（直冲、大雨、中雨、毛毛雨），最大射程30米。选装的风送式喷雾机由8kW柴油发电机组供电，风机功率2.2kW，水泵功率1.5kW，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米，仰俯角度-5至60度（遥控），雾谱范围50-150微米，通过16个不锈钢喷嘴将水雾化后喷射，实现远距离抑尘。

罐体采用Q235碳钢制作，隔板厚度3mm，罐体厚度4mm，封头厚度5mm，内部设有防波板。作业时，水经罐体底部球阀、铝合金三通、加粗主管道（76mm）流向各喷洒装置。自吸功能可将外部水源吸入罐体，吸程≥6米。作业完成后，可通过自流阀或消防接头排水。

06 / 适用作业场景

• 城市道路抑尘与冲洗：利用前冲装置和后洒装置，对城市主干道、次干道进行路面冲洗和洒水压尘，洒水宽度≥16米，有效降低道路扬尘。
• 绿化带与草坪喷洒：通过后平台绿化炮进行高、低位喷洒，可调节喷射形状，用于树木、绿化带、草坪的浇灌和农药喷洒，最大射程30米。
• 工地与厂区抑尘：选装风送式喷雾机，水平射程30米，仰俯角度-5至60度，可遥控操作，适用于建筑工地、厂矿企业等场所的定点抑尘。
• 应急消防与运水：配备消防接头和自吸功能，可临时作为消防供水车使用，也可用于远距离运水、排水作业。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：实际容积4.5立方米（罐体尺寸2800×1650×1150mm），单次加水可覆盖更长作业距离，减少加水频次。
• 2. 多功能喷洒系统，一车多用：标配前冲、后洒、侧喷、绿化炮，选装风送式喷雾机，可满足路面冲洗、洒水压尘、绿化喷洒、抑尘等多种作业需求。
• 3. 强劲动力与可靠底盘：福田小卡之星3底盘，轴距2850mm，全柴115马力发动机，6.50R16钢丝胎，带ABS、动力转向、巡航，承载能力强，行驶稳定。
• 4. 优质上装部件，耐用易维护：罐体采用Q235碳钢（厚度4mm，封头5mm），大口径直通球阀、铝合金三通、加粗主管道（76mm），模具压铸成型，无焊缝防漏水，互换性好。
• 5. 选装风送式喷雾机，抑尘范围广：8kW柴油发电机组供电，风机功率2.2kW，水平射程30米，仰俯角度-5至60度（遥控），16个不锈钢喷嘴，雾谱50-150微米，适合远距离抑尘。

08 / 操作与保养

• 1. 作业前检查：检查罐体、球阀、三通及主管道连接处是否密封，洒水泵润滑油位是否正常，取力器啮合是否顺畅。选装喷雾机时，检查发电机组燃油、机油及冷却液，确认风机、水泵皮带张紧度。
• 2. 洒水作业操作：启动发动机，踩下离合器，接通取力器开关，缓慢松开离合器使洒水泵运转。通过驾驶室或后平台控制阀分别开启前冲、后洒、侧喷或绿化炮，调节阀门开度控制流量。作业结束后，先关闭取力器，再关闭各阀门。
• 3. 喷雾机操作：启动发电机组，待电压稳定后，依次启动风机和水泵。通过遥控器调节喷雾机水平旋转（手动或遥控）和仰俯角度（-5至60度），调整工作压力（1.0-3.5MPa）控制雾化效果。停机时先停水泵，再停风机，最后关闭发电机组。
• 4. 自吸与排水操作：将自吸管放入水源，打开自吸阀，启动洒水泵进行自吸，吸程≥6米。排水时打开自流阀或连接消防接头，利用重力或水泵排水。
• 5. 日常保养：每日作业后清洗罐体及管路，防止沉积物堵塞。定期检查洒水泵密封件、球阀密封圈，更换磨损件。选装喷雾机时，每50小时更换发电机组机油，清洁空气滤清器，检查喷嘴磨损情况。

09 / 采购常见 FAQ
