CLW5200XZHZ6型重汽豪沃指挥车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5200XZHZ6型重汽豪沃指挥车以重汽豪沃ZZ5266XXYN504GF1K底盘为动力平台，发动机采用MC07.31-60（228kW/310PS）、MC07H.35-60（257kW/349PS）、MC07H.31-61（228kW/310PS）、MC07H.35-61（254kW/345PS）、MC07H.35P-61（258kW/350PS）等多款中国重型汽车集团有限公司生产的柴油发动机，整车总质量20500kg，外形尺寸11200x2550x3950mm，轴距覆盖3875+1400mm至6000+1400mm等多种规格。底盘为指挥车提供行驶与驻车动力，发动机通过底盘取力或独立发电机组为车载指挥设备提供电力来源。

指挥车的核心作业链路围绕现场信息采集、通讯传输与指挥调度展开。车辆到达现场后，驻车制动并支撑稳定，车载发电机组或底盘电源为通讯设备、显示设备、会议设备供电；操作人员通过车内控制台启动通讯系统，利用车载电台、卫星通讯或公网链路建立与指挥中心的语音和数据连接，实现现场图像、语音、数据的采集与回传。

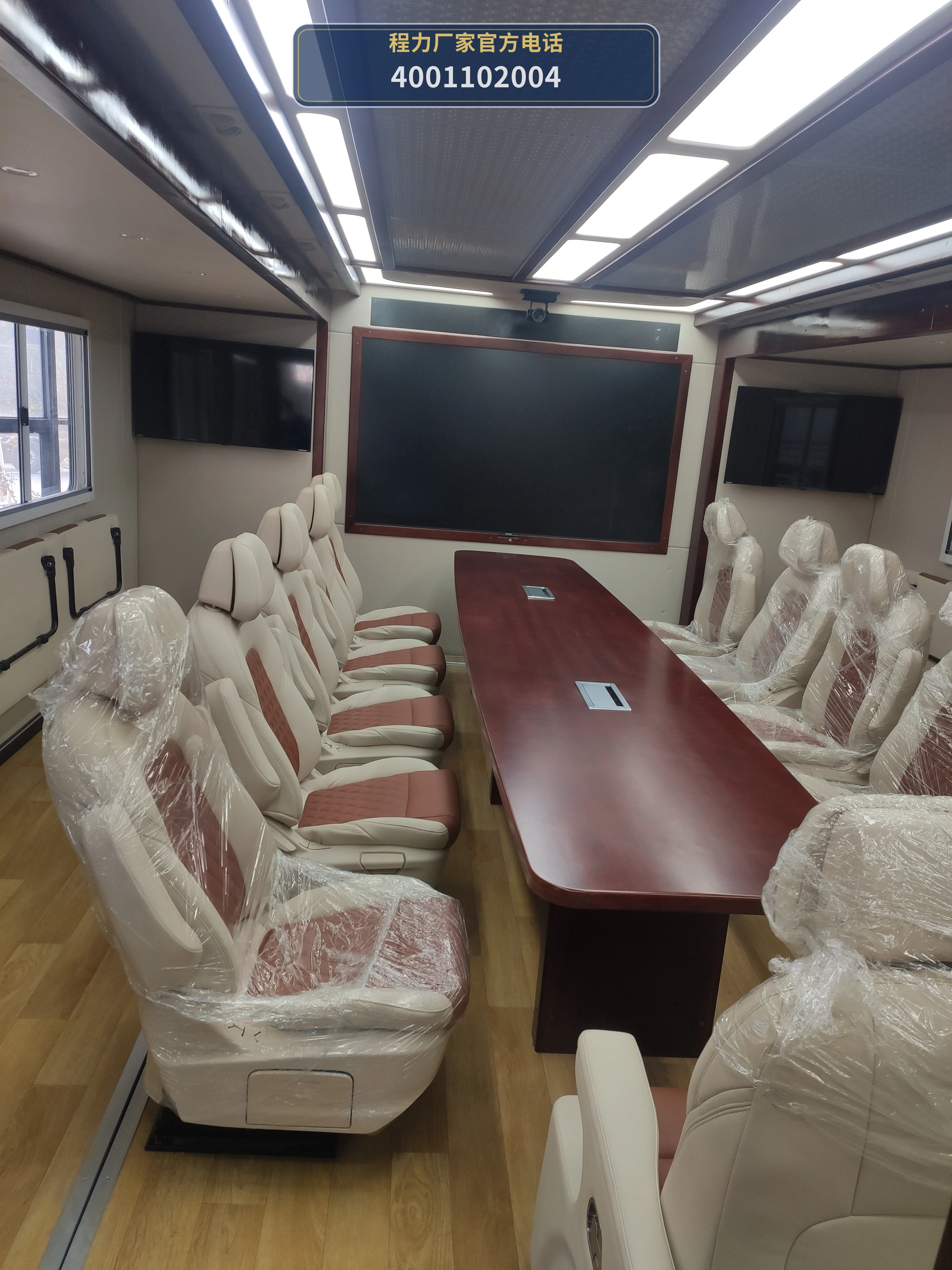

指挥舱内按功能分区布置操作席、会议区与设备机柜，设备机柜集中安装通讯主机、电源管理模块、信号处理单元等。作业时由操作人员通过控制面板完成设备开关、频道切换、信号切换等动作，现场采集的音视频信号经处理后通过通讯链路向外传输，同时接收上级指令，形成现场与后方之间的双向指挥信息流。

整车环保状态在公告中标记为是，排放控制按底盘发动机对应阶段执行。车辆在驻车指挥作业时，底盘发动机可为车载设备提供辅助电力；长时间驻车作业时可通过外接电源或车载发电机组供电，减少底盘怠速运行，保障指挥通讯设备持续稳定工作。

06 / 适用作业场景

• 应急现场指挥调度：CLW5200XZHZ6指挥车总质量20500kg、外形尺寸11200x2550x3950mm，车内空间可布置操作席、通讯机柜与会议区，适用于自然灾害、事故灾难等突发事件的现场指挥调度，为现场与后方指挥中心之间提供语音、数据和图像通讯通道。
• 大型活动安保通讯保障：车辆轴距可选3875+1400mm至6000+1400mm，可根据活动场地道路条件匹配底盘轴距，搭载MC07系列柴油发动机，动力覆盖228kW至258kW，适合大型集会、体育赛事、展览等活动的现场通讯保障与安保指挥。
• 公安消防现场通讯指挥：作为通讯指挥车，车辆可搭载车载电台、图传设备和显示终端，为公安、消防等应急力量在事发现场提供临时指挥所功能，实现现场图像回传、指令下达和多部门协同通讯。
• 人防与应急管理部门机动指挥：车辆采用重汽豪沃ZZ5266XXYN504GF1K底盘，总质量20500kg，具备较好的行驶稳定性和承载能力，可用于人防演练、应急拉练等场景的机动指挥，满足现场通讯组网和指挥调度需求。
• 电力/水利等野外作业现场通讯：在电力抢修、水利防汛等野外作业现场，CLW5200XZHZ6指挥车可作为临时通讯节点，通过车载通讯设备建立现场与后方的联系，整车环保状态标记为是，适应对排放有要求的作业区域。

07 / 产品核心优势

• 1. 重汽豪沃底盘承载平台，总质量20500kg：CLW5200XZHZ6指挥车采用重汽豪沃ZZ5266XXYN504GF1K底盘，总质量20500kg，三轴设计，整车尺寸11200x2550x3950mm，为指挥舱、通讯机柜和会议区布置提供承载与空间基础。
• 2. 多轴距规格可选，适应不同道路与布置需求：公告轴距覆盖3875+1400mm、4275+1400mm、4575+1400mm、4975+1400mm、5375+1400mm、5775+1400mm、5975+1400mm、4250+1400mm、4300+1400mm、4600+1400mm、5000+1400mm、5200+1400mm、5800+1400mm、6000+1400mm等多种规格，可根据指挥舱长度和道路条件匹配。
• 3. MC07系列柴油发动机，动力覆盖228kW至258kW：搭载中国重型汽车集团有限公司生产的MC07.31-60（228kW/310PS）、MC07H.35-60（257kW/349PS）、MC07H.31-61（228kW/310PS）、MC07H.35-61（254kW/345PS）、MC07H.35P-61（258kW/350PS）多款发动机，排量6870ml或7360ml，为整车行驶和车载设备供电提供动力来源。
• 4. 环保状态标记为是，满足排放管理要求：公告环保状态标记为是，排放控制按底盘发动机对应阶段执行，便于在环保管控区域开展指挥通讯作业。
• 5. 指挥车专用功能布置，支持现场通讯与调度：车辆按通讯指挥车用途设计，可布置操作席、通讯机柜、显示终端和会议区，支持现场信息采集、通讯传输和指挥调度，形成现场与后方之间的双向指挥信息流。

08 / 操作与保养

• 1. 出车前检查底盘与车载设备：作业前检查重汽豪沃ZZ5266XXYN504GF1K底盘的发动机机油、冷却液、制动系统和轮胎气压，核对MC07系列发动机运行状态；检查车载发电机组或外接电源接口、通讯机柜内设备开关和线缆连接是否牢固。
• 2. 驻车指挥作业时保持车辆稳定：到达指挥现场后，选择平整坚实地面停放，拉紧驻车制动，必要时使用支腿或垫块稳定车身；启动车载发电机组或接入外接电源，按操作面板顺序开启通讯主机、显示设备和信号处理单元，避免带载启动。
• 3. 通讯设备与线缆的日常维护：定期检查车载电台、图传设备、卫星通讯终端的天线连接和线缆接头，保持通讯机柜通风散热；检查电源管理模块和配电柜的接线端子有无松动、发热痕迹，发现异常及时处理。
• 4. 发电机组与电源系统保养：按发电机组使用说明定期更换机油和滤芯，检查燃油管路有无渗漏；长期停放时定期启动发电机组运行，保持蓄电池电量；外接电源作业时确认电压和频率匹配，避免损坏车载设备。
• 5. 指挥舱内设备与舱体维护：保持指挥舱内操作台、会议区和设备机柜清洁，检查舱门、车窗密封条和空调系统工作状态；定期检查舱体与底盘连接部位的紧固件，防止行驶中松动；通讯设备软件按管理要求定期更新。
• 6. 底盘定期保养与排放系统检查：按重汽豪沃底盘保养手册定期更换发动机机油、燃油滤清器和空气滤清器，检查排放后处理系统工作状态；环保状态标记为是，应保持排放控制装置正常运行，避免故障灯报警。

09 / 产品常见 FAQ

10 / 图片资料与展示
