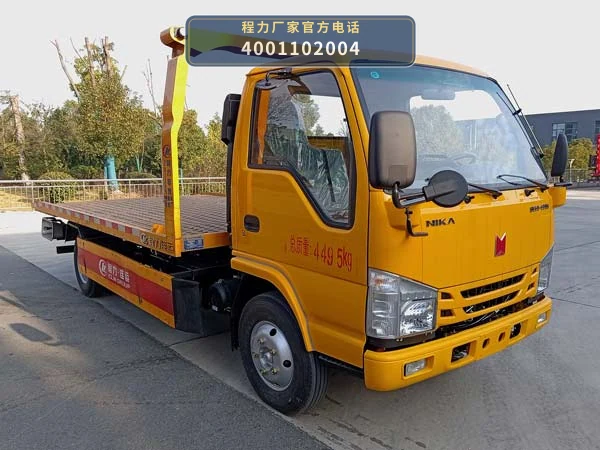

CLW5049TQZCDP型庆铃清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5049TQZCDP型庆铃清障车以QL1040MFHAY底盘为动力平台，发动机（D20TCIF11、D20TCIF15、D20TCIF63、D20TCIF64或4KB1-TCG60）通过取力器驱动上装清障装置的液压系统，将底盘动力转化为液压能，为托举、牵引等清障动作提供动力。

上装清障装置主要由托举机构、液压绞盘、牵引臂及液压控制系统组成。作业时，操作人员通过控制阀组操纵液压油缸，驱动托举臂升降、伸缩，实现故障车辆的托举；液压绞盘通过钢丝绳牵引，将车辆拉拽至托举位置或平板车上。

底盘总质量4495kg，整备质量2800/2865kg，额定载质量1500kg，轴距可选3360mm、2800mm或3600mm，为清障装置提供稳定的承载平台。清障作业时，托举机构将车辆前轮或后轮托起，通过牵引臂与底盘连接，实现故障车辆的牵引转移。

06 / 适用作业场景

• 城市道路故障车辆清障救援：CLW5049TQZCDP型清障车总质量4495kg，轴距3360mm，机动性较好，适用于城市道路、高架桥等场景下故障轿车、小型客车的托举牵引作业，可快速将故障车辆转移至安全区域或维修站点。
• 高速公路事故车辆拖离：该车额定载质量1500kg，上装清障装置具备托举和牵引功能，可用于高速公路交通事故中轻型车辆的拖离作业，配合路政、交警部门快速恢复交通。
• 停车场/小区违停车辆挪移：轴距2800mm短轴距版本转弯半径小，适合在停车场、住宅小区等狭窄空间内对违停或故障车辆进行挪移作业，清障装置可托起车辆前轮实现短距离移位。
• 4S店/维修厂商品车转运：整备质量2800kg，额定载质量1500kg，清障装置可托举小型乘用车，适用于4S店、维修厂之间商品车或维修车辆的短途转运，减少车辆自行行驶带来的里程和磨损。

07 / 产品核心优势

• 1. 庆铃底盘承载可靠：采用QL1040MFHAY底盘，总质量4495kg，整备质量2800/2865kg，额定载质量1500kg，底盘结构成熟，为清障作业提供稳定承载基础。
• 2. 多轴距可选适应不同场景：轴距提供3360mm、2800mm、3600mm三种选择，短轴距适合狭窄场地挪移，长轴距适合高速救援稳定性需求，用户可根据实际作业场景选配。
• 3. 多款发动机配置满足不同需求：可选云内D20TCIF11（93kW/126PS）、D20TCIF15（90kW/122PS）、D20TCIF63（93kW/126PS）、D20TCIF64（90kW/122PS）及五十铃4KB1-TCG60（96kW/130PS）发动机，排量1.999L或2.499L，动力选择丰富。
• 4. 上装清障装置功能集成：上装为清障装置，集成托举、牵引功能，液压系统由底盘取力器驱动，操作控制集中，可完成故障车辆的托举和拖离作业。
• 5. 整车尺寸紧凑通过性好：外形尺寸5995×2300×2300mm（部分配置高度2260/2220mm），长度控制在6米以内，宽度2.3米，在城市道路和小区道路通行较为灵活。

08 / 操作与保养

• 1. 作业前检查液压系统：作业前检查清障装置的液压油缸、油管、接头有无渗漏，液压油位是否在标尺范围内，取力器开关及控制阀组动作是否正常。
• 2. 托举机构检查：检查托举臂、托举叉的销轴、锁止机构是否牢固，钢丝绳有无断丝、变形，绞盘离合器是否分离彻底。
• 3. 底盘常规保养：按底盘说明书定期更换发动机机油、机滤、空滤，检查制动系统、转向系统及轮胎气压，确保底盘处于良好状态。
• 4. 液压油更换与滤芯清洗：定期检查液压油清洁度，按使用情况更换液压油及滤芯，清洗液压油箱呼吸阀，防止杂质进入液压系统。
• 5. 长期停放维护：长期停放时，应将托举臂、绞盘钢丝绳收回至初始位置，对各润滑点加注润滑脂，每月进行一次液压系统空载动作试验。

09 / 产品常见 FAQ

10 / 图片资料与展示
