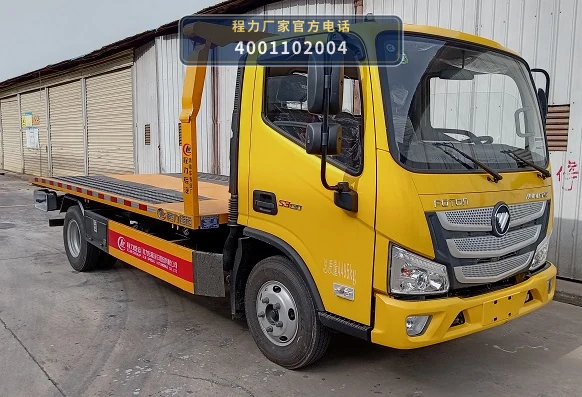

CLW5046TQZCQA型福田清障车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5046TQZCQA型福田清障车以福田BJ1048V9JD6-F3二类底盘为动力平台，发动机（可选4J28TC6、Q28-130E60、F2.8NS6B131等25款）通过变速箱、取力器将动力传递至液压系统，驱动上装清障装置完成托举、牵引等救援动作。底盘总质量4495kg，整备质量2800kg，额定载质量1500kg，轴距有3360mm、3600mm、3800mm三种规格，为清障作业提供稳定的承载基础。

上装清障装置主要由液压托举机构、牵引绞盘、液压油缸及控制阀组等组成。作业时，取力器结合后液压泵输出高压油，通过多路阀控制托举臂升降、伸缩和绞盘收放，实现故障车辆的托起与牵引。操作人员通过手动或电控阀组控制各动作顺序，完成清障救援流程。

车辆行驶时取力器脱开，上装液压系统处于中位卸荷状态；作业时底盘驻车制动，液压支腿（若配置）伸出稳定车身，托举臂对准故障车辆轮胎或车架，绞盘钢丝绳牵引至指定位置，完成清障后收回托举臂和支腿，恢复行驶状态。

06 / 适用作业场景

• 城市道路故障车辆救援：CLW5046TQZCQA型清障车总质量4495kg、额定载质量1500kg，轴距3360mm短轴距版本机动灵活，适合在城市支路、背街小巷对小型故障轿车、面包车进行托举牵引救援，快速清理道路障碍。
• 高速公路事故车辆清障：轴距3600mm或3800mm版本行驶稳定性更好，配合液压绞盘和托举臂，可对高速公路上的事故车辆进行牵引拖离，整备质量2800kg支持作业时底盘稳定，额定载质量1500kg满足常规乘用车托举需求。
• 停车场/小区违停车辆转移：车身长度5995mm、宽度2300mm（部分规格2500mm、2480mm、2400mm、2315mm），可进入地下车库入口和小区道路，对违停或故障车辆进行短距离转移，液压托举机构操作便捷。
• 汽车4S店/维修站商品车转运：额定载质量1500kg可托举多数轿车和SUV，轴距3360mm版本转弯半径小，适合在4S店园区、维修站内进行商品车或待修车辆的转运调度。

07 / 产品核心优势

• 1. 福田底盘承载可靠，轴距可选适应不同场景：采用福田BJ1048V9JD6-F3底盘，总质量4495kg，整备质量2800kg，额定载质量1500kg；轴距提供3360mm、3600mm、3800mm三种规格，短轴距适合城区窄路，长轴距适合高速巡拖，用户可按作业半径选配。
• 2. 发动机选择丰富，动力覆盖119-179PS：公告可选4J28TC6（88kW/119PS）、Q28-130E60（96kW/130PS）、F2.8NS6B131（96kW/130PS）、D30TCIF1（125kW/170PS）、4F25TC26（132kW/179PS）等25款发动机，排量从1999ml到2977ml，用户可根据当地排放要求、动力需求和维保便利性选择。
• 3. 上装液压托举牵引系统，作业效率高：上装由液压托举机构、牵引绞盘、液压油缸及多路阀组成，取力器驱动液压泵提供动力，托举臂升降、伸缩和绞盘收放均为液压控制，操作平稳，可快速完成故障车辆的托起与牵引。
• 4. 车身尺寸紧凑，通过性好：外形尺寸5995×2300mm（部分规格宽度2500/2480/2400/2315mm），长度控制在6米以内，宽度适中，可通行城市支路、小区道路和地下车库入口，适合城区高频次救援调度。
• 5. 公告参数齐全，上牌合规有依据：CLW5046TQZCQA为工信部第400批公告车型，公告明确总质量4495kg、整备质量2800kg、额定载质量1500kg、轴距和发动机等参数，用户可依据公告信息办理车辆注册登记手续。

08 / 操作与保养

• 1. 作业前检查液压系统：检查液压油箱油位是否在标尺范围内，液压管路及接头有无渗漏，多路阀操纵手柄是否处于中位；检查取力器结合与分离是否顺畅，液压泵驱动轴连接是否可靠。
• 2. 检查托举臂与绞盘：检查托举臂销轴、滑套磨损情况，托举臂升降和伸缩动作是否平稳无卡滞；检查绞盘钢丝绳有无断丝、压扁，绳端固定是否牢固，绞盘离合器操作是否灵活。
• 3. 作业时底盘停放稳定：清障作业前将底盘停放在坚实平整地面，拉紧驻车制动，必要时在车轮下加装止退器；若配置液压支腿，应将支腿伸出并支撑牢固后再进行托举牵引作业。
• 4. 定期更换液压油和滤芯：按底盘及上装使用说明书规定的周期更换液压油，清洗或更换液压油滤芯；更换时注意保持液压系统清洁，防止杂质进入阀组和油缸。
• 5. 定期润滑各运动部件：对托举臂销轴、绞盘轴承、钢丝绳导向轮等运动部件定期加注润滑脂；检查各连接螺栓有无松动，发现松动及时按规定扭矩紧固。

09 / 产品常见 FAQ

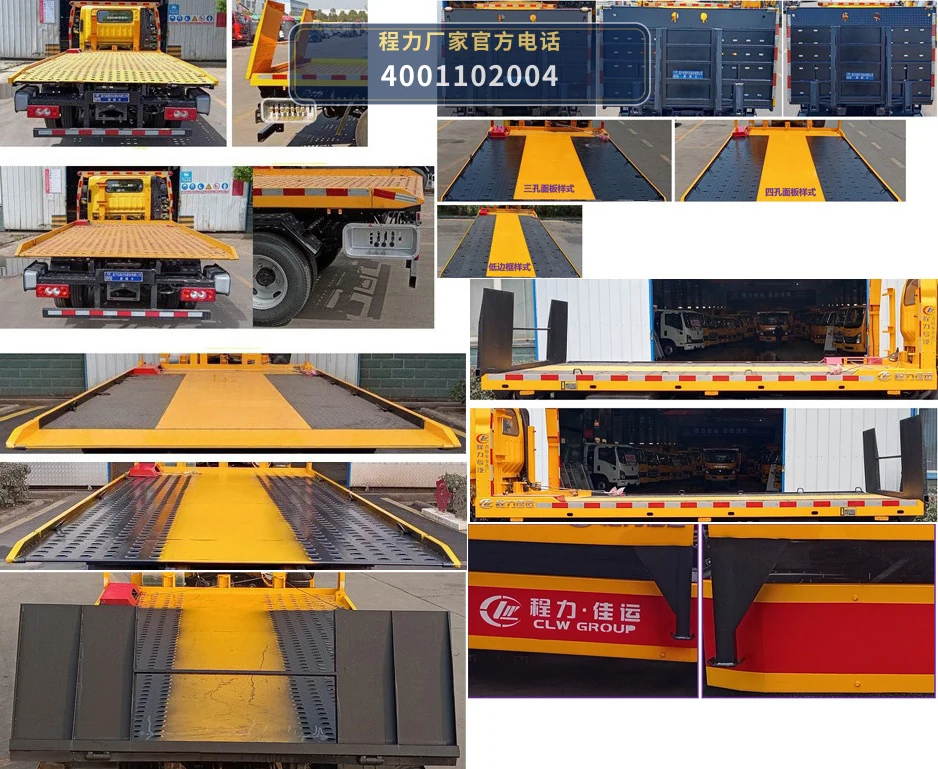

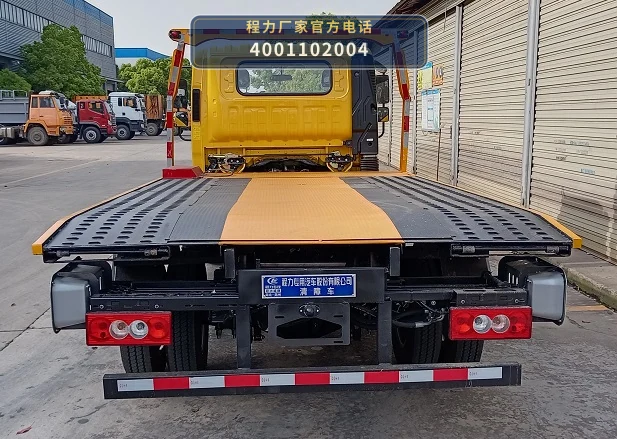

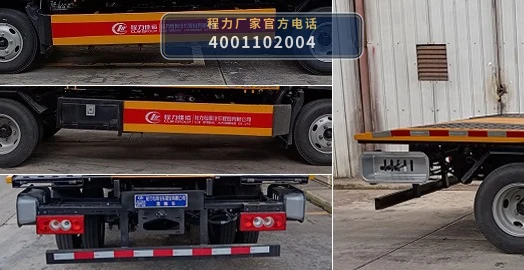

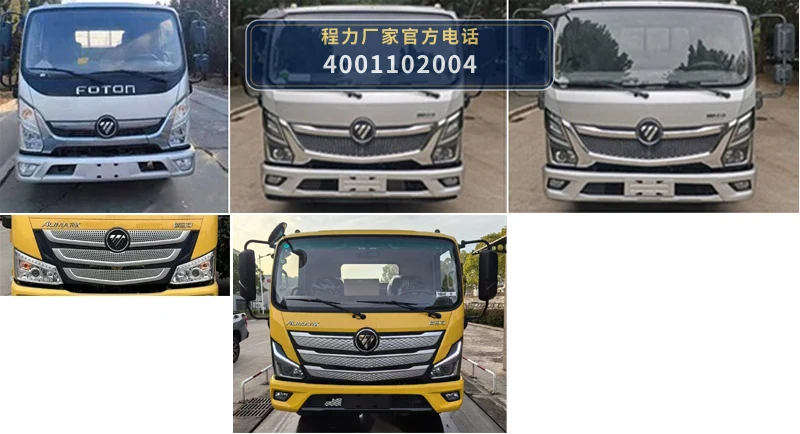

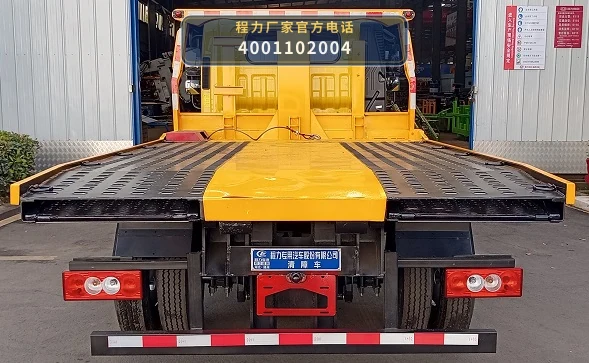

10 / 图片资料与展示
