CLW5045ZZZSH6型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5045ZZZSH6型自装卸式垃圾车以SH1043PEDBNZ2底盘为动力平台，发动机Q23-95E60（排量2300ml，功率70kW/95PS）通过取力器驱动液压系统，为自装卸机构提供液压动力。底盘总质量4495kg，整备质量2760kg，额定载质量1605kg，轴距可选2650/2850/3100/3308mm，整车外形尺寸5000,5160×1650×2100mm。

作业时，液压系统控制钩臂或拉臂机构动作，将配套垃圾箱体（或车厢可卸式箱体）吊装、卸放至底盘上，实现箱体的自装自卸。箱体落座后，通过锁紧装置固定，确保运输过程中箱体稳定。

垃圾收集环节，箱体随车转运至垃圾站或处理场，液压系统再次动作，将箱体卸下或举升倾倒，完成垃圾的转运和排放。整个作业过程由液压阀控制，操作人员在驾驶室或车旁通过手动阀或电控阀完成动作。

06 / 适用作业场景

• 城市居民区生活垃圾收集：CLW5045ZZZSH6型自装卸式垃圾车总质量4495kg，额定载质量1605kg，轴距2650mm或2850mm，车身长度5000mm或5160mm，适合在居民区道路通行，配合小型垃圾箱体完成生活垃圾的定时收集和转运。
• 商业街区及学校周边垃圾转运：该车环保状态为是，发动机Q23-95E60功率70kW，可在商业街区、学校周边等对环境要求较高的区域进行垃圾箱体的自装自卸和转运作业。
• 垃圾中转站箱体周转：自装卸式垃圾车通过液压钩臂机构实现垃圾箱体的快速更换，适用于垃圾中转站内箱体的周转运输，一车可服务多个箱体点位，提高转运效率。
• 乡镇及农村垃圾收运：轴距3100mm或3308mm的版本可适配更长的箱体或不同上装需求，适合乡镇道路条件，完成农村生活垃圾的收集与转运。

07 / 产品核心优势

• 1. 蓝牌轻卡底盘，城市通行便利：总质量4495kg，轴距2650mm，整车长度5000mm，宽度1650mm，高度2100mm，车身紧凑，适合城市居民区、商业街区等狭窄道路作业。
• 2. 自装卸机构，一车多箱周转：采用液压钩臂/拉臂式自装卸机构，可快速吊装、卸放垃圾箱体，实现一车服务多个箱体收集点，减少车辆配置数量。
• 3. 全柴Q23发动机，动力可靠：搭载安徽全柴动力股份有限公司Q23-95E60发动机，排量2300ml，功率70kW/95PS，满足日常垃圾转运的动力需求。
• 4. 环保状态为是，适合城区作业：公告环保状态标记为是，可在对排放有要求的城区道路行驶和作业。
• 5. 多轴距可选，适配不同箱体：轴距覆盖2650/2850/3100/3308mm，可根据箱体尺寸和上装配置选择合适轴距，满足不同转运需求。

08 / 操作与保养

• 1. 作业前检查液压钩臂及锁紧装置：检查钩臂的拉钩、锁销、液压油缸及管路有无渗漏，确认箱体锁紧装置灵活可靠，确保吊装过程中箱体不脱落。
• 2. 定期检查液压油位及油质：每班作业前检查液压油箱油位，油量不足时及时补充；定期观察油液颜色，若出现乳化或杂质应及时更换，并清洗滤芯。
• 3. 检查取力器及传动轴：作业前确认取力器挂挡顺畅，传动轴连接螺栓无松动，避免液压系统动力中断。
• 4. 箱体吊装时注意对位：吊装箱体时，操作人员应观察钩臂与箱体吊环的对位情况，缓慢操作液压阀，避免箱体碰撞或偏斜。
• 5. 定期润滑各铰接点：对钩臂铰接销轴、锁紧机构等运动部位定期加注润滑脂，减少磨损，支持动作顺畅。

09 / 产品常见 FAQ

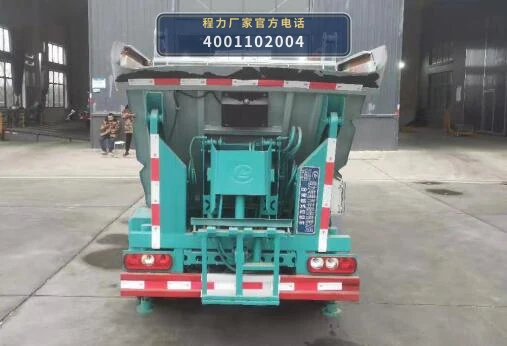

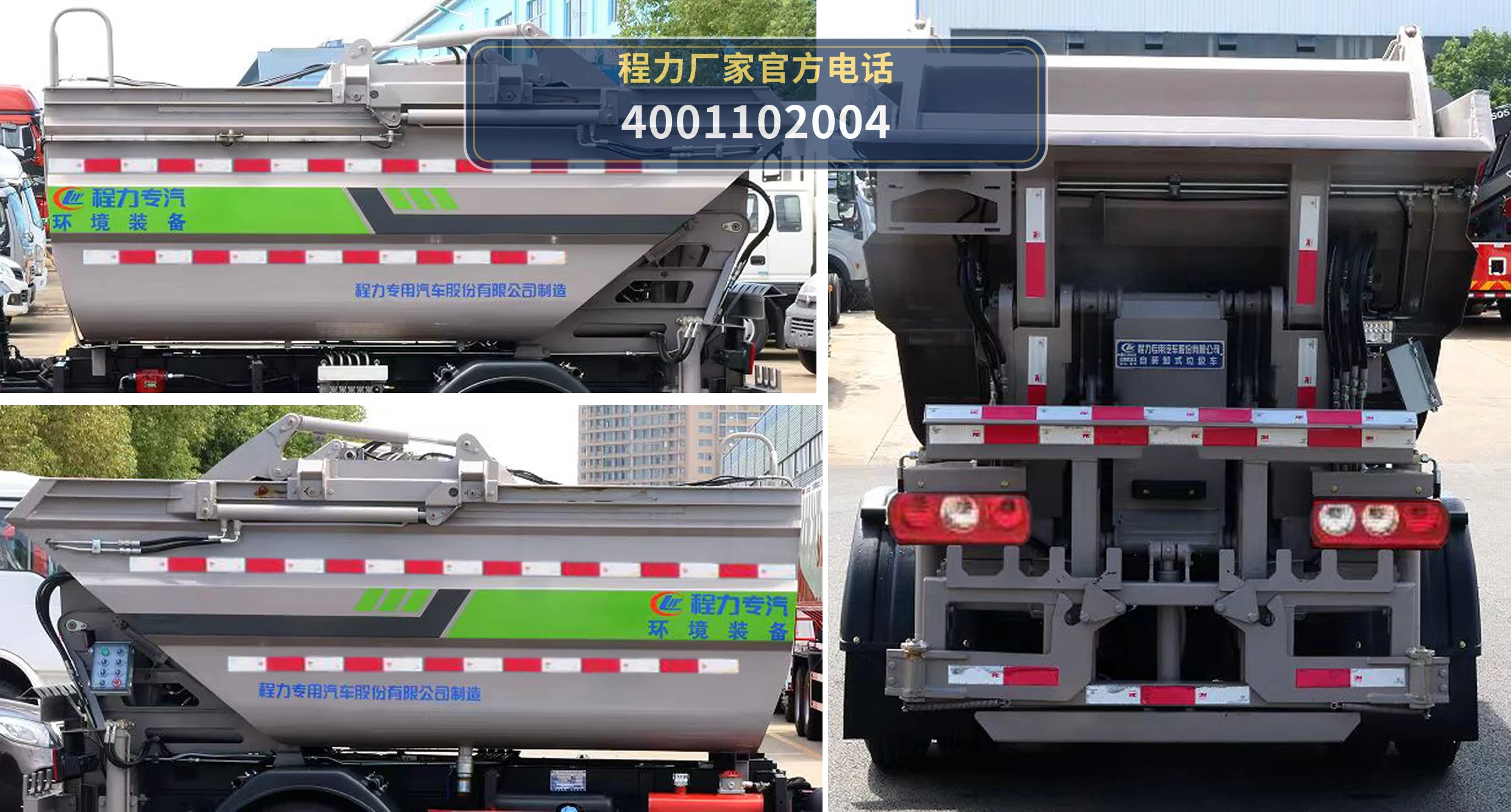

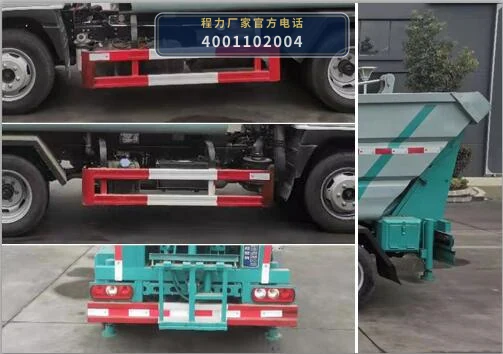

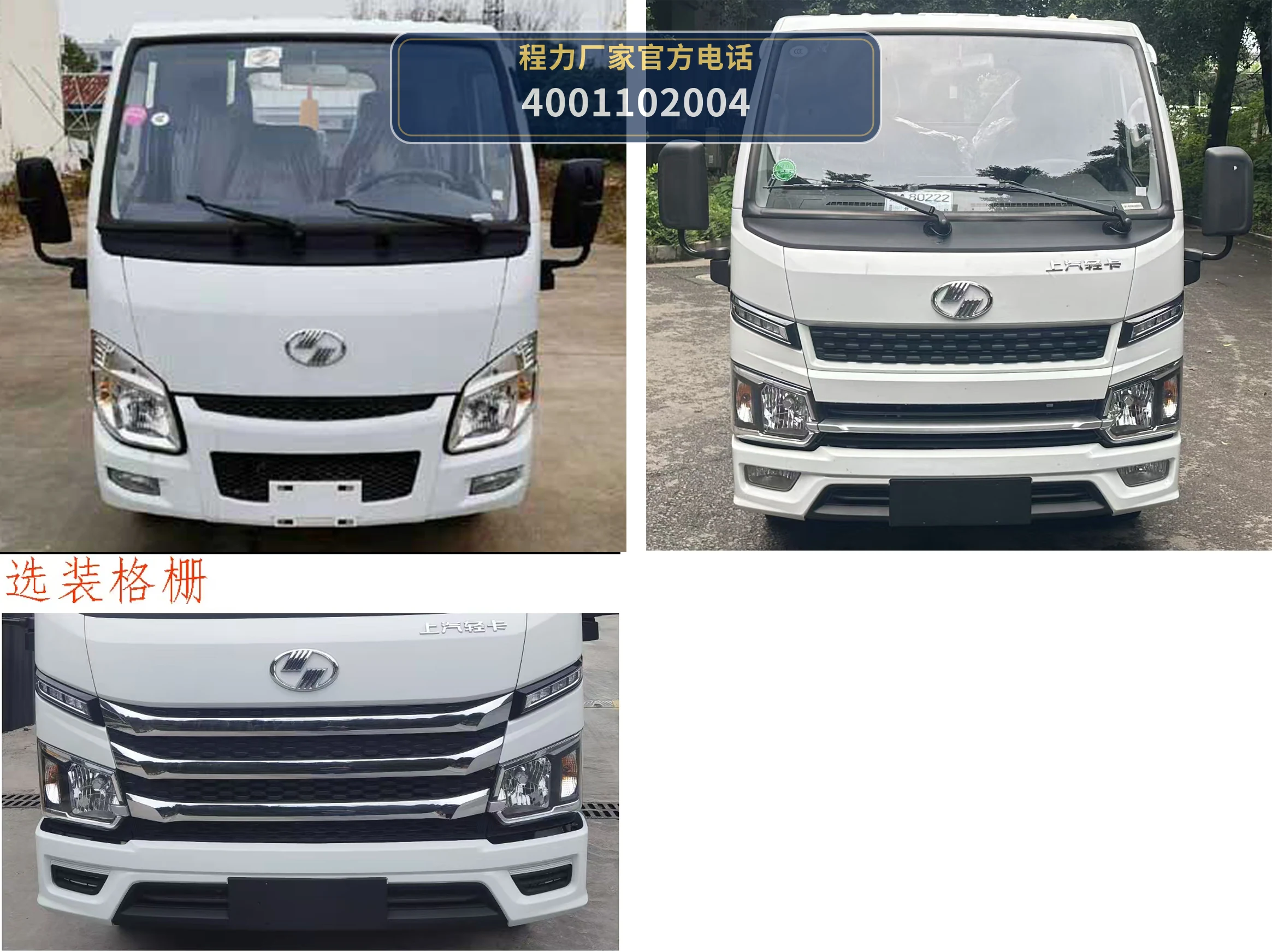

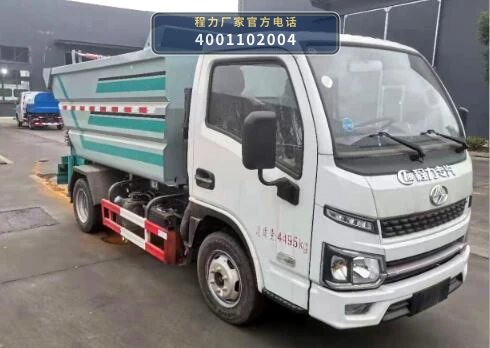

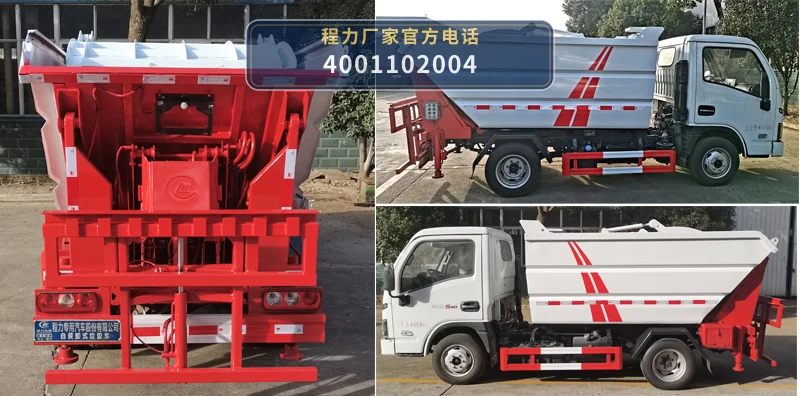

10 / 图片资料与展示
