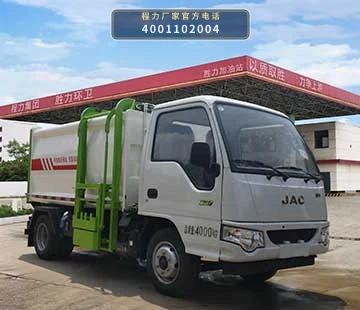

CLW5044ZZZ6SL型自装卸式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

CLW5044ZZZ6SL型自装卸式垃圾车以HFC1042PW4K1B4ZS底盘为动力平台，发动机Q23-95E60（排量2300ml，功率70kW/95PS）通过取力器驱动液压系统，为自装卸机构提供动力。整车总质量4000kg，轴距2850mm，外形尺寸4600×1930×2480mm，整备质量2570kg，额定载质量1300kg。

作业时，液压系统控制钩臂或拉臂机构动作，将配套垃圾箱体吊装、卸放至底盘上，实现箱体的自装自卸。箱体装载生活垃圾后，由车辆转运至指定处理场所，再次通过液压机构卸下箱体，完成一车多箱的循环转运模式。

上装核心为液压钩臂（拉臂）装置，通过液压油缸驱动拉臂完成箱体的钩取、提升、倾斜和卸放动作。操作人员在驾驶室或车侧通过液压控制阀集中操作，实现箱体装卸的机械化作业，减少人工搬运环节。

06 / 适用作业场景

• 居民小区生活垃圾收集转运：CLW5044ZZZ6SL型自装卸式垃圾车总质量4000kg，额定载质量1300kg，轴距2850mm，车身长度4600mm，适合在居民小区、背街小巷等道路条件受限区域进行生活垃圾箱体的收集与转运，一车可循环转运多个垃圾箱体。
• 乡镇/农村垃圾中转站箱体周转：该车采用钩臂式自装卸结构，可配套多个垃圾箱体使用，在乡镇垃圾中转站与处理场之间进行箱体周转，减少垃圾二次落地转运环节。整车总质量4000kg，公告载质量1300kg，满足中小型中转站日常周转需求。
• 商业街区及学校医院周边垃圾收集：车辆外形尺寸4600×1930×2480mm，轴距2850mm，机动性较好，可在商业街区、学校、医院周边等对车辆尺寸有一定限制的区域进行垃圾箱体的定时收集与转运作业。
• 环卫部门钩臂箱体循环清运：CLW5044ZZZ6SL型自装卸式垃圾车公告用途为自装卸式垃圾车，通过液压钩臂机构实现箱体自装自卸，适合环卫部门采用“一车多箱”模式，对分散摆放的垃圾箱体进行循环清运，提高车辆利用率。

07 / 产品核心优势

• 1. 蓝牌轻卡底盘，城区通行适应性好：整车总质量4000kg，轴距2850mm，外形尺寸4600×1930×2480mm，车身紧凑，适合在居民小区、背街小巷等狭窄道路条件下作业和通行。
• 2. 全柴Q23-95E60发动机，动力匹配合理：搭载安徽全柴动力股份有限公司Q23-95E60发动机，排量2300ml，功率70kW/95PS，为液压自装卸系统和车辆行驶提供动力，满足日常垃圾转运作业需求。
• 3. 钩臂式自装卸结构，一车多箱循环转运：上装采用液压钩臂（拉臂）装置，可配套多个垃圾箱体使用，实现箱体的自装自卸和循环转运，减少垃圾落地和人工搬运环节，提高转运效率。
• 4. 额定载质量1300kg，整备质量2570kg：公告整备质量2570kg，额定载质量1300kg，总质量4000kg，承载能力与底盘匹配，适合中小型垃圾箱体的日常收集转运作业。
• 5. 环保状态为是，满足环保管理要求：公告环保状态标记为是，排放阶段按公告字段执行，适合对车辆环保状态有要求的环卫作业场景。

08 / 操作与保养

• 1. 作业前检查液压钩臂及锁止机构：作业前检查CLW5044ZZZ6SL型自装卸式垃圾车的液压钩臂、拉臂、钩头及箱体锁止机构是否完好，确认液压油管无渗漏、油缸无异常，确保箱体吊装过程中锁止可靠。
• 2. 检查液压油位及取力器工作状态：定期检查液压油箱油位和油质，检查取力器结合与分离是否正常，确保发动机Q23-95E60动力输出稳定，液压系统压力正常。
• 3. 箱体吊装时保持底盘停放稳定：进行箱体吊装、卸放作业时，应将车辆停放在平坦坚实地面，拉紧驻车制动，必要时使用掩木，避免底盘移动影响钩臂作业安全。
• 4. 定期检查箱体及挂钩磨损情况：定期检查配套垃圾箱体的吊装挂钩、底梁及箱体焊缝有无变形、裂纹和过度磨损，发现异常及时修复或更换，支持箱体吊装安全。
• 5. 按周期保养液压系统与底盘：按照底盘HFC1042PW4K1B4ZS保养要求定期更换机油、机滤，检查制动系统和轮胎；液压系统按使用情况更换液压油和滤芯，保持系统清洁。

09 / 产品常见 FAQ
