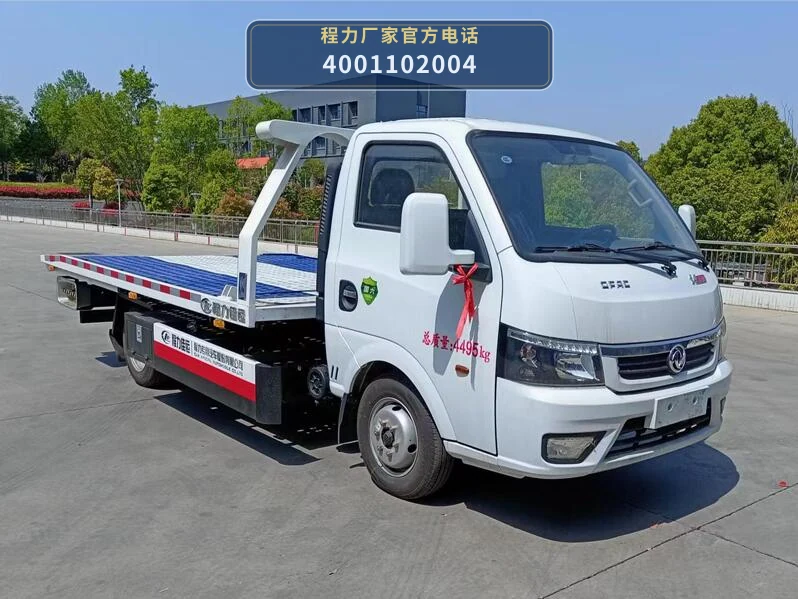

CLW5040TQZ6型东风4吨清障车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5040TQZ6型东风4吨清障车以EQ1045SJ16DC底盘为动力平台，发动机Q23-95E60（70kW/95PS）或Q23A-110E60（80kW/108PS）通过取力器驱动清障装置液压系统。底盘轴距3200mm，总质量4495kg，整备质量2865kg，为清障作业提供稳定的承载与行驶基础。

上装清障装置由液压油泵、多路换向阀、液压油缸、托举臂、绞盘及钢丝绳等部件构成。作业时，取力器结合后液压泵将发动机机械能转化为液压能，通过多路阀控制液压油缸伸缩，驱动托举臂完成举升、下降和翻转动作，实现故障车辆的托举与牵引。

绞盘由液压马达驱动，通过钢丝绳对被救援车辆进行牵引或拖拽。清障装置的动作由驾驶室后方的操作手柄或控制阀组集中控制，操作人员可根据现场情况调节托举高度和牵引速度。作业完成后，托举臂回落至运输位置，取力器脱开，车辆恢复道路行驶状态。

06 / 适用作业场景

• 城市道路故障车辆清障救援：CLW5040TQZ6型清障车总质量4495kg、额定载质量1500kg，轴距3200mm，外形尺寸5995×2300×1976mm，机动性适合在城市道路、高架桥及辅路对故障轿车、微型客车等车辆进行托举和牵引作业。
• 高速公路事故车辆拖离：车辆搭载Q23-95E60或Q23A-110E60发动机，动力覆盖70kW至80kW，配合清障装置绞盘和托举臂，可在高速公路应急车道对事故车辆进行快速拖离，恢复道路通行。
• 停车场及小区违停车辆挪移：整车高度1976mm，轴距3200mm，转弯半径相对较小，清障装置可对地下停车场、住宅小区内违停或故障车辆进行托举挪移，适应限高和狭窄通道环境。
• 汽车维修站商品车转运：额定载质量1500kg，清障装置托举臂可对轻型车辆进行短途转运，适用于汽车维修站、4S店之间的商品车或维修车辆转运作业。

07 / 产品核心优势

• 1. 东风底盘与全柴动力匹配：采用EQ1045SJ16DC底盘，搭载安徽全柴动力Q23-95E60（70kW/95PS）或Q23A-110E60（80kW/108PS）发动机，排量2300ml，动力输出与清障装置液压系统匹配，满足日常清障救援行驶和作业需求。
• 2. 紧凑外形适应城市道路：外形尺寸5995×2300×1976mm，轴距3200mm，整车长度控制在6米以内，高度不足2米，在城市支路、地下停车场等限高限宽场景中通行便利。
• 3. 总质量与整备质量合理分配：总质量4495kg，整备质量2865kg，额定载质量1500kg，质量参数满足清障装置托举和牵引作业的承载要求，同时兼顾底盘行驶稳定性。
• 4. 清障装置液压驱动：上装清障装置采用液压驱动，通过取力器从底盘发动机取力，驱动液压泵、油缸和绞盘完成托举、牵引动作，操作集中控制，动作平稳。
• 5. 公告环保状态明确：公告库标记环保状态为“是”，发动机排放符合公告登记要求，可在环保准入地区办理相关手续（具体以当地政策为准）。

08 / 操作与保养

• 1. 作业前检查液压系统：检查清障装置液压油泵、多路换向阀、油缸及液压管路有无渗漏，液压油位是否在标尺范围内；检查取力器结合与脱开是否顺畅，确保作业时液压系统正常工作。
• 2. 检查托举臂与绞盘：检查托举臂销轴、锁止机构是否灵活可靠，托举臂有无变形或裂纹；检查绞盘钢丝绳有无断丝、锈蚀，绳端固定是否牢固，导绳器是否完好。
• 3. 作业中规范操作：作业时保持底盘停放稳定，拉紧驻车制动，必要时在车轮下放置掩木；操作多路阀时动作平缓，避免托举臂急升急降；牵引时控制绞盘速度，注意观察钢丝绳受力状态。
• 4. 作业后复位与检查：作业完成后将托举臂回落至运输位置并锁止，脱开取力器，检查液压管路有无渗漏，清理钢丝绳和托举臂上的泥污，保持清障装置清洁。
• 5. 定期保养液压油与滤芯：按底盘和上装保养要求定期更换液压油及液压油滤芯，检查液压油缸密封件有无老化，多路阀阀杆动作是否卡滞，确保液压系统清洁和密封可靠。
