CL5120ZYSBEVAHQ型纯电动压缩式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

04 / 工信部公告

05 / 工作原理

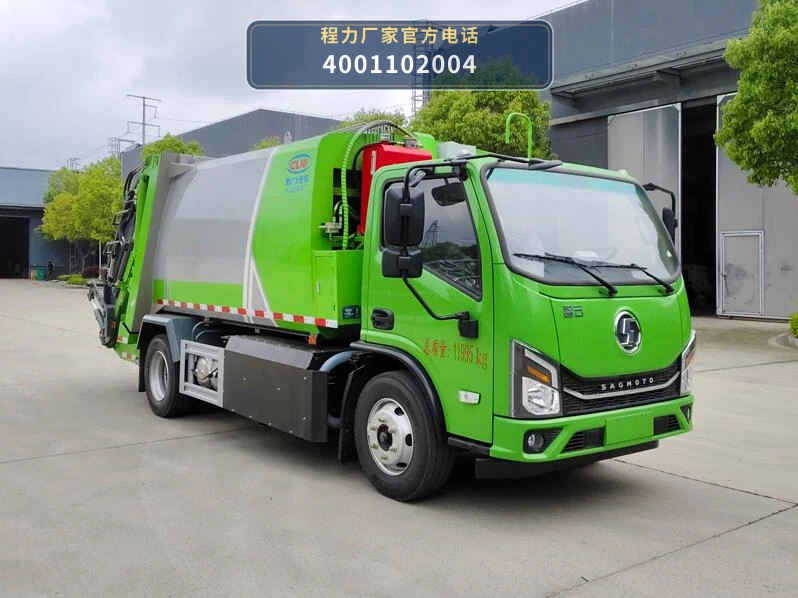

CL5120ZYSBEVAHQ型纯电动压缩式垃圾车以SX3120EV321N底盘为动力平台，搭载陕西法士特齿轮有限责任公司生产的TZ375XSSF-SZF614型驱动电机（185kW/251PS）或TZ375XSSF-SZF620型驱动电机（220kW/299PS），车辆总质量11995kg，轴距覆盖3200mm、3400mm、3600mm、3800mm多种规格，整车外形尺寸6960×2260×2660mm。纯电动底盘为上装压缩系统提供电力来源，通过电控系统驱动液压油泵，将电能转化为液压能，为压缩填装和推卸机构提供动力。

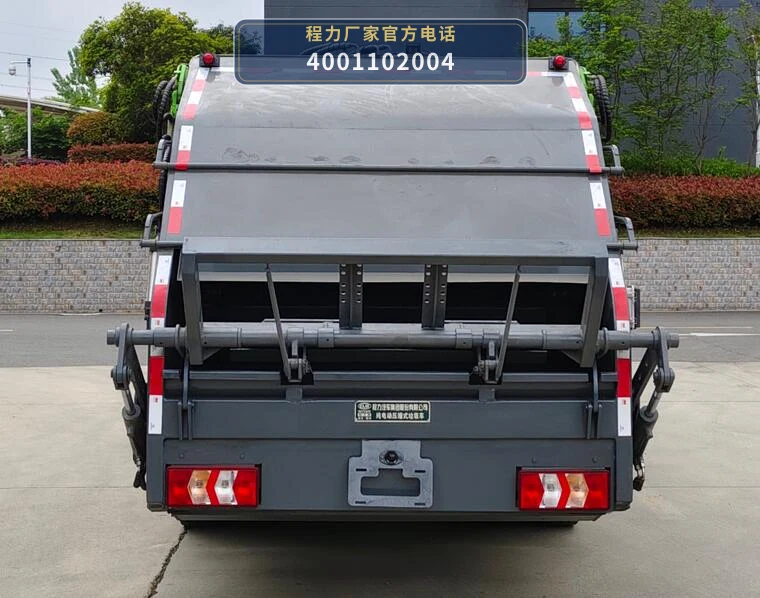

作业时，生活垃圾由人工或小型收集车投入垃圾箱体后部的填装斗，操作人员通过电控手柄或按钮控制液压多路阀，驱动填装油缸带动刮板与滑板联动，将填装斗内的垃圾刮入并压缩至箱体内部。刮板与滑板按设定行程往复动作，对松散垃圾进行逐次压缩，提高箱体装载密实度。压缩过程中，箱体内部压力由液压系统溢流阀限定，避免过载。

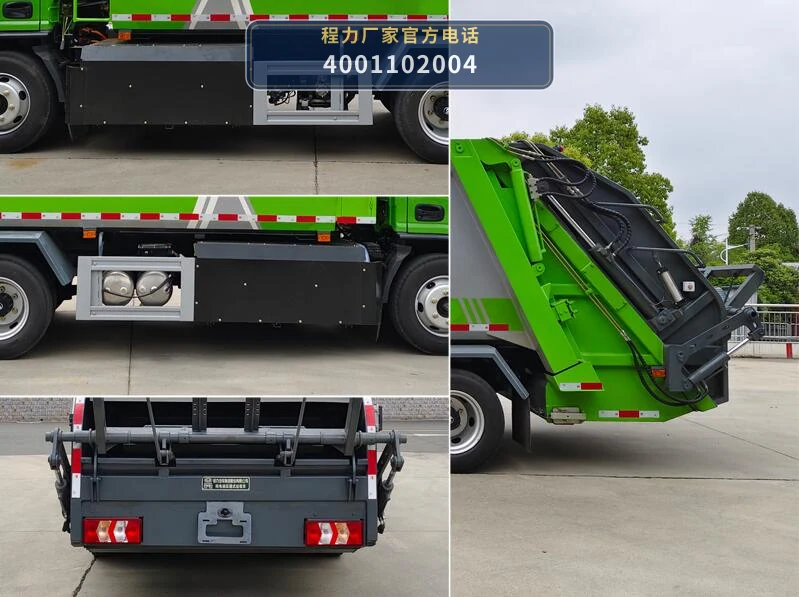

当箱体装满后，车辆行驶至转运站或处理场，操作人员控制推卸油缸驱动推板向后移动，将压缩成块的垃圾整体推出箱体，完成一次转运作业循环。液压系统中的油缸、多路阀、油管及油箱等部件协同工作，实现垃圾的收集、压缩和推卸全流程。

06 / 适用作业场景

• 城市居民小区生活垃圾收集：CL5120ZYSBEVAHQ型纯电动压缩式垃圾车总质量11995kg，额定载质量5015kg（对应整备质量6850kg）或4605kg（对应整备质量7260kg），轴距3200mm/3400mm/3600mm/3800mm可选，适合在居民小区内进行生活垃圾的定点收集与压缩，减少垃圾清运频次。纯电动驱动在小区内低速作业时噪音较低，适合对噪声有要求的居住区域。
• 城市街道果皮箱及袋装垃圾巡回收集：车辆外形尺寸6960×2260×2660mm，轴距可选3200mm至3800mm，转弯半径相对较小，可在城市支路和街道进行巡回收集作业。后部填装斗可容纳袋装及桶装生活垃圾，通过液压压缩系统减小体积，提升单次运输效率。
• 垃圾转运站至处理场的压缩转运：压缩后的垃圾密实度提高，CL5120ZYSBEVAHQ型车额定载质量5015kg或4605kg，可将转运站收集的松散垃圾压缩后运往焚烧厂或填埋场，减少运输趟次。推卸油缸驱动推板将垃圾整体推出，卸料干净，适合与转运站压缩箱或直接卸料口对接。
• 学校、医院、机关单位等封闭区域垃圾清运：纯电动底盘在封闭区域内作业无尾气排放，适合学校、医院、行政中心等对环境空气质量有要求的场所。车辆总质量11995kg，轴距3200mm短轴距版本在有限道路空间内机动性较好，可进入单位内部道路进行垃圾收集。

07 / 产品核心优势

• 1. 纯电动驱动，适合城区低排放作业：CL5120ZYSBEVAHQ型采用纯电动底盘，公告燃油状态为“否”，搭载法士特TZ375XSSF-SZF614（185kW）或TZ375XSSF-SZF620（220kW）驱动电机，作业过程中无尾气排放，适合对排放和噪声有要求的城区、居民区及封闭场所使用。
• 2. 双功率电机可选，适应不同负载需求：公告提供185kW/251PS和220kW/299PS两种驱动电机配置，用户可根据作业负载和路况选择。较大功率版本在满载爬坡或长距离转运时动力储备更充足。
• 3. 多轴距规格，匹配不同作业道路条件：轴距覆盖3200mm、3400mm、3600mm、3800mm四种规格，短轴距适合小区和窄路通行，长轴距可匹配更大上装或提升行驶稳定性，用户可按作业区域道路条件选择。
• 4. 液压压缩填装，提高垃圾装载密实度：上装采用液压驱动的刮板、滑板压缩机构，将填装斗内松散垃圾逐次压入箱体，减小垃圾体积，配合额定载质量5015kg或4605kg，可在合规装载范围内提升单次转运的垃圾收集量。
• 5. 推板卸料，卸料干净高效：箱体后部推卸油缸驱动推板将压缩垃圾整体推出，卸料过程无需举升箱体，对卸料场地高度无特殊要求，适合转运站、焚烧厂等多种卸料环境。

08 / 操作与保养

• 1. 作业前检查液压系统：检查液压油箱油位是否在标尺范围内，观察油管、接头有无渗漏，检查多路阀操纵手柄或电控按钮动作是否顺畅。确认取力器或电动液压泵开关处于关闭状态后再启动车辆。
• 2. 填装压缩作业操作：将垃圾投入填装斗后，操作人员站在安全位置，通过电控手柄控制刮板与滑板动作。注意填装斗内不得混入建筑垃圾、金属块等硬物，以免损坏刮板或油缸。压缩过程中观察系统压力，出现异响或压力异常升高时立即停止操作。
• 3. 推卸卸料操作：车辆停稳在平整地面后，确认箱体后门开启到位，操作推卸油缸控制阀，将推板缓慢推出。卸料完毕后将推板收回至初始位置，关闭后门并锁紧。卸料时车辆后方不得站人。
• 4. 定期检查液压油及滤芯：按使用频次定期检查液压油清洁度，发现油液乳化、变黑或杂质较多时更换液压油及吸油滤芯、回油滤芯。检查油缸活塞杆表面有无划伤，防尘圈是否完好。
• 5. 底盘及电气系统日常检查：纯电动底盘需按底盘使用说明书检查动力电池电量、充电接口及高压线束连接状态。作业前检查灯光、喇叭、制动及转向功能，确保行车安全。压缩上装电控系统线路应保持干燥、接头无松动。
