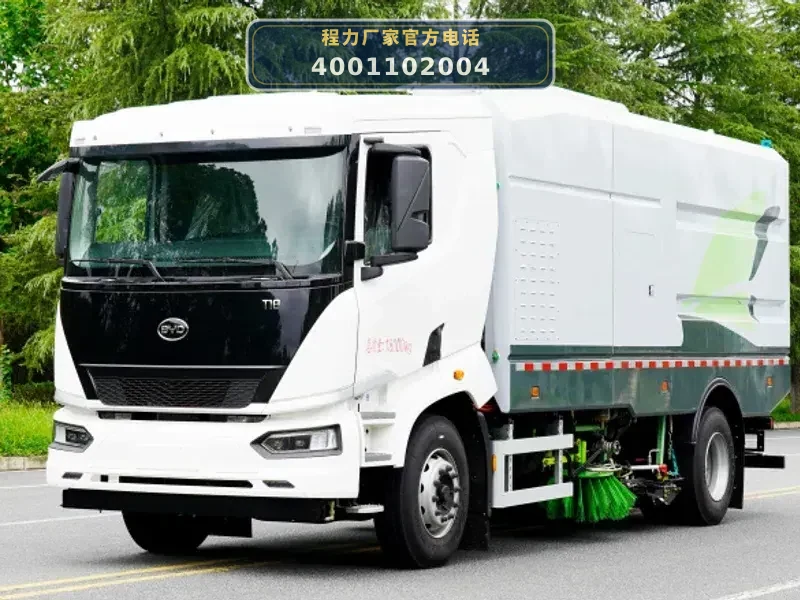

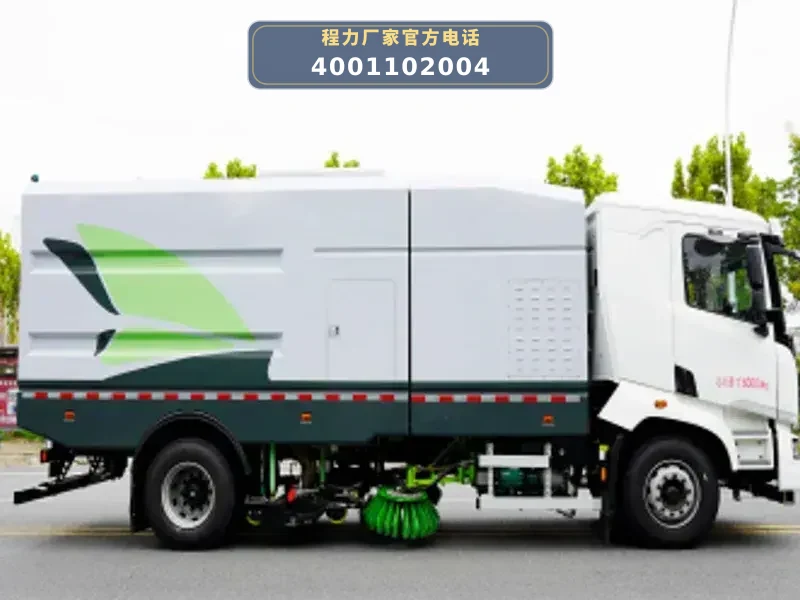

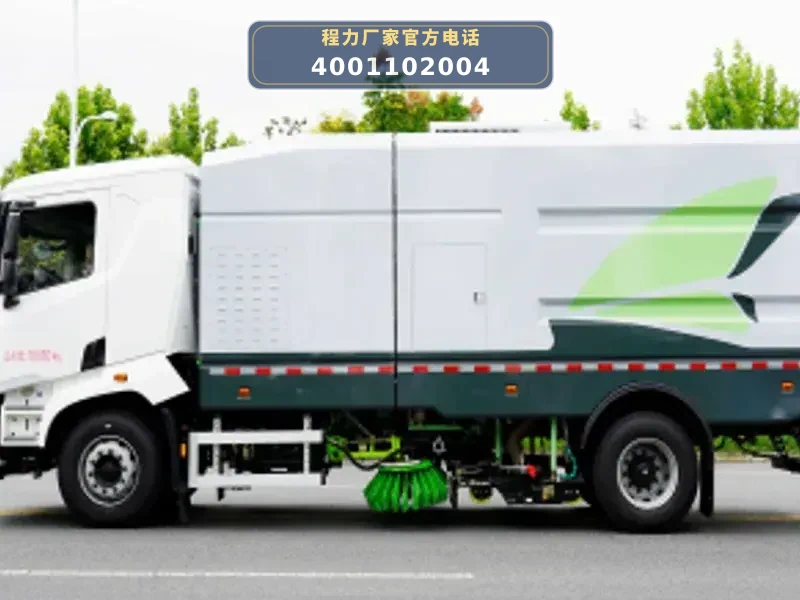

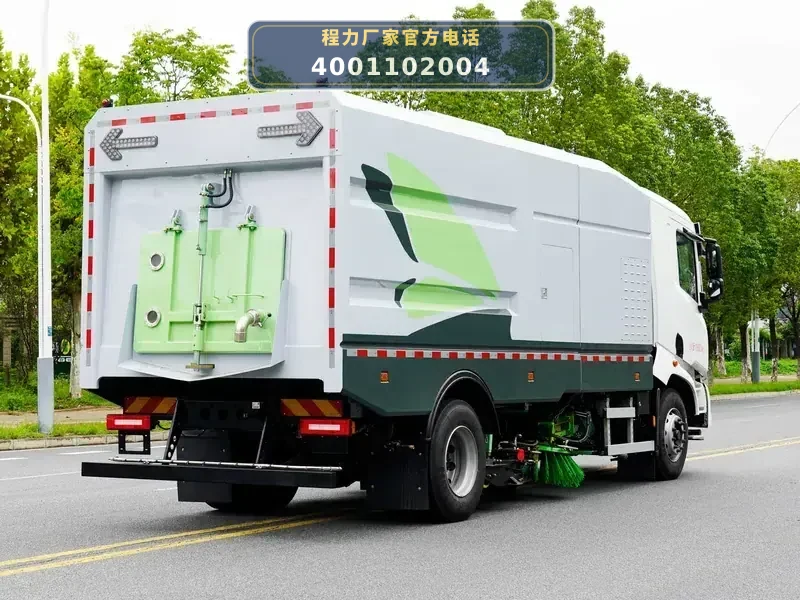

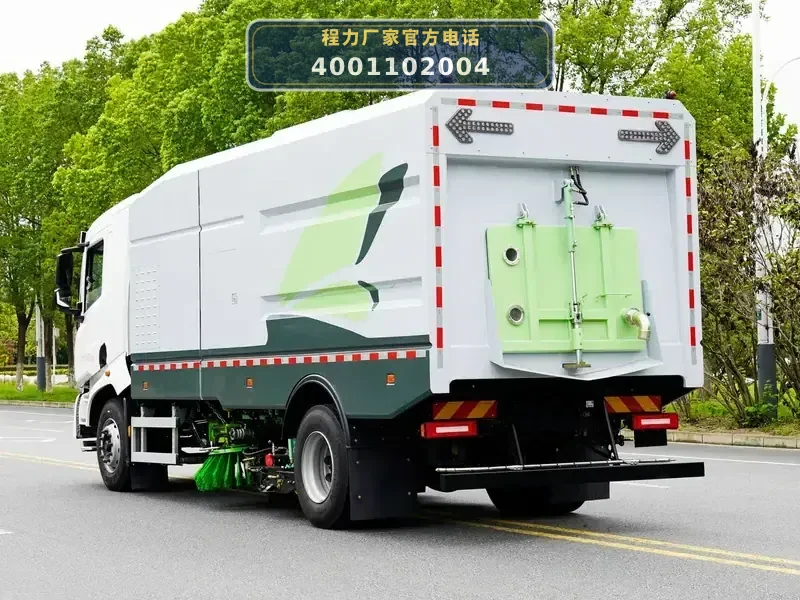

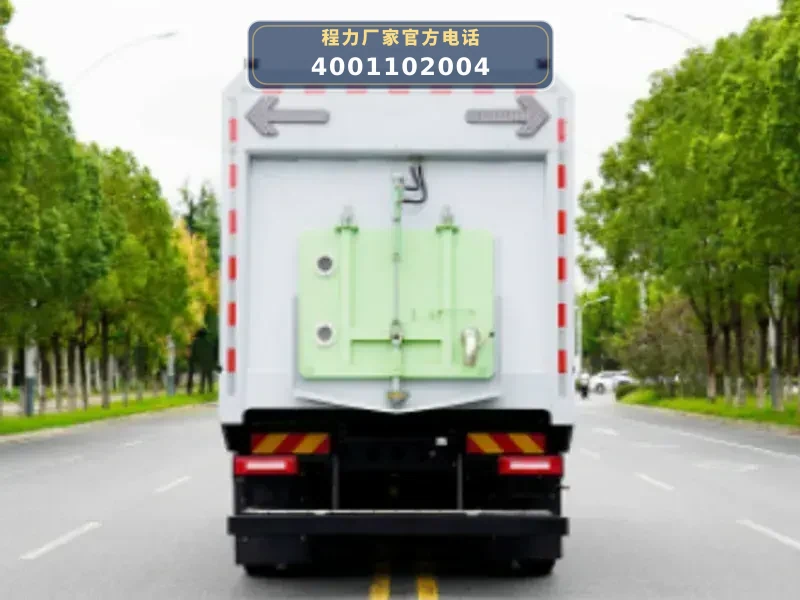

CLW5180TXSBEV6SL型比亚迪纯电动洗扫车

01 / 核心技术参数

02 / 动力与传动系统

公告动力选型：共 1 款

公告状态标志

免征否燃油否环保查

其他动力与传动配置

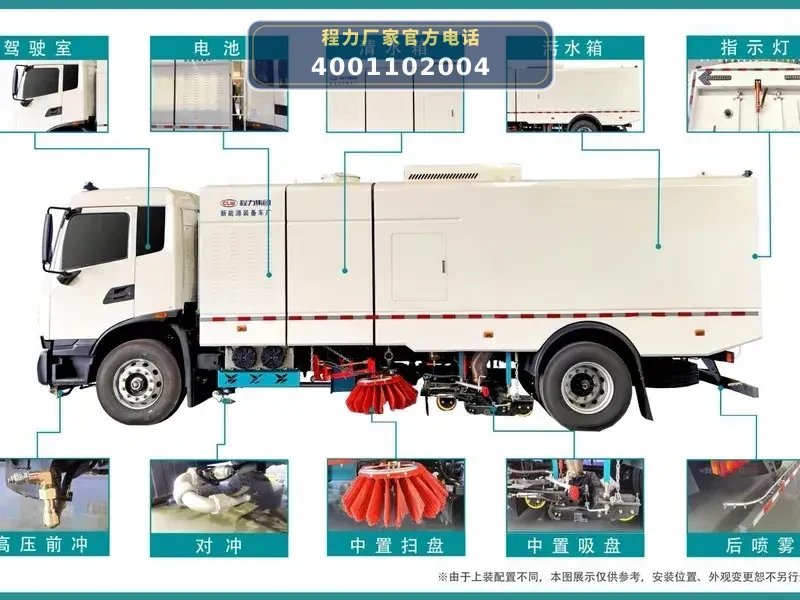

03 / 上装配置

1. 清扫系统

中置2扫盘，品牌马达，扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等扫刷撑开直径：φ800-900mm，扫盘马达转速：140r/min。扫刷数量：44个。扫盘倾角调整：前倾5°~15° 外倾5°~10°。

2. 吸盘装置

吸盘由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸控制双吸口宽吸管直径φ180mm，内置带高压喷嘴的长排喷杆，吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。工作状态吸嘴边刚性部份离地间隙5～8(mm)。

3. 风机系统

免维护离心式风机，电机带齿耐高温A带传动，额定工作转速：每分钟2000转。

4. 高压水路系统

高压水泵，品牌齿轮泵，万向高压路沿清洗，不锈钢高压管路，15m高压冲洗卷盘，高压水泵：为洗扫车高压水路系统提供压力，保障高压清洗/冲洗作业。

5. 液压系统

海普瑞斯液压油缸，品牌液压阀组，齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵、液压油缸等。

6. 电气控制系统

施耐德控制开关，尾部带电控操作系统，控制面板：CAN总线操作。影像系统：实时监控作业情况并显示在驾驶室内显示屏上。全车电控，电子控制，一键操作，驾驶室及尾部操作。

7. 箱体及自洁系统

碳钢防腐水箱/不锈钢垃圾箱，垃圾箱、水箱均带防溢或低水位报警装置，自洁系统：车辆垃圾箱倾倒垃圾后，自洁系统可对垃圾箱进行自洁。

8. 安全及辅助装置

尾部LED箭头灯，倒车语音报警系统及各个动作语音提示，手动泵应急举升系统：如遇故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。

04 / 工信部公告

免征：否燃油：否环保：查

该车专用装置由清扫装置,垃圾箱等组成,主要用于路面洗扫作业.储能装置种类/储能装置单体生产企业/储能装置总成生产企业:磷酸铁锂蓄电池/武汉弗迪电池有限公司/弗迪电池有限公司.侧面防护装置材料:铝合金,连接方式:采用螺栓连接,后部防护装置材料:Q235A碳钢.连接方式:采用螺栓连接.后部防护断面尺寸(mm):120×60,后部防护离地高度(mm):420.ABS型号/生产企业:CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司.安装有限速装置;限速装置限速89km/h.选装后门无弯头外观.随底盘选装驾驶室,选装后置充电口,铝轮辋.

05 / 工作原理

CLW5180TXSBEV6SL型纯电动洗扫车以比亚迪BYD1180C2BEVC1底盘为动力平台，底盘搭载永磁同步电机（型号TZ370XSA，峰值功率250kW），通过底盘取电窗口为上装提供电力。整车总质量18000kg，轴距5300mm，配备8m³清水箱和8m³污水箱，采用磷酸铁锂电池（电量276.531kWh）驱动。

作业时，电气控制系统（百兆富电控）通过CAN总线一键操作，控制上装电动机（永磁同步电机，额定功率60-80kW，2-3台，水冷）驱动各工作装置。高压水路系统由高压水泵（GTM品牌）提供压力，经高压管路输送至吸盘内置长排喷杆、路沿清洗弯管及后喷雾喷嘴，实现路面清洗、路缘石立面洗刷和后喷雾降尘。清扫系统由中置2个扫盘（液压马达驱动，转速140r/min，扫刷直径φ800-900mm）将垃圾扫至车辆中部，风机系统（免维护离心式风机，额定转速2000r/min，A带传动）产生负压，通过吸盘装置（双吸口宽吸管直径φ180mm，液压升降，弹簧浮动悬挂）将垃圾和污水吸入污水箱。垃圾箱倾卸角≥40°，并配备自洁系统，倾倒后可通过箱内自洁喷头高压冲洗箱体。

整车作业流程为：底盘电机驱动行驶，上装电机驱动扫盘旋转、风机抽吸、高压水泵供水，扫刷将垃圾扫入吸盘区域，风机将垃圾和污水吸入污水箱，污水经沉淀后部分循环利用或排放，清洁空气经风机排出。作业时，低压前冲和定点角喷装置可配合清洗，后喷雾降尘避免二次污染。

06 / 适用作业场景

• 城市主干道与次干道清扫清洗：适用于城市主干道、次干道的日常清扫和清洗作业。最大清扫宽度3-3.5m，清扫作业速度3-15km/h，最大清扫能力50000m²/h，可高效完成路面垃圾、尘土和污渍的清除。

• 路缘与路缘石立面洗刷：利用吸盘左右侧喷杆上的路沿清洗弯管，高压水可清洗路缘和路缘石立面，适用于道路边缘、人行道侧石等区域的精细化保洁。

• 广场与园区保洁：适用于城市广场、商业区、工业园区等大面积硬质路面的保洁作业。后喷雾降尘功能可有效抑制扬尘，避免二次污染，适合对空气质量要求较高的区域。

• 雨后或洒水后路面清洗：高压水路系统配合低压前冲，可对雨后或洒水后残留的泥浆、污渍进行强力冲洗，恢复路面本色。

• 垃圾箱自洁与车辆自洁：配备15m高压冲洗卷盘和垃圾箱自洁系统，可在作业结束后对车辆自身及垃圾箱进行高压冲洗，保持车辆清洁，延长使用寿命。

07 / 产品核心优势

• 1. 纯电动零排放，续航里程长：采用比亚迪磷酸铁锂电池（电量276.531kWh），续航里程425km，最高车速89km/h，最大爬坡度30%，满足城市环卫作业全天续航需求，零排放符合环保趋势。

• 2. 大容量水箱，作业时间长：配备8m³清水箱和8m³污水箱，清水箱容积大，可连续作业较长时间，减少加水频次，提升作业效率。

• 3. 高效清扫系统，清扫能力强：中置2扫盘（液压马达驱动，转速140r/min，扫刷直径φ800-900mm），配合免维护离心式风机（额定转速2000r/min）和双吸口吸盘（吸管直径φ180mm），最大清扫宽度3.5m，最大清扫能力50000m²/h，清扫效率≥96%。

• 4. 多功能作业，一车多用：集路面清扫、高压清洗、路缘洗刷、后喷雾降尘、定点角喷、低压前冲于一体，还可通过15m高压卷盘进行车辆自洁和移动冲洗，功能全面。

• 5. 智能化控制，操作便捷安全：全车电控，CAN总线一键操作，驾驶室和尾部均可控制；配备倒车语音报警、作业监控影像系统、低水位报警、手动泵应急举升系统，保障作业安全。

08 / 操作与保养

• 1. 作业前检查：检查清水箱水量、污水箱容量，确保液压油位正常；检查扫盘磨损情况、吸盘滚轮及吸管连接是否牢固；检查高压水泵、风机皮带张紧度；确认电气控制面板各开关处于初始位置。

• 2. 液压系统维护：定期检查液压油位和油质，更换液压油滤芯；检查液压阀组（海普瑞斯品牌）、液压马达、液压油缸及管路有无渗漏；每季度清洗液压油箱呼吸器。

• 3. 高压水路系统保养：定期清洗高压水泵进水滤网，检查高压管路及喷嘴有无堵塞；使用后应排空管路余水，防止冬季冻裂；检查15m高压卷盘收放功能，润滑旋转接头。

• 4. 风机与吸盘维护：检查风机轴承润滑情况，每半年更换一次润滑脂；检查吸盘升降油缸及弹簧浮动机构是否灵活；清理吸盘内部及吸管内的杂物，保持气流畅通。

• 5. 电气系统检查：检查控制面板、线束及插接件是否松动；检查蓄电池电量及充电系统；定期清洁电控箱内部灰尘，确保散热良好。

• 6. 垃圾箱与自洁系统：每次倾倒垃圾后，使用自洁系统冲洗箱体内壁；检查后门密封条是否完好，后门锁止机构是否可靠；定期清理污水箱内沉淀物。

09 / 产品常见 FAQ

Q：CLW5180TXSBEV6SL洗扫车的清水箱和污水箱容积是多少？

A：该车清水箱容积为8m³，污水箱容积为8m³。

Q：这款纯电动洗扫车的底盘型号是什么？

A：底盘型号为比亚迪BYD1180C2BEVC1。

Q：CLW5180TXSBEV6SL的总质量和额定载质量是多少？

A：总质量为18000kg，额定载质量有3670kg和3970kg两种配置（对应整备质量14200kg和13900kg）。

Q：该车的清扫宽度和最大清扫能力是多少？

A：清扫宽度为3000-3500mm，最大清扫能力为50000m²/h。

Q：CLW5180TXSBEV6SL的电池品牌和电量是多少？

A：电池品牌为弗迪电池，电池电量为276.531kWh，磷酸铁锂电池。

Q：这款洗扫车有哪些作业功能？

A：具备路面清扫、高压清洗、路缘和路缘石立面洗刷、后喷雾降尘、定点角喷、低压前冲、垃圾箱自洁等功能。

Q：该车的ABS系统是什么品牌？

A：ABS型号为CM4XL-4S/4M，生产企业为广州瑞立科密汽车电子股份有限公司。

Q：CLW5180TXSBEV6SL的轮胎规格是什么？

A：轮胎规格为295/80R22.5。

Q：该车的最高车速和最大爬坡度是多少？

A：最高车速为89km/h，最大爬坡度为30%。

Q：这款纯电动洗扫车的价格是多少？

A：价格需联系销售经理（销售专线：15071653332），根据底盘、上装配置、选装、库存、运输距离、当地政策等情况测算。
