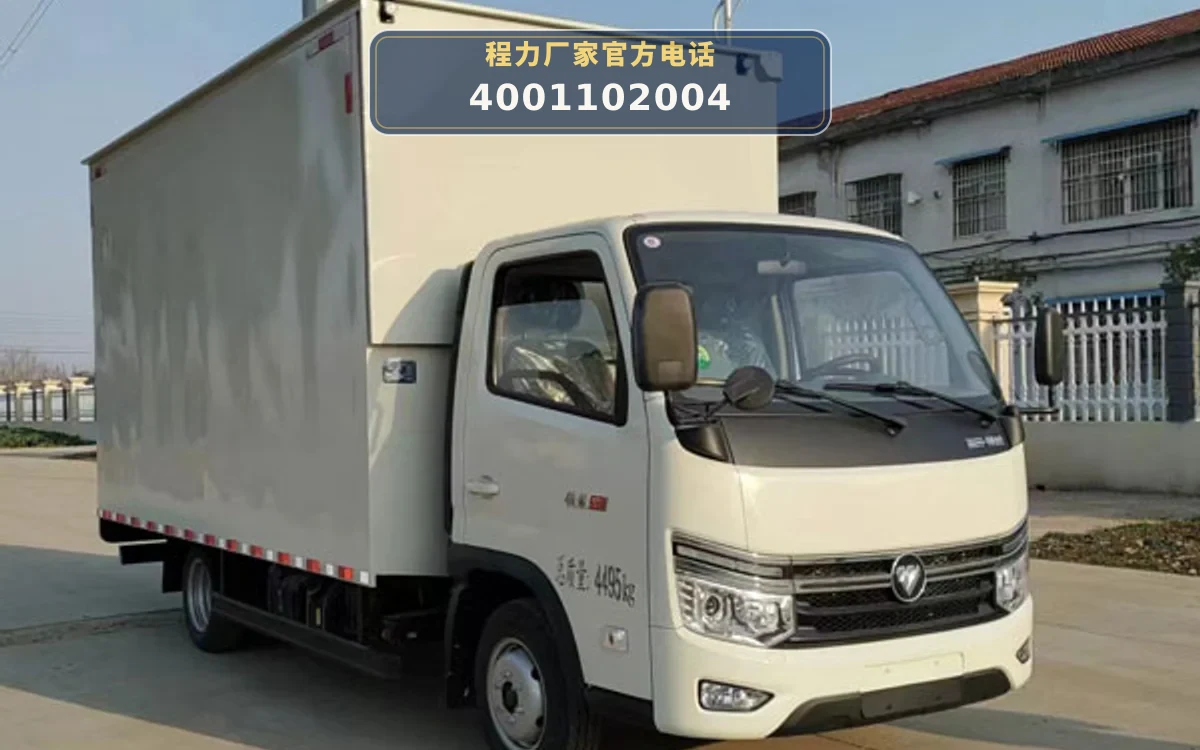

CLW5040XWTCDP型福田祥菱舞台车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5040XWTCDP型舞台车以福田祥菱BJ1045V9JB7-23底盘为动力平台，搭载全柴H20-120E60发动机，功率90kW，通过取力器将动力传递给液压系统，驱动油缸、多路阀等执行元件，实现舞台板的展开与收拢。

上装由舞台装置和液压系统构成。作业时，液压系统通过多路阀控制油缸动作，将厢体侧板或顶板展开形成舞台台面，厢体内部可容纳舞台板、灯光音响等设备。厢体采用Q235碳钢材质，厚度35mm，整备质量4365kg，厢体重量2725kg（包含油缸、多路阀、取力器、舞台板等），确保结构强度与稳定性。

舞台车作业流程包括：停车后启动取力器，液压泵工作，通过多路阀控制油缸伸缩，将舞台板展开至预定位置，并锁定支撑；演出结束后，反向操作收回舞台板，恢复厢体运输状态。整车外形尺寸5995×2150×3010mm，轴距3360mm，总质量4495kg，满足公路运输要求。

06 / 适用作业场景

• 流动文艺演出：适用于基层文化下乡、社区汇演、企业庆典等流动演出场景，利用液压舞台装置快速搭建临时舞台，厢体可运输音响、灯光等设备，整车机动性强，可灵活转场。
• 产品宣传推广：可作为品牌路演、产品发布会的移动展示平台，舞台展开后提供表演区域，厢体侧板可展示宣传画面，配合音响设备吸引观众，提升宣传效果。
• 文化教育培训：用于流动课堂、科普宣传、公益讲座等场景，舞台车可快速搭建临时讲台，厢体内部可存放教材、展板等物资，适合偏远地区文化教育服务。
• 商业促销活动：在商场、集市等场所开展促销演出，利用舞台车搭建临时舞台，吸引客流，厢体可存放促销商品或礼品，方便移动经营。

07 / 产品核心优势

• 高效液压舞台系统：1. 采用液压系统驱动舞台板展开，通过油缸和多路阀控制，操作简便，展开速度快，节省人力。
• 坚固耐用的厢体结构：2. 厢体采用Q235碳钢材质，厚度35mm，强度高，耐腐蚀，可适应频繁运输和户外作业环境。
• 强劲动力与稳定底盘：3. 搭载全柴H20-120E60发动机，功率90kW，动力充沛；福田祥菱底盘轴距3360mm，总质量4495kg，行驶稳定性好，适应多种路况。
• 灵活的上装配置：4. 公告允许选装新格栅、后门样式、倒流罩、轮毂、喷涂样式等，可根据用户需求定制外观，满足不同宣传需求。
• 安全防护配置齐全：5. 配备ABS系统（型号RL-102，生产企业广州瑞立科密），侧防护及后防护采用Q235A碳钢焊接连接，后防护断面尺寸100×50mm，离地高度360mm，提升行车安全。

08 / 操作与保养

• 作业前检查液压系统：1. 作业前检查液压油箱油位，确保油量充足；检查油缸、多路阀、取力器及管路连接处有无渗漏，各接头紧固可靠。
• 舞台板展开操作：2. 展开舞台板时，先将车辆停放在平坦坚实地面，拉好手刹，启动取力器，缓慢操作多路阀手柄，控制油缸伸缩，避免快速动作导致冲击。
• 舞台板收回与锁定：3. 演出结束后，收回舞台板时，确保台面无人和杂物，操作多路阀使油缸收回，将舞台板复位至厢体位置，并检查锁止机构是否到位。
• 厢体及防护装置保养：4. 定期检查厢体表面有无变形、锈蚀，特别是焊接部位；检查侧防护和后防护的连接螺栓是否松动，后防护离地高度应保持360mm左右。
• 底盘与发动机维护：5. 按照全柴H20-120E60发动机保养手册要求，定期更换机油、机滤，检查冷却液液位；检查轮胎气压（185R15LT 8PR），确保在标准范围内。
• 液压系统长期停放注意事项：6. 若车辆长期停放，应将舞台板收回并锁定，释放液压系统压力，清洁液压部件表面，防止锈蚀；每月启动发动机并操作液压系统数次，保持系统功能正常。

09 / 产品常见 FAQ

10 / 图片资料与展示
