CLW5150GXFSG60型/ST型6.3方水罐消防车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5150GXFSG60/ST型水罐消防车以湖北三环STQ2181L07Y2E6底盘为动力平台，搭载玉柴YCS04200-68发动机（147kW），通过全功率夹心取力器将发动机动力传递至后置CB10/40低压消防泵。取力器在驾驶室内仪表盘处操作挂合，结合平稳，并配有强制水冷和飞溅润滑系统，确保长时间作业可靠性。

消防泵工作时，通过Φ125mm进水口从天然水源、消防蓄水池或消防栓吸水，也可通过罐体注水口向水罐补水。水罐为优质钢板焊接结构，内部设有纵横向防荡板和梯形折筋，容积6.300立方米（公告数据：前部1335×1200×1240mm，后部1770×2100×1240mm），罐顶设快速开启人孔，罐内不锈钢浮球式液位指示器实时显示水量。

消防泵出水经管路系统分配：车顶Φ89mm管路连接PS8/40W消防炮（手动控制，流量40L/s，射程≥55m），泵房左右两侧各设Φ80mm出水口（手动球阀控制），可连接消防水带进行远距离灭火。管路系统还包含Φ65mm罐内注水管路、放余水管路及冷却水管路，确保系统安全。整车总质量14900kg，轴距3800mm（可选3950/4200/4500mm），4×4全轮驱动提供良好越野通过性。

06 / 适用作业场景

• 城镇火灾扑救：6.3吨水罐容量配合CB10/40消防泵（40L/s）和PS8/40W消防炮（射程≥55m），适用于城镇居民区、商业区的中小型火灾扑救，可快速出水控制火势。
• 工矿企业消防保障：4×4全轮驱动底盘（STQ2181L07Y2E6）和3800mm轴距，适应厂区复杂路面；器材箱配备消防水带、吸水管、水枪等器材，满足企业消防队日常执勤和灭火需求。
• 野外/乡村火灾救援：越野底盘和6.3吨水罐，适合道路条件有限的乡村、林区边缘火灾救援；车顶消防炮可远距离喷射，减少人员接近火场风险。
• 消防水源补给与供水：可通过Φ125mm吸水口从天然水源或消防栓吸水，也可通过左右Φ76mm注水口接收其他车辆供水，作为移动水源为其他消防车或手抬泵供水。
• 应急抢险辅助：车辆配备牵引栓、拖钩，可牵引或拖拉其他车辆；器材箱内消防斧、铁铤、铁锹等破拆工具，辅助抢险救援作业。

07 / 产品核心优势

• 1. 大容量水罐与高效消防泵：水罐容积6.300立方米（公告数据），采用优质钢板防腐处理，内部防荡板设计减少冲击；配备CB10/40低压消防泵（流量40L/s，压力1.0MPa），引水时间≤35s，吸深≥7m，满足持续灭火需求。
• 2. 4×4全轮驱动越野底盘：采用湖北三环STQ2181L07Y2E6底盘，4×4全轮驱动，轴距3800mm（可选3950/4200/4500mm），适应复杂地形和乡村道路，提升消防车通过性。
• 3. 大射程消防炮与多出水口：车顶PS8/40W消防炮（手动控制，流量40L/s，射程≥55m），泵房左右各设Φ80mm出水口，可同时多路供水，提升灭火效率。

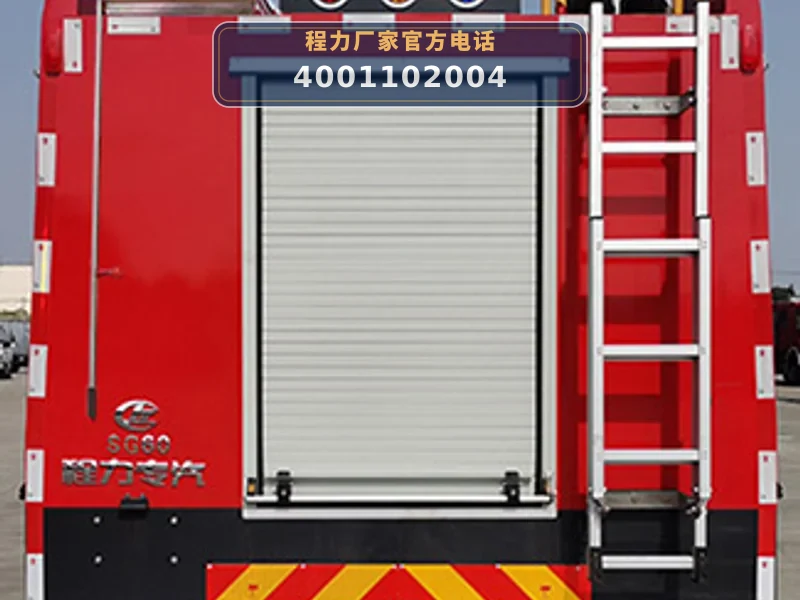

• 4. 人性化器材箱与快速取用设计：器材箱采用铝合金型材骨架和内饰板，卷帘门带锁；器材按战斗编成和人体工程学放置，站在地面或踏板1-2动作内取用，提升作战响应速度。
• 5. 完善的电控与照明系统：驾驶室顶部长排警灯、100W警报器；车顶火场照明灯；器材箱和泵房内LED照明灯由卷帘门控制；车身两侧爆闪灯和反光标识，确保夜间作业安全。

08 / 操作与保养

• 1. 消防泵与取力器操作：启动发动机后，在驾驶室内仪表盘处操作取力器开关，结合全功率夹心取力器；泵房仪表板上监控转速表、压力表、真空表；作业后打开放余水管路球阀，排空泵内余水，防止冻裂。
• 2. 水罐与管路检查：每日检查罐体排污口球阀是否关闭，液位指示器浮球是否卡滞；注水口闷盖密封性；定期清洗罐内滤网，防止堵塞；每半年进行24小时静水压试验，确保无渗漏。
• 3. 消防炮与出水阀维护：每月操作PS8/40W消防炮手动控制及锁止机构，检查转动灵活性；各Φ80mm出水口手动球阀定期开关，防止卡滞；炮口和出水口闷盖保持完好。
• 4. 器材箱与卷帘门保养：卷帘门滑道定期润滑，检查锁销紧固；器材架铝合金型材清洁，防止腐蚀；照明灯开关随卷帘门联动，检查线路防水插头是否松动。
• 5. 电器系统检查：检查驾驶室顶部警灯、警报器、爆闪灯及车顶火场照明灯功能；线路套管和防水插头完好；泵房仪表板各仪表指示正常，液位表与罐内浮球对应。
• 6. 底盘与取力器冷却系统：定期检查发动机冷却液和取力器冷却水管路，确保强制水冷正常；取力器飞溅润滑，检查润滑油位；底盘按STQ2181L07Y2E6保养手册进行日常维护。
