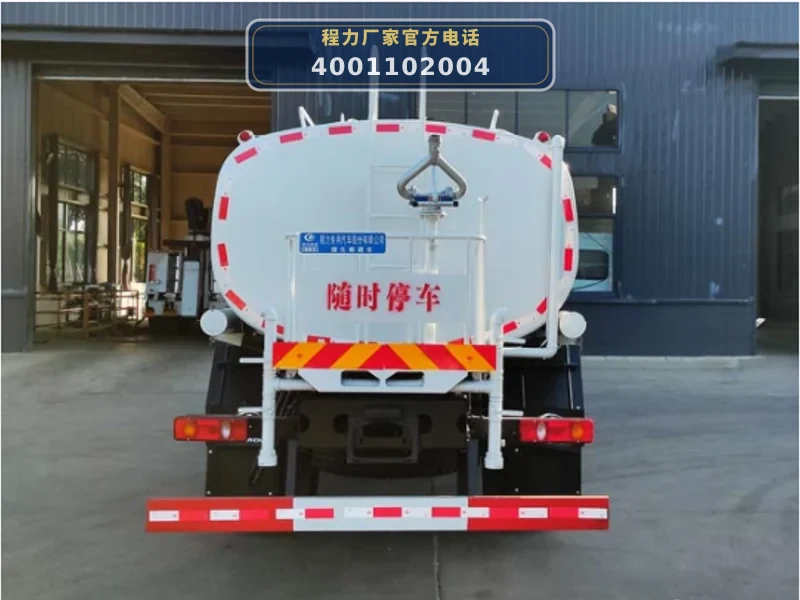

CLW5160GPSDDP型东风天锦12.61方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5160GPSDDP型绿化喷洒车以东风天锦DFH1160BX1底盘为动力平台，发动机可选用D4.0NS6B195（195马力）或DDi47E260-60（260马力）等，通过取力器驱动专用洒水泵。作业时，发动机动力经变速箱取力器传递至洒水泵，将罐体内的水加压后输送至各喷洒管路。

上装由罐体、洒水系统、冲孔板平台及可选风送式喷雾机组成。罐体采用Q235碳钢，实际容积12.61立方米（公告总容量10.25立方米），内部设有防波板。洒水系统包括前冲（喷）、后洒、侧喷、绿化高压水炮及自流阀、消防接头。水炮射程可达30米，喷射形状可调（直冲、大雨、中雨、毛毛雨）。可选装风送式喷雾机，由2.2KW风机和1.5KW水泵组成，水平射程30米，可遥控调节仰俯角度。

作业流程：驾驶员在驾驶室内控制取力器开关，启动洒水泵；通过前冲、后洒、侧喷或绿化炮进行喷洒；自吸功能可将外部水源吸入罐体（吸程≥6米）；可选喷雾机通过遥控器控制，实现360度旋转和仰俯调节。罐体底部设有自流阀，可快速排水或应急消防。

06 / 适用作业场景

• 园林绿化喷洒：适用于城市道路绿化带、公园、景区等区域的树木、草坪灌溉及农药喷洒。罐体总容量10.25立方米，绿化炮射程30米，可覆盖大面积绿化区域。
• 道路冲洗与压尘：前冲装置可冲洗路面，后洒装置用于洒水压尘，洒水宽度≥16米，适用于城市主干道、厂区、施工工地等场所的清洁与降尘。
• 应急消防辅助：配备消防接头和自吸功能，可在紧急情况下作为临时消防水源，辅助灭火作业。
• 护栏与高空建筑冲洗：绿化炮可调节为直冲状，用于冲洗道路护栏、高空建筑立面及广告牌，最大射程30米。
• 喷雾抑尘（选装）：选装风送式喷雾机后，可进行喷雾抑尘作业，水平射程30米，雾谱50-150微米，适用于建筑工地、煤场等扬尘场所。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：罐体实际容积12.61立方米（公告总容量10.25立方米），采用Q235碳钢，厚度4mm（封头5mm），单次加水可覆盖更大面积，减少往返加水次数。
• 2. 多功能喷洒系统，适应性强：标配前冲、后洒、侧喷、绿化高压水炮，水炮射程30米且喷射形状可调；可选装风送式喷雾机，实现喷雾抑尘功能，一车多用。
• 3. 东风天锦底盘，动力可靠：底盘型号DFH1160BX1，轴距3950mm，可选康明斯195马力或龙擎260马力发动机，法士特八档箱，承载能力强，适合复杂路况。
• 4. 优质管路与配件，耐用防漏：采用大口径直通球阀、铝合金三通、加粗主管道（76mm），铸钢弯头及铝合金法兰三通模具压铸成型，无焊缝，避免漏水，便于维修。
• 5. 冲孔板平台，安全防滑：后工作平台采用加厚冲孔板，防滑性好，不积水，结构优化冲压成型，保障操作人员安全。

08 / 操作与保养

• 1. 作业前检查：检查罐体及管路有无渗漏，各球阀、消防接头、自流阀是否处于正确位置；确认洒水泵润滑油位正常，取力器结合平稳。
• 2. 洒水泵操作：启动取力器前确保变速箱处于空挡，缓慢结合；洒水泵严禁无水空转，作业结束后先分离取力器再关闭发动机。
• 3. 绿化炮与喷雾机维护：绿化炮使用后需清洗炮筒内残留，防止堵塞；选装喷雾机需定期清理喷嘴（16个不锈钢喷嘴），检查风机及水泵密封件。
• 4. 罐体与管路保养：长期停放时应排空罐内积水，防止锈蚀；检查铝合金三通、铸钢弯头连接处，紧固螺栓；冬季注意防冻，放尽管路余水。
• 5. 自吸功能使用：自吸前需确保滤网清洁，吸程不超过6米；吸水完毕后及时关闭自吸阀，防止倒流。
• 6. 电气与遥控系统检查：选装喷雾机遥控器需定期更换电池；检查驾驶室取力器开关及指示灯是否正常，确保线路无破损。

09 / 采购常见 FAQ

10 / 图片资料与展示
