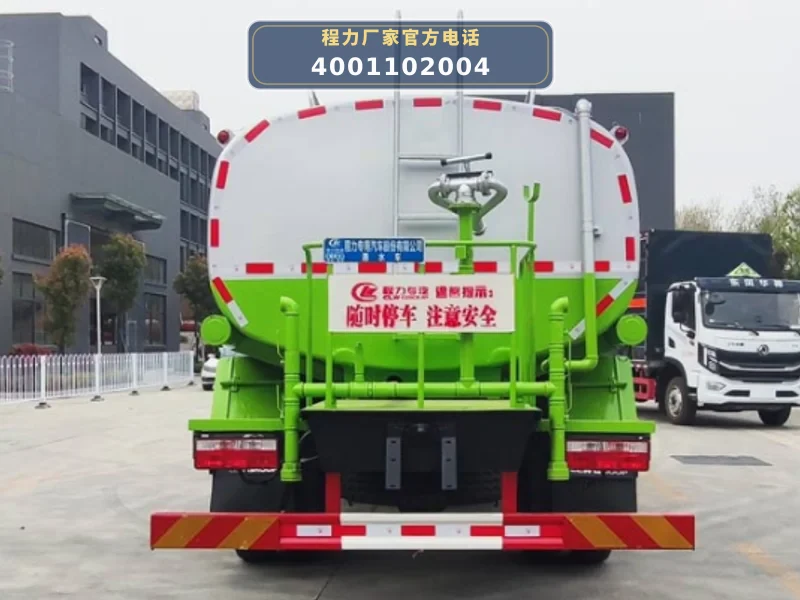

CLW5160GSSDP型东风福瑞卡F9 12.67方洒水车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5160GSSDP型洒水车以东风EQ1165S8EDF底盘为动力平台，搭载昆明云内动力D30TCIF1发动机（功率125kW/170马力），通过底盘取力器驱动专用洒水泵工作。发动机动力经取力器传递至水泵，水泵将罐体内的水增压后输送至各作业管路。

作业时，驾驶员在驾驶室内通过气动或手动阀门控制水路切换。水经泵体加压后，通过加粗主管道（76mm）分配至前冲、后洒、侧喷及后平台高炮等装置。前冲装置用于路面冲洗，后洒装置用于均匀洒水，侧喷用于绿化带浇灌，高炮可调节为直冲、大雨、中雨、毛毛雨等多种喷射形状，最大射程达30米。

罐体采用Q235碳钢制作，容积12.67立方米，罐体尺寸4200×2350×1510mm。系统配备自吸功能，吸程≥6米，并带有消防接头和自流阀，可应急消防供水。作业完成后，管路余水可通过阀门排放，防止冬季冻裂。

06 / 适用作业场景

• 城市道路降尘与冲洗：利用前冲装置对城市主干道、次干道进行高压冲洗，配合后洒装置均匀洒水，有效抑制扬尘，降低路面温度。洒水宽度≥16米，可覆盖多车道。
• 园林绿化浇灌：通过侧喷装置和绿化高炮对道路两侧绿化带、草坪、树木进行浇灌。高炮射程≥30米，可调节喷射形状，满足不同高度和距离的浇灌需求。
• 应急消防供水：配备消防接头和自吸功能，可快速连接消防水带，为消防车或现场提供应急水源。罐体容积12.67立方米，可连续供水。
• 工地与厂区降尘：在建筑工地、厂矿企业内部道路进行洒水压尘，减少扬尘污染。车辆总质量16000kg，承载能力强，适合复杂路况。
• 护栏与高空建筑冲洗：利用高炮的直冲模式，对道路护栏、广告牌、高空建筑外立面进行冲洗，一车多用。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：容积12.67立方米，罐体尺寸4200×2350×1510mm，单次加水可覆盖更长作业距离，减少加水频次。
• 2. 强劲动力与可靠底盘：搭载云内D30TCIF1发动机，170马力，匹配法士特8档变速箱，前桥2.7T后桥8T，9.00R20钢丝胎，承载能力强，适应多种路况。
• 3. 多功能作业装置：具备前冲、后洒、侧喷、高炮四种作业模式，高炮射程≥30米，可调直冲、大雨、中雨、毛毛雨，满足不同场景需求。
• 4. 优质罐体与管路材质：罐体采用Q235碳钢，封头厚度5mm，隔板厚度3mm，罐体碳钢厚度4mm。管路采用铸钢弯头、铝合金法兰三通，模具一次性压铸成型，无焊缝，防漏水，轻量化且耐用。
• 5. 自吸与应急功能：配备大功率专用洒水泵，自吸高度≥6米，带消防接头和自流阀，可应急消防供水，提升车辆实用性。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路、阀门及水泵密封性，确保无泄漏。确认取力器连接正常，气动或手动阀门动作灵活。检查消防接头、自流阀是否关闭。
• 2. 水泵与取力器操作：启动发动机后，先踩下离合器，接通取力器开关，缓慢松开离合器，使水泵平稳运转。作业结束后，先断开取力器，再熄火。
• 3. 前冲后洒侧喷使用：通过驾驶室内或平台上的阀门控制各作业装置。前冲用于冲洗，后洒用于均匀洒水，侧喷用于绿化浇灌。使用后及时关闭阀门，防止误操作。
• 4. 高炮操作与维护：旋转高炮手柄可调节喷射形状（直冲、大雨、中雨、毛毛雨），旋转炮头调节方向。使用后清洗炮头滤网，防止杂质堵塞。
• 5. 罐体与管路保养：定期排放罐底积水，清洗罐内沉淀物。检查管路接头、球阀密封性，及时更换损坏的密封件。冬季需放尽管路余水，防止冻裂。
• 6. 自吸功能使用：自吸时，将吸水管连接至消防接头或自流阀，启动水泵，吸程可达6米。吸水管末端需安装滤网，防止杂物进入泵体。

09 / 采购常见 FAQ

10 / 图片资料与展示
