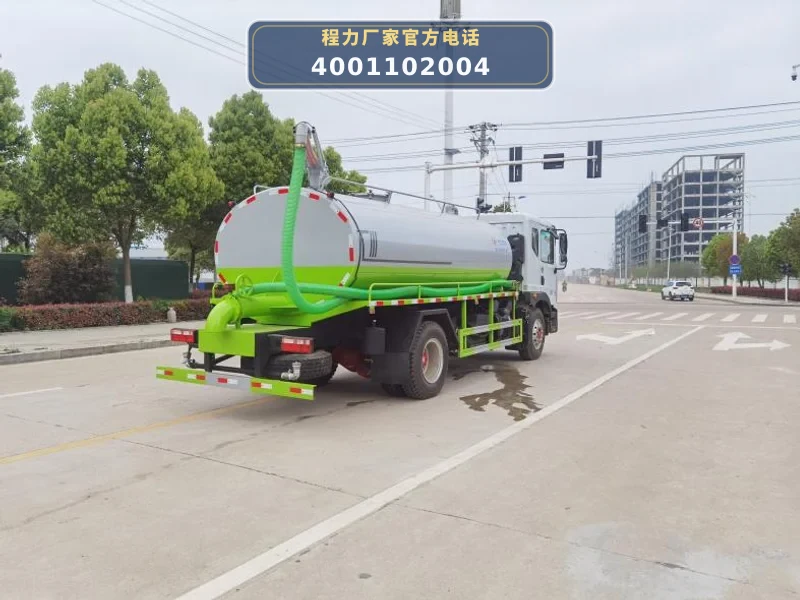

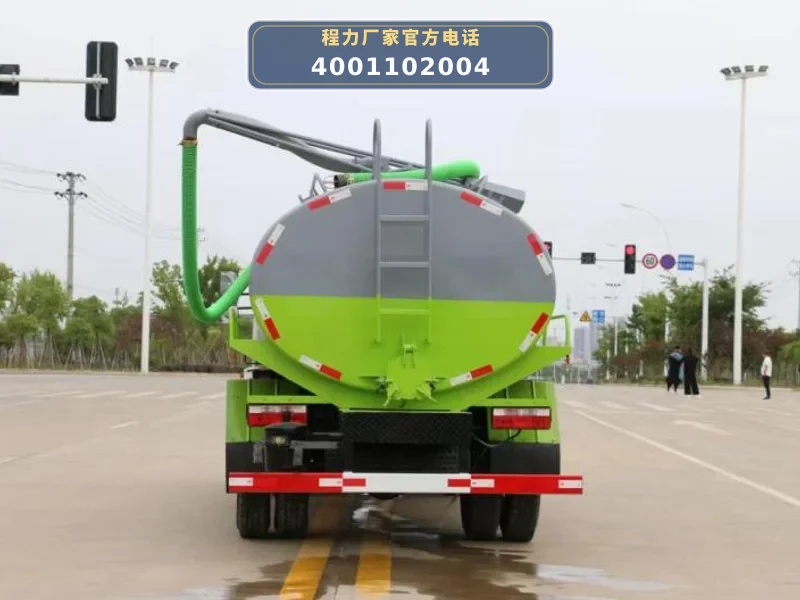

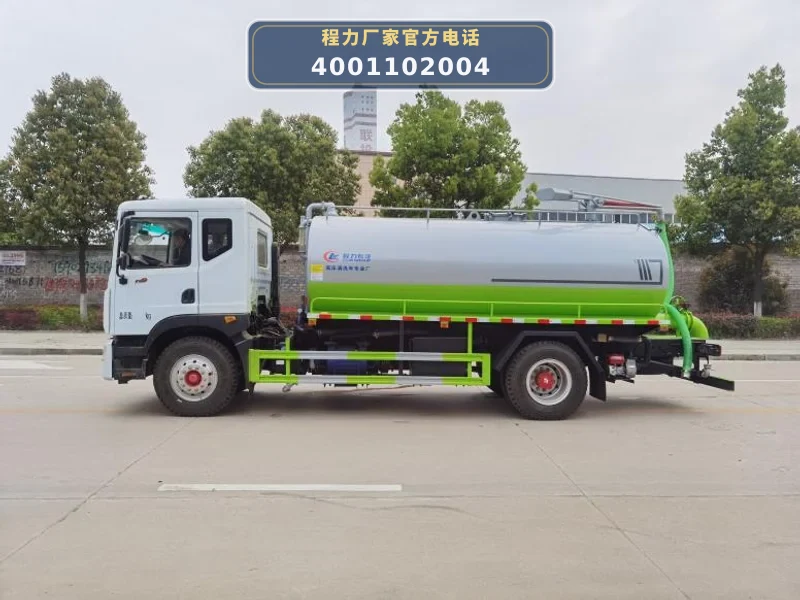

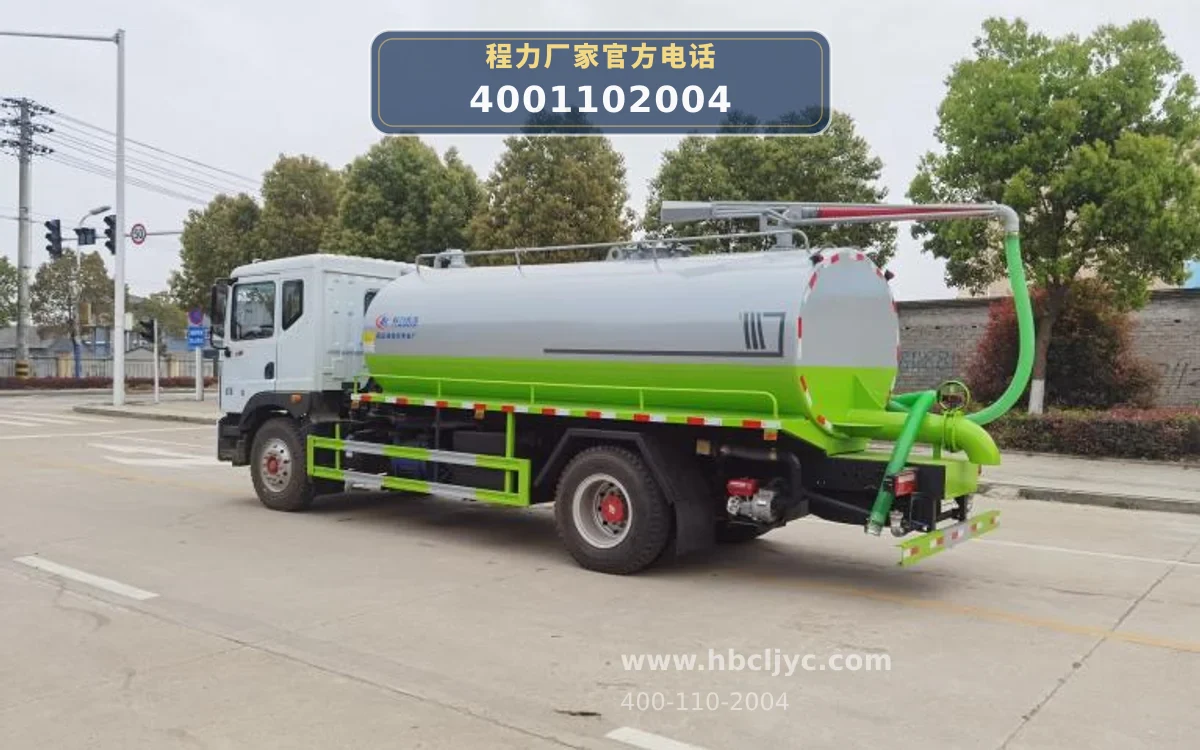

CLW5160GXECHA型东风多利卡13.5方吸粪车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5160GXECHA型吸粪车以东风EQ1165LJ9CDE载货汽车底盘为动力平台，发动机可选D4.0NS6B195（功率143kW）或YCY30165-60（功率121kW），通过取力器（PTO）将底盘动力传递给真空泵系统。整车总质量16200kg，轴距3950mm，罐体总容量11.41立方米，有效容积10.86立方米。

作业时，发动机驱动取力器带动SK-15液环式真空泵运转，真空泵通过进排气管路系统对罐体抽气，使罐内形成负压。在负压作用下，液态污物（污水、粪便、泥浆等，密度800kg/m³）经专用吸污管（内径102mm，长度8m）被吸入罐体。罐体顶部装有防溢阀，当液位达到设定高度时自动关闭真空管路，防止污物进入真空泵。真空压力表实时显示罐内真空度，视粪管可观察罐内液位。

吸满后，关闭真空泵，打开排污阀（口径100-150mm），利用重力卸料方式将罐内污物排出。供水系统为水环泵提供工作用水，洗手水箱供操作人员清洁。选装后部卷盘及泵可扩展作业范围。

06 / 适用作业场景

• 城镇生活污水、化粪池清理：罐体有效容积10.86立方米，垂直吸程≥9m，水平抽吸距离≥50m，可高效抽吸城镇小区、学校、医院等场所的化粪池及生活污水管道中的液态污物。
• 农村厕所革命及粪便收集转运：额定载质量8760/8695kg，罐体采用Q235碳钢（壁厚≥6mm），耐腐蚀性强，适合农村旱厕改造后的粪便集中抽吸与转运，减少环境污染。
• 市政排水管网淤泥、泥浆抽吸：配备SK-15液环式真空泵，空气流量900m³/h，可抽吸排水管道中的淤泥、泥浆等半流体污物，保障管网畅通。
• 工业废水池、隔油池清理：罐体总容量11.41立方米，可一次性容纳较多工业废液，减少往返次数。选装后部卷盘及泵可适应不同距离的抽吸作业。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：罐体总容量11.41立方米，有效容积10.86立方米，采用Q235碳钢制作，壁厚≥6mm，封头一次性压铸成型，抗压耐腐蚀，单次装载量大，减少往返次数。
• 2. 成熟底盘，动力强劲：采用东风EQ1165LJ9CDE二类底盘，多利卡D9驾驶室，轴距3950mm，可选D4.0NS6B195（143kW）或YCY30165-60（121kW）发动机，陕齿八档变速箱，原厂空调、电动窗、ABS、断气刹、中控锁、遥控钥匙、多功能方向盘，驾乘舒适，操控稳定。
• 3. 高效真空系统，抽吸能力强：配备SK-15液环式真空泵，空气流量900m³/h，垂直吸程≥9m，水平抽吸距离≥50m，可快速建立负压，高效抽吸液态污物。
• 4. 多重安全保护，作业更安心：罐体设有物理防溢保护阀，防止污物进入真空泵；真空系统具备真空度保护和空气颗粒度过滤保护；底盘配备ABS防抱死系统（J ABS/焦作博瑞克或ABS/ASR-24V-4S/4M/襄阳东风隆诚），保障行车安全。
• 5. 人性化配置，操作便捷：配备270度旋转吊杆、洗手水箱、视粪管、真空压力表，方便观察罐内液位和真空度；专用吸污管为PVC合成材质，轻质坚韧，内径102mm，长度8m，便于连接各类排污口。

08 / 操作与保养

• 1. 作业前检查：检查罐体、真空泵、管路及阀门密封性，确保无泄漏；检查取力器（PTO）接合是否正常；检查专用吸污管（内径102mm）有无破损；确认防溢阀、真空压力表、视粪管功能正常。
• 2. 真空泵维护：SK-15液环式真空泵需定期检查工作液（水）位，保持水质清洁；每工作100小时更换一次工作液；检查泵体密封件，防止泄漏；长期停用时应排空泵内液体，防止锈蚀。
• 3. 罐体与管路保养：每次作业后应清洗罐体内壁及管路，防止污物结垢堵塞；检查排污阀（口径100-150mm）启闭是否灵活；定期检查罐体焊缝及封头，发现腐蚀或裂纹及时修补。
• 4. 液压与电气系统检查：检查液压管路有无渗漏，液压油位是否正常；检查电气线路及控制开关，确保取力器、真空泵、报警装置等电气元件工作正常；定期清洁蓄电池接线柱。
• 5. 安全装置检查：定期测试防溢阀动作可靠性，确保液位过高时能自动关闭真空管路；检查真空压力表是否归零，如有偏差及时校准；检查后部警示灯及反光标识是否完好。
