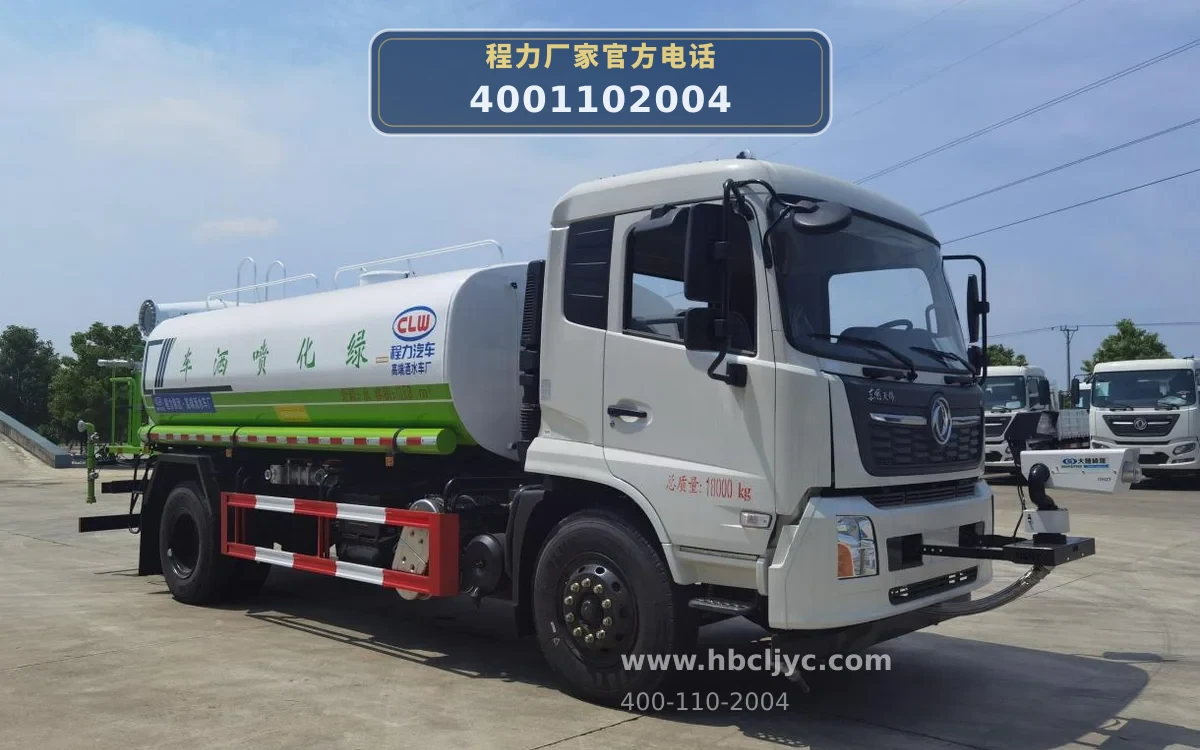

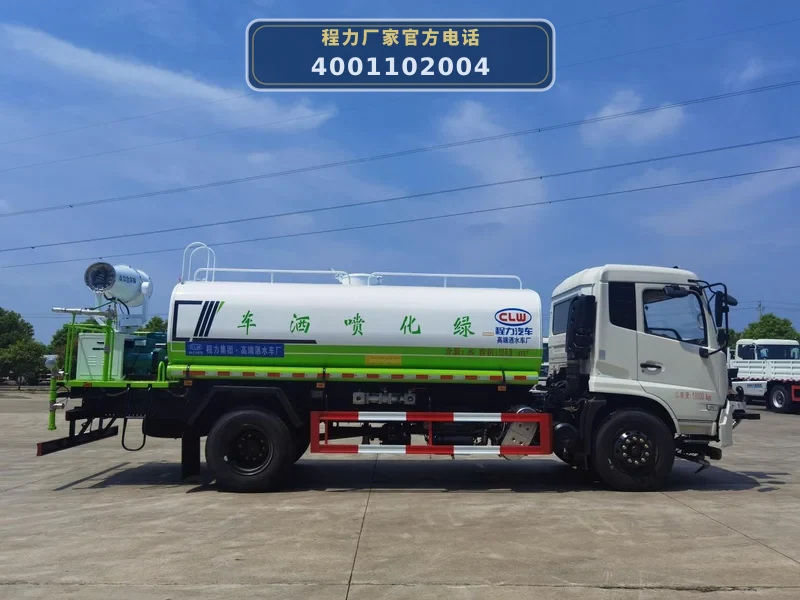

CLW5180GPSE6型东风天锦13方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5180GPSE6型绿化喷洒车以东风天锦DFH1180EX8底盘为动力平台，发动机（如B6.2NS6B230，功率169kW）通过取力器驱动专用洒水泵。底盘总质量18000kg，轴距4700mm，为作业提供稳定承载。

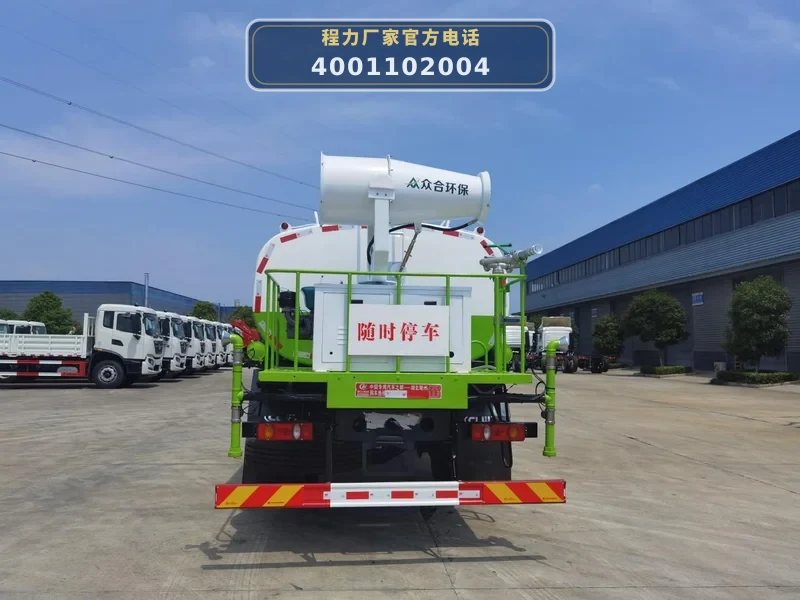

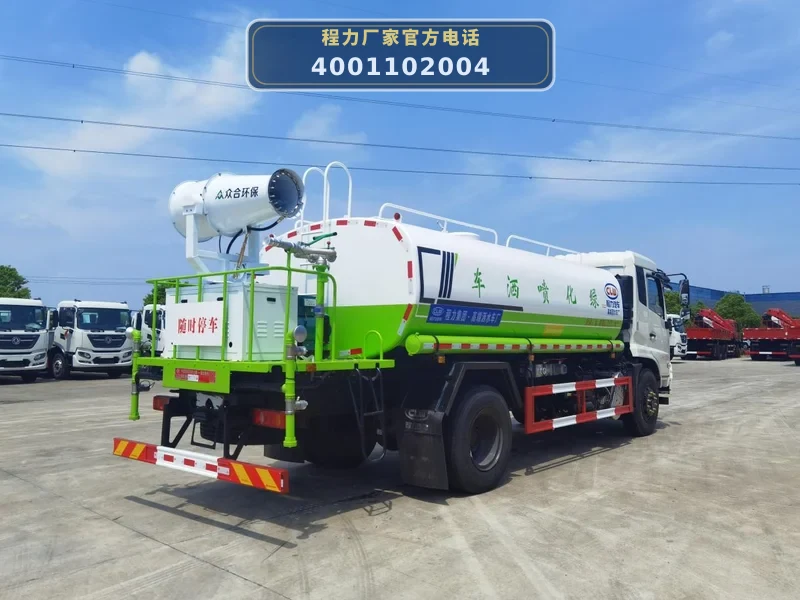

作业时，发动机动力经取力器传递至洒水泵（大功率专用洒水泵），将罐体内水加压后通过管路输送至各作业装置。前冲（喷）装置用于路面冲洗，后洒装置用于均匀洒水，侧喷装置用于绿化带浇灌，后工作平台上的绿化洒水高压炮可调节喷射形状（直冲、大雨、中雨、毛毛雨），最大射程30米。可选装风送式喷雾机，由2.2kW电机驱动三缸柱塞泵，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米，通过遥控控制仰俯角度-5°至60°及360°旋转，实现远距离抑尘喷雾。

罐体采用Q235碳钢，公告容积10.63立方米，实际容积13.32立方米，配备消防接头、自流阀、自吸功能及滤网，吸程≥6米，洒水宽度≥16米。作业完成后可通过自流阀或自吸功能排放或补充水源。

06 / 适用作业场景

• 城市道路洒水抑尘：利用前冲装置冲洗路面，后洒装置均匀洒水，减少扬尘，适用于城市主干道、次干道及广场的日常保洁。洒水宽度≥16米，单次作业覆盖面积大。
• 园林绿化浇灌与农药喷洒：通过侧喷装置浇灌绿化带，绿化洒水高压炮可调至大雨、中雨、毛毛雨模式，用于树木、草坪的精准浇灌；可选装喷雾机进行农药喷洒，雾谱范围50-150μm，覆盖均匀。
• 应急消防与运水：配备消防接头，可利用洒水泵连接消防水带进行应急灭火；罐体容积10.63立方米，可运水至缺水区域，满足临时供水需求。
• 工地与厂区抑尘降温：选装风送式喷雾机，水平射程30米，可对施工工地、堆场、厂区进行远距离喷雾抑尘，同时利用洒水功能降温，改善作业环境。
• 护栏与高空建筑冲洗：绿化洒水高压炮可调至直冲状，用于冲洗道路护栏、公交站台、高空建筑外墙等，最大射程30米，满足多种冲洗需求。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：公告容积10.63立方米，实际容积13.32立方米，罐体尺寸4600×2350×1450mm，单次加水可覆盖更长路段，减少加水频次，提升作业效率。
• 2. 多功能作业系统，一车多用：标配前冲、后洒、侧喷、绿化洒水高压炮，可选装风送式喷雾机，实现路面冲洗、洒水、浇灌、抑尘、消防等多种功能，满足不同场景需求。
• 3. 东风天锦底盘，动力强劲稳定：采用DFH1180EX8底盘，可选康明斯B6.2NS6B230发动机（230马力），法士特8档变速箱，前后桥4.5T/9T，板簧8/10+8，承载能力强，适应复杂路况。
• 4. 优质上装配置，耐用易维护：罐体采用Q235碳钢，隔板厚度3mm，罐体厚度4mm，封头厚度5mm；大口径直通球阀、铝合金三通、加粗主管道（76mm），标准化管接件，互换性好，维修方便。
• 5. 可选风送式喷雾机，远程抑尘：选装2.2kW风送式喷雾机，水平射程30米，16个不锈钢喷嘴，遥控控制仰俯-5°至60°及360°旋转，雾谱50-150μm，适用于远距离抑尘降温。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路、阀门密封性，确保无泄漏；检查洒水泵润滑油位及取力器连接状态；检查前冲、后洒、侧喷及高压炮喷嘴是否畅通；若选装喷雾机，检查发电机燃油、机油及三缸柱塞泵润滑油位。
• 2. 洒水系统操作：启动发动机，结合取力器，缓慢调节洒水泵转速；通过驾驶室或平台控制阀切换前冲、后洒、侧喷或高压炮；高压炮可通过调节喷嘴改变喷射形状；作业结束后先分离取力器，再关闭发动机。
• 3. 喷雾机操作与保养：选装喷雾机时，启动发电机供电，通过遥控器控制风机启停、仰俯角度及旋转方向；定期清洗喷嘴滤网，检查风机皮带张紧度；长时间停机时排空泵内积水，防止冻裂。
• 4. 罐体与管路维护：每月清洗罐体内部，清除沉积物；检查各球阀、法兰连接处是否渗漏，及时更换密封件；冬季使用后需排空罐体及管路积水，防止结冰损坏。
• 5. 底盘与取力器保养：按东风天锦底盘保养手册定期更换发动机机油、机滤、柴滤；检查取力器齿轮油位，每500小时更换一次；检查传动轴十字节润滑。
