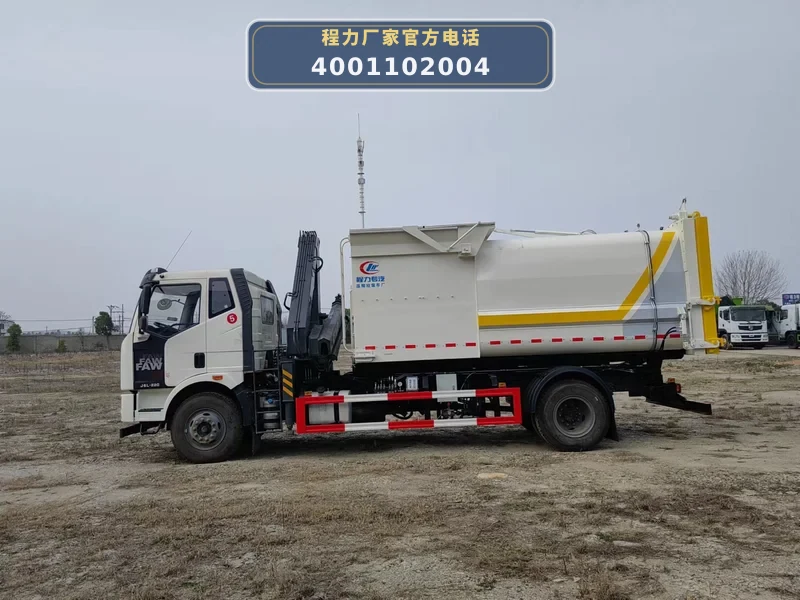

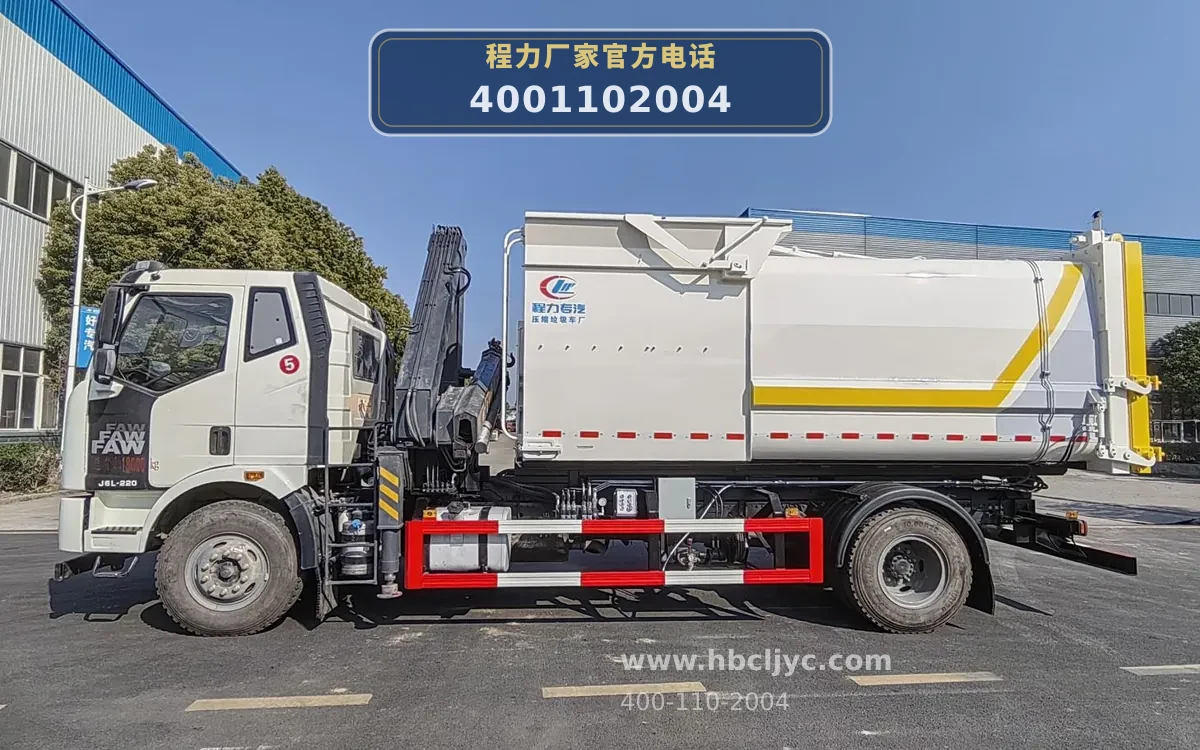

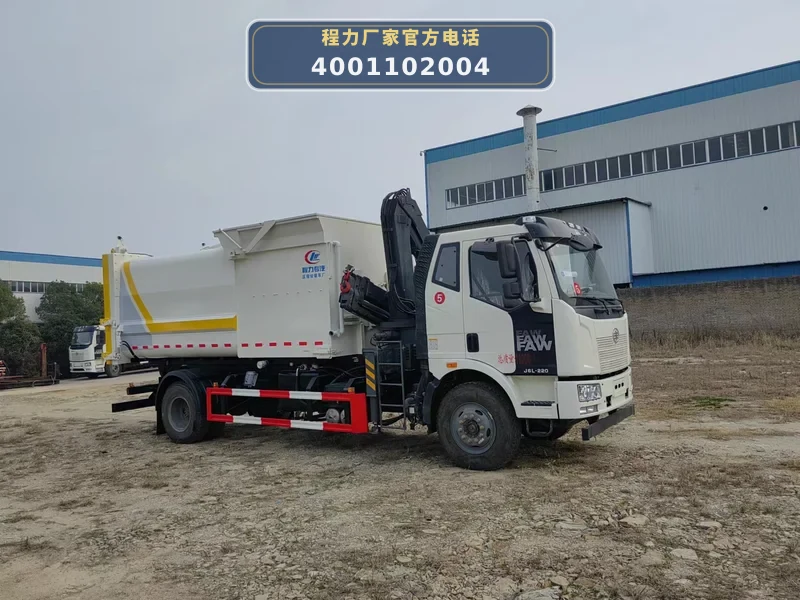

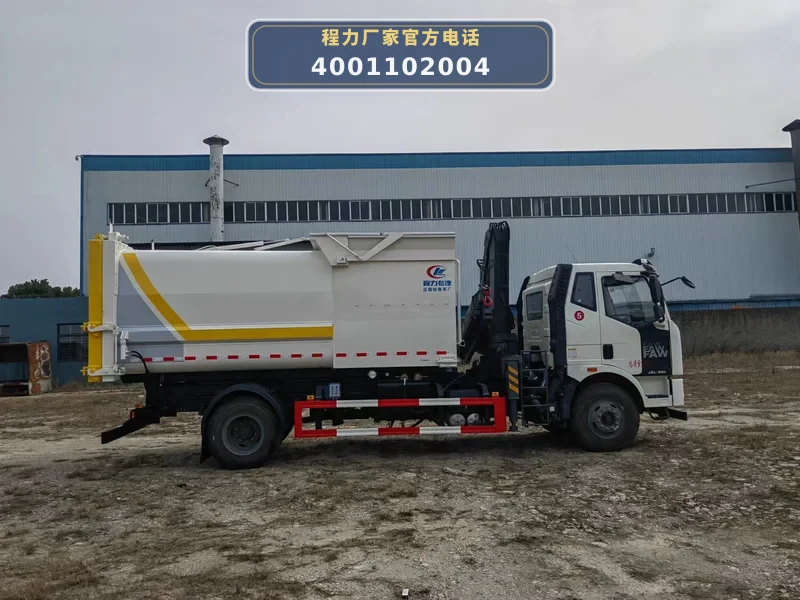

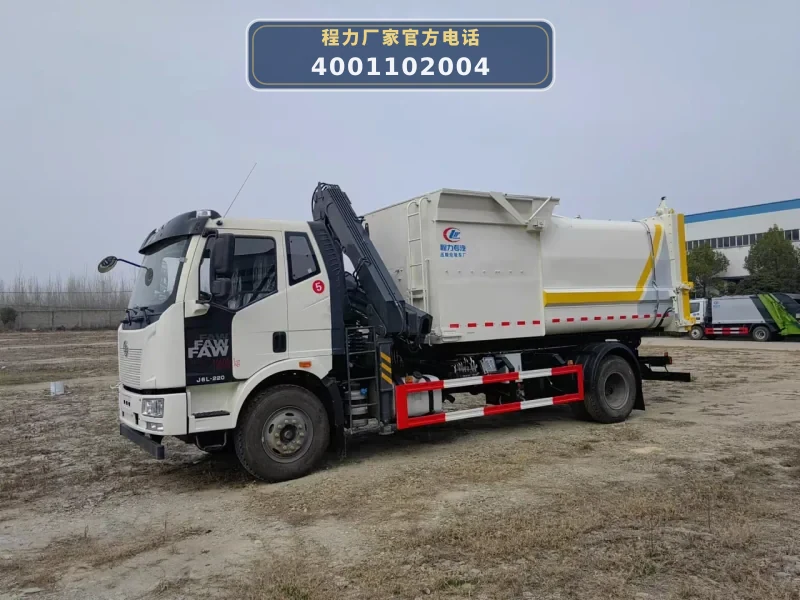

CLW5180ZDZC6型解放12方吊装式垃圾车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5180ZDZC6型吊装式垃圾车以解放CA1180P62K1L2A1E6Z底盘为动力平台，发动机CA4DK1-22E6（功率165kW）通过取力器驱动液压系统双联泵（40/60），为吊机、压缩推头、后门锁紧、箱体举升等执行元件提供液压动力。整车总质量18000kg，轴距5300mm，上装由压缩垃圾箱（容积12m³）、6.3吨折叠式吊机、清洗装置（260L清水箱+BZ-380清洗机）、污水箱（≥1500L）及液压系统组成。

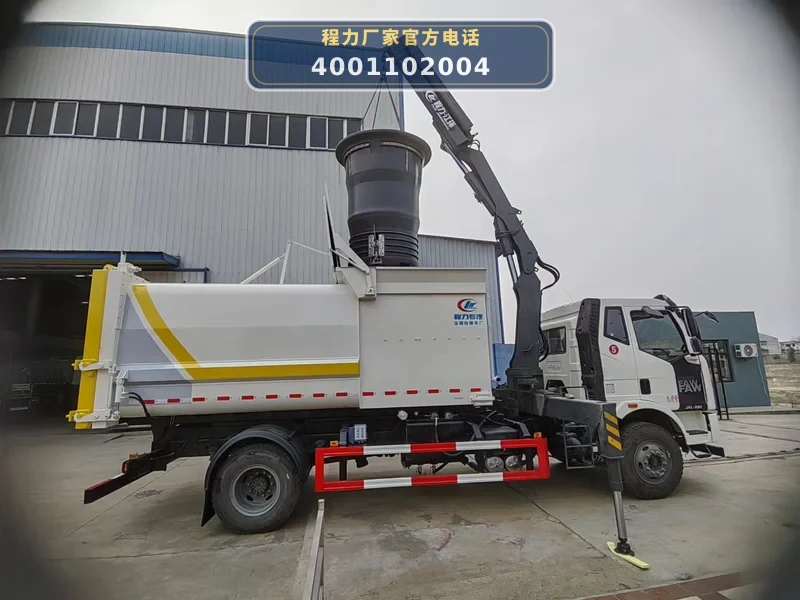

作业时，车辆到达地埋桶位置，先操作支腿（跨距4.76m）稳定车身，然后通过遥控或手动操作6.3吨吊机（最大起重力矩13t·m，最大工作半径9.3m）从左右两侧吊装地埋垃圾桶至箱体顶部进料口。进料口由液压控制折叠打开，垃圾倒入箱体后，内部M型破碎推头（剪叉式安装）进行压缩，提高装载量。箱体后门采用液压联动锁紧机构，支持密封防止污水泄漏。卸料时，液压举升自卸，后门打开，垃圾依靠重力及推头辅助排出。箱体底部污水箱收集渗滤液，卸料后可用清洗装置冲洗箱体内部。

06 / 适用作业场景

• 城乡生活垃圾收集清运：适用于居民区、街道、景区等场所的地埋式垃圾桶吊装与压缩转运。6.3吨吊机可连续吊装6个地埋桶，单次装载量可达10-12桶（5方桶），垃圾箱容积12m³，压缩后装载量≥36m³，显著减少运输趟次。
• 垃圾中转站箱体周转：配合地埋桶或小型中转站，利用吊机快速吊装垃圾箱体，实现垃圾集中收集与中转。车辆轴距5300mm，转弯灵活，适合狭窄街道作业。
• 景区及人流密集区垃圾清运：针对车辆不易频繁出入的区域（如景区、商业街），吊装式设计可减少车辆进出次数，自动化程度高，降低人工劳动强度。
• 垃圾桶及周边污水清理：配备260L清水箱和BZ-380清洗机，可在卸料后高压冲洗垃圾箱内部；污水箱容积≥1500L，收集渗滤液，避免二次污染。

07 / 产品核心优势

• 1. 高效吊装与压缩一体化：配备6.3吨折叠式吊机（最大起重力矩13t·m，最大工作半径9.3m），可360°连续回转，从车体两侧吊装地埋桶；箱体内部M型破碎推头实现压缩，装载量≥36m³，单次可处理10-12个5方垃圾桶。
• 2. 高承载与稳定底盘：采用解放CA1180P62K1L2A1E6Z底盘，总质量18000kg，额定载质量4605kg，轴距5300mm，搭载大柴CA4DK1-22E6国六发动机（165kW），动力充沛，满足重载作业需求。
• 3. 密封防漏与污水收集：后门采用液压联动锁紧机构，箱体密封性好；底部污水箱容积≥1500L，左右两侧设清污口，便于清洗排污，避免运输途中污水泄漏造成二次污染。
• 4. 自动化程度高，操作便捷：液压系统采用开放式，手电控制加遥控，吊机可手动+遥控操作；进料口液压折叠开闭，卸料液压举升自卸，降低人工操作强度。
• 5. 整车防腐耐用：上装采用Q355B高强度钢板焊接，整车装备式工艺，整体电泳处理，漆膜附着力强、耐腐蚀，延长车辆使用寿命。

08 / 操作与保养

• 1. 作业前检查：检查液压油位（油箱容积180L）、双联泵（40/60）及管路有无渗漏；检查吊机（型号SQ8ZA3或SQ12Z）钢丝绳、吊钩、支腿（跨距4.76m）是否正常；确认后门液压锁紧机构及压缩推头（剪叉式安装）动作灵活。
• 2. 吊机操作与保养：吊装时确保支腿完全伸出并稳固，操作遥控器控制吊机变幅（1-75°）、回转（±360°）及起升，严禁超载（最大起升载荷6.3t）。每500小时更换液压油滤芯，润滑回转支承及钢丝绳。
• 3. 压缩箱体维护：定期检查M型破碎推头及滑道磨损情况，清理推头与箱体间隙内的杂物；检查后门密封条，如有破损及时更换；污水箱（≥1500L）每班次清洗，疏通排水孔。
• 4. 清洗装置使用：作业后使用BZ-380清洗机及260L清水箱冲洗箱体内部及后门密封面；清洗机定期检查高压水管及喷嘴，防止堵塞。
• 5. 液压系统保养：每月检查液压油清洁度，系统溢流压力≤20MPa；多路阀、液压缸（自卸油缸DJZX-160×1800两根、后门油缸三根、滑盖油缸一根）动作应平稳，无异常噪声；更换液压油时注意排气。
