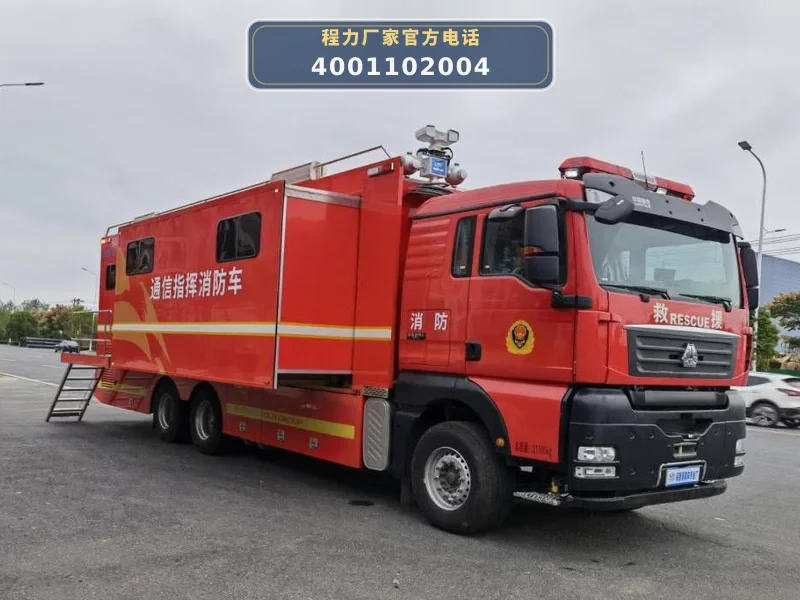

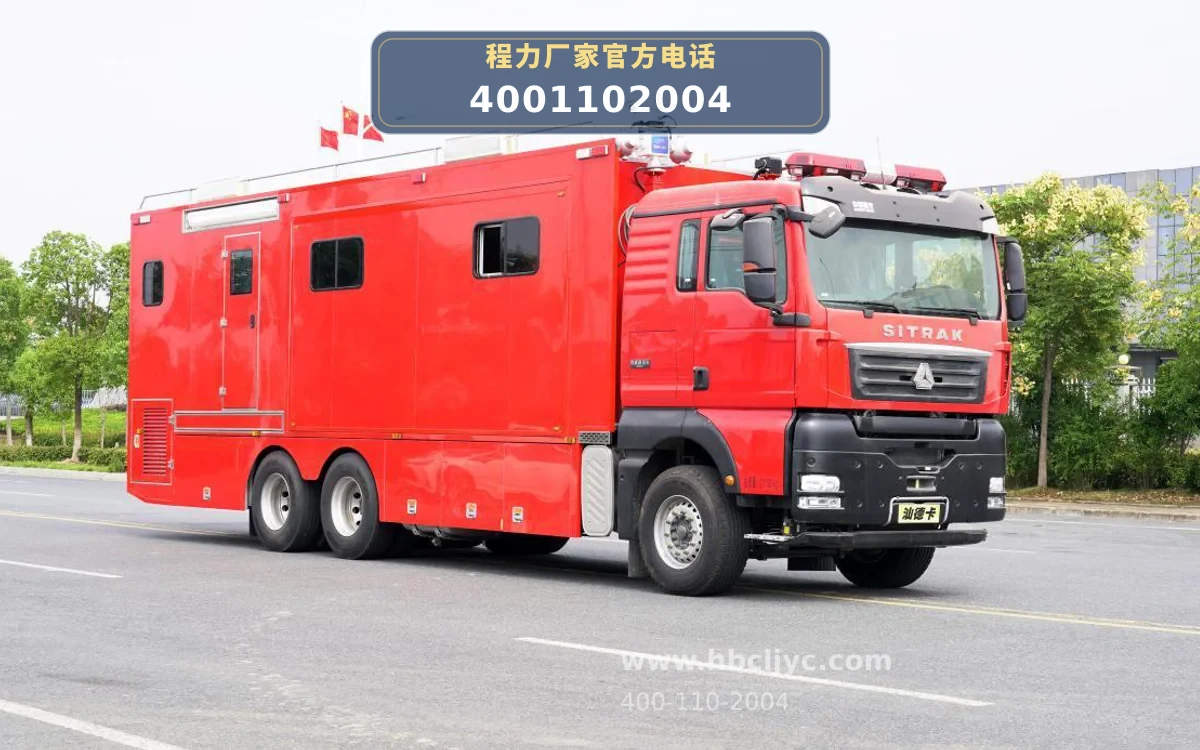

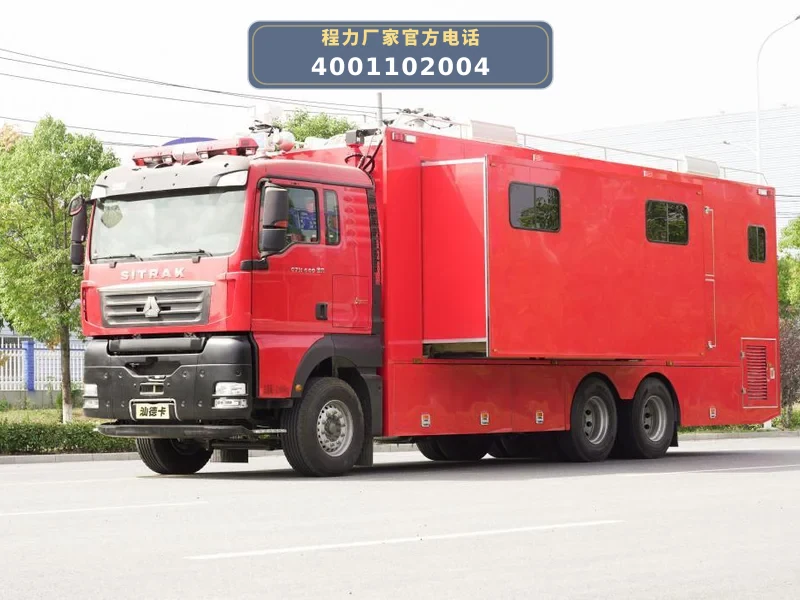

CLW5211TXFTZ5000型通信指挥消防车
CLW5211TXFTZ5000型通信指挥消防车采用重汽ZZ5356V524MF1底盘,总质量21400kg,搭载通信系统、监控系统、视频会议系统、供配电系统等专用设备,用于野外应急救援时现场通信指挥。
立即获取定制报价
01 / 核心技术参数
整车型号 | CLW5211TXFTZ5000 |
|---|---|
产品名称 | 通信指挥方舱 |
底盘型号 | ZZ5356V524MF1 |
整车长 | 11960 mm |
整车宽 | 2510 mm |
整车高 | 3960 mm |
总质量 | 21400 kg |
整备质量 | 21250 kg |
公告轴距 | 4325+1350,4300+1400,4625+1350,4600+1400,4675+1350,4650+1400,4825+1350,4800+1400,5025+1350,5000+1400,5200+1400,5525+1350,5500+1400,5800+1400,6000+1400 mm |
轮胎 | 385/65R22.5/315/80R22.5,385/65R22.5/12.00R20 |
轴荷 | 6600/7400/7400 kg |
接近角/离去角 | 19/7 ° |
前轮距 | 2110 mm |
后轮距 | 1850/1850 mm |
钢板弹簧片数 | 4/5,10/12,3/5 |
轴数 | 3 个 |
驾驶室准乘人数 | 2 人 |
最高车速 | 90 km/h |
02 / 动力与传动系统
公告动力选型:共 18 款
序号 | 型号 | 排量 | 功率 | 生产企业 |
|---|---|---|---|---|
1 | WP10.5H430E62 | 10520 ml | 316 kW | 潍柴动力股份有限公司 |
2 | MC11.46-61 | 10518 ml | 341 kW | 中国重型汽车集团有限公司 |
3 | MC11.43-61 | 10518 ml | 319 kW | 中国重型汽车集团有限公司 |
4 | MC11.40-61 | 10518 ml | 297 kW | 中国重型汽车集团有限公司 |
5 | MC13H.60-61 | 13020 ml | 444 kW | 中国重型汽车集团有限公司 |
6 | MC13H.57-61 | 13020 ml | 422 kW | 中国重型汽车集团有限公司 |
7 | MC13.54-61 | 12419 ml | 400 kW | 中国重型汽车集团有限公司 |
8 | MC13.50-60 | 12419 ml | 371 kW | 中国重型汽车集团有限公司 |
9 | MC13.48-60 | 12419 ml | 356 kW | 中国重型汽车集团有限公司 |
10 | MC11.44-60 | 10518 ml | 327 kW | 中国重型汽车集团有限公司 |
11 | MC11.40-60 | 10518 ml | 297 kW | 中国重型汽车集团有限公司 |
12 | MC13.50-61 | 12419 ml | 371 kW | 中国重型汽车集团有限公司 |
13 | WP10.5H460E62 | 10520 ml | 338 kW | 潍柴动力股份有限公司 |
14 | MC13.46-61 | 12419 ml | 341 kW | 中国重型汽车集团有限公司 |
15 | MC13H.51-61 | 13020 ml | 378 kW | 中国重型汽车集团有限公司 |
16 | MC13H.54-61 | 13020 ml | 400 kW | 中国重型汽车集团有限公司 |
17 | MC11H.46-61 | 11050 ml | 341 kW | 中国重型汽车集团有限公司 |
18 | MC11H.40-61 | 11050 ml | 297 kW | 中国重型汽车集团有限公司 |
公告状态标志
免征是燃油否环保查
其他动力与传动配置
底盘平台 | ZZ5356V524MF1 |
|---|---|
能源类型 | 柴油 |
制动系统 | 有 |
轮胎规格 | 385/65R22.5/315/80R22.5,385/65R22.5/12.00R20 |
03 / 上装配置
1. 方舱舱体

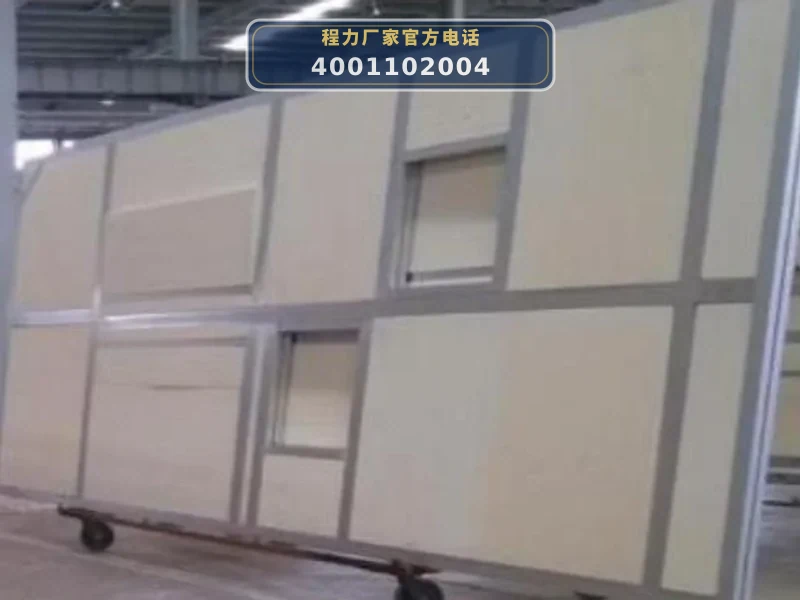

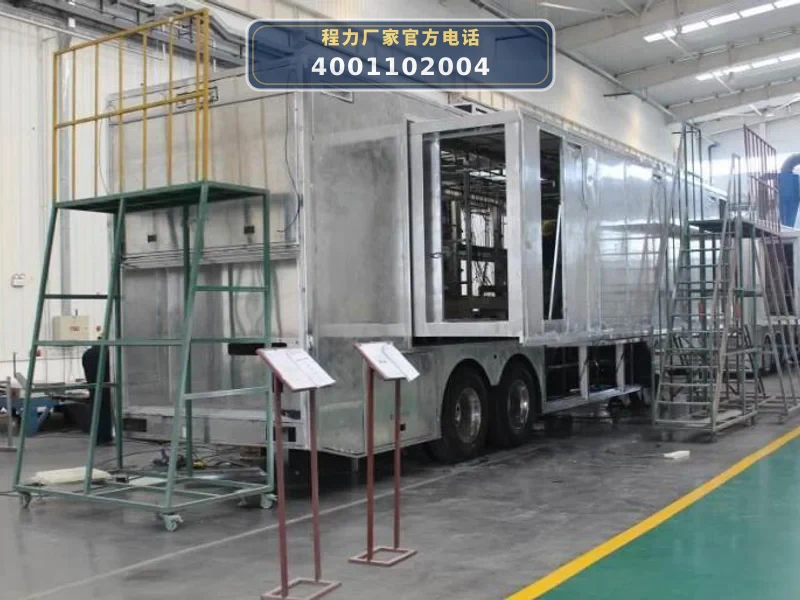

方舱各壁板均为大板三明治结构壁板。复合板采用泡沫板粘接形式,外蒙皮为铝板,夹层为钢骨架和硬质聚氨酯泡沫板,外蒙皮通过胶合剂与泡沫板、骨架粘接成一体。厢体分为前后两个厢体,前厢体为可拓展结构形式,后厢体为独立不可拓展厢体。整体分为会议办公区、操作区、设备区。前厢体为会议办公区,相对其他区域独立;除主厢体的设备区外,利用厢体裙部等空间作为辅助设备区。后厢体为操作区、设备区。厢体采用了目前国际上铝蒙皮制作领域的先进成型工艺,各包边、包角与侧板一体成型,完美连接,具有强度高、变形小、平整度高,无缝隙,并且具有良好的气密、防潮、防霉、保温等优点。厢体内壁填充聚氨酯泡沫,支持平整度及高密度,起到良好的隔温性能。厢体拐角采用易成形的铝合金型材,焊接打磨。外蒙皮采用防锈铝板,分块成型,板与板之间采用氩弧焊接,外蒙皮与车身接合部铆接加密封胶密封。侧拉厢体:两侧侧拉厢体和整套侧拉机构,侧拉宽度1000mm,侧拉厢体和整套侧拉机构,采用电动/手动侧拉机构。升降地板机构:采用电动多点式同步举升方式。裙箱:下围厢门采用全铝结构,专用胎具组焊,校形,打磨,围箱采用方管骨架钢板焊接结构,箱底部进行磷化处理,着防锈漆、防腐隔热胶,再进行着黑柒处理。侧拉箱导轨:采用特种材质钢,经特殊加工工艺处理,滑轨强度大,不变形。侧拉平台:采用10号槽钢焊接为滑轨,带有轴承滚动轮,表面铺有花纹铝板,带有折叠式护栏,并带有隐藏式抽拉不锈钢上车梯,上车梯做防滑处理。底盘改制加强:底盘附件根据需要进行移位,支撑腿、车厢副梁等连接处进行加强等。登顶梯:不锈钢,防滑。采光窗:采用车用安全玻璃,贴膜处理,遮阳帘。
2. 供配电系统

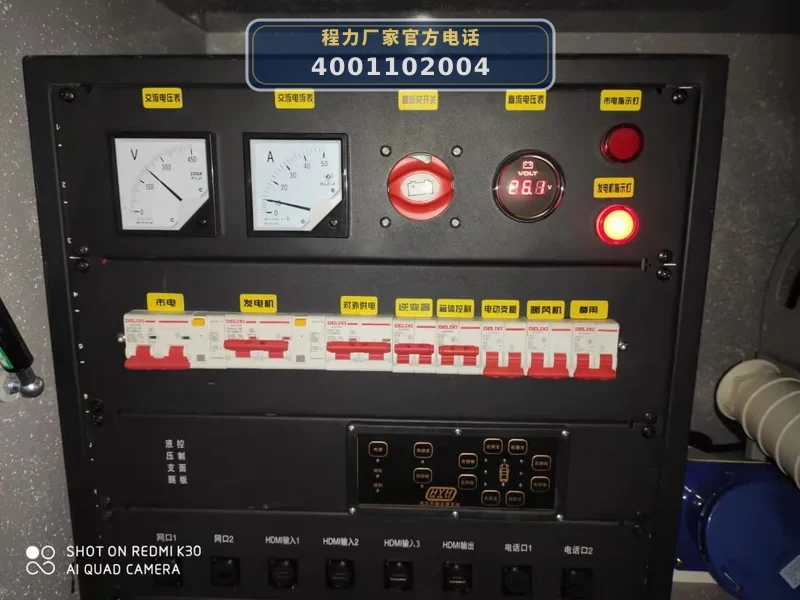

车辆供电系统由外部市电提供供电,满足空调、大功率设备的正常用电,车辆配备蓄电池和UPS电源满足车内照明和低功率设备使用。220V输入采用接插件形式连接,经过浪涌保护器,接到智能仪表,然后接入上电逻辑控制电路,再接入2P空开。给设备供电方式采用PDU插座形式供电。充电机给电池充电,电池给直流设备供电,分别有检修灯、场地灯。电池上电与断电通过逻辑电路控制,有电池延时断电保护系统。从隔离变压器后端输出一路到充电机,提供一个24V的电压给蓄电池组。充电机使用大电流的高速充电机。本车中配备线缆盘。直流供电系统还为车体两边的储物箱照明灯、以及机柜后的维修照明电源等设备供电。车内设立一个配电箱,配电箱要求用全钢板包围起来,面板上有对电源系统各个部分的监测与操作。供电接地采用IT接地形式。各电子设备的电源输入处均设有内接的安全接地点。电子设备的外壳体通过连接导线与车体系统接地相连。由裙舱接口柜处统一接地端子连接接地铜棒。整车功耗:设备总功耗为15300W,UPS所带负载功耗为4300W,选用6KVA(5400W)的UPS。
3. 通信系统
动中通卫星天线:平板缝隙阵列天线(金属材质),重量≤65Kg(不含BUC),天线尺寸1300×350mm(直径×高),电源输入AC220V50Hz,功耗:200W(不含BUC),控制方式远端ACU控制。工作频率接收:12.25~12.75GHz,发射:14.00~14.50GHz。天线增益接收:≥37.20dBi(12.50GHz),发射:≥38.20dBi(14.25GHz)。极化隔离度≥30dB(含斜极化)。天线第一旁瓣方位:≤-14dB;俯仰≤-12dB。G/T(dB/K)15.34(@12.50GHz,20°仰角,常温27°C,LNB噪声系数1.0)。EIRP(dBW)52.4(40WBUC)。端口隔离度(dB)85。功率容量500W。信号极化线极化,自动调整。稳定类型两轴稳定跟踪,齿轮传动。天线转动范围方位:360°连续旋转,俯仰:10°~90°,接收极化:0~360°连续旋转,发射极化:0~360°连续旋转。天线运动速度方位:120°/s,俯仰:120°/s,极化:80°/s。天线加速度方位:200°/s²,俯仰:200°/s²,极化:60°/s²。跟踪方式惯导测量、信标跟踪。跟踪精度0.2°RMS。初始捕星时间≤120秒。遮挡再捕获时间≤5s。工作温度-40°C~65°C。贮存温度-55°C~+75°C。环境湿度≤95%(25°C)。抗风能力工作风速:≤25m/s。海拔5000m。三防性能具有防潮、防霉菌、防盐雾能力。功放(BUC):N接口,50Ω,40W,具备无线电型号核准证,使用外参时钟源。中频输入频率950~1450MHz,射频输出频率14.0~14.5GHz,增益70dB,增益平坦度(工作频段内)±1.0dB,增益变化率(工作温度内)±2.5dB,输入/输出回波损耗18dB最小,杂散-50dBc最大,三阶交调(5MHz间隔2个等载波输入)-25dBc最大@3dB回退,相位噪声@300Hzoffset-60dBc/Hz,@1KHzoffset-70dBc/Hz,@10KHzoffset-80dBc/Hz,@100KHzoffset-90dBc/Hz,@1MHzoffset-100dBc/Hz,前级BUC供电和频率参考24VDC&10MHz,后级放大器供电110/220VAC(47-63Hz),输入接口:N,射频输出接口WR75,M&C监控接口–RS-485军用要求的防水接口,电源接口军用要求的防水接口,工作温度-40oC~+55oC,存储温度-55oC~+85oC,湿度100%,海拔10000英尺(海平面)。低噪声放大器(LNB):本振频率:11.3GHz;频率稳定度优于±5KH,LNB必须使用外参时钟源,确保下变频放大链路频率稳定度优于±5KHz。输入频率:12.25~12.75GHZ,本振频率:11.3GHZ,输出:950~1450MHZ,噪声:0.8dB,频率稳定度:±10KHZ,功率增益:60dB,增益波动:2.0dB,供电:直流12-24V,工作温度:-30°C~+55°C,相对湿度:5~100%。专网调制解调器1:同一调制解调器设备,至少同时包含一个网管控制信道和一个业务信道;业务通道采用SCPC技术体制;网管控制信道采用TDM/TDMA技术体制;可接入各部局专网。L波段接口频率范围:950~2150MHz,10Hz分辨率;输出杂散:<-57dBc/4kHz,<-62dBc/4kHz;时钟精度应优于1×10-7,具备频偏自动校正能力。输出相位噪声(典型值):优于-85dBc@100Hz,优于-93dBc@1kHz,优于-99dBc@10kHz,优于-102dBc@100kHz;数据接口:以太网接口,V.35,RS232;输入/输出阻抗和接头:发射:50Ω(N型阴头)接收:50Ω(N型阴头);网络通道:内置二层或三层交换机,具备TCP加速能力;工作温度:-30~+60ºC;存放温度:-45~+85ºC。业务传输通道模块技术性能:多址方式:FDMA;调制解调方式:BPSK、QPSK、8PSK、16PSK;前向纠错方式:LDPC1/2,3/4,7/8;解调性能要求:LDPCQPSK7/8Eb/N0≤4.5@Pe≤1×10-6(支持值),LDPCQPSK3/4Eb/N0≤3.5@Pe≤1×10-6(支持值),LDPCQPSK1/2Eb/N0≤2.8@Pe≤1×10-6(支持值);数据速率范围:24kbps~10Mbps;解调捕获能力:优于±32kHz;扩频传输:支持1,2,4,8倍扩频。网管控制传输通道技术性能:多址方式:出向TDM\返向TDMA;TDMA调制解调方式:BPSK、QPSK;TDMA前向纠错方式:TPC或LDPC;TDMA数据速率范围:24kbps~4Mbps;解调性能要求:TPCBPSK1/2Eb/N0≤3.8@Pe≤1×10-6(支持值),TPCQPSK3/4Eb/N0≤4.8@Pe≤1×10-6(支持值)。专网调制解调器2:业务通道中频频率:950MHz-2150MHz;网管通道中频频率:950MHz-2150MHz;业务传输速率:64Kbps-30Mbps;网管传输速率:≥1.7Mbps;业务调制解调方式:至少包含BPSK、QPSK、8PSK、16。
4. 车内装潢

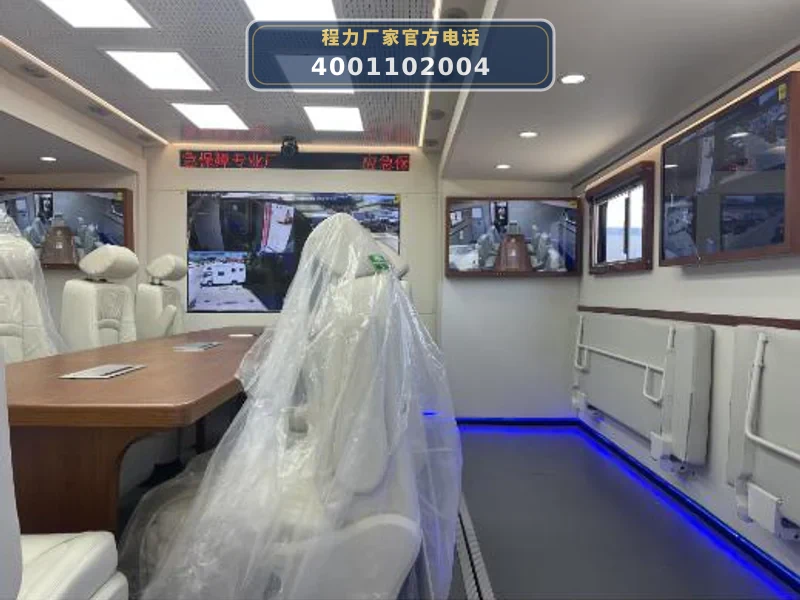

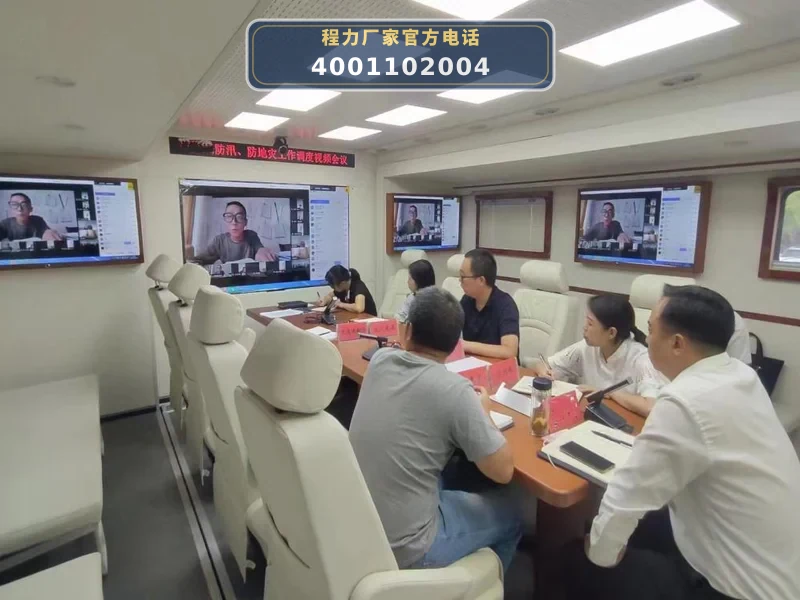

车辆设驾驶区、操作区、会议指挥区、设备区,地板采用耐磨地板。会议室:会议桌按需配备足够数量12V、220V供电接口,VGA/HDMI插座,网口等(具体接口型号数量按需定制,接口均为一体成型);配备扶手转椅,座椅靠背可根据体重不同可调节角度;拉伸箱体处带有折叠式座椅,在箱体收回时所有座椅都被固定在拉伸箱体的内壁处。操作区:配备2把舒适型座椅,带有座椅调节。基础内饰:顶内板采用铝板数控机床冲孔喷塑工艺,内部表面软包,地板采用PVC复合地板,所用胶采用环保产品,面料阻燃环保。商务座椅(9套):豪华商务会议座椅,可旋转、前后调节,靠背和扶手可调。操作员座椅(2套):可旋转。会议桌(1套):会议桌采用实木板材制作。翻折座椅:座椅颜色与主会议椅一致。
5. 车辆涂装与防护
车体外部直接暴露的零部件大量采用防锈铝合金或不锈钢材料。整车所有金属零件表面都经过防锈处理,外露喷漆零件均进行镀锌或者喷涂防腐处理,车身表面采用汽车专用烤漆。喷漆工艺及整车烤漆流程:打磨除油——喷铝板底漆——刮原子灰——打磨——刮原子灰——打磨——刮原子灰——打磨——喷中途底漆——打砂眼——打磨——喷白漆——打磨——喷面漆——喷图案——打磨——喷亮油——抛光。淋雨试验:淋雨试验平台降雨量为12mm/min;车辆制造过程中经历三次淋雨试验。
04 / 工信部公告
免征:是燃油:否环保:查
公告车型编号 | CLW5211TXFTZ5000 |
|---|---|
公告产品名称 | CLW5211TXFTZ5000型通信指挥消防车 |
公告品牌 | 程力威牌 |
公告企业 | |
公告批次 | 373 |
发布日期 | 20230815 |
整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:110×120mm,与车辆连接方式:螺栓连接,后防护离地高度:420mm。EBS生产企业为采埃孚商用车系统(青岛)有限公司,型号为EBS3。后伸:60mm。作业时车厢两侧可扩展。侧向/后向座椅行驶过程不坐人。主要专用装置有通信设备。
05 / 工作原理
CLW5211TXFTZ5000型通信指挥消防车以重汽ZZ5356V524MF1二类底盘为动力平台,发动机可选装WP10.5H430E62(功率316kW)、MC11.46-61(功率341kW)等多款柴油发动机,满足国六排放标准。整车总质量21400kg,整备质量21250kg,外形尺寸11960×2510×3960mm。车辆通过底盘取力器驱动发电机,为车载通信、监控、会议等设备提供交流电源。

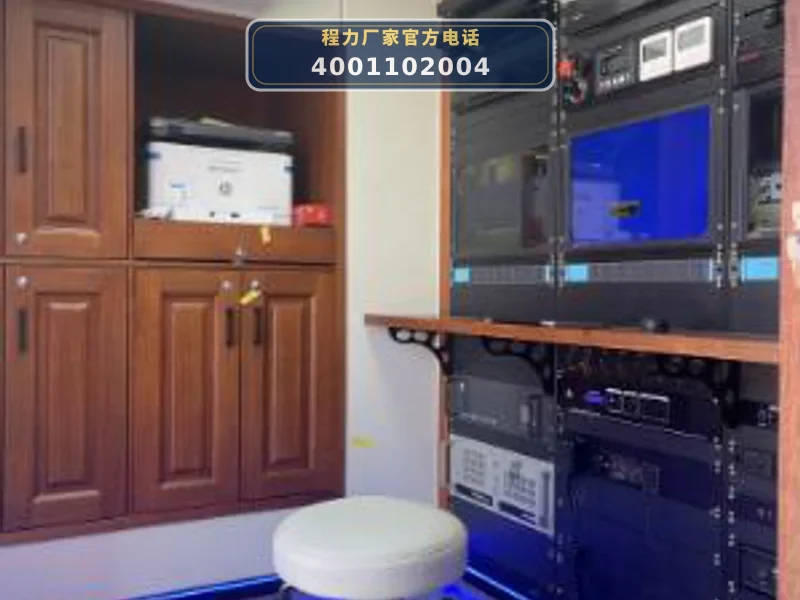

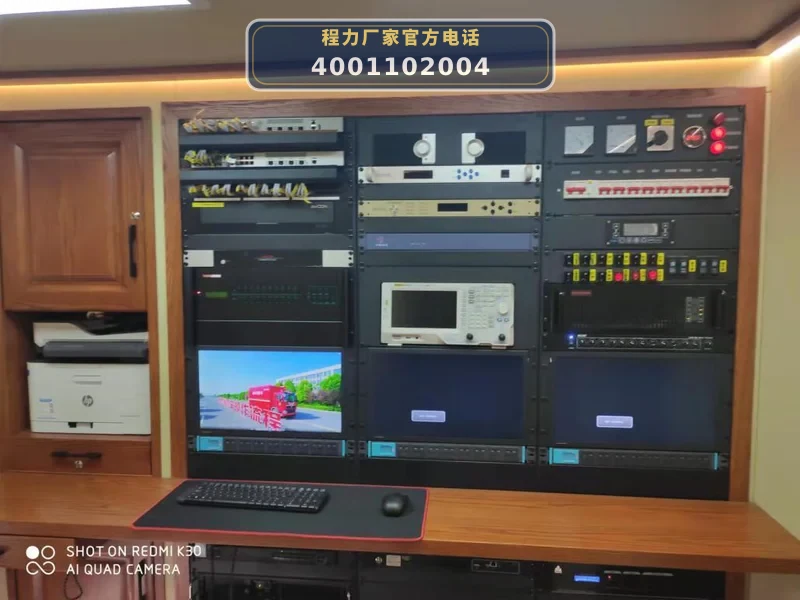

作业时,车厢两侧可扩展,形成会议办公区(前厢体)和操作区/设备区(后厢体)。前厢体为可拓展结构,侧拉宽度1000mm,配备电动/手动侧拉机构和电动多点式同步升降地板,展开后提供21人会议席位(中部9座+侧扩展12座)。后厢体为固定结构,设置3组标准机柜,安装通信系统(动中通卫星天线、卫星功放、调制解调器)、监控系统(车外一体化摄像机、车顶云台摄像机、会议摄像机)、视频会议系统(高清视频会议终端、交互大屏)、网络系统(三层交换机、多卡聚合路由器)等专用设备。
供配电系统支持市电和发电机双路输入,经浪涌保护器、智能仪表、逻辑控制电路后,通过PDU机柜插座为设备供电。配备2个200A辅助蓄电池和UPS电源(6KVA/5400W),在外部电源中断时提供应急照明和关键设备供电。整车设备总功耗约15300W,其中UPS负载功耗约4300W。车辆还配备2台车载空调、电缆盘、场地照明等辅助设施,保障野外长时间作业环境。
06 / 适用作业场景
大型灾害现场应急通信指挥:适用于地震、洪水、森林火灾等大型自然灾害现场,作为前方指挥部,提供卫星通信(动中通天线)、4G/5G网络聚合、视频会议、现场监控等功能,保障救援人员与后方指挥中心的实时通信。
重大活动安保指挥:用于大型体育赛事、国际会议、庆典等活动的安保指挥,车辆可快速部署至现场,通过扩展舱体提供21人会议空间,集成视频监控、通信调度、信息处理等系统,实现现场统一指挥。
野外应急救援与抢险:在道路中断、偏远山区等恶劣环境下,利用重汽底盘的高通过性(轮胎规格12.00R20/385/65R22.5)和方舱的保温隔音性能,为救援人员提供舒适的指挥环境,支持长时间野外作业。
跨区域应急联动指挥:作为移动指挥中心,可与其他应急车辆(如通信车、物资车、医疗车)组网,通过车载通信设备实现多车互联、数据共享,提升跨区域协同作战能力。
07 / 产品核心优势
1. 大空间扩展方舱,满足多人会议指挥需求:前厢体采用侧拉扩展结构,侧拉宽度1000mm,展开后会议区可容纳21人(中部9座+侧扩展12座),配备实木会议桌、商务座椅、交互大屏,满足现场指挥、会商、决策需求。
2. 全功能通信系统,保障现场与后方互联:配备动中通卫星天线(平板缝隙阵列,工作频率Ku波段,增益≥37.2dBi)、卫星功放、调制解调器、多卡聚合路由器、数字车载电台等,实现卫星、4G/5G、电台多链路通信,确保极端条件下通信不中断。
3. 高可靠性供配电系统,支持长时间野外作业:配备6KVA UPS电源(负载4300W)、2个200Ah辅助蓄电池、智能配电系统,支持市电/发电机双路输入自动切换。整车设备总功耗15300W,可满足空调、照明、通信设备同时运行。
4. 高强度方舱结构,适应恶劣路况:厢体采用钢骨架铝蒙皮大板三明治结构(鼠笼式),外蒙皮为防锈铝板,夹层填充硬质聚氨酯泡沫,具有高刚度、抗扭曲、抗疲劳特性。有限元分析显示安全系数≥1.4,动态扭转和侧向弯扭工况下变形量极小。
5. 公告免征购置税,降低用户成本:该车型在工信部公告中标记为免征车辆购置税,用户购车时可享受国家税收优惠,降低采购成本。
08 / 操作与保养
1. 方舱扩展机构检查:作业前检查侧拉厢体导轨、电动/手动侧拉机构、升降地板机构是否正常,润滑导轨滑动面,确保扩展和收回顺畅。检查折叠式护栏、隐藏式上车梯(不锈钢材质,防滑处理)是否牢固。
2. 供配电系统维护:定期检查配电箱内浪涌保护器、智能仪表、接触器、空气开关等元件,清洁接线端子。检查蓄电池电解液液位和端电压,充电机工作状态。每月至少一次对UPS进行充放电测试,确保电池容量。
3. 通信设备检查:检查动中通天线(平板缝隙阵列)外观及俯仰/方位转动机构,清洁天线罩。检查卫星功放、调制解调器、交换机、路由器等设备指示灯及散热风扇。定期测试卫星链路和网络通信质量。
4. 空调系统保养:定期清洁空调滤网,检查制冷剂压力,确保2台车载空调制冷/制热正常。检查冷凝器散热片是否堵塞,蒸发器排水管是否畅通。
5. 车辆底盘及支撑腿检查:作业前检查底盘轮胎气压(12.00R20/385/65R22.5)、制动系统、转向系统。检查液压支撑腿(4支)是否完好,升降平稳,确保车辆停放稳定。
09 / 产品常见 FAQ
Q:CLW5211TXFTZ5000型通信指挥消防车的总质量是多少?
A:根据工信部公告,该车总质量为21400kg,整备质量为21250kg,额定载质量为0kg(因专用设备固定安装)。
Q:这款车的外形尺寸是多少?
A:公告显示外形尺寸为11960×2510×3960mm(长×宽×高),后伸60mm。
Q:CLW5211TXFTZ5000采用什么底盘和发动机?
A:底盘型号为重汽ZZ5356V524MF1,可选装多款发动机:WP10.5H430E62(316kW)、MC11.46-61(341kW)、MC13H.60-61(444kW)等,均为国六排放柴油发动机。具体配置需根据订单确定。
Q:这款车是否免征车辆购置税?
A:公告库显示该车型免征车辆购置税(免征标志为“是”),具体免税政策以当地税务部门规定为准。
Q:车辆配备哪些通信设备?
A:根据技术方案,主要通信设备包括:动中通卫星天线(Ku波段,增益≥37.2dBi)、卫星功放、调制解调器、多卡聚合路由器、数字车载电台、车载终端、三层交换机等。
Q:车辆内部可以容纳多少人?
A:会议区可容纳21人(中部9个商务座椅+左右侧扩展箱12个折叠座椅),操作区配备2把操作员座椅。侧向/后向座椅在行驶过程中不坐人。
Q:CLW5211TXFTZ5000的轮胎规格是什么?
A:公告显示轮胎规格为385/65R22.5/315/80R22.5或385/65R22.5/12.00R20,轮胎数为10个。
Q:这款车的报价是多少?
A:价格需联系销售经理(销售专线:15071653332),根据底盘、上装配置、选装、库存、运输距离、当地政策等情况测算。
Q:车辆是否有ABS系统?
A:公告显示该车配备ABS(有),EBS生产企业为采埃孚商用车系统(青岛)有限公司,型号为EBS3。
Q:车辆作业时车厢如何扩展?
A:作业时车厢两侧可扩展,前厢体为可拓展结构,侧拉宽度1000mm,采用电动/手动侧拉机构,并配备电动多点式同步升降地板。
