CLW5310GPSCDP型陕汽德龙24方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5310GPSCDP型绿化喷洒车以陕汽德龙SX1319MC6F1C底盘为动力平台，发动机（可选MC07H.35-60或WP8.350E61等，功率257-338kW）通过取力器驱动专用洒水泵。作业时，驾驶员在驾驶室内操控气动或电动阀门，控制水路切换。

罐体（公告容积19.70m³，实际容积24.3m³，尺寸7300×2450×1600mm）储存介质（丙酮水溶液，密度950kg/m³）。洒水泵将罐内液体加压后，经加粗主管道（76mm）输送至前冲、后洒、侧喷及后平台高炮。前冲用于路面冲洗，后洒用于洒水压尘，侧喷用于绿化带灌溉，高炮（最大射程30米）可调成直冲、大雨、中雨、毛毛雨等多种形状。选装风送式喷雾机（QF-30型，8kW柴油发电机组供电，水平射程30米）时，可进行远距离喷雾抑尘。

作业完成后，剩余液体可通过自流阀或消防接口排出。整车采用Q235碳钢罐体，隔板厚度3mm，罐体及封头厚度5mm，支持结构强度。

06 / 适用作业场景

• 城市道路冲洗与洒水压尘：利用前冲装置冲洗路面污渍，后洒装置均匀洒水，降低扬尘，适用于市政主干道、次干道及广场的日常保洁。
• 园林绿化灌溉与农药喷洒：通过侧喷装置对绿化带、行道树进行灌溉；选装雾炮后，可进行农药喷洒，防治病虫害。
• 应急消防与运水：配备消防接头，可连接消防水带用于应急灭火；罐体容积大，也可用于临时运水。
• 工地与厂区抑尘：选装风送式喷雾机（QF-30型，水平射程30米），对建筑工地、矿山、堆场等区域进行远距离喷雾抑尘。
• 护栏清洗与高空建筑冲洗：后平台高炮可调节喷射形状，用于清洗道路护栏、广告牌及高空建筑表面。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：公告容积19.70m³，实际容积24.3m³，罐体尺寸7300×2450×1600mm，单次加水可覆盖更长作业距离，减少加水频次。
• 2. 多功能喷洒系统，适应性强：标配前冲、后洒、侧喷及高炮，高炮射程≥30米，可调多种水形；选装QF-30型雾炮（水平射程30米），满足不同场景需求。
• 3. 优质底盘，承载与动力可靠：陕汽德龙M3000驾驶室，可选350马力发动机（WP8.350E61等），法士特10档变速箱，MAN 13吨轮边减速后桥，11.00R20钢丝胎，总质量31000kg，额定载质量17830kg。
• 4. 标准化管路与配件，维护便捷：采用铸钢弯头三通、铝合金法兰三通，模具一次性压铸成型，无焊缝，互换性好；加粗主管道（76mm）减少水流阻力。
• 5. 选装配置灵活，扩展性强：可选装风送式喷雾机、不同后平台样式、罐体外观、气动装置及箭头灯，满足个性化作业需求。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路及阀门密封性，确保无泄漏；检查洒水泵润滑油位及取力器连接状态；确认消防接头、自流阀、滤网完好。
• 2. 洒水作业操作：启动底盘发动机，结合取力器，缓慢开启各喷洒阀门；前冲、后洒、侧喷分别由独立球阀控制；高炮通过调节喷嘴改变水形。
• 3. 雾炮操作（选装）：启动8kW柴油发电机组，为QF-30型雾炮供电；通过遥控器控制风机启停、水泵压力（1.0-3.5MPa）及仰俯角度（-5°~60°）。
• 4. 作业后保养：排空罐内余水，清洗管路及滤网；检查各球阀、法兰接头是否松动；润滑水泵轴承及传动轴十字节。
• 5. 长期停放注意事项：将罐体清洗干净并晾干；各阀门处于关闭状态；断开取力器；蓄电池负极断开；轮胎气压补充至标准值。

09 / 采购常见 FAQ

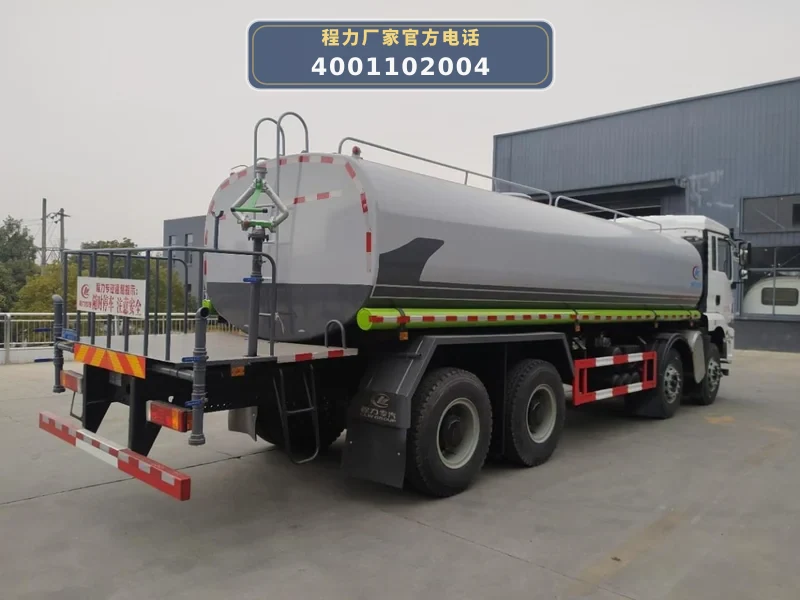

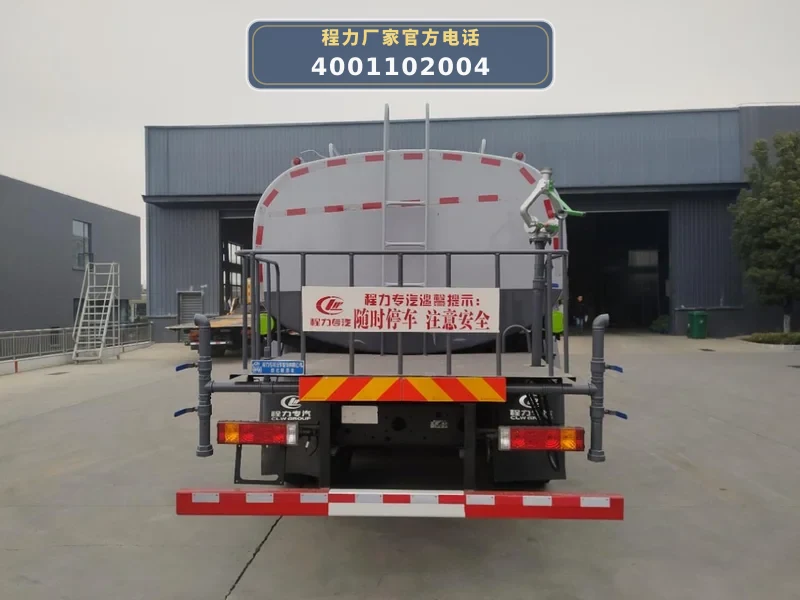

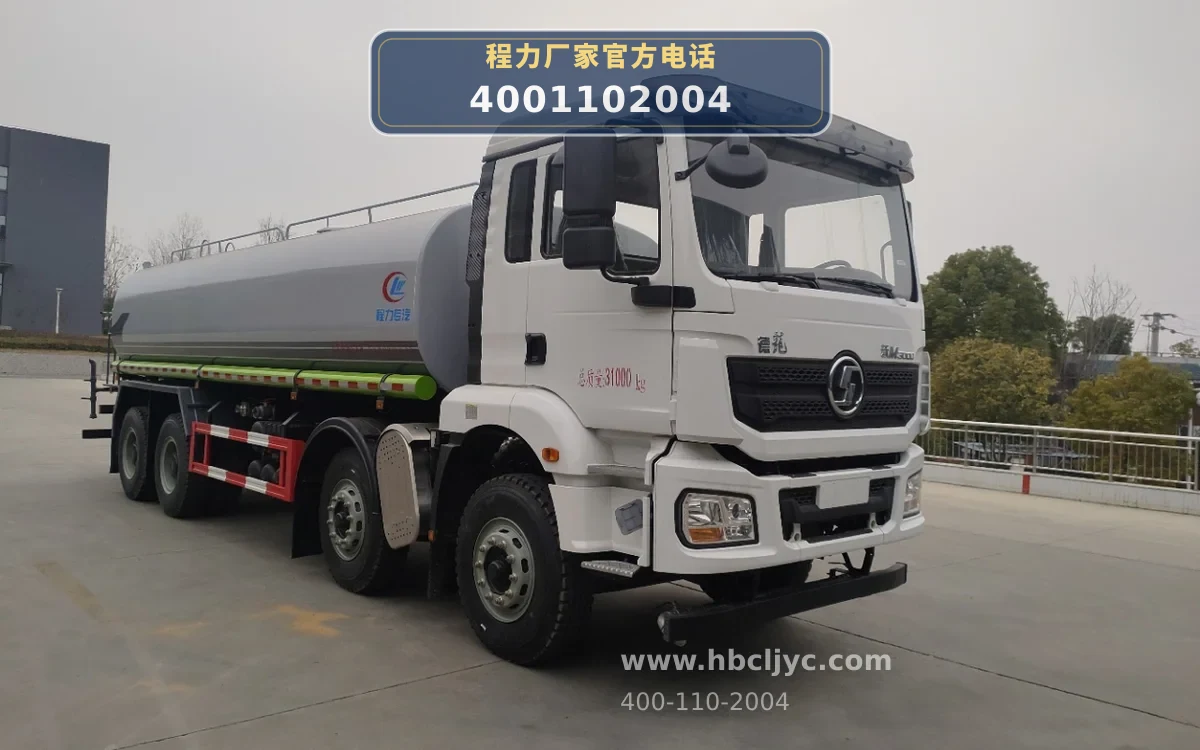

10 / 图片资料与展示
